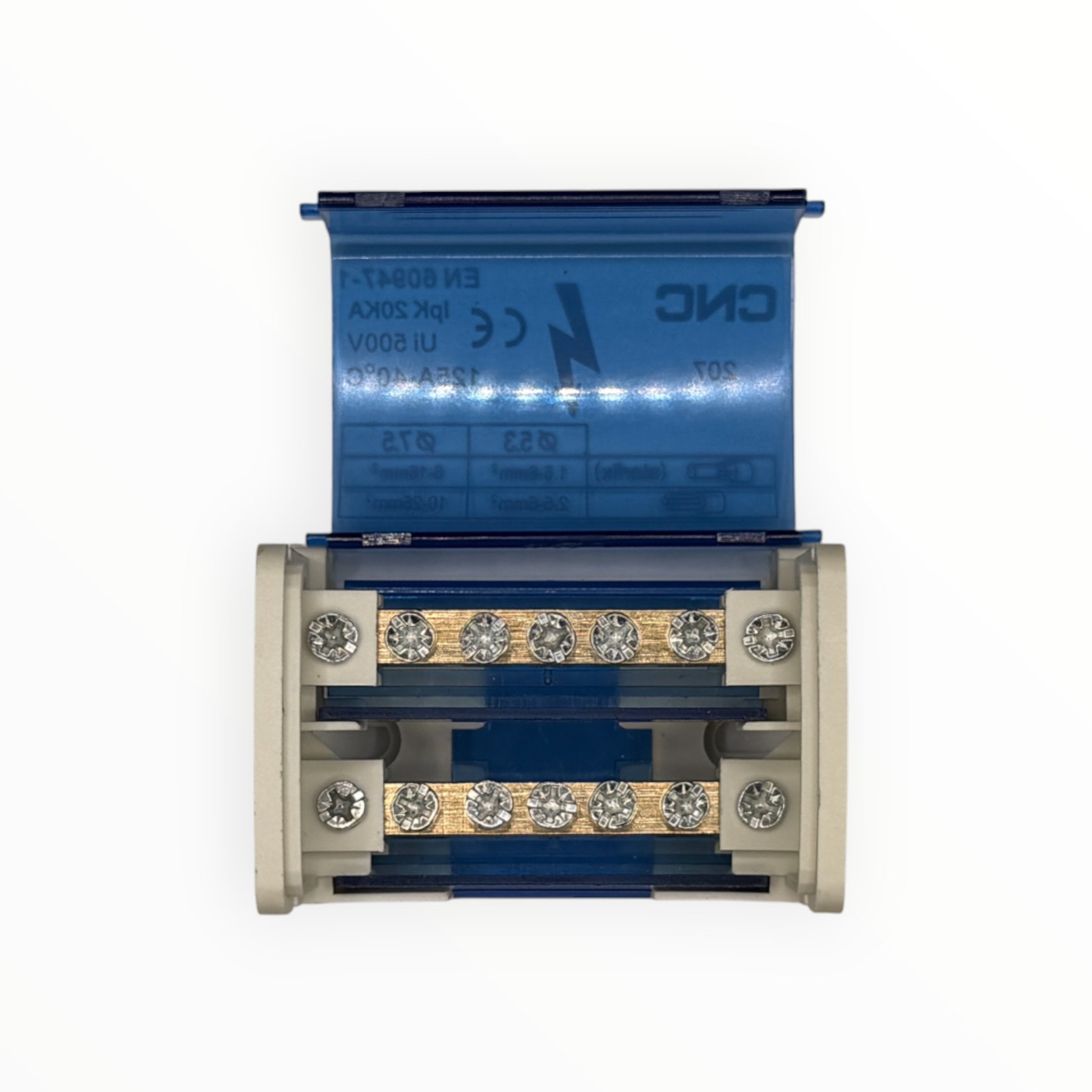

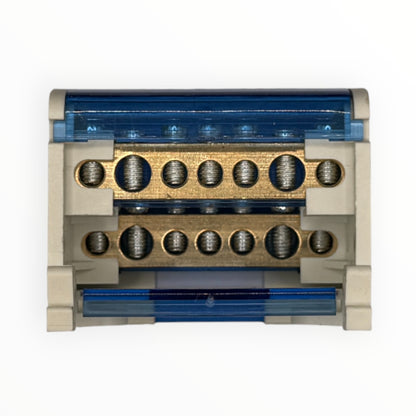

Repartidor monofásico 2x7 posiciones 125 A

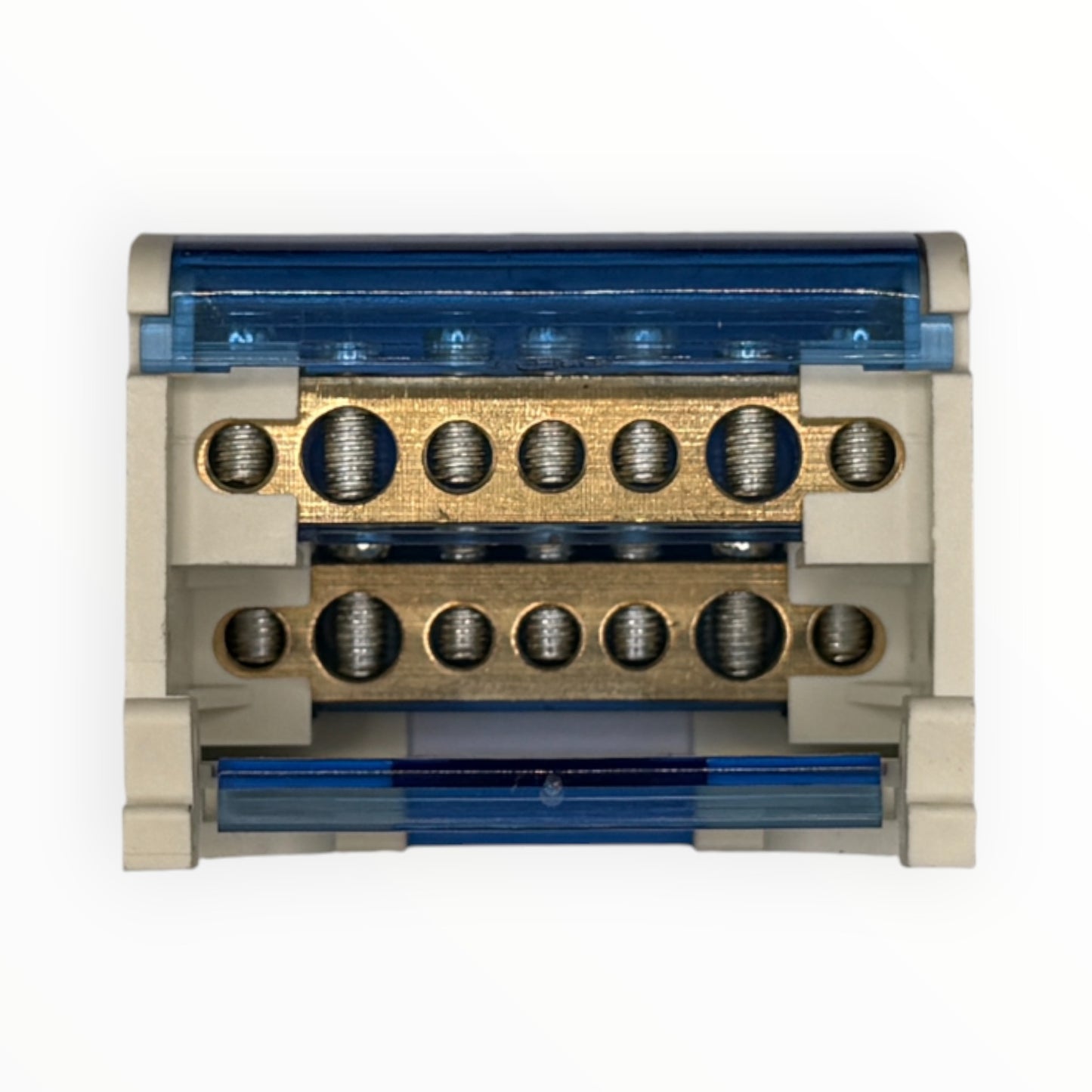

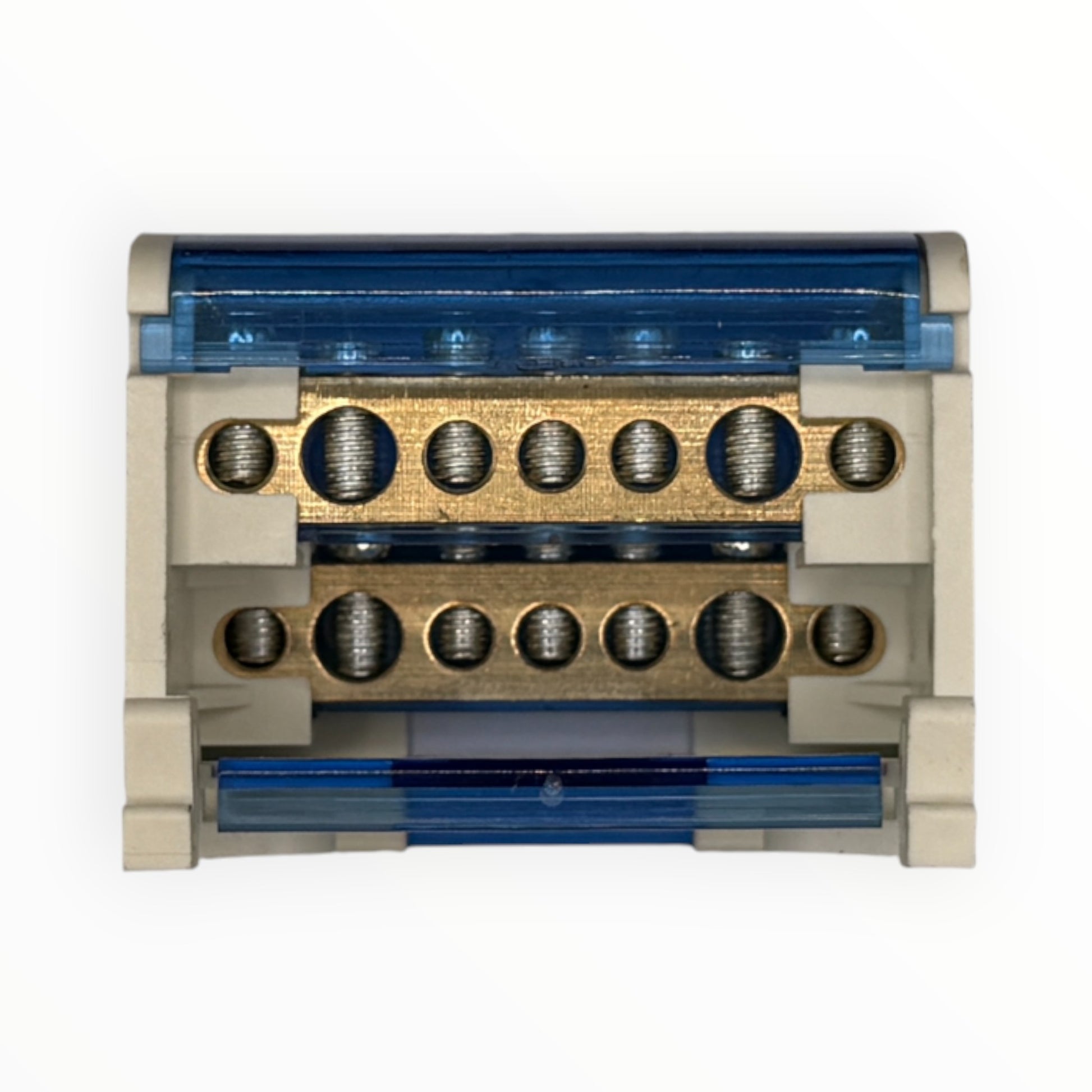

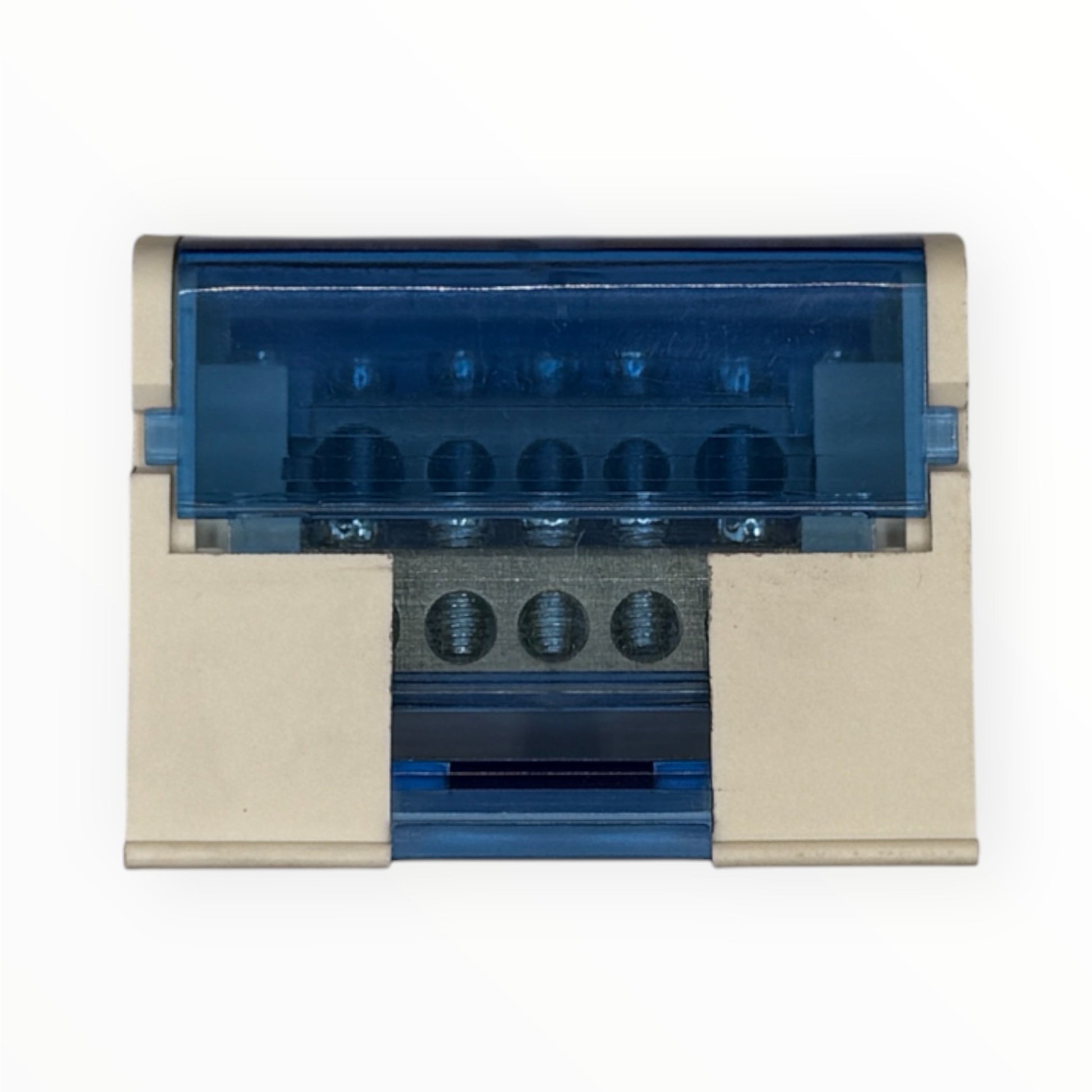

Repartidor monofásico CNC 207, con 2 barras de 7 posiciones cada una (14 conexiones en total), para 125 A y 500 V de aislamiento. Distribuye una alimentación de fase y neutro hacia varios circuitos del tablero sin empalmes ni puentes entre interruptores. Cada barra combina orificios de 5,3 y 7,5 mm, así que la alimentación y las derivaciones de distinta sección se conectan en la misma barra. Se monta en riel DIN de 35 mm y la tapa transparente deja ver las conexiones y evita el contacto accidental con las barras.

Características y ficha técnica

• Modelo: 207
• Tipo: Repartidor monofásico de 2 barras
• Posiciones: 7 por barra, 14 en total
• Corriente nominal: 125 A a 40 °C
• Tensión de aislamiento (Ui): 500 V
• Corriente de cresta admisible (Ipk): 20 kA
• Norma: EN 60947-1; marca CE
• Sección de cable: orificios de 5,3 mm: 1,5 a 6 mm²; orificios de 7,5 mm: 6 a 25 mm², según el tipo de conductor
• Materiales: cuerpo de poliamida retardante a la llama, barras de bronce y tornillos de hierro zincado

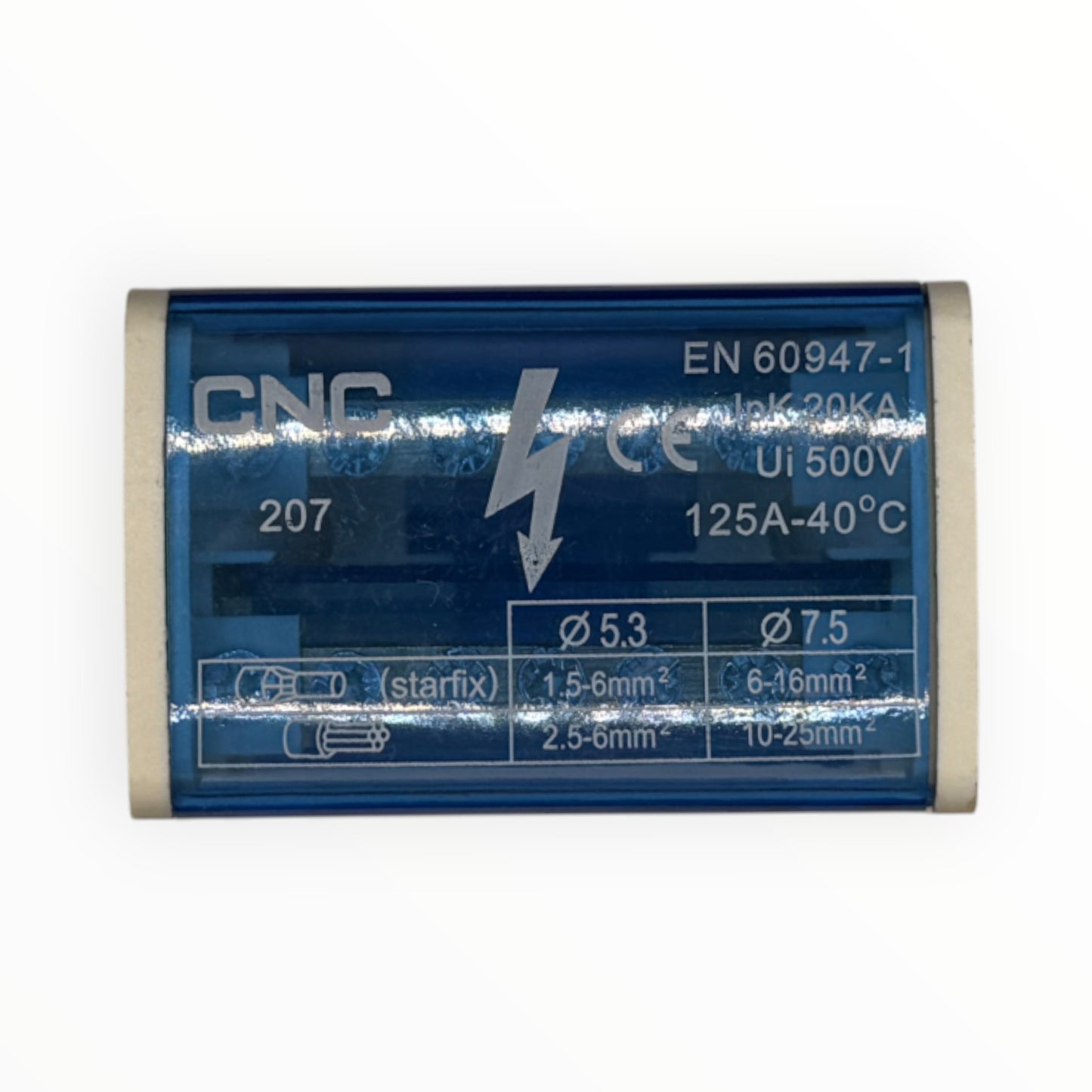

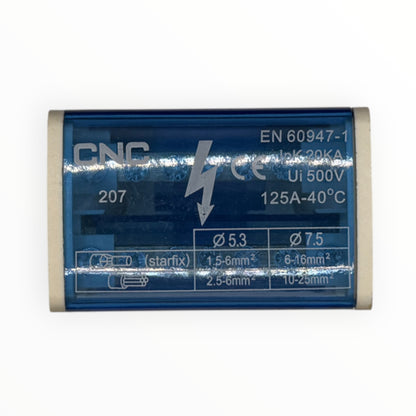

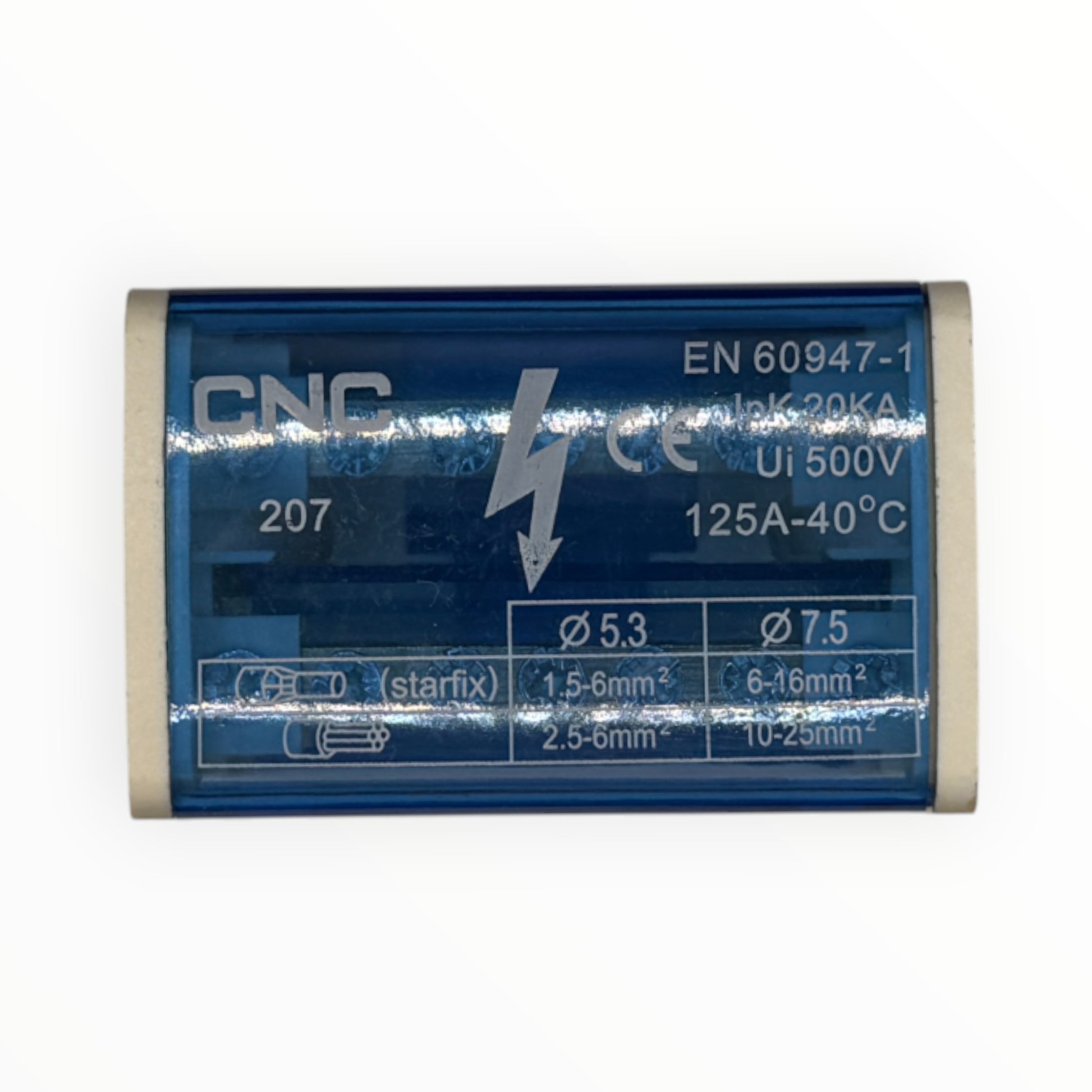

• Tapa: transparente, color azul

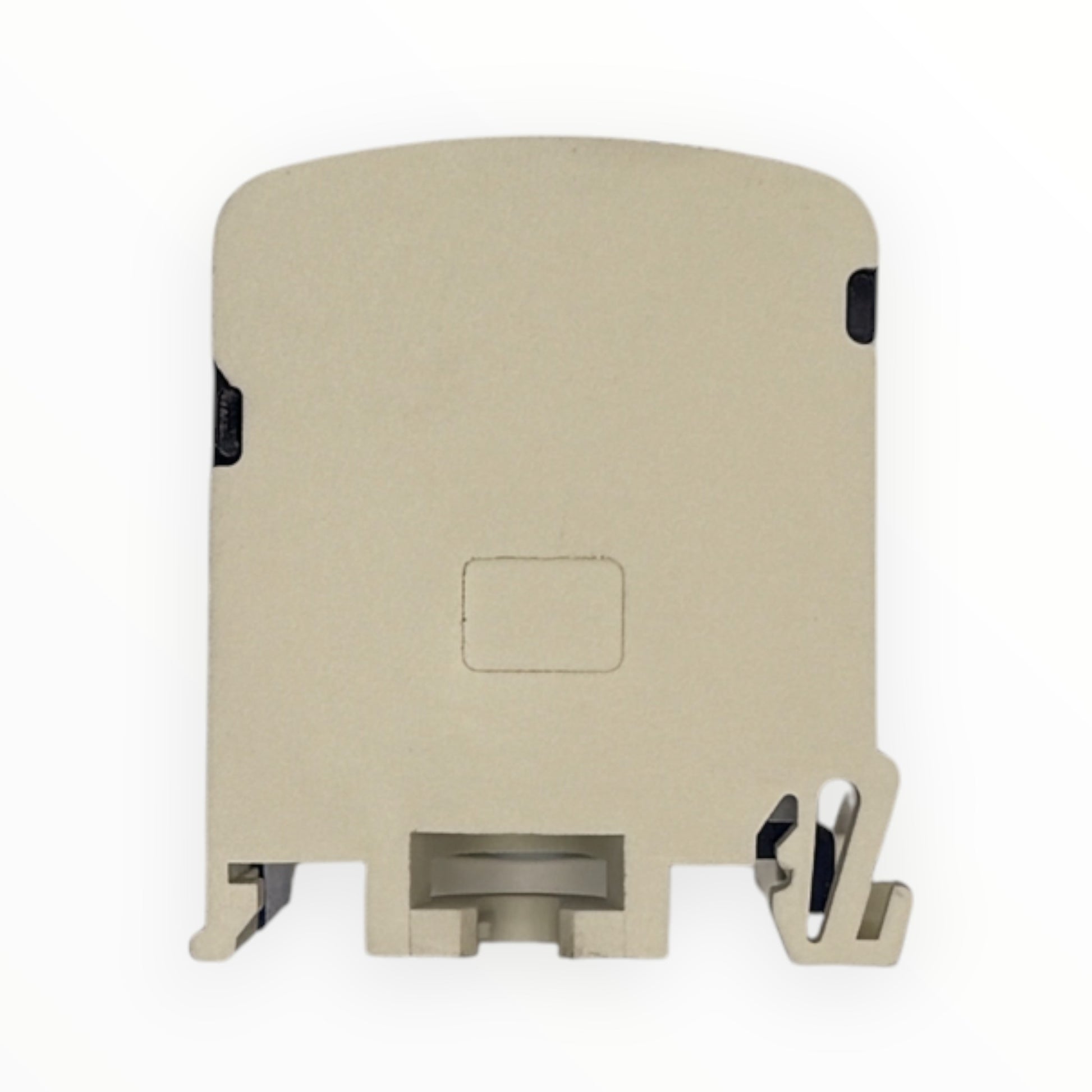

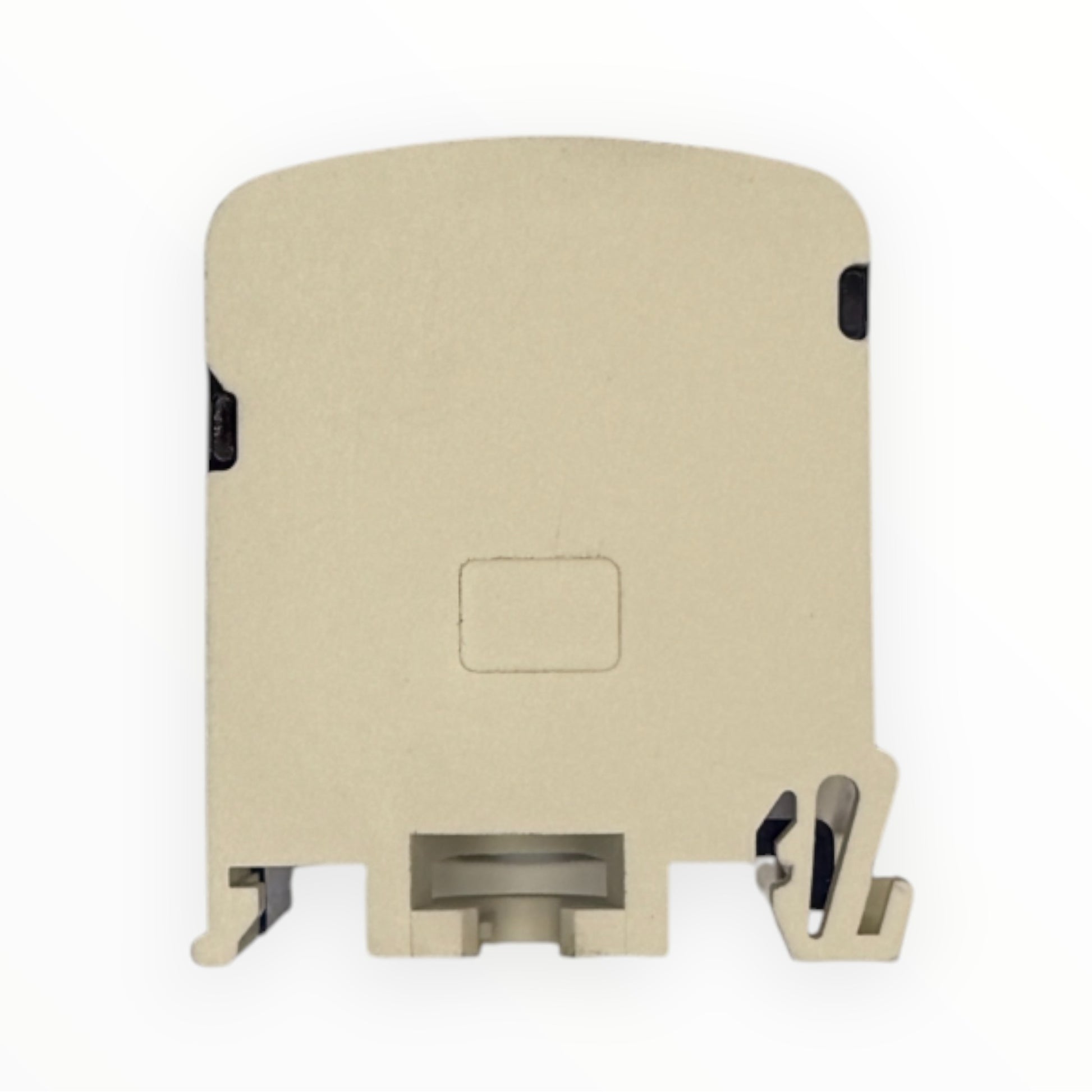

• Montaje: riel DIN de 35 mm
• Dimensiones: 67 x 45 x 50 mm (largo x ancho x alto)
• Temperatura de trabajo: -30 °C a 110 °C

¿Cómo elegir?

Elige por número de barras y de salidas. El repartidor de 2 barras sirve para circuitos monofásicos (fase y neutro); el tetrapolar de 4 barras distribuye trifásico con neutro. Cuenta las salidas que necesitas en cada barra y deja una o dos libres para ampliaciones: la versión de 7 posiciones es la más compacta y la de 15 posiciones reúne más circuitos en un solo bloque. Revisa la sección de cada conductor: los orificios de 5,3 mm reciben hasta 6 mm² y los de 7,5 mm hasta 25 mm². La tabla de la tapa indica el rango exacto según el tipo de conductor, y la suma de las salidas de cada barra no debe superar los 125 A.

Productos compatibles

• Repartidor tetrapolar 4x15 posiciones 125 A
• Repartidor tetrapolar 4x7 posiciones 125 A
• Ferrul 6 mm² (10 AWG), paquete de 100
• Ferrul 10 mm² (7 AWG), paquete de 100

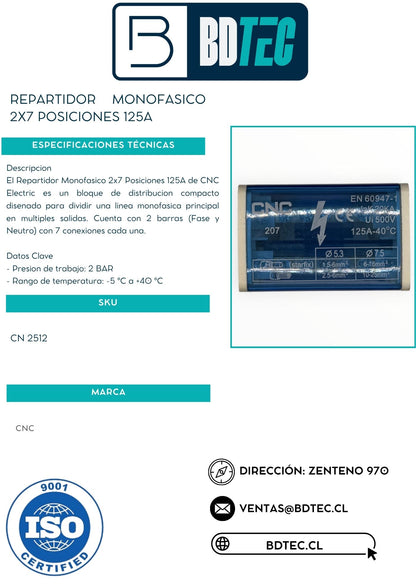

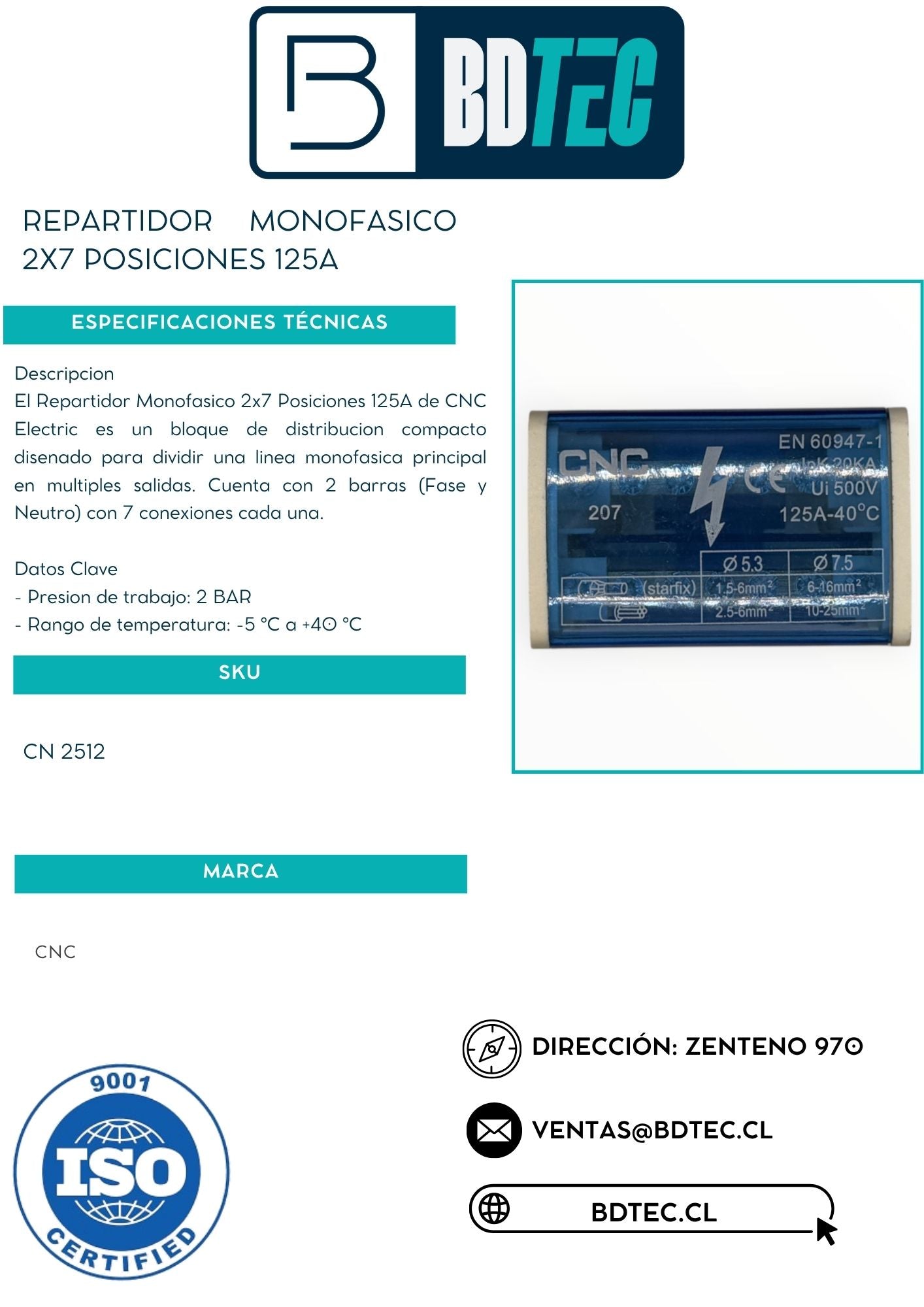

Ficha Técnica
