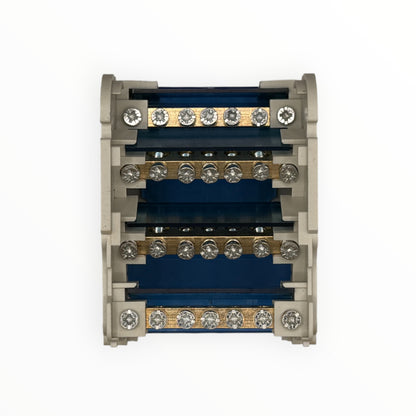

Repartidor tetrapolar 4x7 posiciones 125 A

Repartidor tetrapolar 4x7 posiciones 125 A

SKU: CN 2514

Corriente nominal125 A a 40 °C
Dimensiones67 x 90 x 50 mm
Montajeriel DIN de 35 mm
Temperatura de trabajo-30 °C a 110 °C
Posiciones7 por barra, 28 en total
Tensión de aislamiento (Ui)500 V

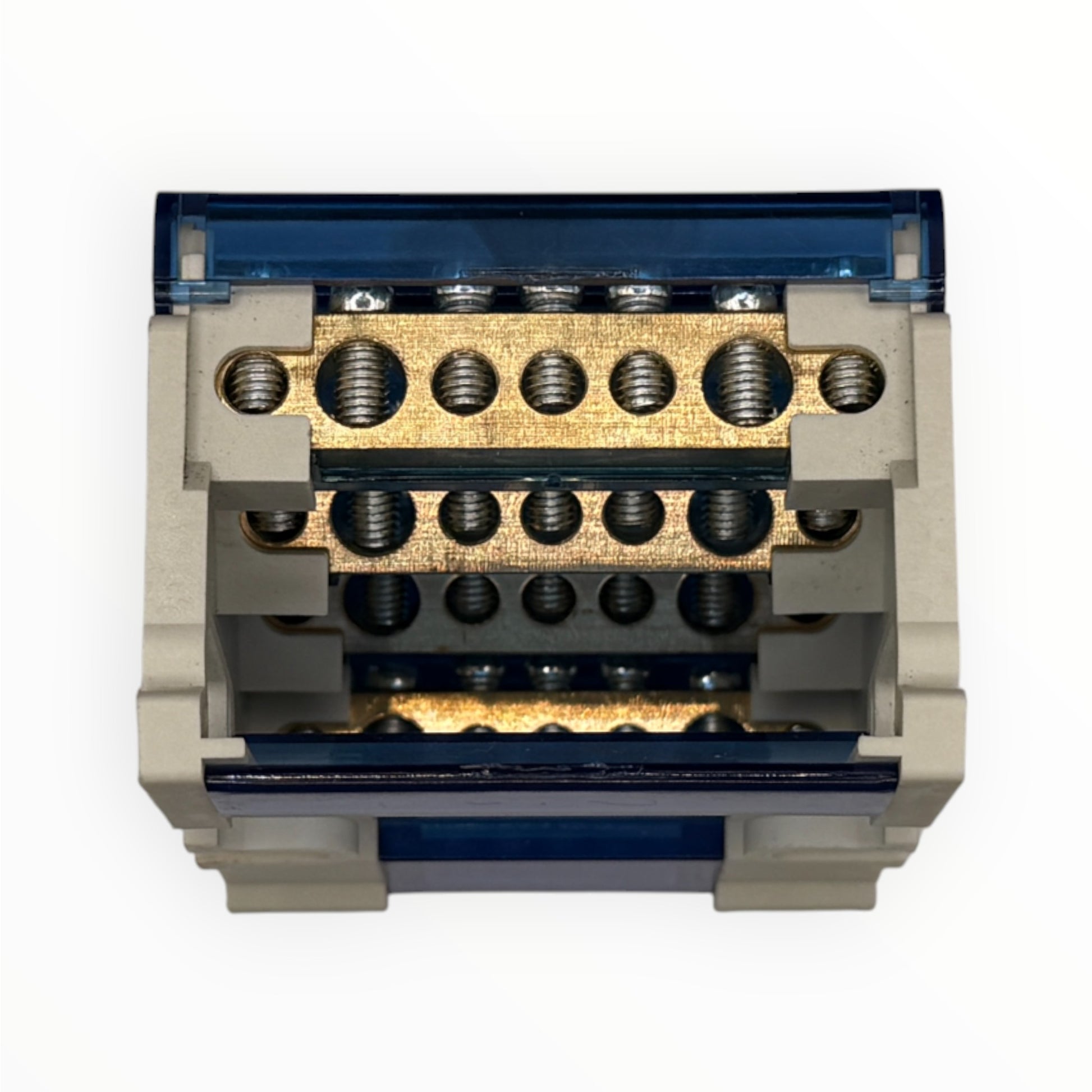

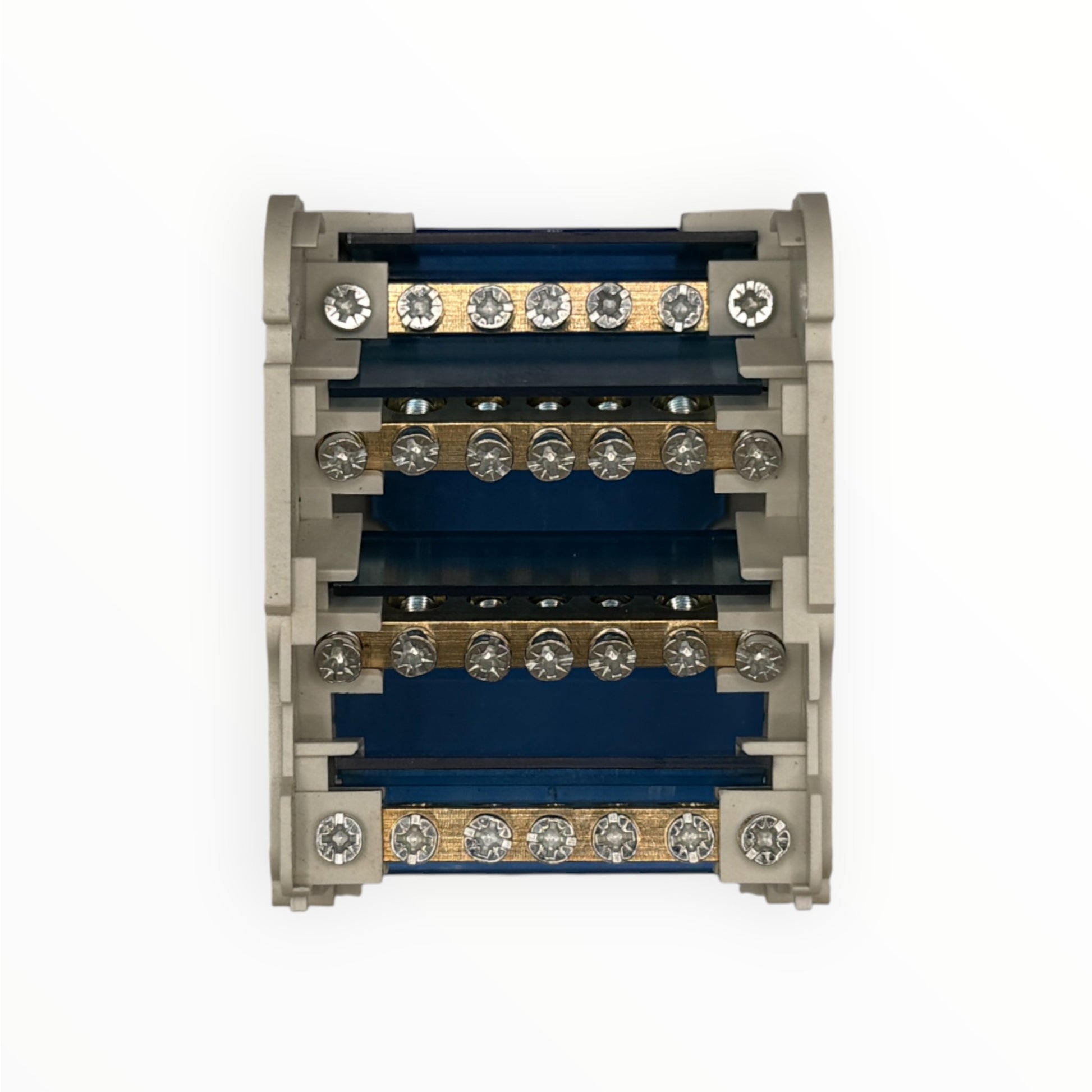

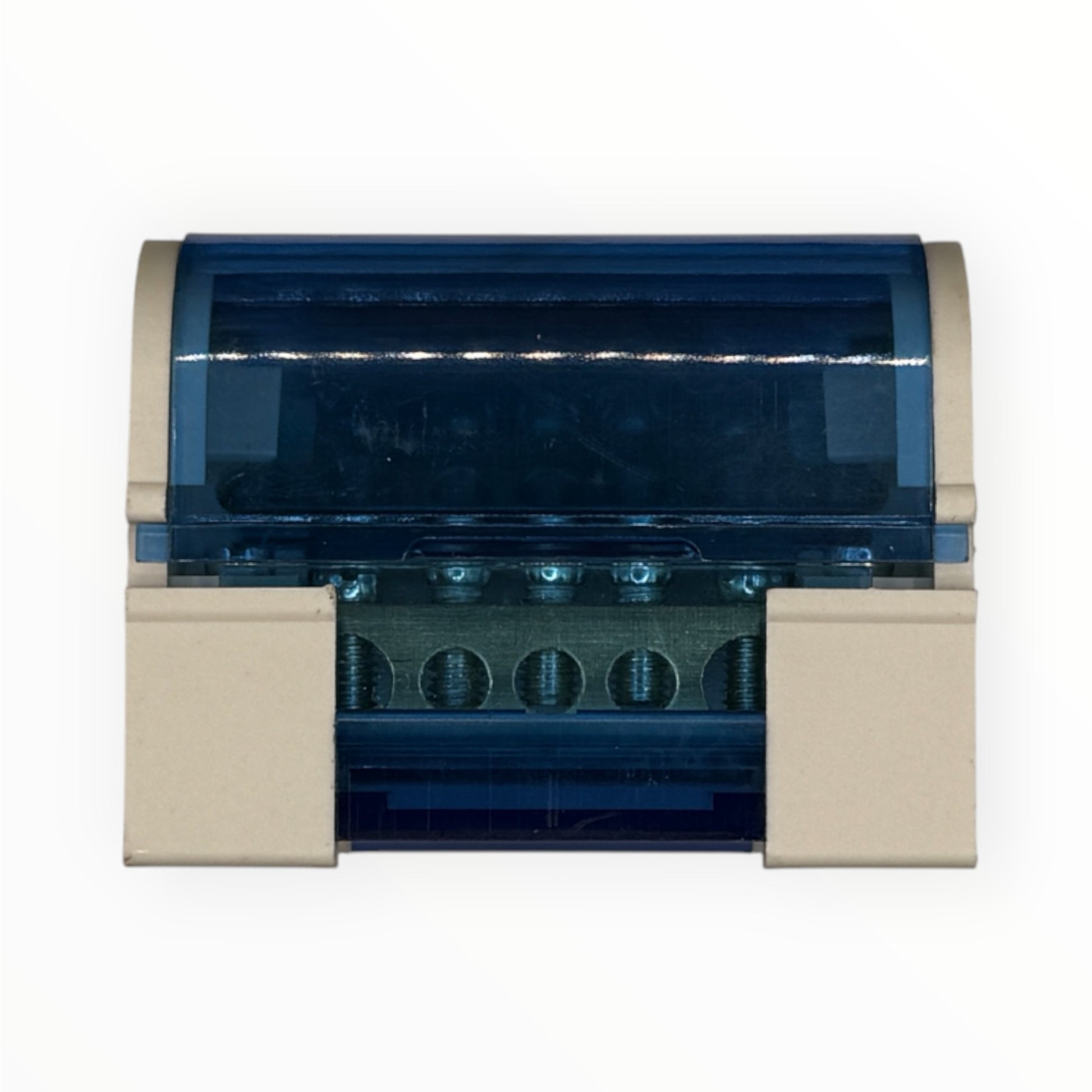

Repartidor tetrapolar CNC 407, con 4 barras de 7 posiciones cada una (28 conexiones en total), para 125 A y 500 V de aislamiento. Distribuye una alimentación trifásica con neutro (L1, L2, L3 y N) hacia varios circuitos del tablero sin empalmes ni puentes entre interruptores. Cada barra combina orificios de 5,3 y 7,5 mm, así que la alimentación y las derivaciones de distinta sección se conectan en la misma barra. Se monta en riel DIN de 35 mm y la tapa transparente deja ver las conexiones y evita el contacto accidental con las barras.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo407
TipoRepartidor tetrapolar de 4 barras
Posiciones7 por barra, 28 en total
Corriente nominal125 A a 40 °C
Tensión de aislamiento (Ui)500 V
Corriente de cresta admisible (Ipk)20 kA
NormaEN 60947-1; marca CE
Sección de cableorificios de 5,3 mm: 1,5 a 6 mm²; orificios de 7,5 mm: 6 a 25 mm², según el tipo de conductor
Materialescuerpo de poliamida retardante a la llama, barras de bronce y tornillos de hierro zincado
Tapatransparente, color azul
Montajeriel DIN de 35 mm
Dimensiones67 x 90 x 50 mm (largo x ancho x alto)
Temperatura de trabajo-30 °C a 110 °C
¿Cómo elegir?

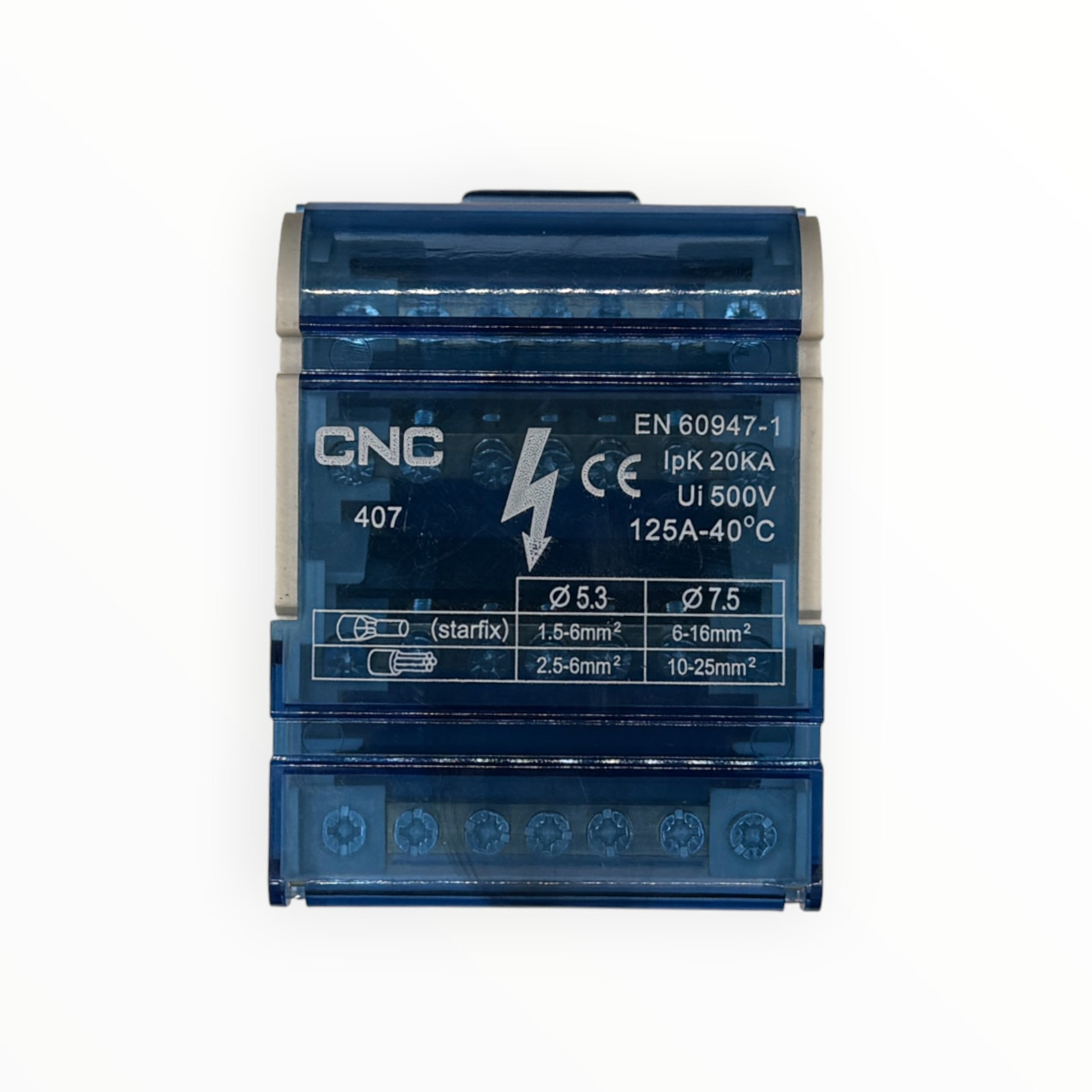

Elige por número de barras y de salidas. El repartidor de 2 barras sirve para circuitos monofásicos (fase y neutro); el tetrapolar de 4 barras distribuye trifásico con neutro. Cuenta las salidas que necesitas en cada barra y deja una o dos libres para ampliaciones: la versión de 7 posiciones es la más compacta y la de 15 posiciones reúne más circuitos en un solo bloque. Revisa la sección de cada conductor: los orificios de 5,3 mm reciben hasta 6 mm² y los de 7,5 mm hasta 25 mm². Si la alimentación es de 35 mm², elige el tetrapolar 4x15, que tiene orificios de 8,5 mm. La tabla de la tapa indica el rango exacto según el tipo de conductor, y la suma de las salidas de cada barra no debe superar los 125 A.
