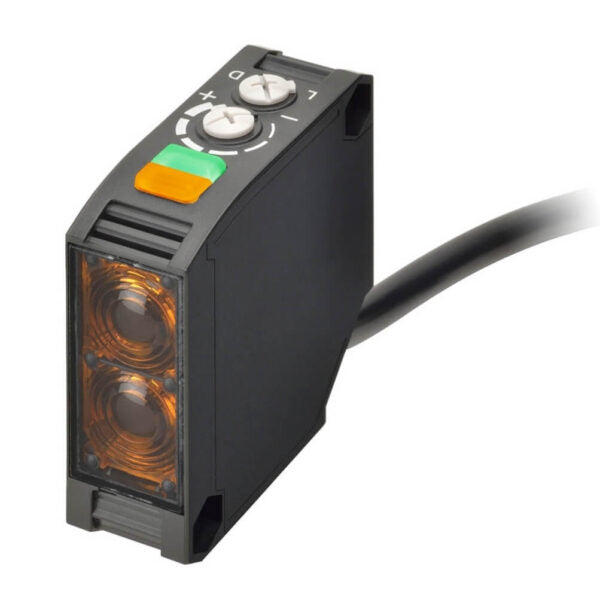

Sensor difuso, cuadrado, sn 2,5 m, 24-240 VAC/DC, cable 2 m, salida relé

Sensor fotoeléctrico difuso Omron E3JK con 2,5 m de alcance, alimentación universal de 24 a 240 VAC/VDC y salida por relé SPDT. Detecta el objeto por la luz que este refleja, así que no necesita reflector ni receptor separado: se monta y cablea en un solo punto. Acepta corriente alterna o continua en el mismo modelo, por lo que se conecta directo a tableros de 220 VAC o de 24 VDC, y su contacto de 3 A a 250 VAC maneja cargas pequeñas sin relé auxiliar. Carcasa rectangular de ABS, luz roja visible y cable de 2 m. Se usa para detección de cabina en ascensores, pallets en transportadores de productos agrícolas, bultos que sobresalen de su ubicación en bodegas y piezas en máquinas para madera.

Características y ficha técnica

• Modelo: E3JK-DR11 2M
• Marca: Omron
• Serie: E3JK, fuente de alimentación incorporada
• Tipo: Fotoeléctrico difuso (reflexión sobre objeto)
• Distancia de detección: 2,5 m (papel blanco de 300 x 300 mm)
• Histéresis: 20 % máx. de la distancia de detección
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 24 a 240 VDC ±10 % y 24 a 240 VAC ±10 %, 50/60 Hz
• Consumo: 2 W máx.
• Salida: Relé SPDT, 250 VAC 3 A máx. (carga resistiva), carga mínima 5 VDC 10 mA
• Modo de operación: Luz ON / oscuridad ON seleccionable con selector
• Vida útil del relé: 50.000.000 operaciones mecánicas y 100.000 eléctricas (mínimo)
• Tiempo de respuesta: 20 ms máx.
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP64 (IEC 60529)
• Materiales: Carcasa ABS, lente de resina metacrílica, cable PVC
• Conexión: Cable de 2 m precableado

¿Cómo elegir?

El difuso se instala en un solo lado y no necesita reflector, pero su alcance depende del objeto: los 2,5 m se miden con papel blanco de 300 x 300 mm, y con objetos oscuros, pequeños o inclinados la distancia útil baja. Deja margen o evalúa un retrorreflectivo si el objeto es negro o está lejos. Elige esta versión con relé si tu tablero trabaja en 220 VAC o necesitas un contacto libre de potencial; para una entrada de PLC de 24 VDC existe la versión con transistor PNP (E3JK-DP11), que responde en 1 ms en lugar de 20 ms.

Productos compatibles

• Sensor difuso, cuadrado, sn 2,5 m, PNP, cable 2 m

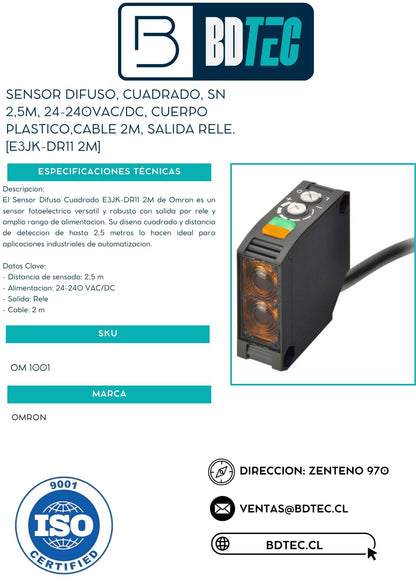

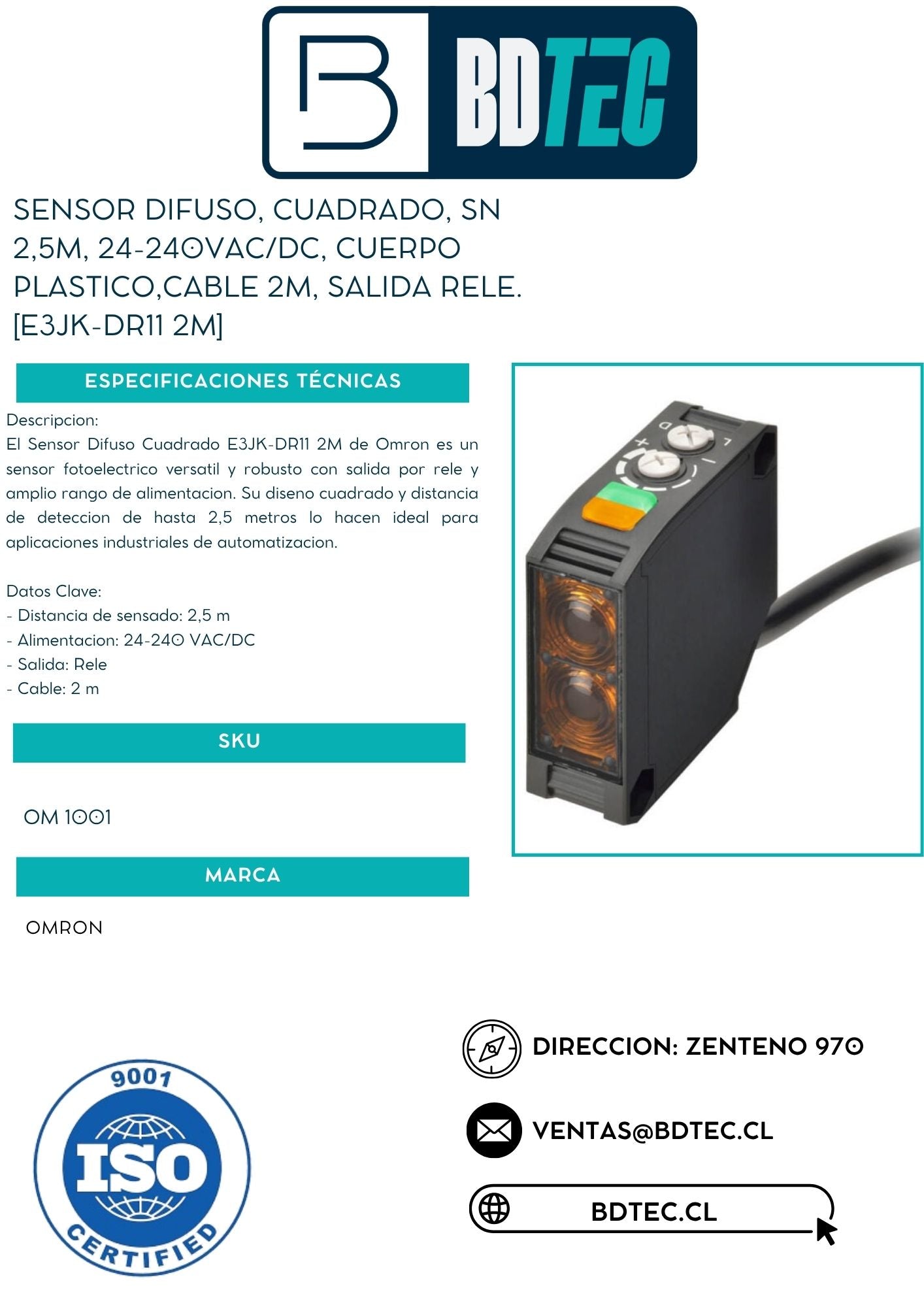

Ficha Técnica
