OMRONSerie E3FA, carcasa plástica recta · Sensores

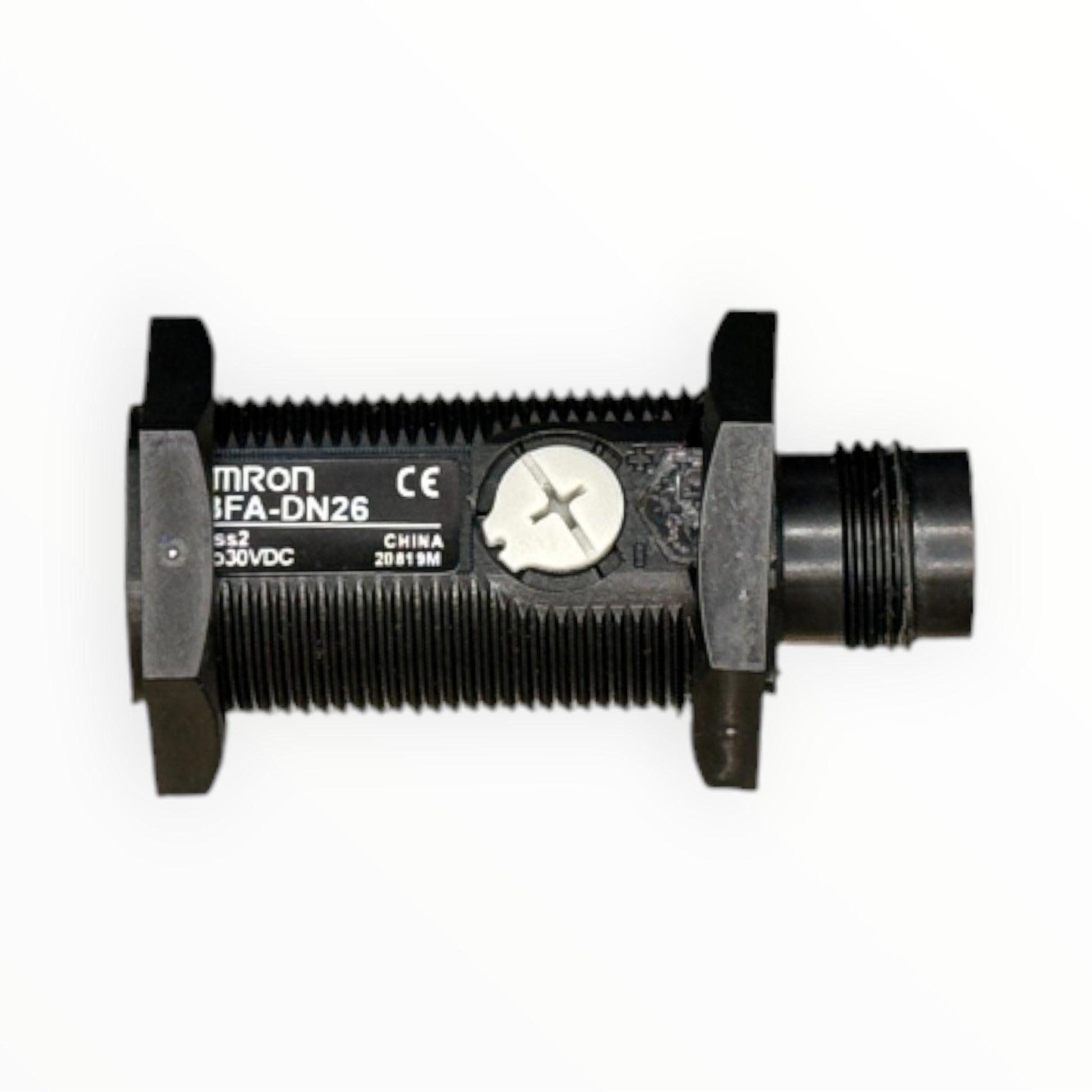

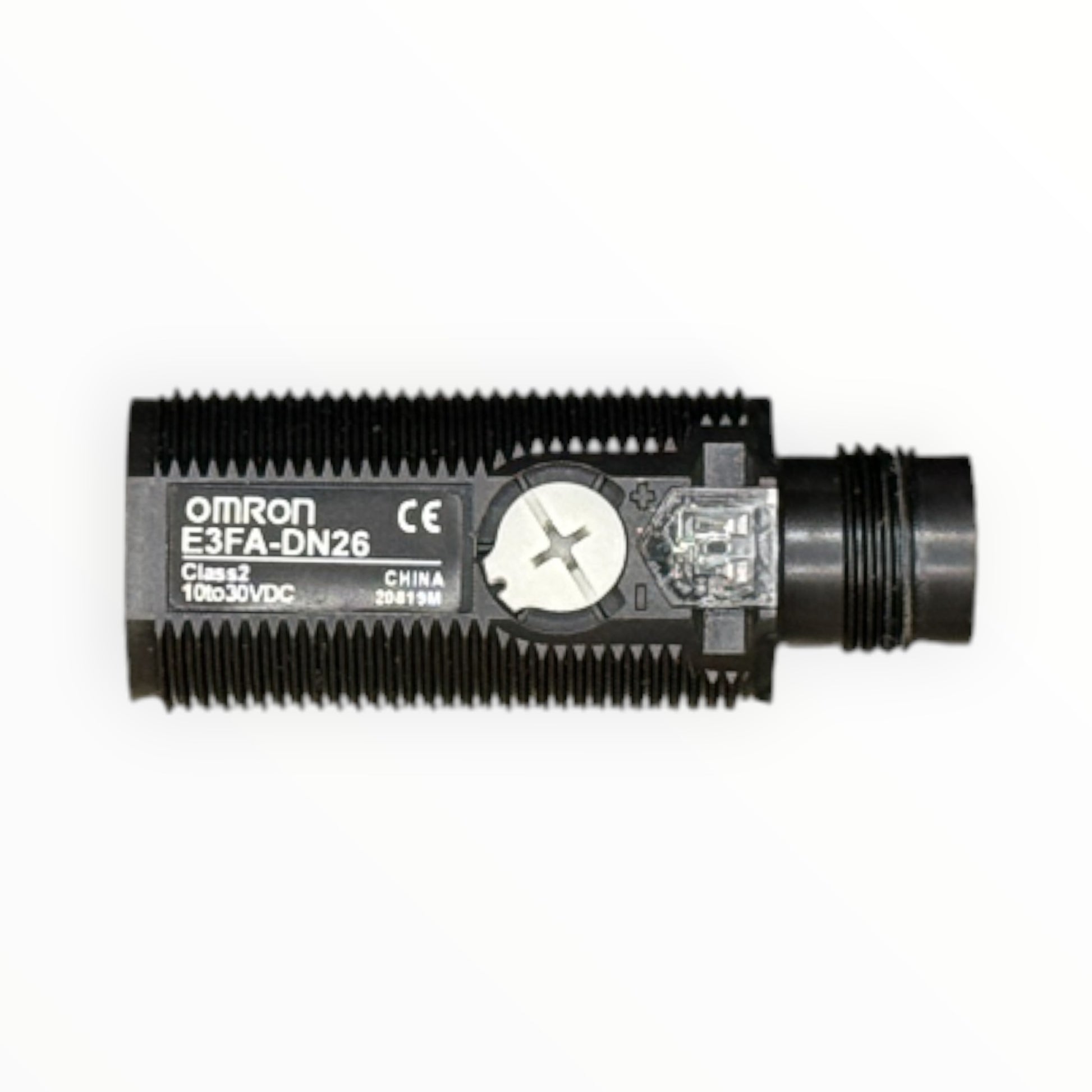

Sensor difuso, M18, infrarroja, sn 1 m, NPN, conector M12

Sensor difuso, M18, infrarroja, sn 1 m, NPN, conector M12

SKU: OM 1012 · Modelo E3FA-DN26

Distancia de detección1 m
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 a 55 °C
FormatoCilíndrico M18
Diámetro del punto de luz120 x 150 mm a 1 m

Sensor fotoeléctrico difuso Omron E3FA M18 con 1 m de alcance, luz infrarroja, salida NPN y conector M12. Detecta el objeto por la luz que este refleja, sin reflector ni receptor separado, así que se instala en un solo punto de la máquina. Responde en 0,5 ms, tiene potenciómetro de sensibilidad e indicadores de operación y estabilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K. El conector M12 de 4 pines permite reemplazar el sensor sin tocar el cableado.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloE3FA-DN26
MarcaOmron
SerieE3FA, carcasa plástica recta
TipoFotoeléctrico difuso (reflexión sobre objeto)
FormatoCilíndrico M18
Distancia de detección1 m (papel blanco de 300 x 300 mm)
Diámetro del punto de luz120 x 150 mm a 1 m (referencia)
Histéresis20 % máx.
Fuente de luzLED infrarrojo de 850 nm
Alimentación10 a 30 VDC (rizado p-p 10 % máx.)
Consumo25 mA máx.
SalidaNPN colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable por cableado
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida
Tiempo de respuesta0,5 ms
Ajuste de sensibilidadPotenciómetro de una vuelta
IndicadoresOperación (naranja) y estabilidad (verde)
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP67 (IEC) e IP69K (DIN 40050-9)
MaterialesCarcasa ABS, lente PMMA, tuercas POM
ConexiónConector M12 macho de 4 pines (cable no incluido)
Incluye2 tuercas M18 y hoja de instrucciones
¿Cómo elegir?

El difuso se instala en un solo lado y no necesita reflector, pero el metro de alcance se mide con papel blanco de 300 x 300 mm: con piezas oscuras, pequeñas o inclinadas la distancia útil baja, así que deja margen. Si el objeto es negro o brillante, evalúa un retrorreflectivo. Esta versión usa luz infrarroja, no visible; con el mismo metro de alcance existe la versión de luz roja (E3FA-DP23 y E3FA-DN23), que deja ver el punto sobre la pieza y facilita el ajuste. La salida NPN sirve para entradas sinking (el sensor conmuta a 0 V); si tu PLC es del otro tipo, usa la versión PNP (E3FA-DP26).
