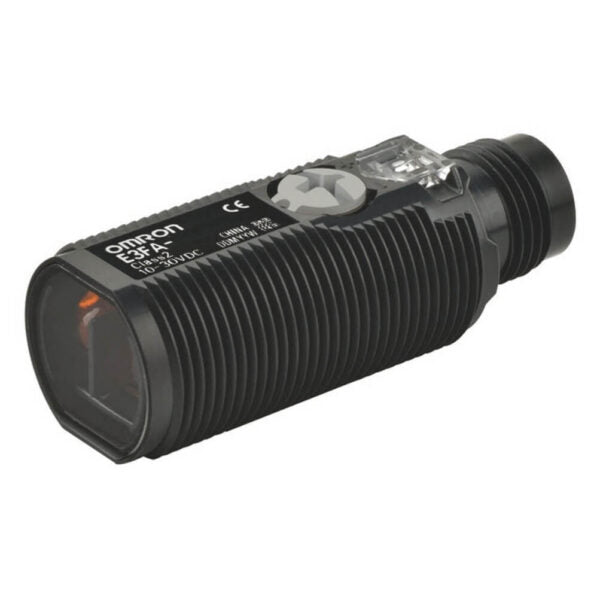

Sensor difuso, M18, infrarroja, sn 1 m, PNP, conector M12

Sensor fotoeléctrico difuso Omron E3FA M18 con 1 m de alcance, luz infrarroja, salida PNP y conector M12. Detecta el objeto por la luz que este refleja, sin reflector ni receptor separado, así que se instala en un solo punto de la máquina. Responde en 0,5 ms, tiene potenciómetro de sensibilidad e indicadores de operación y estabilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K. El conector M12 de 4 pines permite reemplazar el sensor sin tocar el cableado.

Características y ficha técnica

• Modelo: E3FA-DP26
• Marca: Omron
• Serie: E3FA, carcasa plástica recta
• Tipo: Fotoeléctrico difuso (reflexión sobre objeto)
• Formato: Cilíndrico M18
• Distancia de detección: 1 m (papel blanco de 300 x 300 mm)
• Diámetro del punto de luz: 120 x 150 mm a 1 m (referencia)
• Histéresis: 20 % máx.
• Fuente de luz: LED infrarrojo de 850 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 25 mA máx.
• Salida: PNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable por cableado
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida
• Tiempo de respuesta: 0,5 ms
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Indicadores: Operación (naranja) y estabilidad (verde)
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP67 (IEC) e IP69K (DIN 40050-9)
• Materiales: Carcasa ABS, lente PMMA, tuercas POM
• Conexión: Conector M12 macho de 4 pines (cable no incluido)
• Incluye: 2 tuercas M18 y hoja de instrucciones

¿Cómo elegir?

El difuso se instala en un solo lado y no necesita reflector, pero el metro de alcance se mide con papel blanco de 300 x 300 mm: con piezas oscuras, pequeñas o inclinadas la distancia útil baja, así que deja margen. Si el objeto es negro o brillante, evalúa un retrorreflectivo. Esta versión usa luz infrarroja, no visible; con el mismo metro de alcance existe la versión de luz roja (E3FA-DP23 y E3FA-DN23), que deja ver el punto sobre la pieza y facilita el ajuste. La salida PNP sirve para entradas sourcing (el sensor entrega +24 V en la salida); si tu PLC es del otro tipo, usa la versión NPN (E3FA-DN26).
