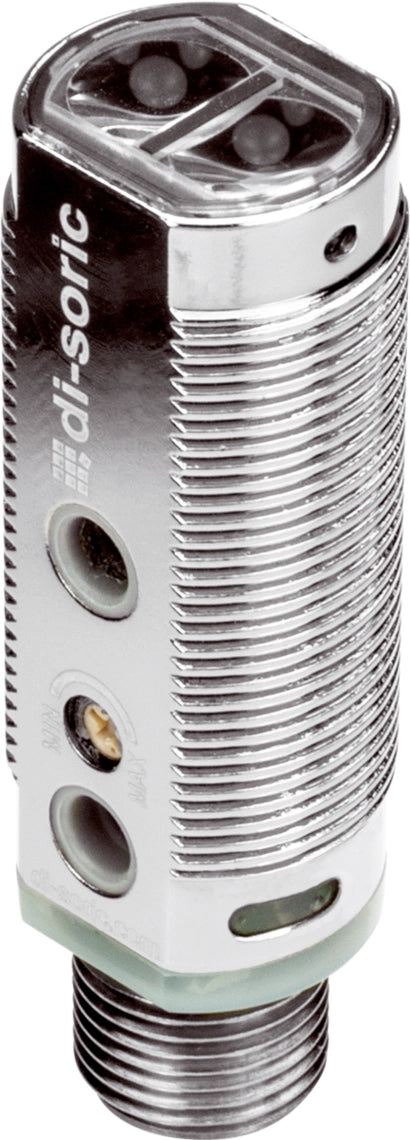

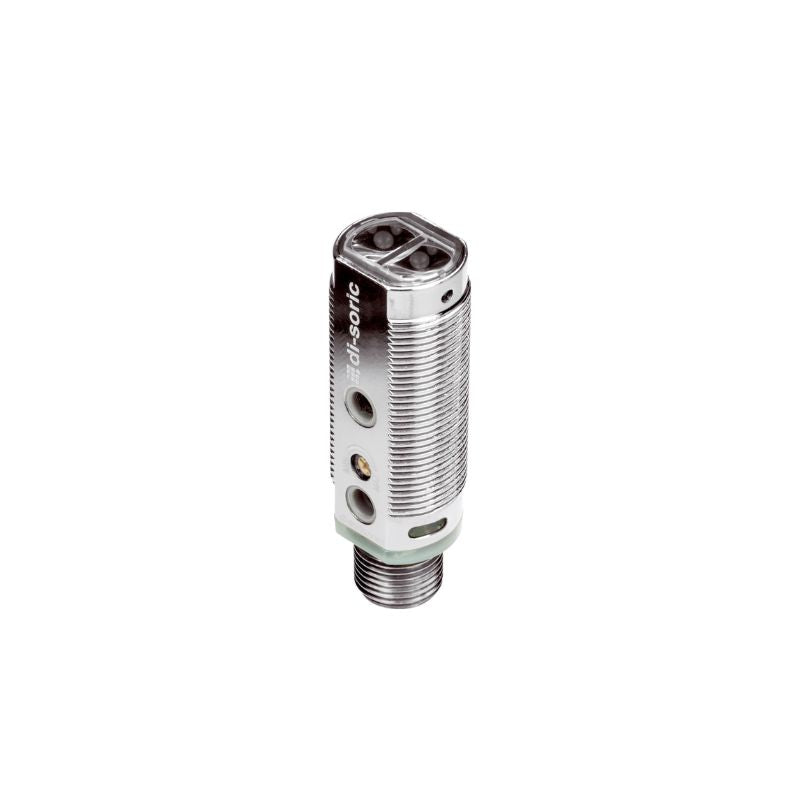

Sensor difuso M18, NPN, NO/NC, sn 80 cm, para conector M12/4P

Sensor fotoeléctrico difuso M18 NPN, di-soric, con alcance de 800 mm, cuerpo metálico y conector M12 de 4 pines. Detecta el objeto por la luz infrarroja reflejada, sin reflector ni receptor aparte, con selección de función NO o NC por cableado y potenciómetro de sensibilidad. La carcasa es metálica, de 54,5 mm de largo.

Características y ficha técnica

• Modelo: OT 18 FM 800 N3-B4
• Marca: di-soric
• Tipo: Sensor fotoeléctrico difuso (por reflexión directa), rosca M18 x 1
• Alcance: 800 mm, con placa estándar de 200 x 200 mm
• Salida: NPN, 100 mA máx., función NO/NC seleccionable
• Alimentación: 10 a 30 VDC
• Corriente en vacío: 30 mA máx.
• Emisor de luz: LED infrarrojo de 880 nm, modulado
• Inmunidad a luz ambiente: 3 kLx luz modulada, 10 kLx luz solar
• Ajuste de sensibilidad: Potenciómetro
• Frecuencia de conmutación: 1000 Hz
• Tiempo de respuesta y de liberación: 0,5 ms
• Indicador: LED de estado de conmutación
• Carcasa: Metálica, largo 54,5 mm, tuercas de 24 mm entre caras
• Ventana óptica: PMMA
• Conexión: Conector M12, 4 pines (pin 1 café +, pin 3 azul −, pin 4 negro salida, pin 2 blanco selección NO/NC)
• Temperatura de operación: -25 °C a +55 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Conexión NO/NC: la salida está en el pin 4 (negro) y el pin 2 (blanco) define la función: conectado al positivo trabaja como NC y conectado a 0 V trabaja como NO.

¿Cómo elegir?

Es la versión NPN, para entradas sinking: la salida conmuta a 0 V. Si tu PLC tiene entradas sourcing, elige el OT 18 FM 800 P3-B4. Los 800 mm dan margen cuando el objeto no pasa siempre a la misma distancia; para objetos cercanos basta la versión de 400 mm. La placa de referencia es blanca de 200 x 200 mm, así que ajusta el potenciómetro con el objeto real. Si prefieres carcasa plástica ABS, la serie OT 18 también la tiene, con el mismo IP67.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines
• Sensor difuso M18, PNP, NO/NC, sn 80 cm, para conector M12/4P
• Sensor difuso M18, NPN, NO/NC, sn 40 cm, para conector M12/4P

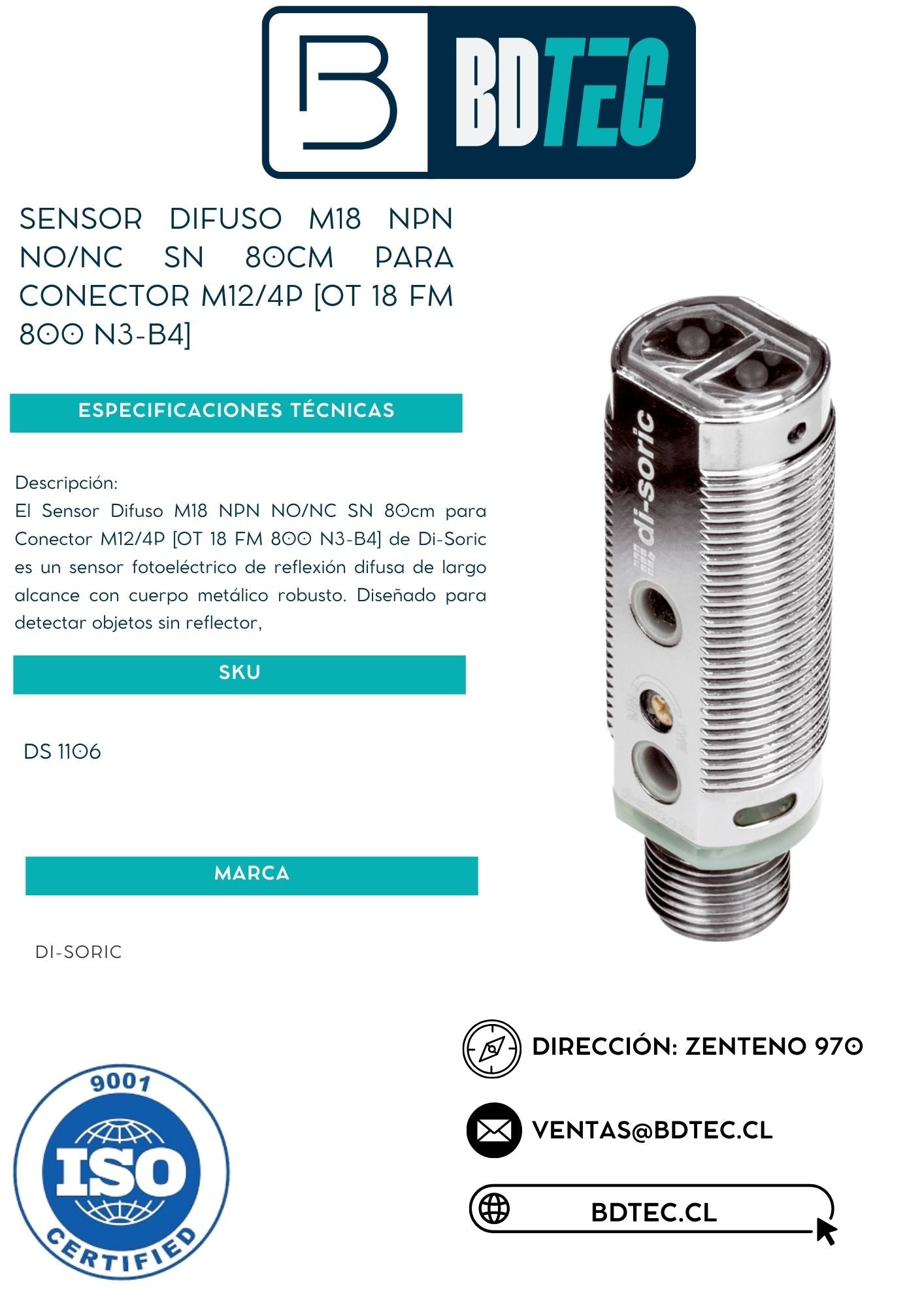

Ficha Técnica
