DI-SORICSensores

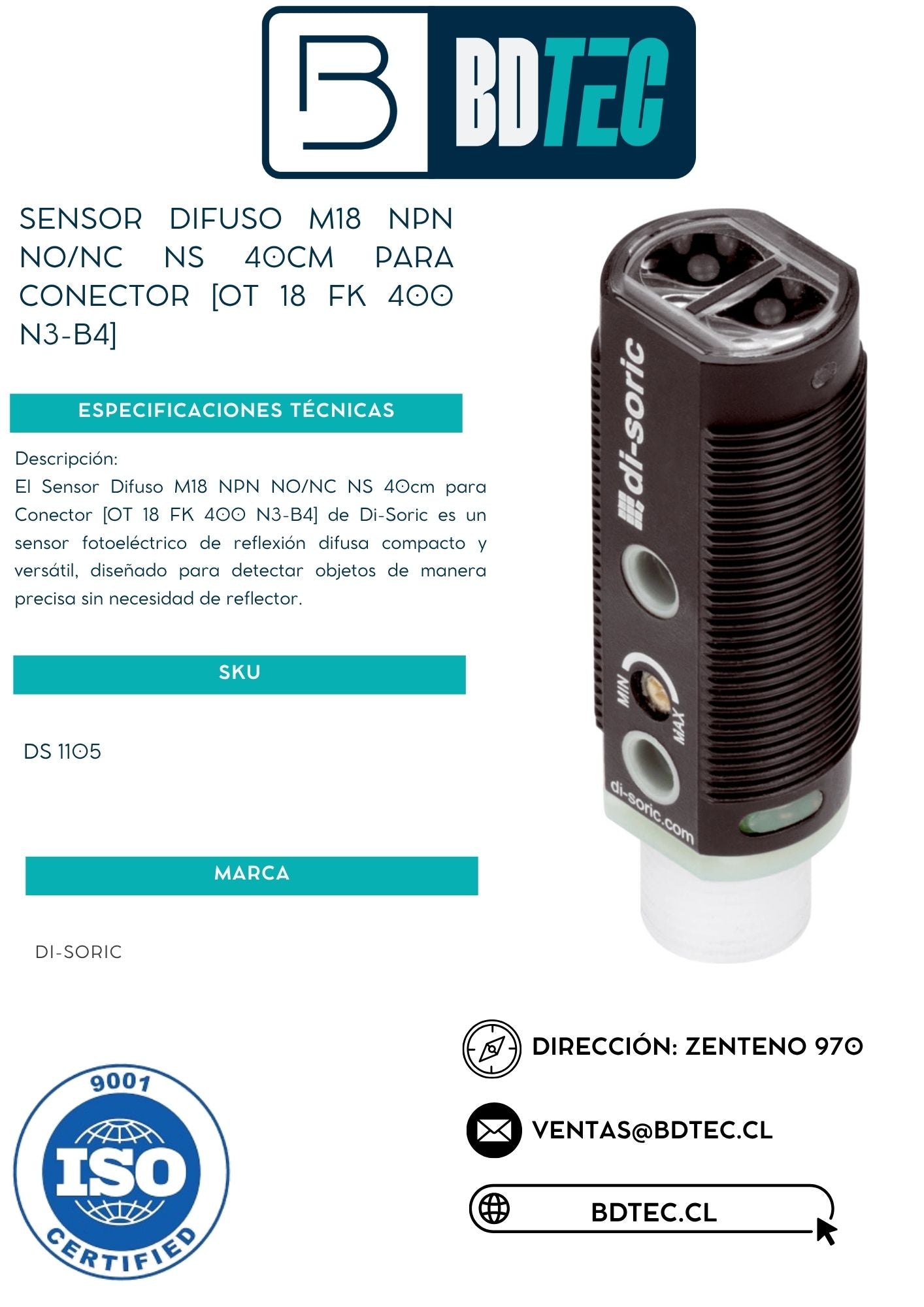

Sensor difuso M18, NPN, NO/NC, sn 40 cm, para conector M12/4P

Sensor difuso M18, NPN, NO/NC, sn 40 cm, para conector M12/4P

SKU: DS 1105

ConexiónConector M12, 4 pines
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +55 °C
Corriente en vacío30 mA máx.
Ajuste de sensibilidadPotenciómetro

Sensor fotoeléctrico difuso M18 NPN, di-soric, con alcance de 400 mm y conector M12 de 4 pines. Emite luz infrarroja y detecta el objeto por reflexión, sin reflector ni receptor aparte. La función NO o NC se define con el cableado y la sensibilidad se ajusta con potenciómetro. Cuerpo plástico ABS de 54,5 mm con conector enchufable para reemplazos rápidos.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOT 18 FK 400 N3-B4
Marcadi-soric
TipoSensor fotoeléctrico difuso (por reflexión directa), rosca M18 x 1
Alcance400 mm, con placa estándar de 200 x 200 mm
SalidaNPN, 100 mA máx., función NO/NC seleccionable
Alimentación10 a 30 VDC
Corriente en vacío30 mA máx.
Emisor de luzLED infrarrojo de 880 nm, modulado
Inmunidad a luz ambiente3 kLx luz modulada, 10 kLx luz solar
Ajuste de sensibilidadPotenciómetro
Frecuencia de conmutación1000 Hz
Tiempo de respuesta y de liberación0,5 ms
IndicadorLED de estado de conmutación
CarcasaPlástico ABS, largo 54,5 mm, tuercas de 24 mm entre caras
Ventana ópticaPMMA
ConexiónConector M12, 4 pines (pin 1 café +, pin 3 azul −, pin 4 negro salida, pin 2 blanco selección NO/NC)
Temperatura de operación-25 °C a +55 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección

Conexión NO/NC: la salida está en el pin 4 (negro) y el pin 2 (blanco) define la función: conectado al positivo trabaja como NC y conectado a 0 V trabaja como NO.

¿Cómo elegir?

Esta versión es NPN: la salida lleva la carga a 0 V y va con entradas sinking. Para entradas sourcing elige el OT 18 FK 400 P3-B4. Un difuso de 400 mm sirve para detectar objetos que pasan cerca del sensor, montado por un solo lado; si el objeto está más lejos, usa la versión de 800 mm. El alcance se mide con placa blanca de 200 x 200 mm, así que con objetos oscuros o pequeños ajusta el potenciómetro en terreno. Con 1000 Hz y 0,5 ms de respuesta, sigue bien líneas rápidas.
