DI-SORICSensores

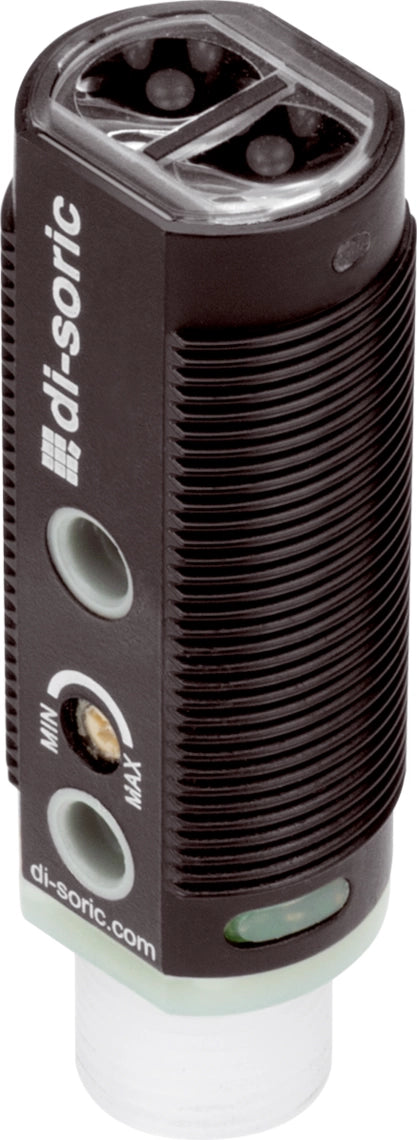

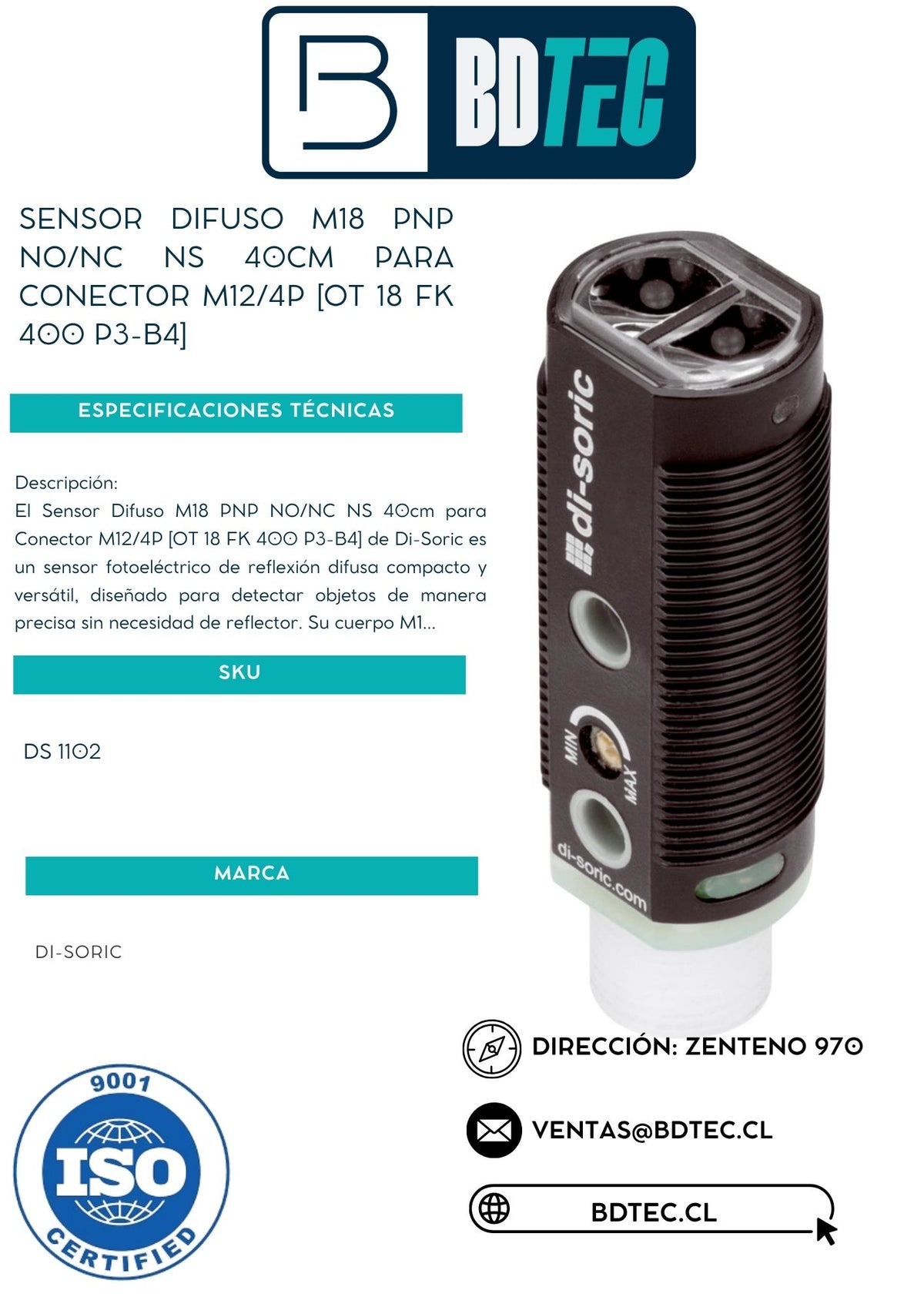

Sensor difuso M18, PNP, NO/NC, sn 40 cm, para conector M12/4P

Sensor difuso M18, PNP, NO/NC, sn 40 cm, para conector M12/4P

SKU: DS 1102

ConexiónConector M12, 4 pines
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +55 °C
Corriente en vacío30 mA máx.
Ajuste de sensibilidadPotenciómetro

Sensor fotoeléctrico difuso M18 PNP, di-soric, con alcance de 400 mm y conector M12 de 4 pines. Detecta el objeto por la luz infrarroja que refleja, sin reflector ni receptor separado, y permite elegir la función NO o NC con el cableado. Tiene potenciómetro para ajustar la sensibilidad y cuerpo plástico ABS de 54,5 mm. El conector M12 permite reemplazarlo sin recablear.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOT 18 FK 400 P3-B4
Marcadi-soric
TipoSensor fotoeléctrico difuso (por reflexión directa), rosca M18 x 1
Alcance400 mm, con placa estándar de 200 x 200 mm
SalidaPNP, 100 mA máx., función NO/NC seleccionable
Alimentación10 a 30 VDC
Corriente en vacío30 mA máx.
Emisor de luzLED infrarrojo de 880 nm, modulado
Inmunidad a luz ambiente3 kLx luz modulada, 10 kLx luz solar
Ajuste de sensibilidadPotenciómetro
Frecuencia de conmutación1000 Hz
Tiempo de respuesta y de liberación0,5 ms
IndicadorLED de estado de conmutación
CarcasaPlástico ABS, largo 54,5 mm, tuercas de 24 mm entre caras
Ventana ópticaPMMA
ConexiónConector M12, 4 pines (pin 1 café +, pin 3 azul −, pin 4 negro salida, pin 2 blanco selección NO/NC)
Temperatura de operación-25 °C a +55 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección

Conexión NO/NC: la salida está en el pin 4 (negro) y el pin 2 (blanco) define la función: conectado al positivo trabaja como NC y conectado a 0 V trabaja como NO.

¿Cómo elegir?

El difuso funciona bien para detectar cajas, envases o piezas que pasan a menos de 400 mm del sensor, montándolo por un solo lado. Recuerda que el alcance se mide con una placa blanca de 200 x 200 mm; un objeto negro o pequeño se detecta más cerca y hay que ajustar el potenciómetro. Para objetos más lejanos, elige un difuso de 800 mm (OT 18 FM 800 P3-B4, metálico); para distancias de metros, una barrera. La salida PNP va con entradas sourcing; para sinking está la versión NPN (OT 18 FK 400 N3-B4). Usa un cable M12 hembra de 4 polos para conectar el blanco de selección NO/NC.
