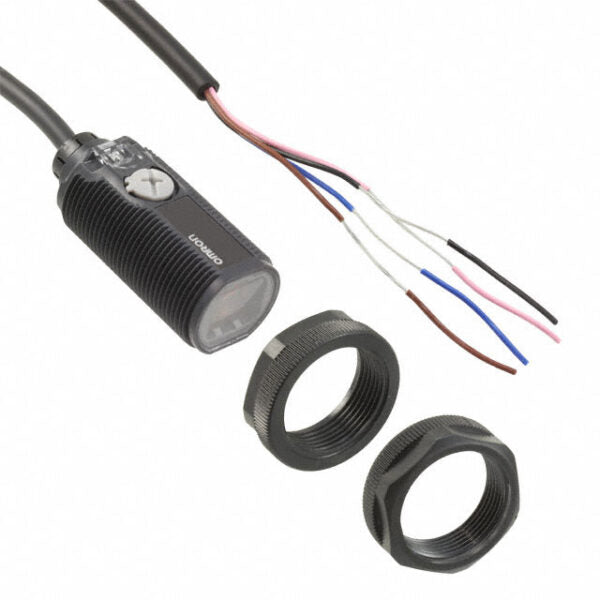

Sensor difuso, M18, sn 1 m, 24 V, cuerpo plástico, PNP, cable 2 m

Sensor fotoeléctrico difuso Omron E3FA M18 con 1 m de alcance, luz roja, salida PNP y cable de 2 m. Detecta el objeto por la luz que este refleja, sin reflector ni receptor separado, así que se instala en un solo punto de la máquina. Responde en 0,5 ms, tiene potenciómetro de sensibilidad e indicadores de operación y estabilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K, apto para zonas de lavado. La versión con cable se conecta directo a bornera, sin conector intermedio.

Características y ficha técnica

• Modelo: E3FA-DP13 2M
• Marca: Omron
• Serie: E3FA, carcasa plástica recta
• Tipo: Fotoeléctrico difuso (reflexión sobre objeto)
• Formato: Cilíndrico M18
• Distancia de detección: 1 m (papel blanco de 300 x 300 mm)
• Diámetro del punto de luz: 120 x 150 mm a 1 m (referencia)
• Histéresis: 20 % máx.
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 25 mA máx.
• Salida: PNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable por cableado
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida
• Tiempo de respuesta: 0,5 ms
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Indicadores: Operación (naranja) y estabilidad (verde)
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP67 (IEC) e IP69K (DIN 40050-9)
• Materiales: Carcasa ABS, lente PMMA, tuercas POM
• Conexión: Cable PVC de 2 m, 4 hilos
• Incluye: 2 tuercas M18 y hoja de instrucciones

¿Cómo elegir?

El difuso se instala en un solo lado y no necesita reflector, pero el metro de alcance se mide con papel blanco de 300 x 300 mm: con piezas oscuras, pequeñas o inclinadas la distancia útil baja, así que deja margen. Si el objeto es negro o brillante, evalúa un retrorreflectivo. La luz roja deja ver el punto sobre la pieza, lo que facilita el ajuste. La versión con cable es la más directa de instalar; si prefieres cambiar el sensor sin recablear, existe con conector M12 (E3FA-DP23). La salida PNP sirve para entradas sourcing (el sensor entrega +24 V en la salida); si tu PLC es del otro tipo, usa la versión NPN con conector M12 (E3FA-DN23).
