Sensor difuso, M18, sn 1 m, 24 V, cuerpo plástico, PNP, conector M12

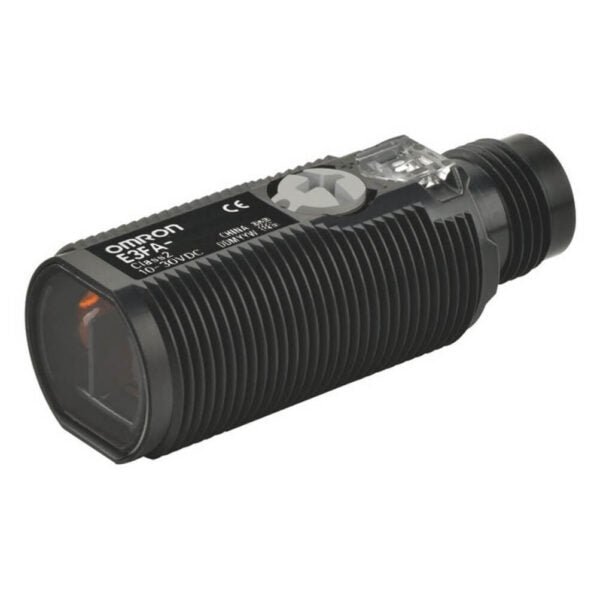

Sensor fotoeléctrico difuso Omron E3FA M18 con 1 m de alcance, luz roja, salida PNP y conector M12. Detecta el objeto por la luz que este refleja, sin reflector ni receptor separado, así que se instala en un solo punto de la máquina. Responde en 0,5 ms, tiene potenciómetro de sensibilidad e indicadores de operación y estabilidad. Cuerpo cilíndrico M18 de plástico con protección IP67 e IP69K. El conector M12 permite reemplazar el sensor en segundos sin tocar el cableado.

Características y ficha técnica

• Modelo: E3FA-DP23
• Marca: Omron
• Serie: E3FA, carcasa plástica recta
• Tipo: Fotoeléctrico difuso (reflexión sobre objeto)
• Formato: Cilíndrico M18
• Distancia de detección: 1 m (papel blanco de 300 x 300 mm)
• Diámetro del punto de luz: 120 x 150 mm a 1 m (referencia)
• Histéresis: 20 % máx.
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 25 mA máx.
• Salida: PNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable por cableado
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida
• Tiempo de respuesta: 0,5 ms
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Indicadores: Operación (naranja) y estabilidad (verde)
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP67 (IEC) e IP69K (DIN 40050-9)
• Materiales: Carcasa ABS, lente PMMA, tuercas POM
• Conexión: Conector M12 macho de 4 pines (cable no incluido)
• Incluye: 2 tuercas M18 y hoja de instrucciones

¿Cómo elegir?

El difuso se instala en un solo lado y no necesita reflector, pero el metro de alcance se mide con papel blanco de 300 x 300 mm: con piezas oscuras, pequeñas o inclinadas la distancia útil baja, así que deja margen. Si el objeto es negro o brillante, evalúa un retrorreflectivo. La luz roja deja ver el punto sobre la pieza, lo que facilita el ajuste. La salida PNP sirve para entradas sourcing (el sensor entrega +24 V en la salida); si tu PLC es del otro tipo, usa la versión NPN (E3FA-DN23). Si prefieres cablear directo a bornera, existe con cable de 2 m (E3FA-DP13).
