DI-SORICSerie INS Standard · Sensores

Sensor inductivo M18, NPN, NO, rasante, sn 5 mm, con cable

Sensor inductivo M18, NPN, NO, rasante, sn 5 mm, con cable

SKU: DS 1019 · Modelo INS-M18-B05NS-2C

SalidaNPN, NO
Distancia de detección5 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar18 x 18 x 1 mm

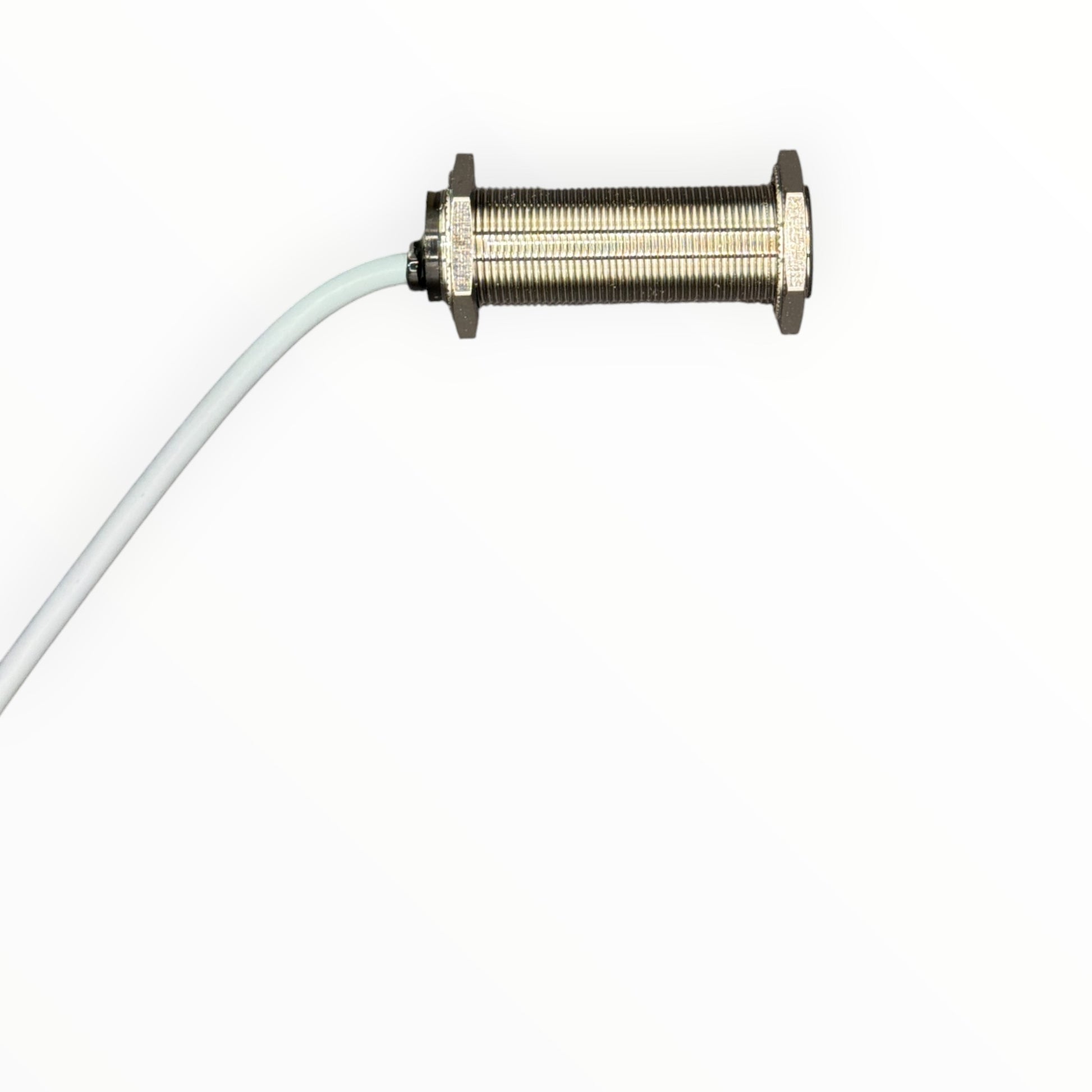

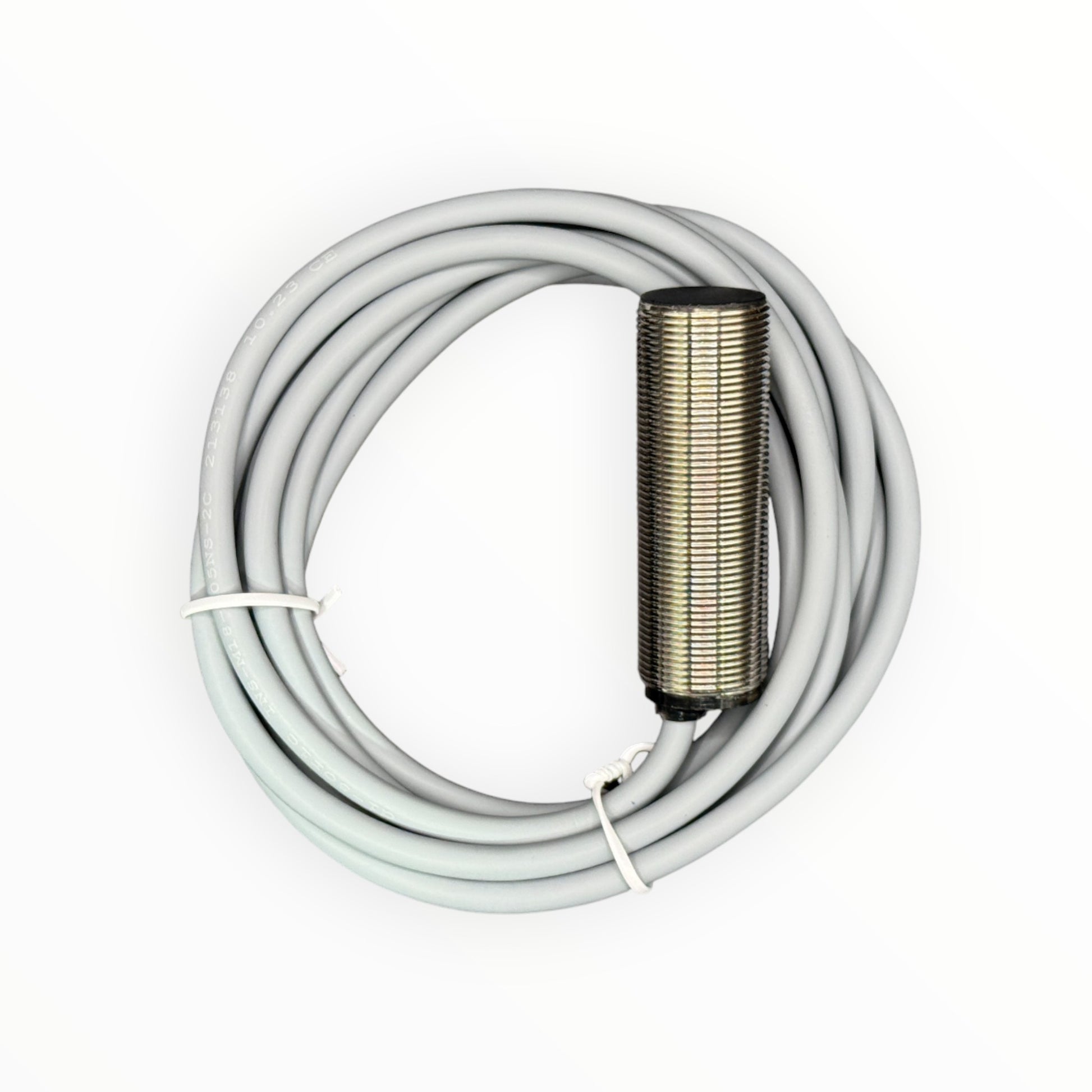

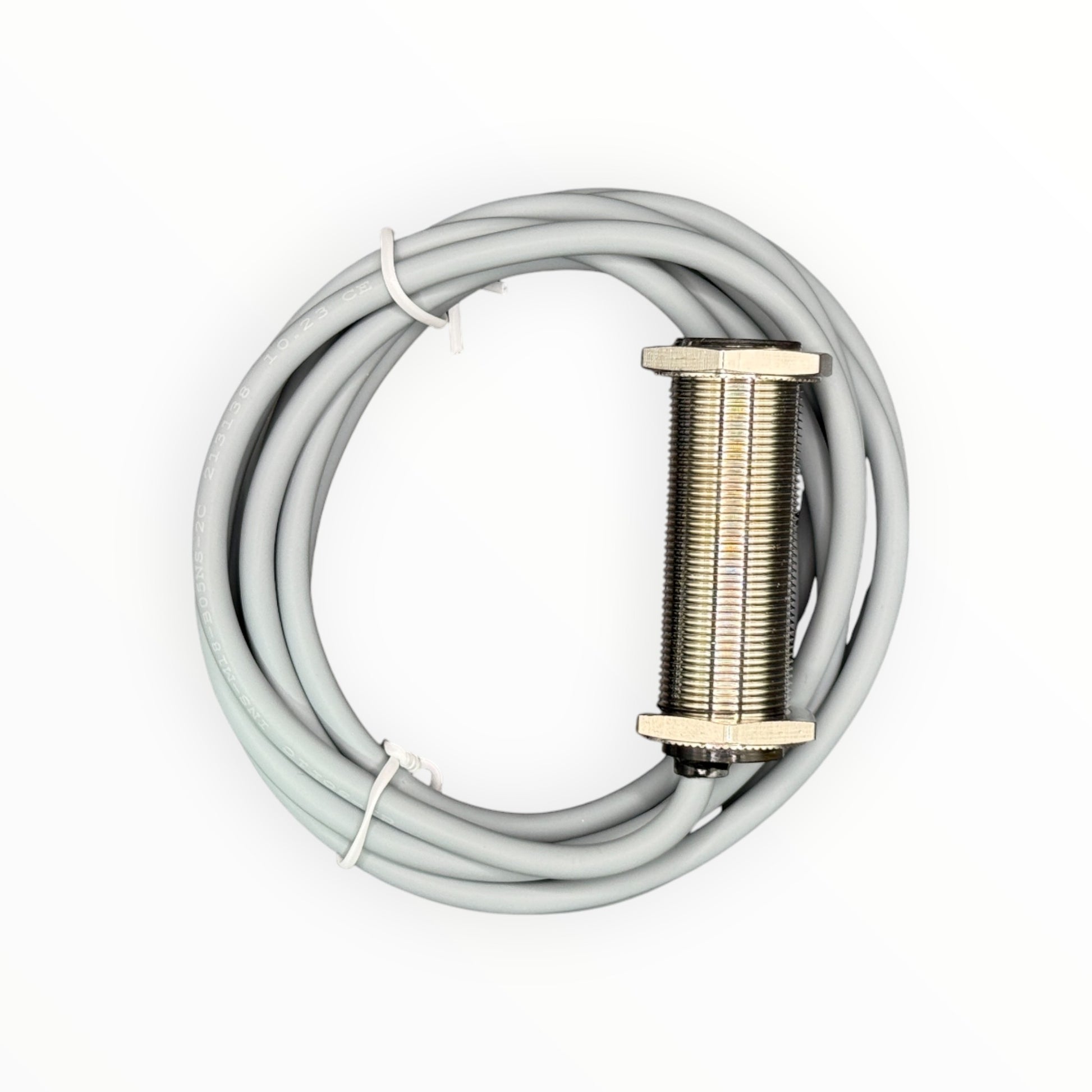

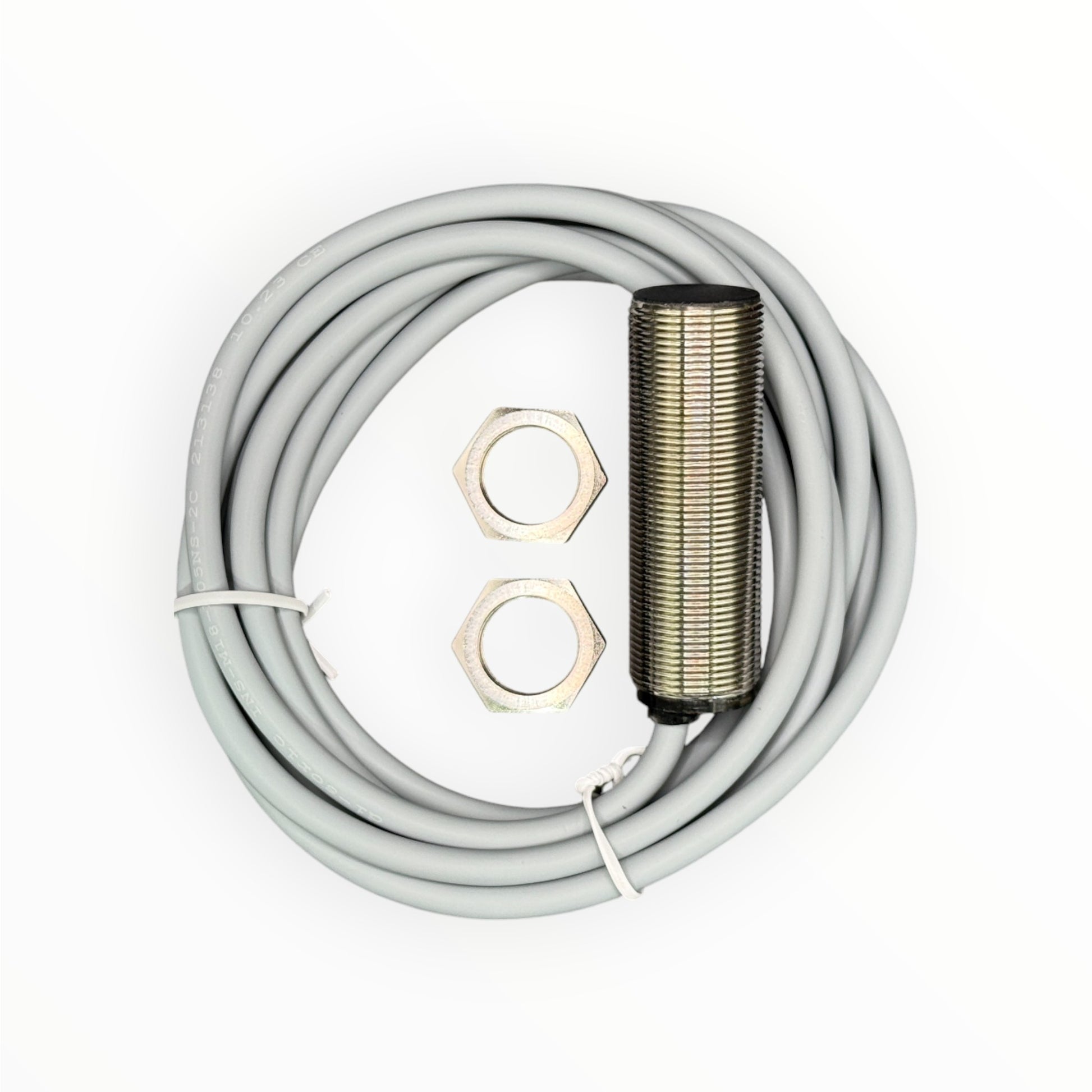

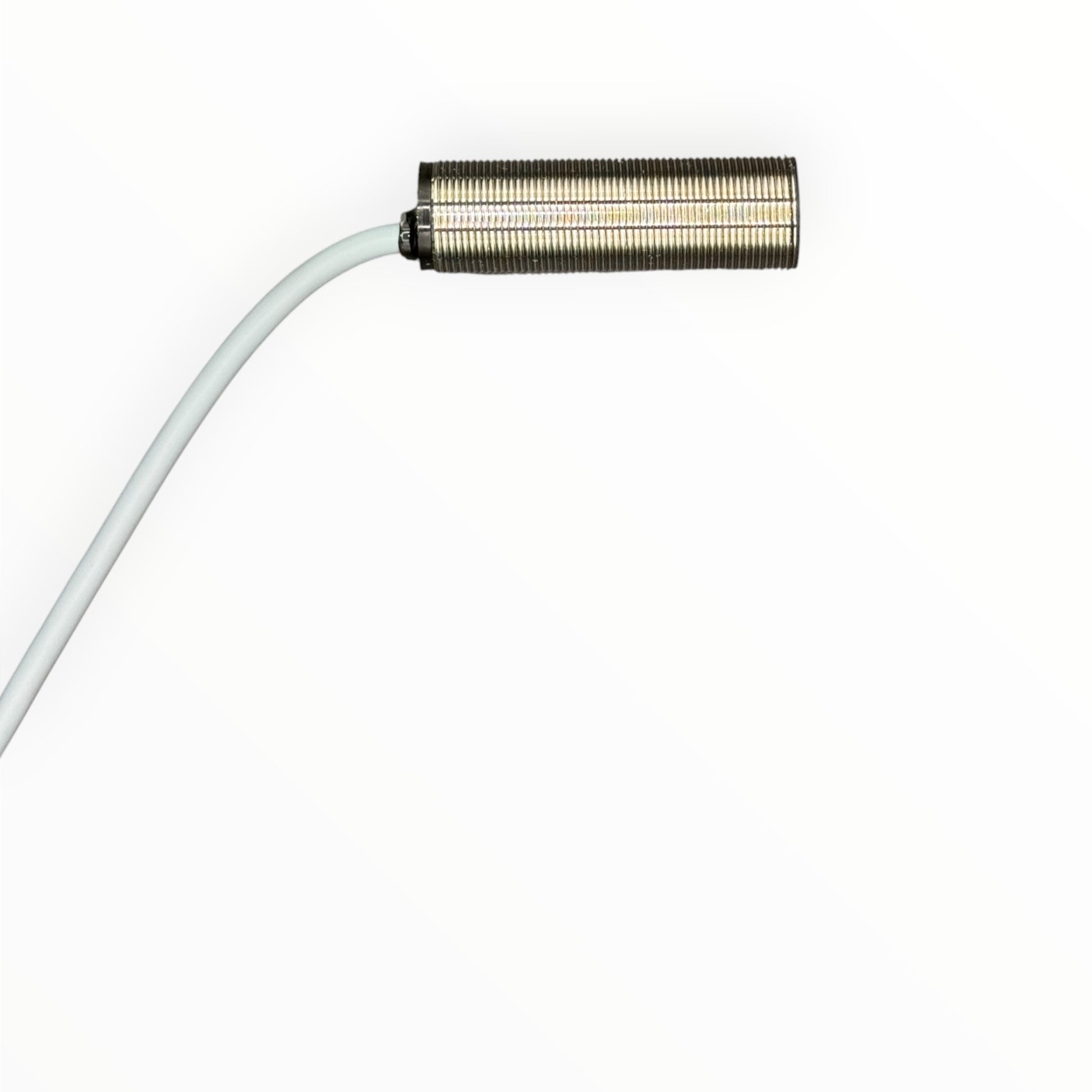

Sensor inductivo M18 NPN NO rasante de 5 mm, di-soric, con cable de 2 m. Cuerpo de latón niquelado de 55 mm que se puede embutir a ras en el soporte metálico, protegido de golpes de las piezas, apto para transportadores, prensas y máquinas de embalaje. Su salida normalmente abierta entrega señal cuando detecta metal. Trae cable PVC altamente flexible de 2 m para cablear directo a la bornera.

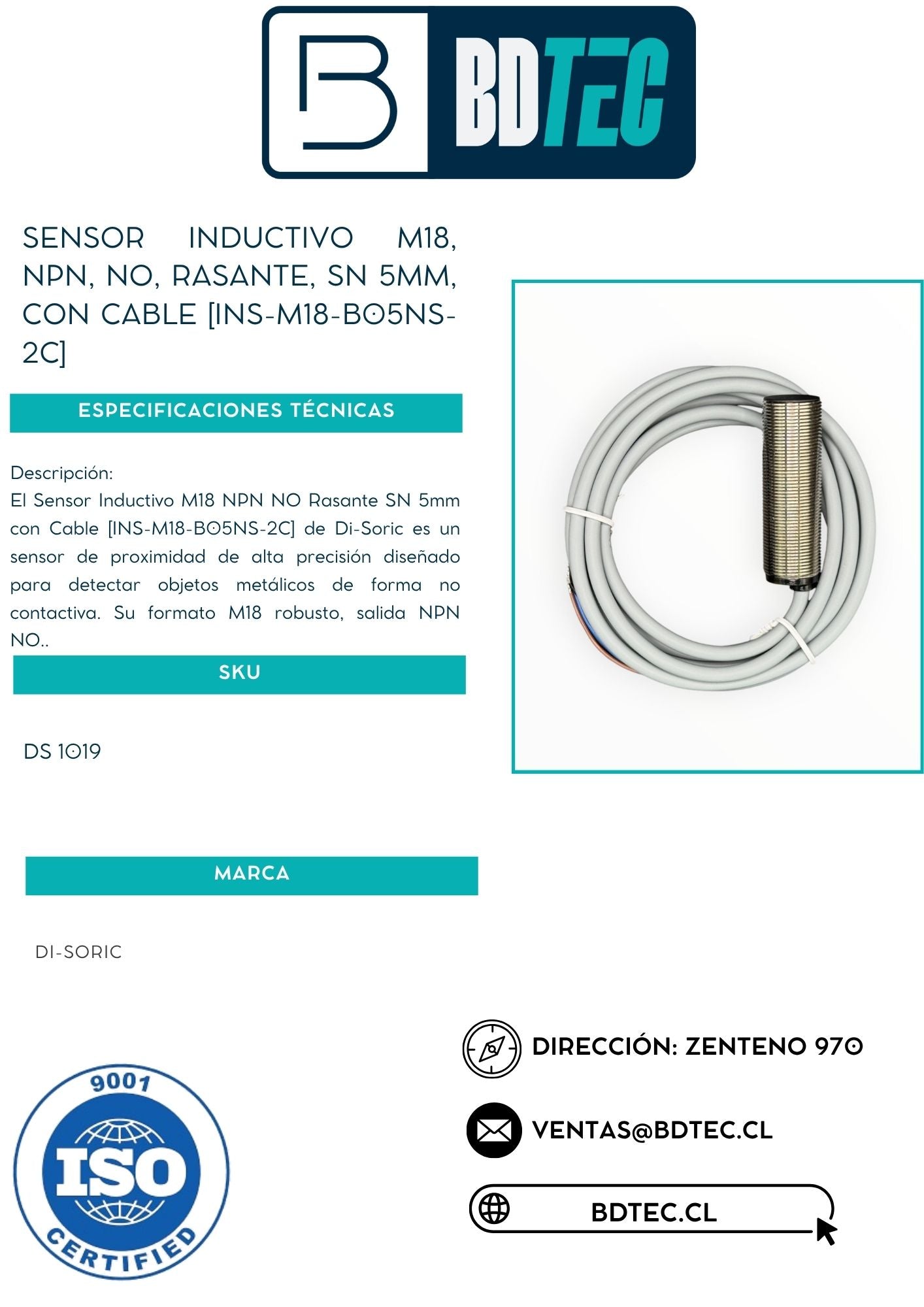

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloINS-M18-B05NS-2C
Marcadi-soric
SerieINS Standard
TipoSensor inductivo cilíndrico, rosca M18 x 1
Distancia de detección5 mm, rasante (flush)
Placa de medición estándar18 x 18 x 1 mm
SalidaNPN, NO (normalmente abierto), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación500 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaLatón niquelado, largo 55 mm
ConexiónCable PVC altamente flexible de 2 m, 3 hilos (café, azul, negro)
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. La versión con cable es más compacta y económica; la de conector se cambia en segundos sin recablear. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 5 mm se mide con la placa estándar de 18 x 18 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 500 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.
