Características y ficha técnica

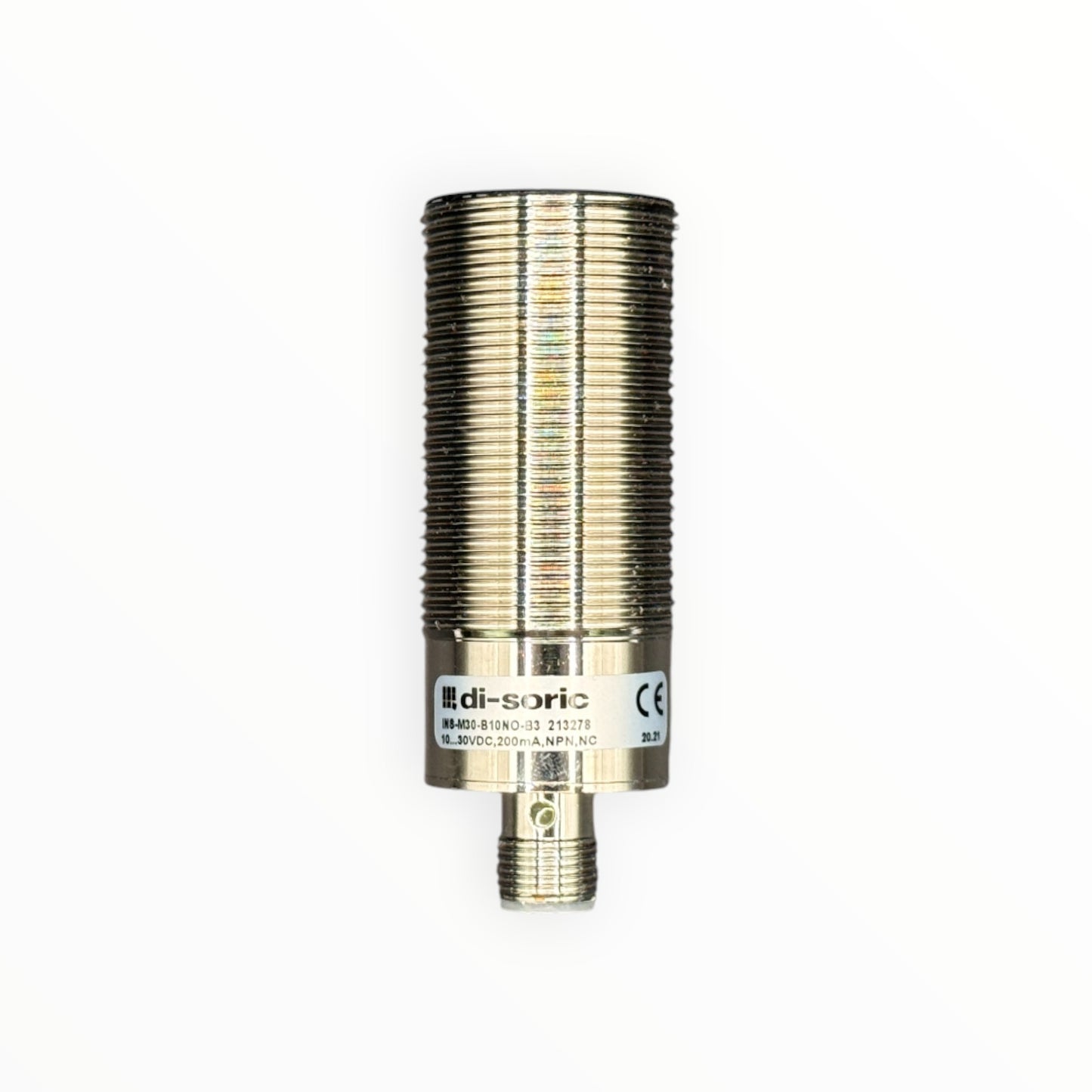

| Modelo | INS-M30-B10NO-B3 |
|---|---|
| Marca | di-soric |
| Serie | INS Standard, distancia de conmutación simple |
| Tipo | Sensor inductivo cilíndrico, rosca M30 x 1,5 |
| Distancia de detección | 10 mm, rasante (flush) |
| Placa de medición estándar | 30 x 30 x 1 mm |
| Salida | NPN, NC (normalmente cerrado), 200 mA máx. |
| Alimentación | 10 a 30 VDC |
| Consumo propio | 10 mA |
| Caída de tensión | 1,5 VDC máx. |
| Histéresis | menor a 10 % |
| Frecuencia de conmutación | 900 Hz |
| Protecciones | Contra cortocircuito |
| Indicador | LED de estado de conmutación |
| Carcasa | Latón niquelado, largo 78 mm |

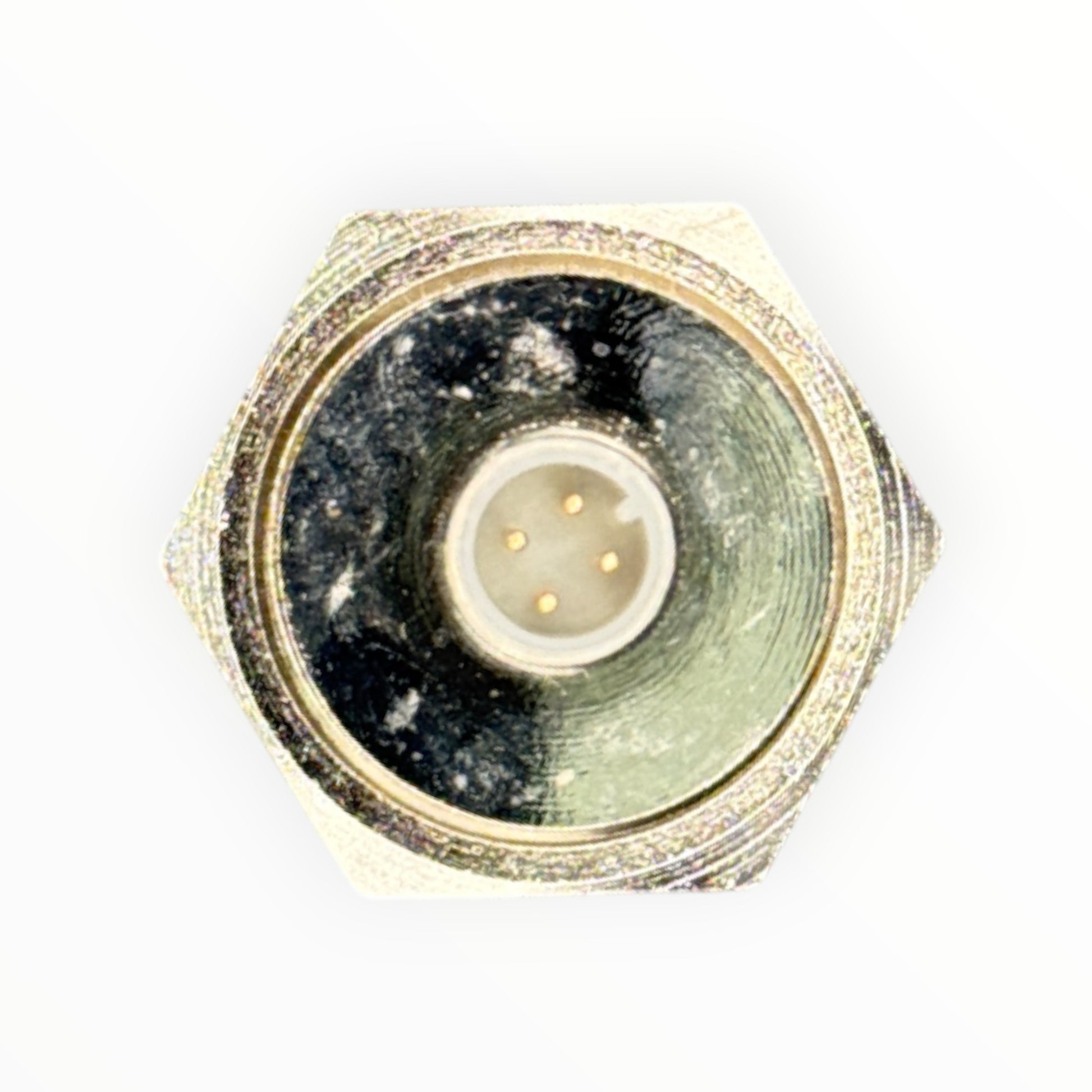

| Conexión | Conector metálico M12, 3 pines, codificación A (pin 1 café +, pin 2 blanco salida, pin 3 azul −) |
| Temperatura de operación | -25 °C a +70 °C |
| Grado de protección | IP67 |
| Clase de protección | III, operación con muy baja tensión de protección |
Importante: en esta versión NC la salida va en el pin 2 (hilo blanco del cable), no en el pin 4 (negro) como en la versión NO. Revisa el cableado si reemplazas un sensor NO por este.
¿Cómo elegir?
Usa NC cuando necesites una señal permanente que se corte al aparecer la pieza, o cuando quieras que un cable dañado se note como falla en el PLC. Para señal solo al detectar, elige la versión NO (INS-M30-B10NS-B3). Al ser NPN, conmuta a 0 V y va con entradas sinking. La versión con conector sirve si el sensor se cambia seguido o si la máquina ya usa cables M12; si buscas el cuerpo más corto, la versión con cable mide 55 mm. El alcance de 10 mm se mide con placa de 30 x 30 x 1 mm.
