DI-SORICSerie INS Standard, distancia de conmutación simple · Sensores

Sensor inductivo M30, NPN, NC, rasante, sn 10 mm, con cable

Sensor inductivo M30, NPN, NC, rasante, sn 10 mm, con cable

SKU: DS 1027 · Modelo INS-M30-B10NO-2C

SalidaNPN, NC
Distancia de detección10 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar30 x 30 x 1 mm

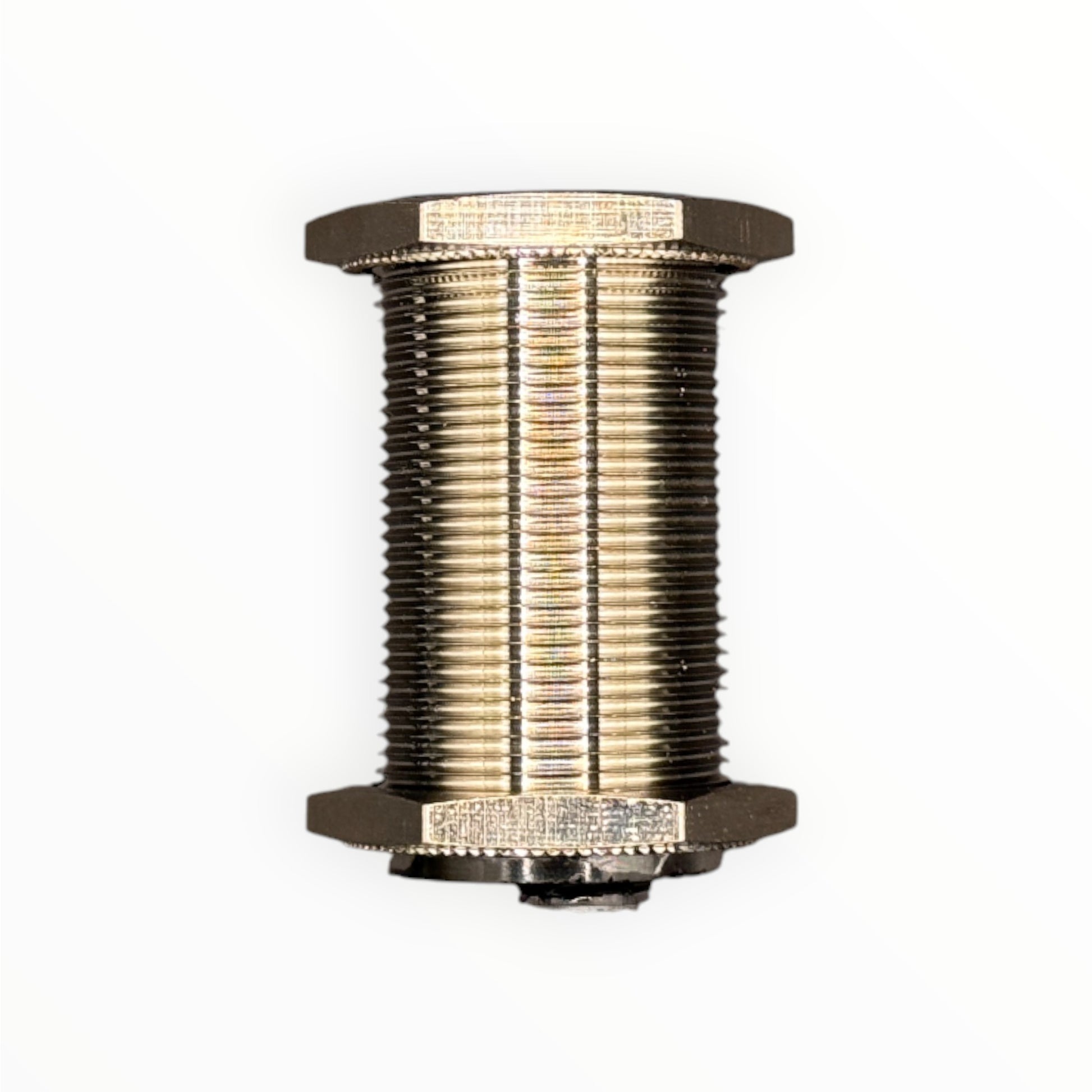

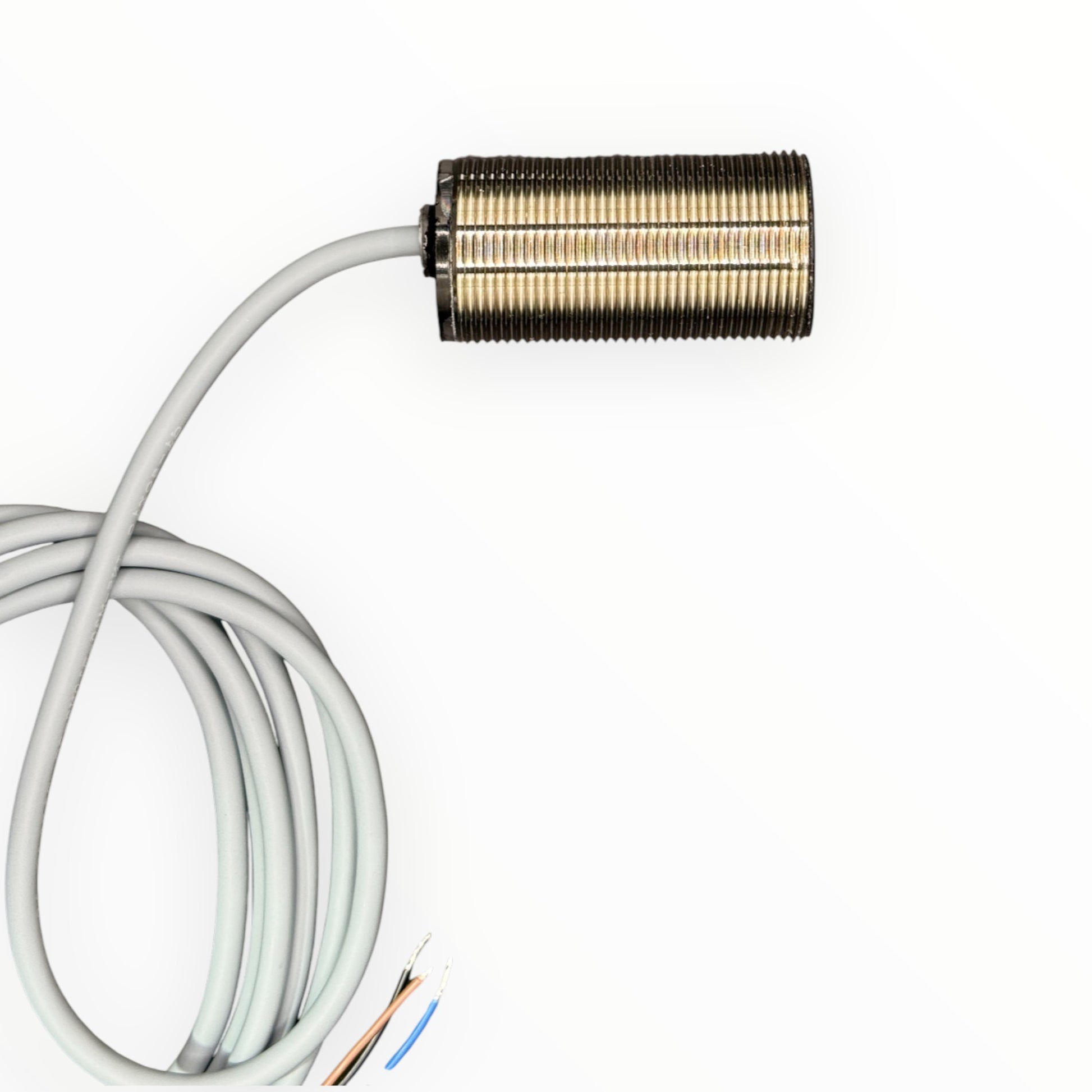

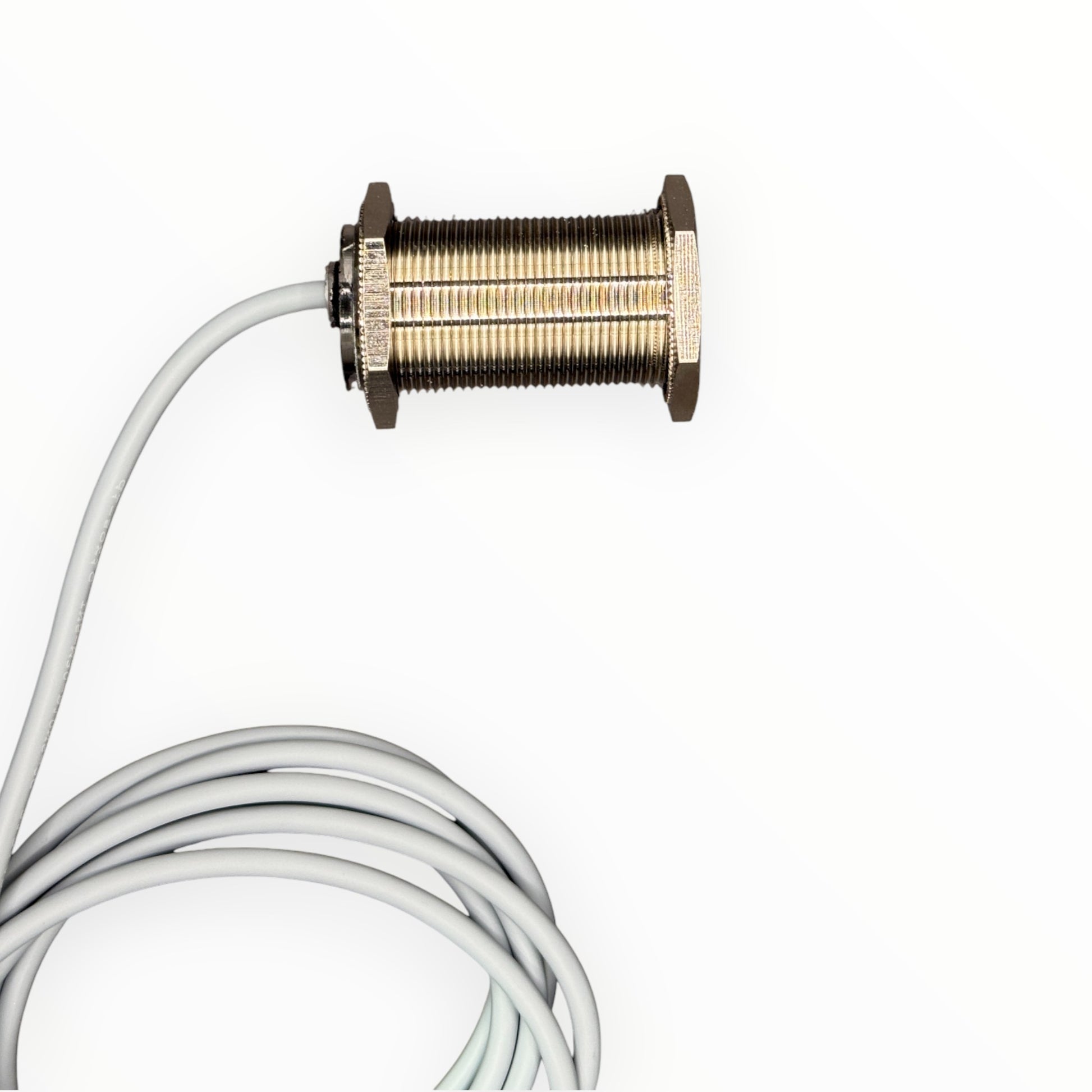

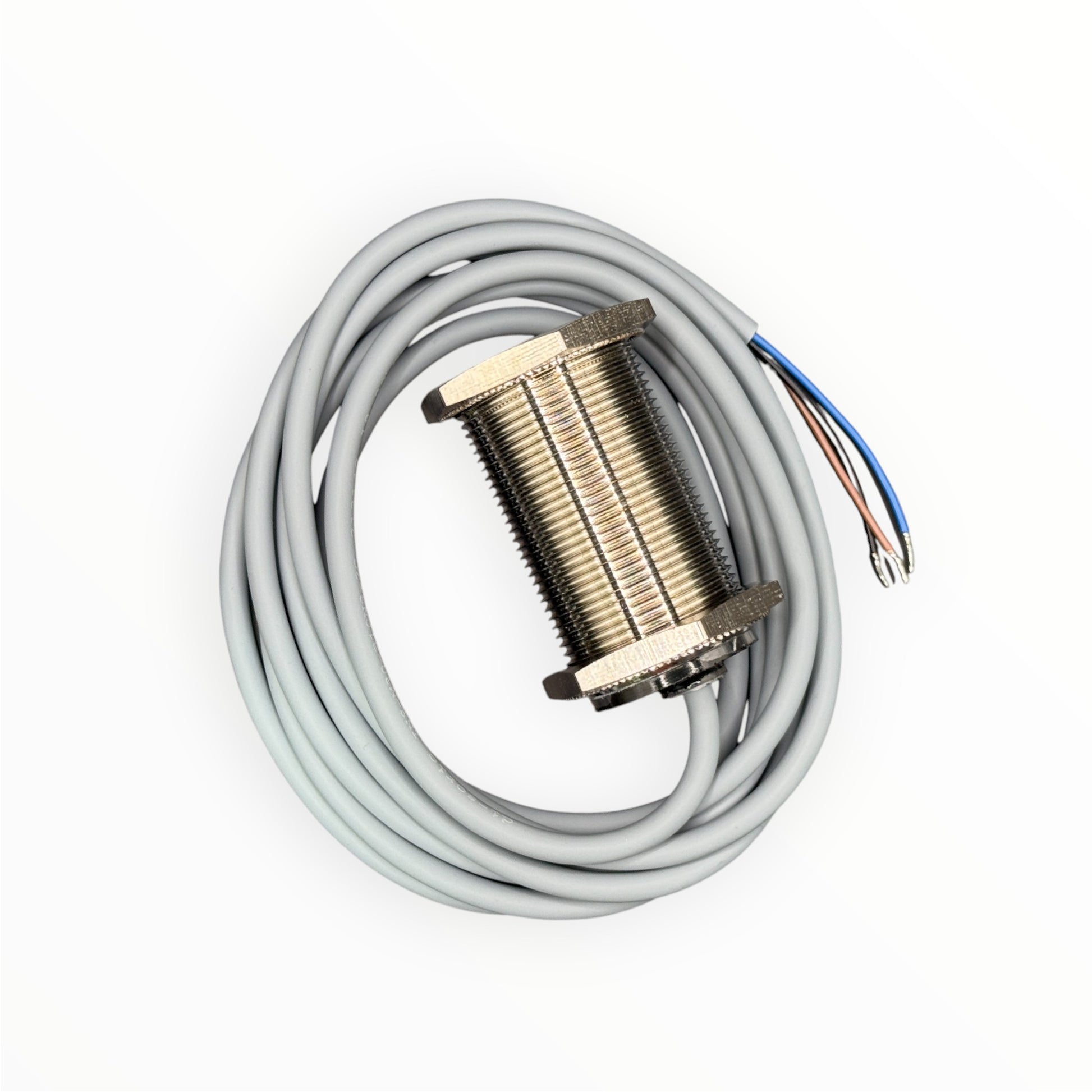

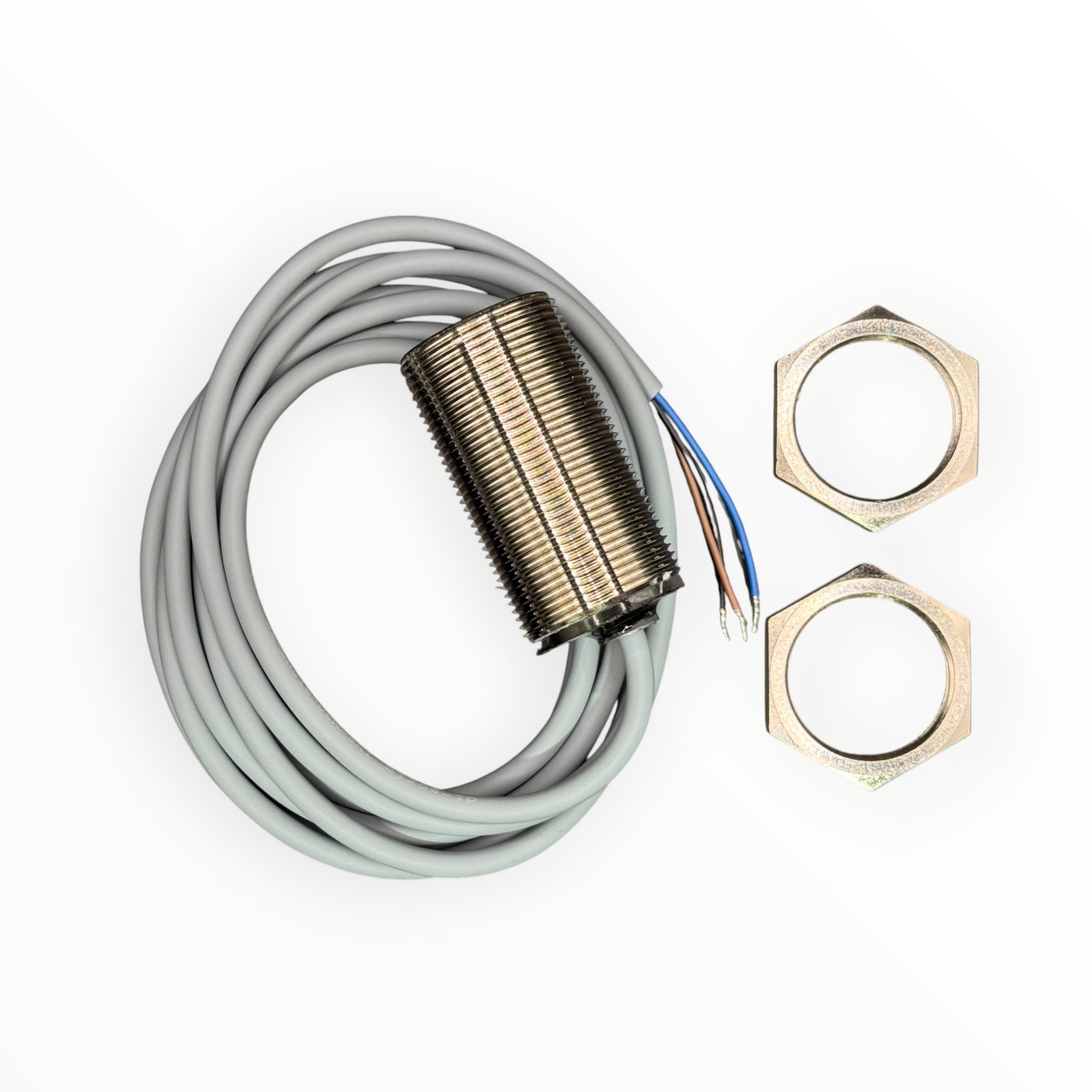

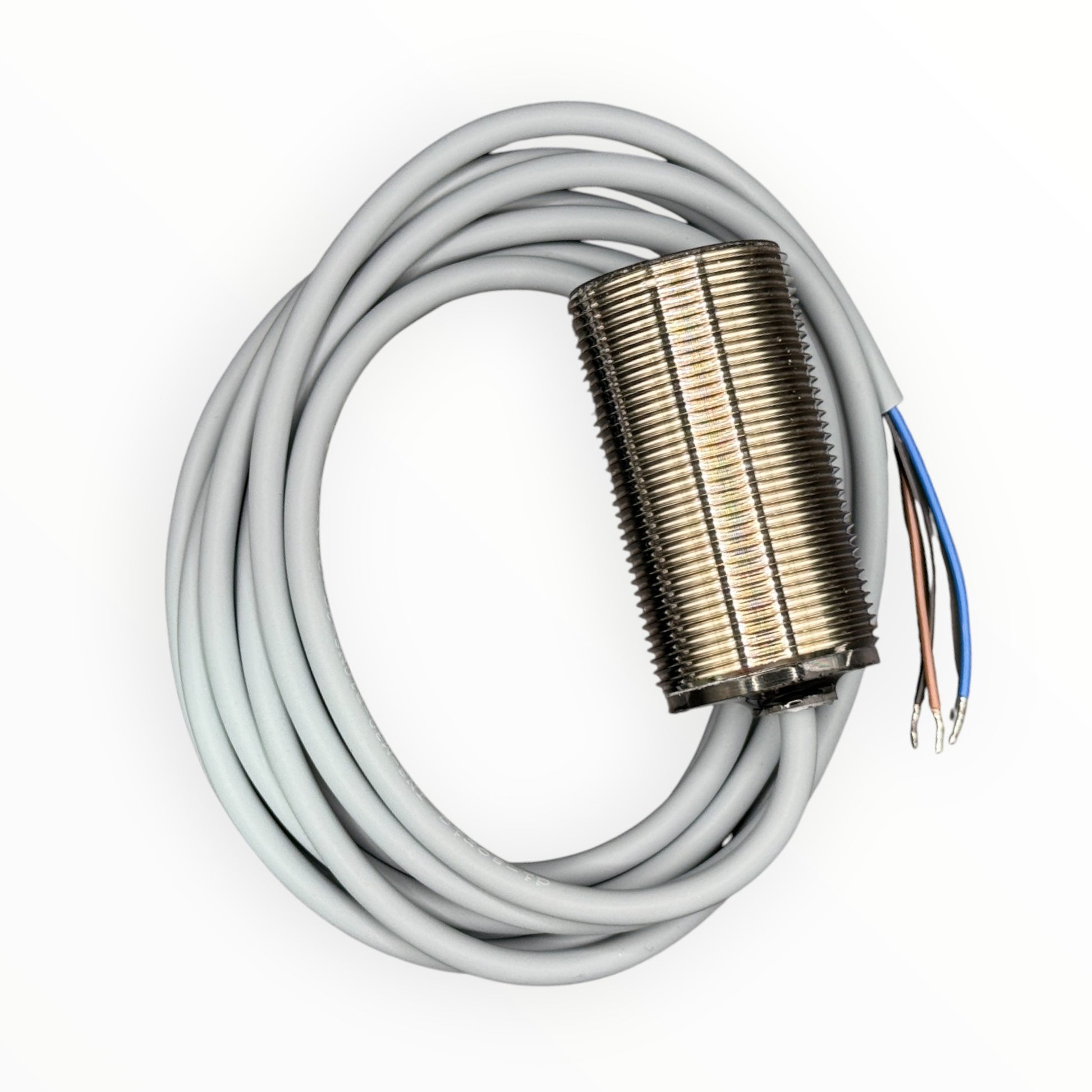

Sensor inductivo M30 NPN NC rasante de 10 mm, di-soric, con cable de 2 m. Rosca M30 x 1,5 y cuerpo de latón niquelado de 55 mm. Su salida normalmente cerrada mantiene la señal mientras no hay metal frente a la cara y la corta al detectar: sirve para vigilar ausencia de pieza o para que un corte de cable se lea como falla. Detecta a 10 mm montado a ras y trae cable PVC altamente flexible de 2 m.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloINS-M30-B10NO-2C
Marcadi-soric
SerieINS Standard, distancia de conmutación simple
TipoSensor inductivo cilíndrico, rosca M30 x 1,5
Distancia de detección10 mm, rasante (flush)
Placa de medición estándar30 x 30 x 1 mm
SalidaNPN, NC (normalmente cerrado), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación900 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaLatón niquelado, largo 55 mm
ConexiónCable PVC altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

La salida NC tiene sentido cuando la condición normal es "sin pieza" y quieres que cualquier cambio, incluido un cable cortado, apague la entrada del PLC. Si en cambio necesitas señal solo al detectar, elige la versión NO (INS-M30-B10NS-2C). Por ser NPN, la salida lleva la carga a 0 V y se conecta a entradas sinking. Si prefieres poder cambiar el sensor sin tocar la bornera, está el mismo modelo con conector M12 (INS-M30-B10NO-B3). La distancia de 10 mm se mide con una placa de 30 x 30 x 1 mm.
