Sensor inductivo M30, NPN, NO, rasante, sn 10 mm, con cable

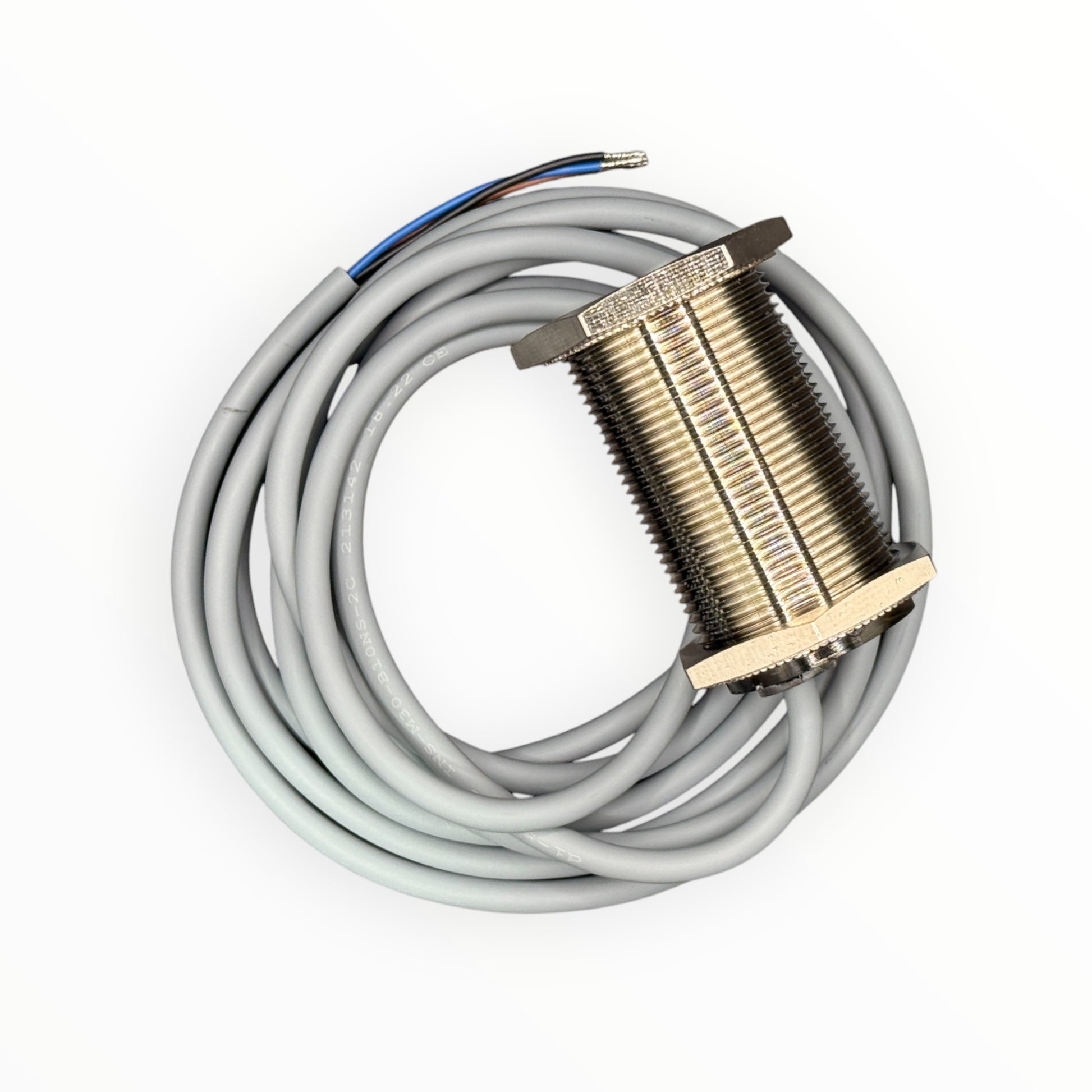

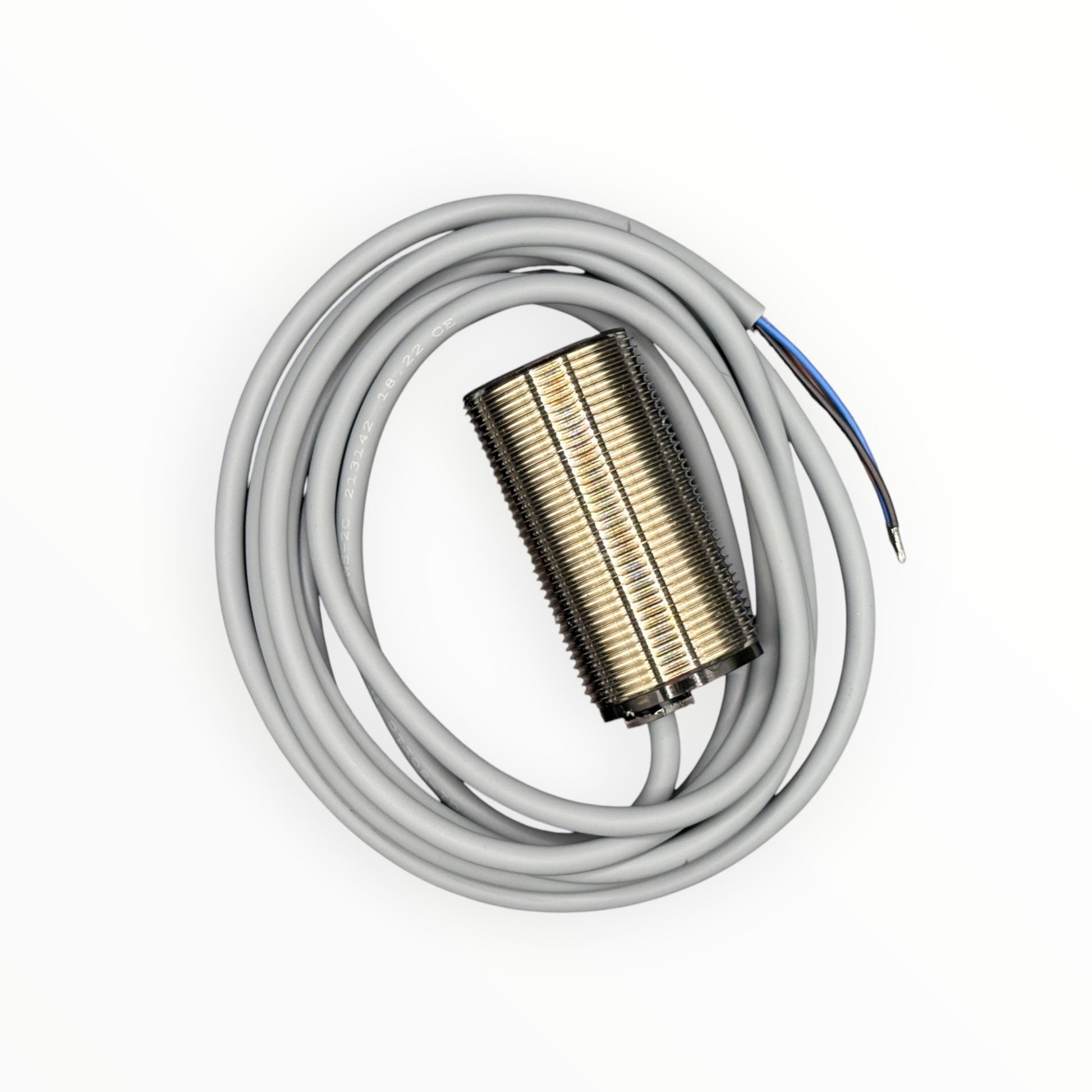

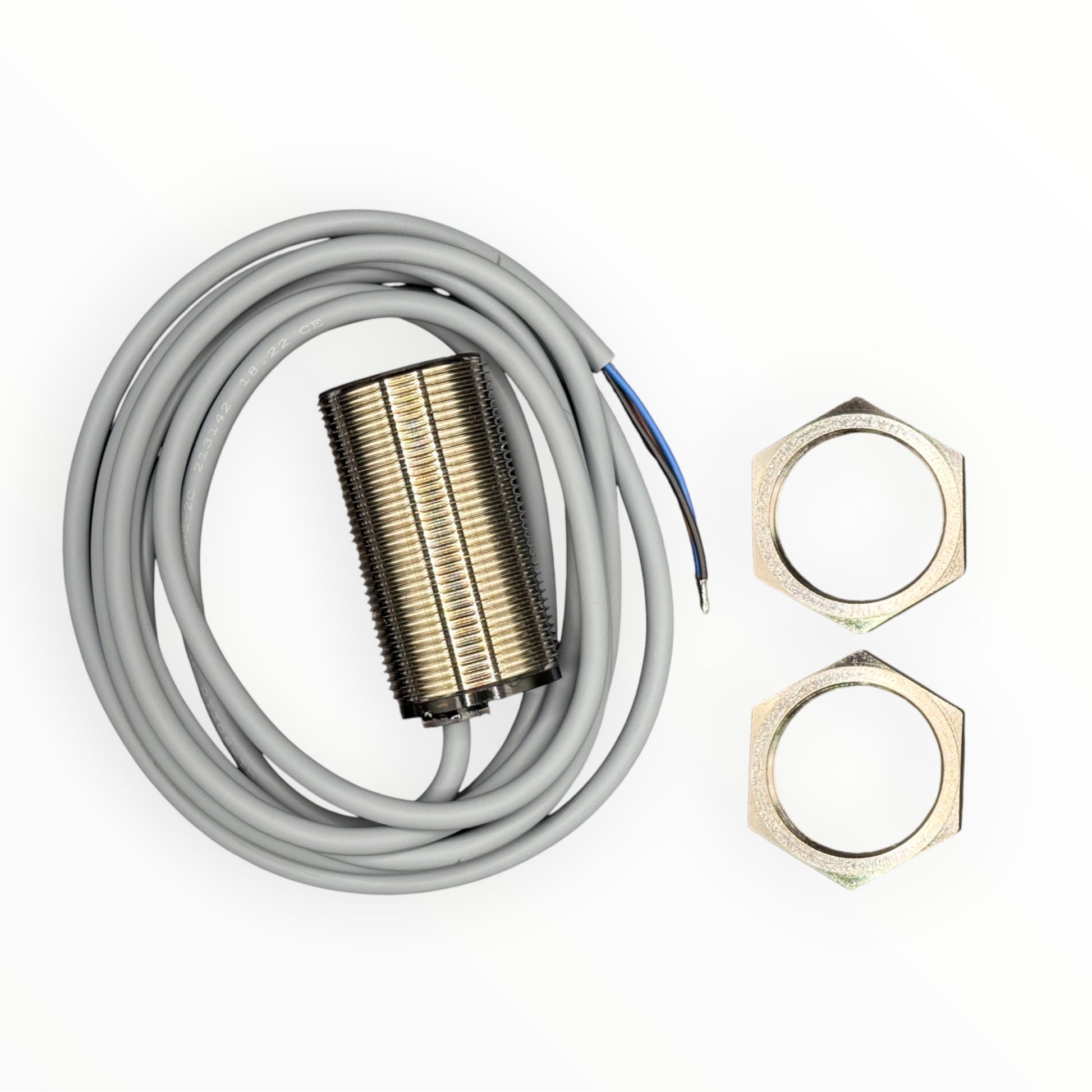

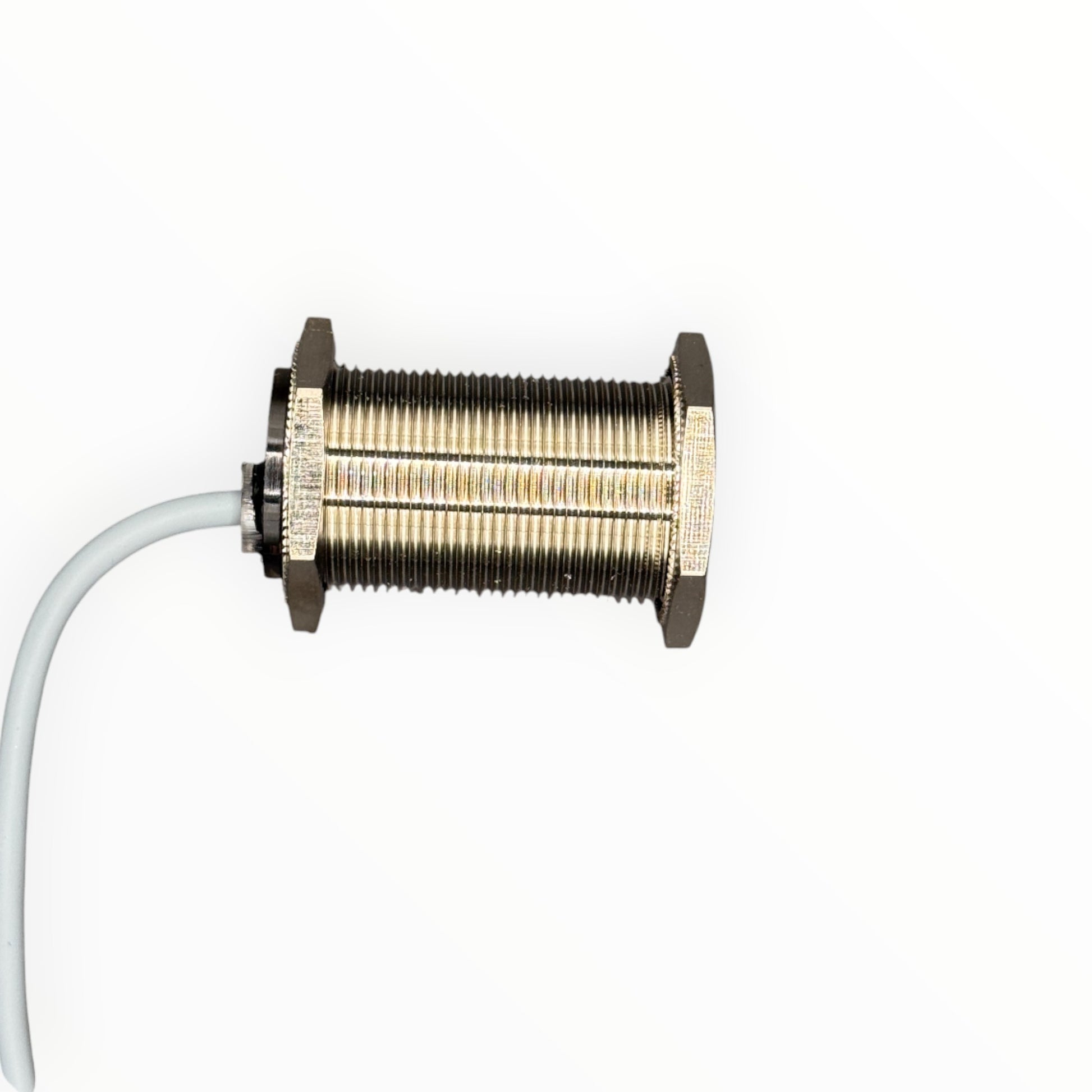

Sensor inductivo M30 NPN NO rasante de 10 mm, di-soric, con cable de 2 m. Rosca M30 x 1,5 y cuerpo corto de latón niquelado de 55 mm, que cabe donde un M30 con conector no entra. Detecta metal a 10 mm montado a ras y su salida normalmente abierta conmuta a 0 V cuando hay pieza. El cable PVC altamente flexible de 2 m va directo a la bornera, sin conector intermedio.

Características y ficha técnica

• Modelo: INS-M30-B10NS-2C
• Marca: di-soric
• Serie: INS Standard, distancia de conmutación simple
• Tipo: Sensor inductivo cilíndrico, rosca M30 x 1,5
• Distancia de detección: 10 mm, rasante (flush)
• Placa de medición estándar: 30 x 30 x 1 mm
• Salida: NPN, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: 10 mA
• Caída de tensión: 1,5 VDC máx.
• Histéresis: menor a 10 %
• Frecuencia de conmutación: 900 Hz
• Protecciones: Contra cortocircuito
• Indicador: LED de estado de conmutación

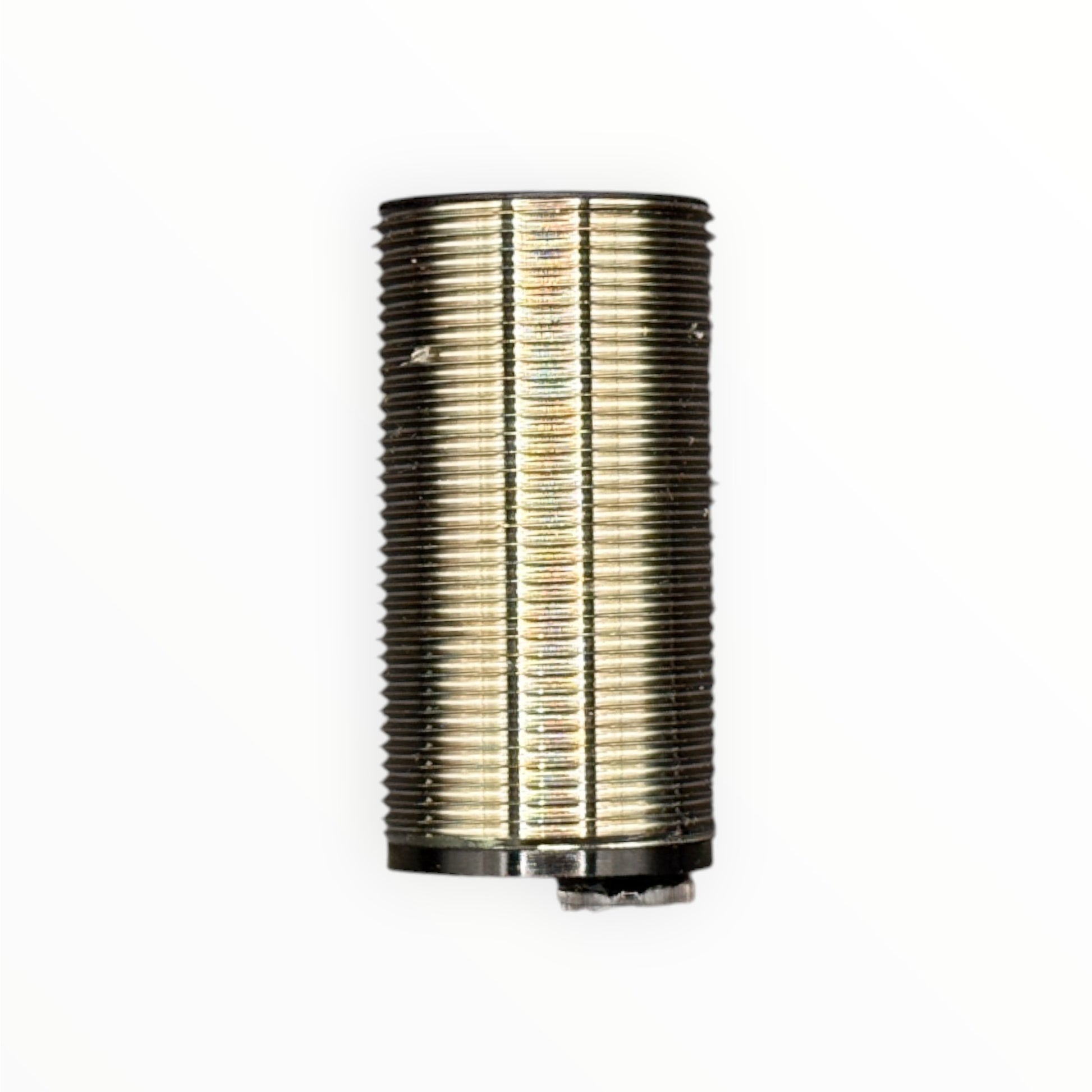

• Carcasa: Latón niquelado, largo 55 mm
• Conexión: Cable PVC altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

Este sensor es NPN: úsalo con entradas sinking, en las que la salida del sensor lleva la carga a 0 V. Para entradas sourcing busca el PNP equivalente (INS-M30-B10PS-2C). Al ser NO, la señal aparece solo al detectar la pieza; si prefieres una señal permanente que se corte al detectar, está la versión NC (INS-M30-B10NO-2C). Frente al modelo con conector M12, este ahorra 23 mm de largo y no necesita cable aparte. La distancia de 10 mm corresponde a la placa estándar de 30 x 30 x 1 mm. Como es rasante, puede quedar embutido en una placa metálica.

Productos compatibles

• Sensor inductivo M30, NPN, NO, rasante, sn10 mm, para conector M12/3P
• Sensor inductivo M30, NPN, NC, rasante, ns 10 mm, con cable
• Sensor inductivo M30, PNP, NO, rasante, ns 10 mm, con cable

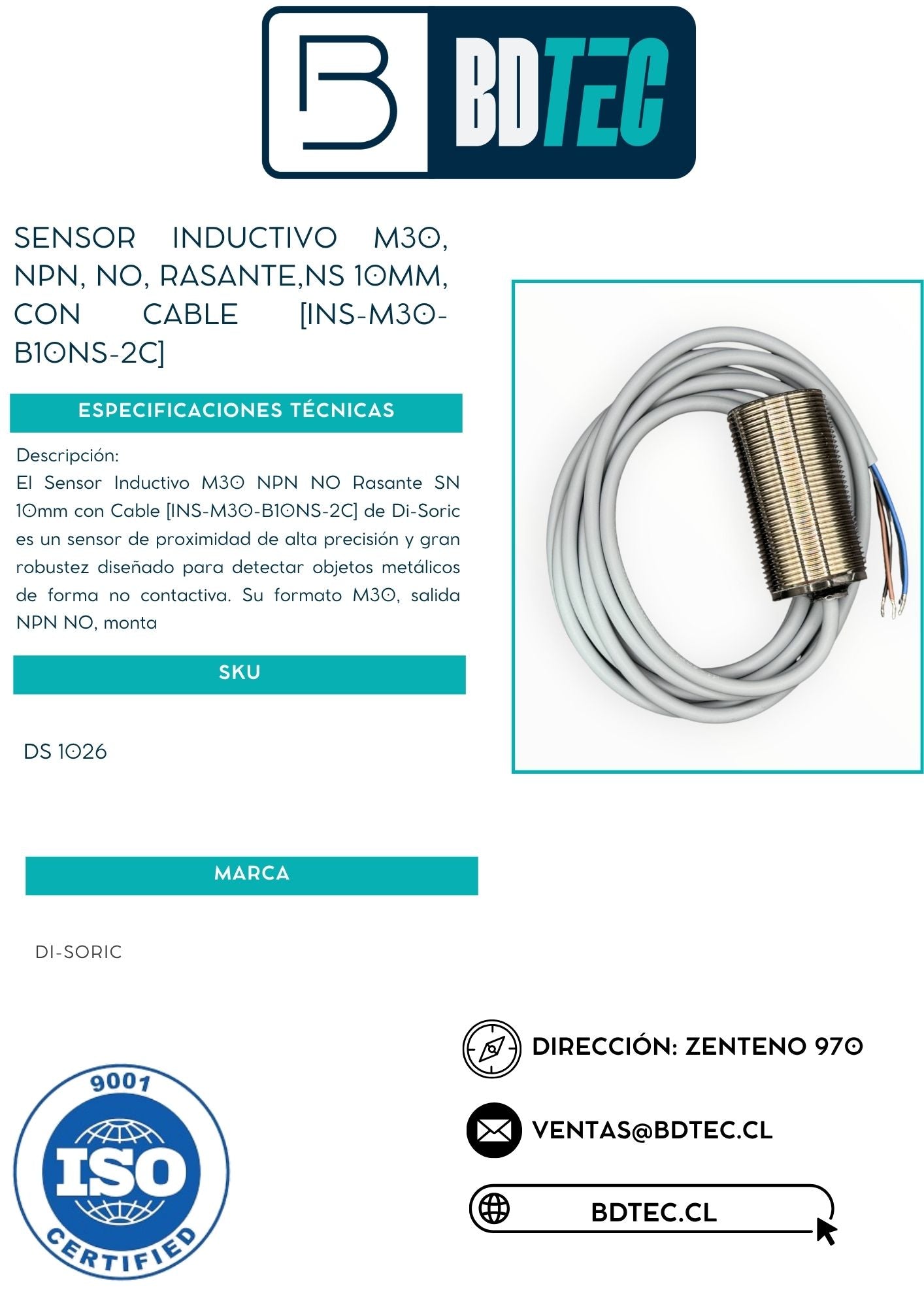

Ficha Técnica
