DI-SORICSerie INS Standard, distancia de conmutación simple · Sensores

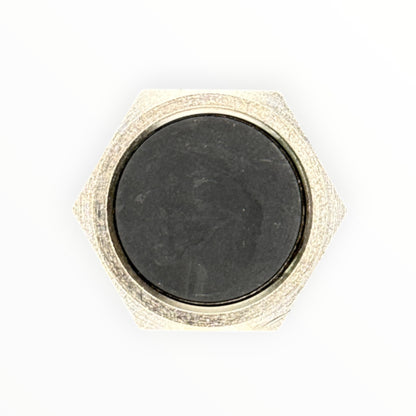

Sensor inductivo M30, NPN, NO, rasante, sn 10 mm, para conector M12/3P

Sensor inductivo M30, NPN, NO, rasante, sn 10 mm, para conector M12/3P

SKU: DS 1025 · Modelo INS-M30-B10NS-B3

SalidaNPN, NO
Distancia de detección10 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar30 x 30 x 1 mm

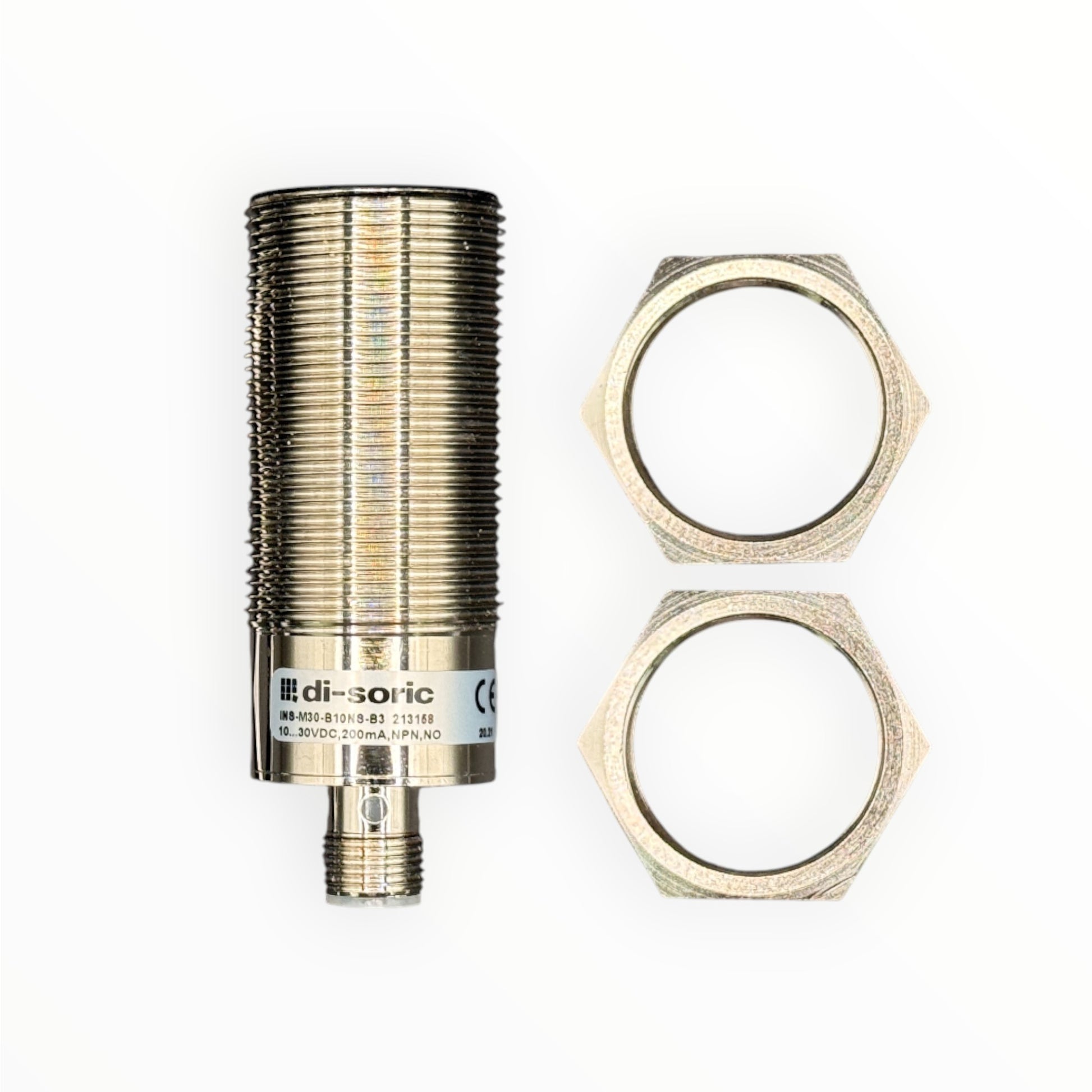

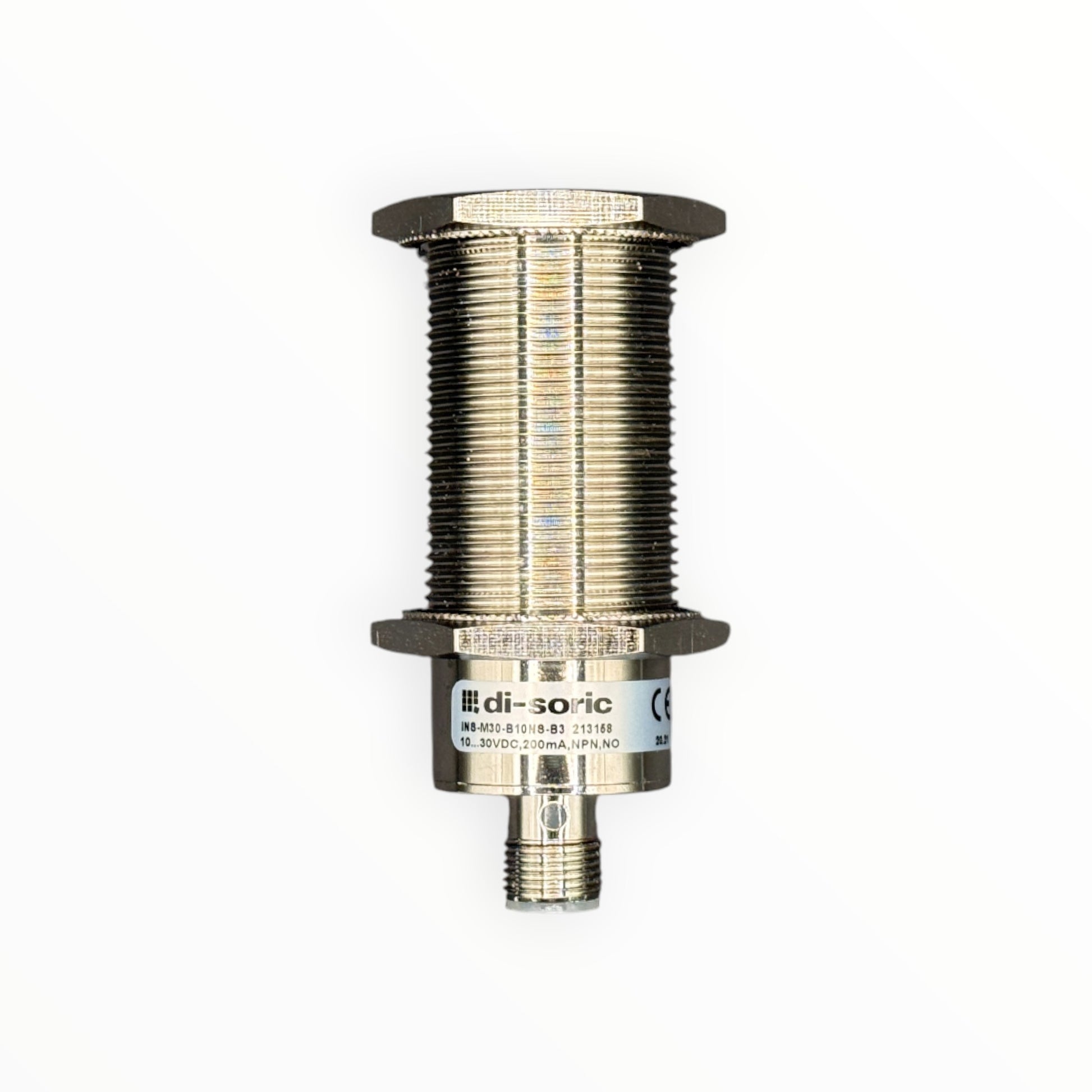

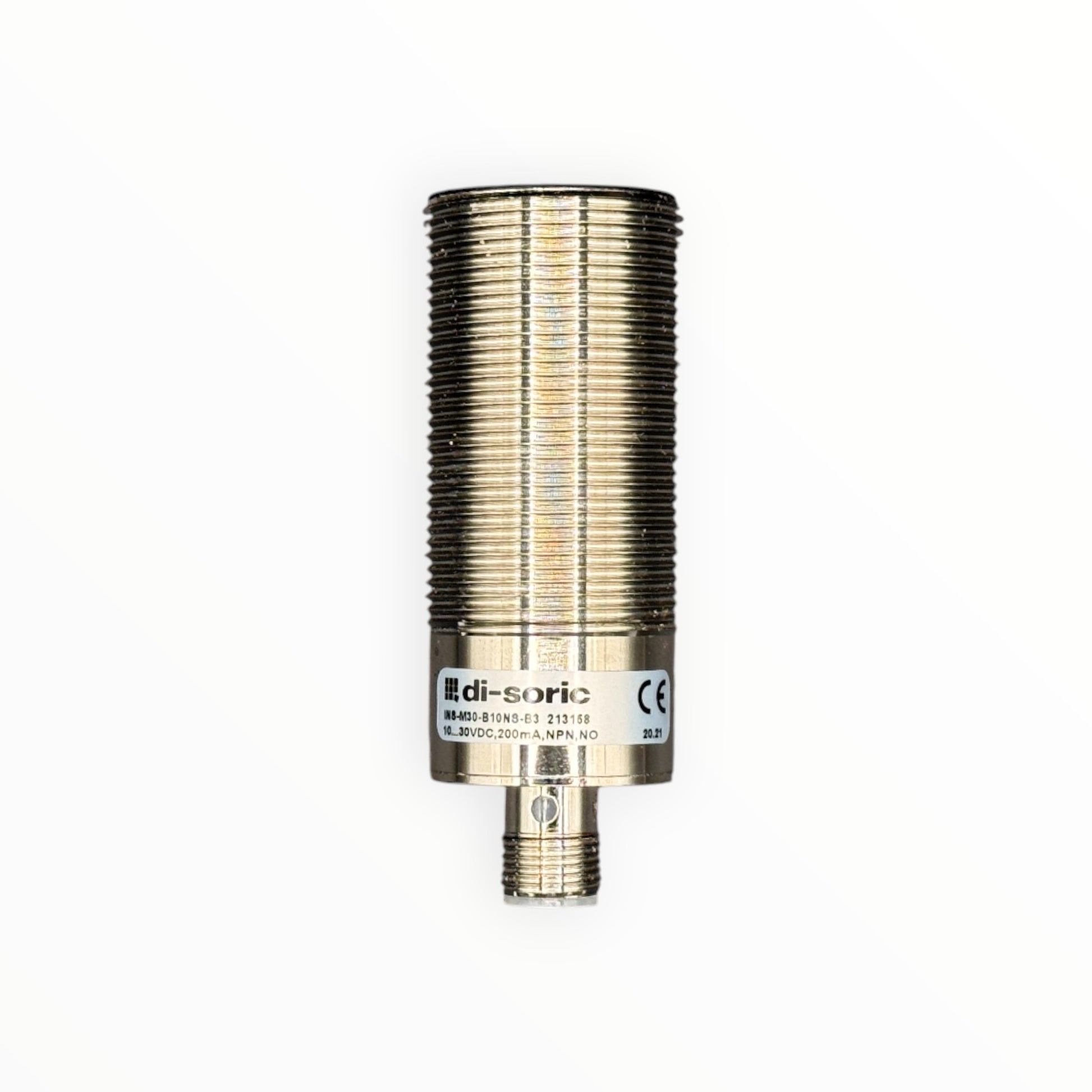

Sensor inductivo M30 NPN NO rasante de 10 mm, di-soric, con conector metálico M12 de 3 pines. La rosca M30 x 1,5 da 10 mm de alcance montado a ras, útil para detectar topes, flanges o piezas grandes con holgura mecánica. Cuerpo de latón niquelado de 78 mm. Su salida normalmente abierta conmuta a 0 V cuando detecta metal, y el conector permite cambiar el sensor sin recablear el tablero.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloINS-M30-B10NS-B3
Marcadi-soric
SerieINS Standard, distancia de conmutación simple
TipoSensor inductivo cilíndrico, rosca M30 x 1,5
Distancia de detección10 mm, rasante (flush)
Placa de medición estándar30 x 30 x 1 mm
SalidaNPN, NO (normalmente abierto), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación900 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaLatón niquelado, largo 78 mm

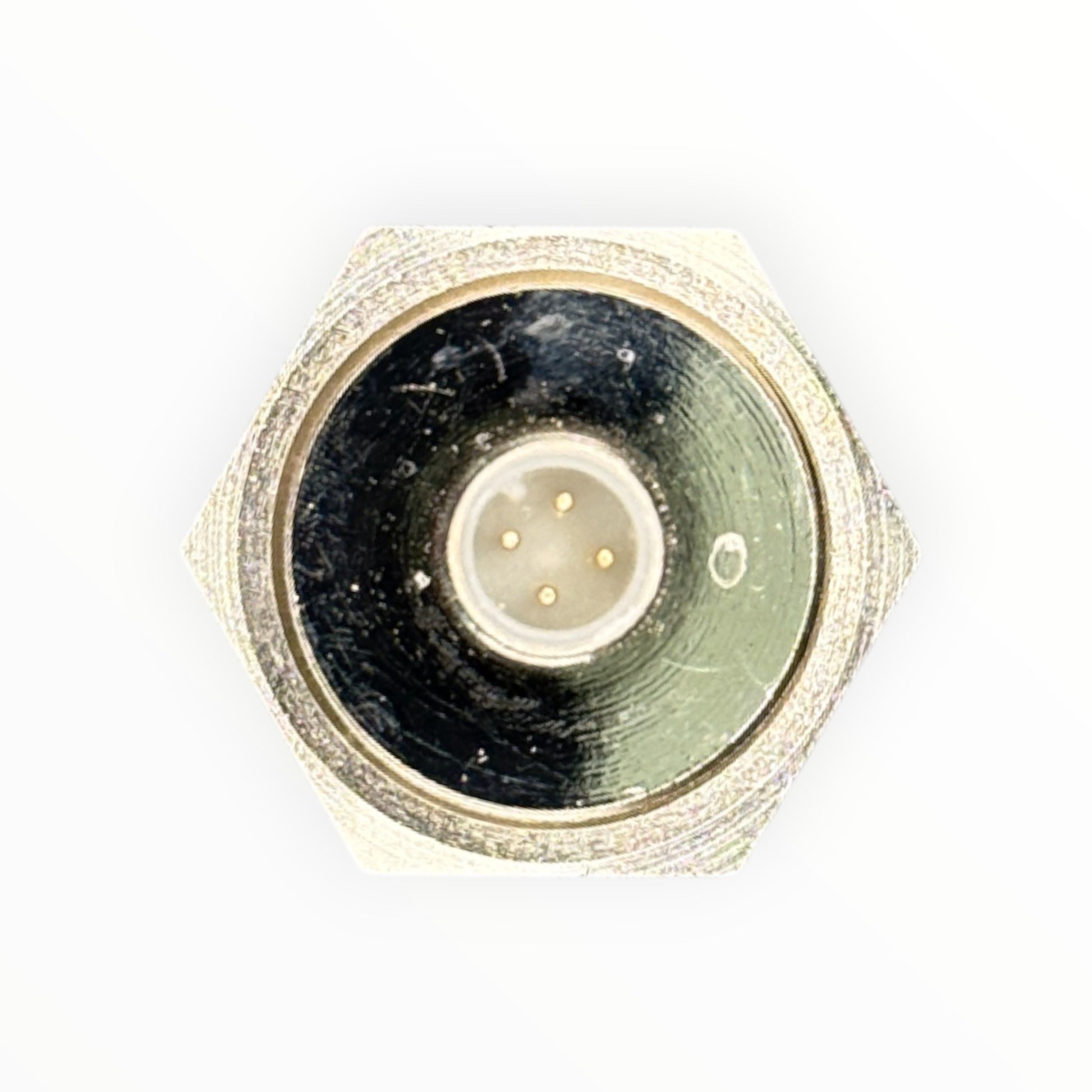

ConexiónConector metálico M12, 3 pines, codificación A (pin 1 café +, pin 4 negro salida, pin 3 azul −)
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

Elige NPN si tu PLC tiene entradas sinking: la salida lleva la carga a 0 V. Con entradas sourcing necesitas la versión PNP (INS-M30-B10PS-B3). Esta versión es NO: entrega señal solo cuando hay pieza; si necesitas lo contrario, está la NPN NC con conector (INS-M30-B10NO-B3). El conector M12 conviene en máquinas con mantención frecuente; la versión con cable es más corta (55 mm). La distancia de 10 mm se mide con una placa de 30 x 30 x 1 mm, así que deja margen si la pieza es más chica. Sirve para hasta 900 conmutaciones por segundo.
