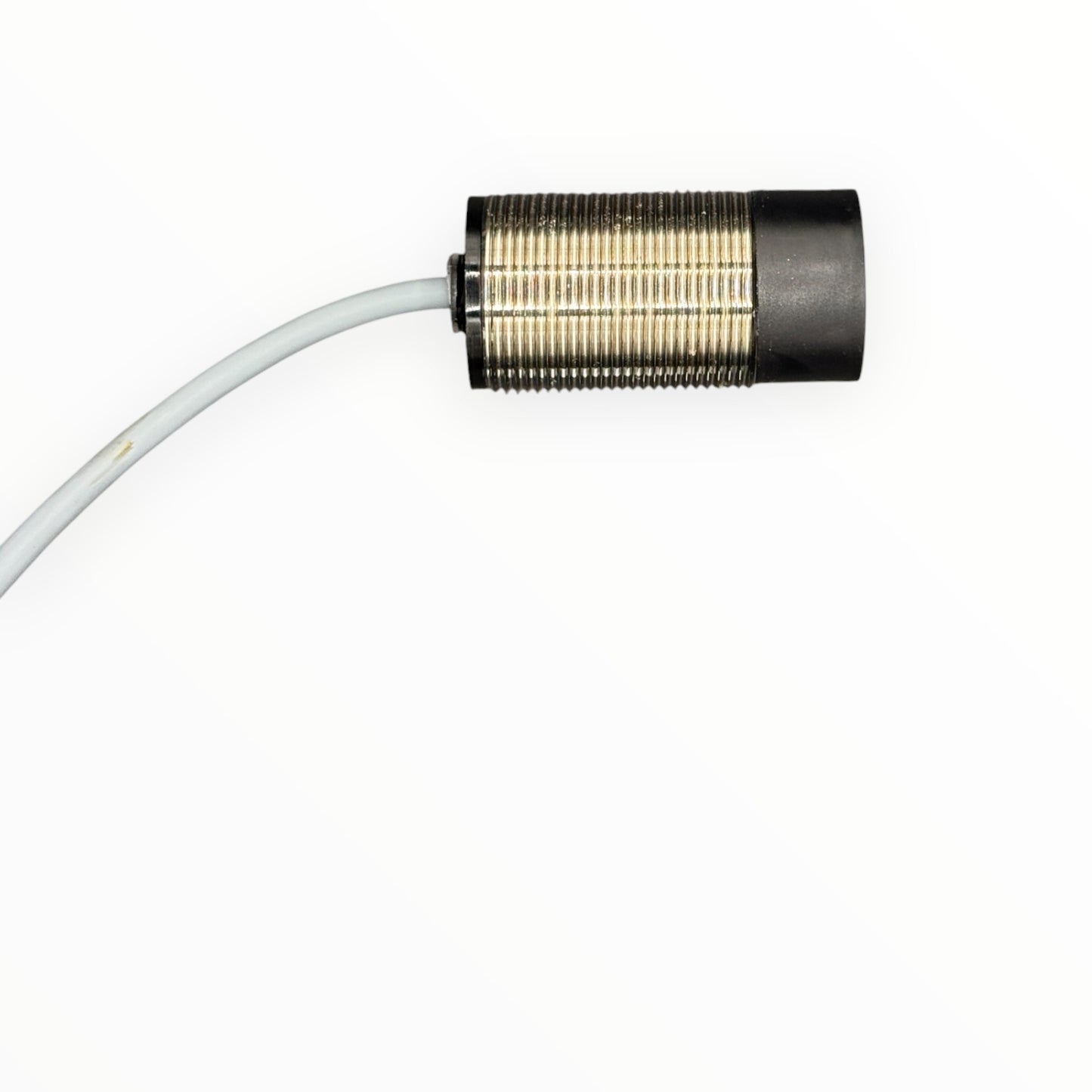

Sensor inductivo M30, PNP, NO, no rasante, sn 15 mm, con cable

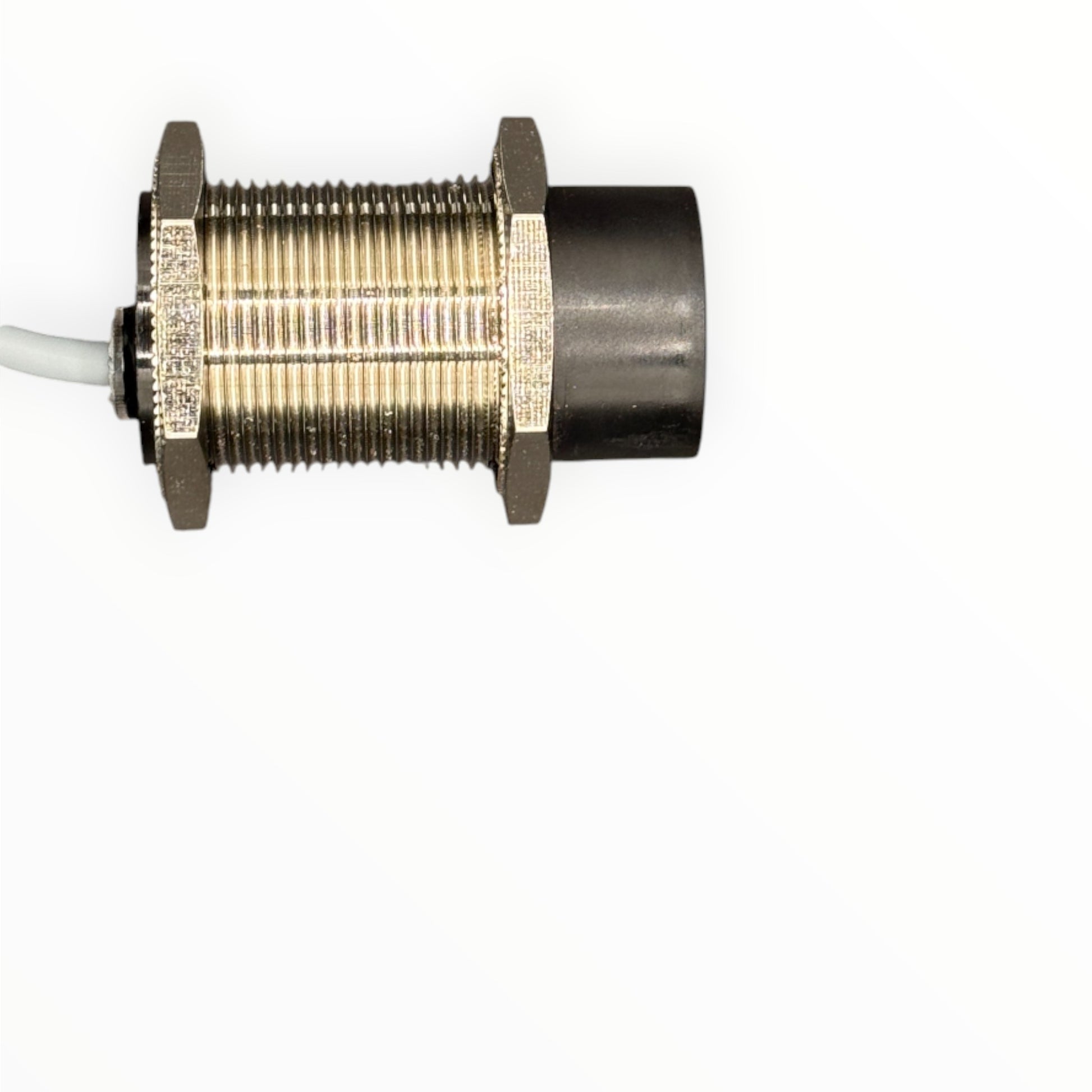

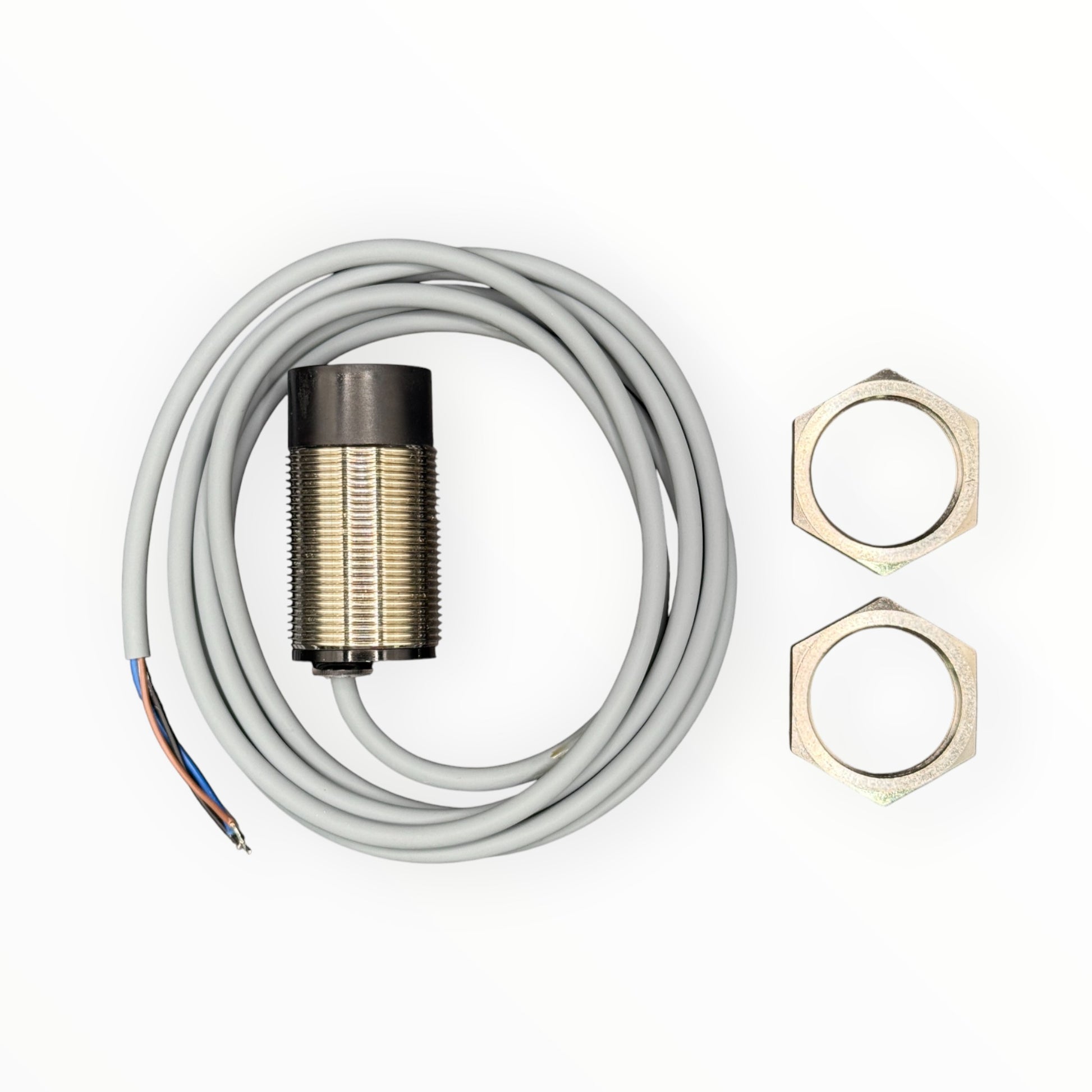

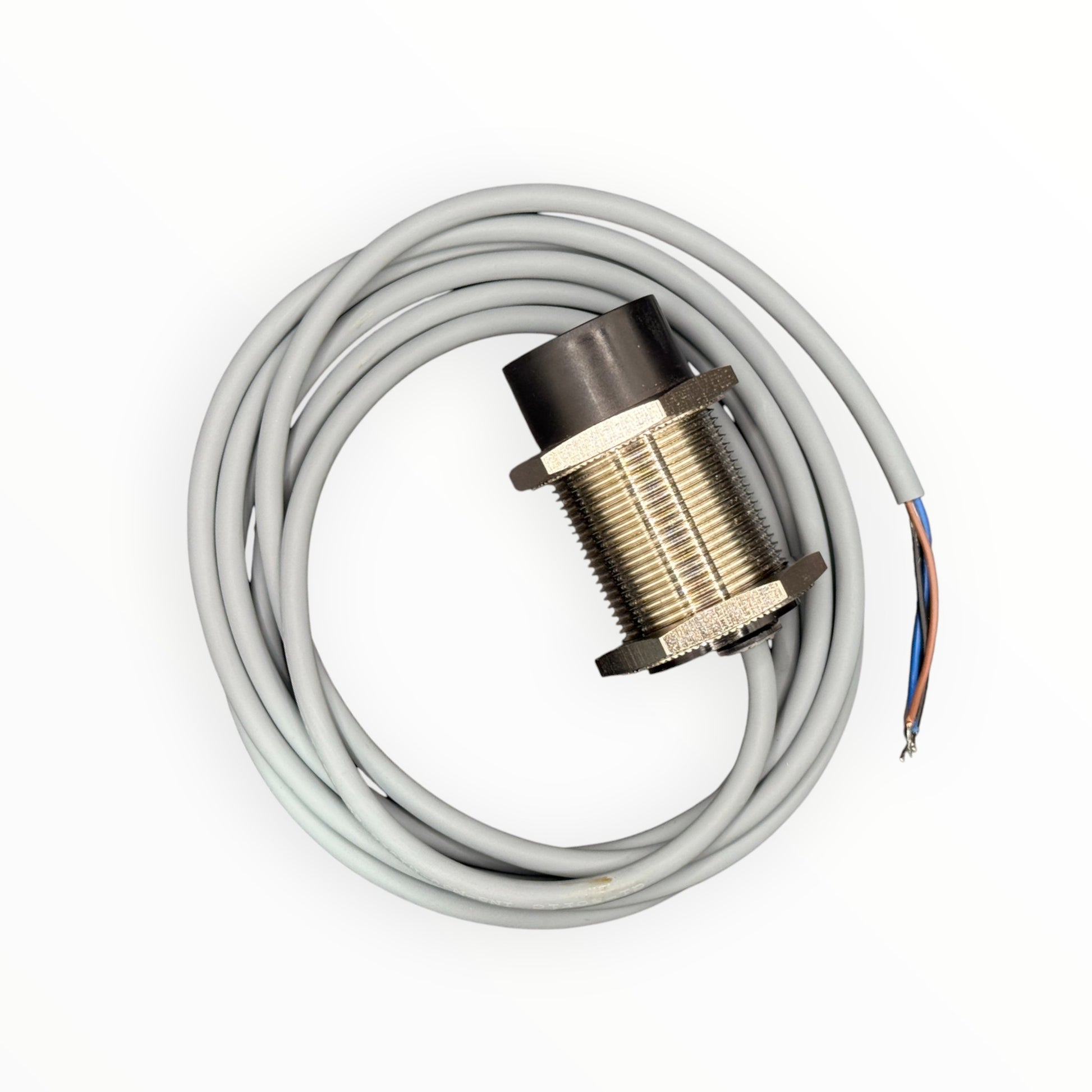

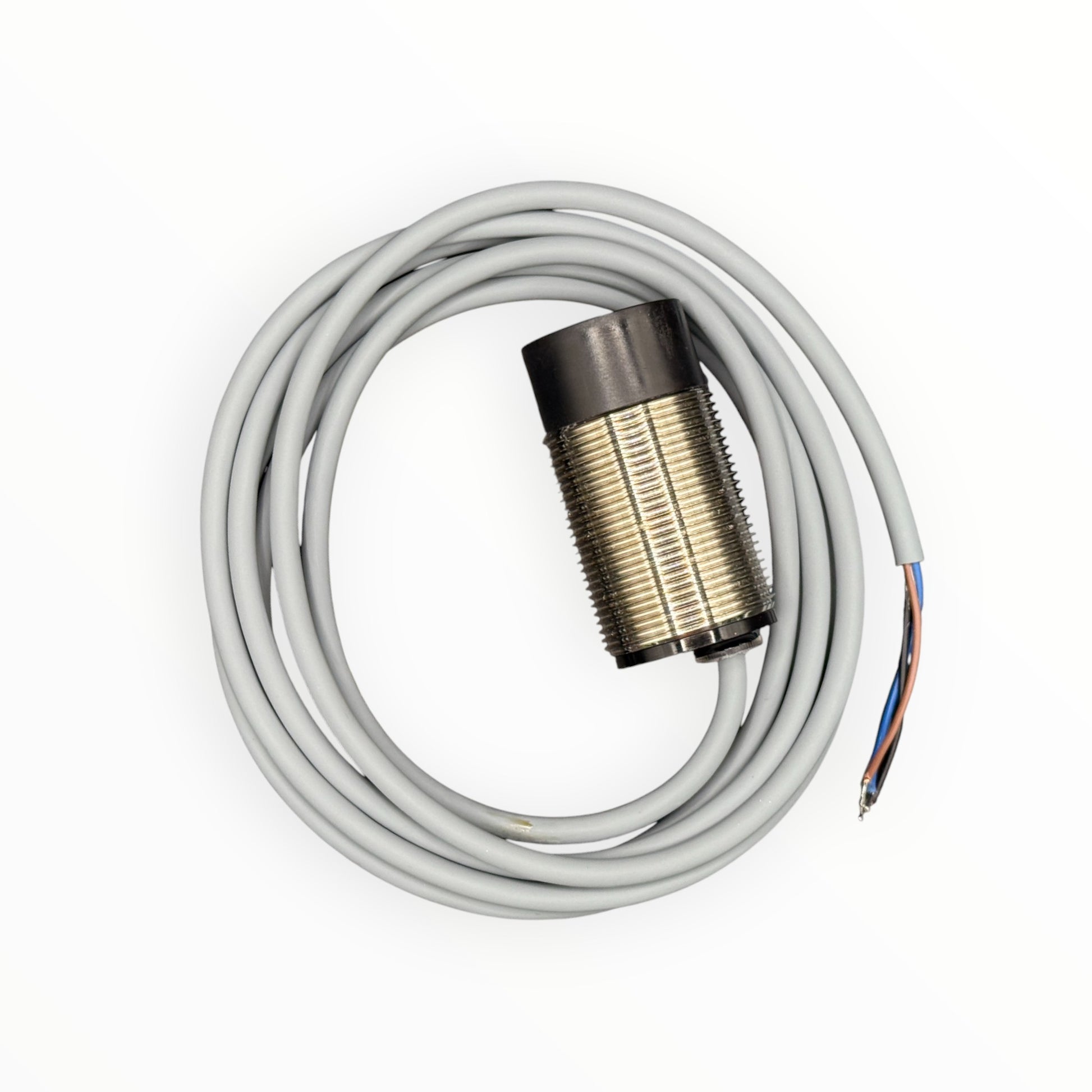

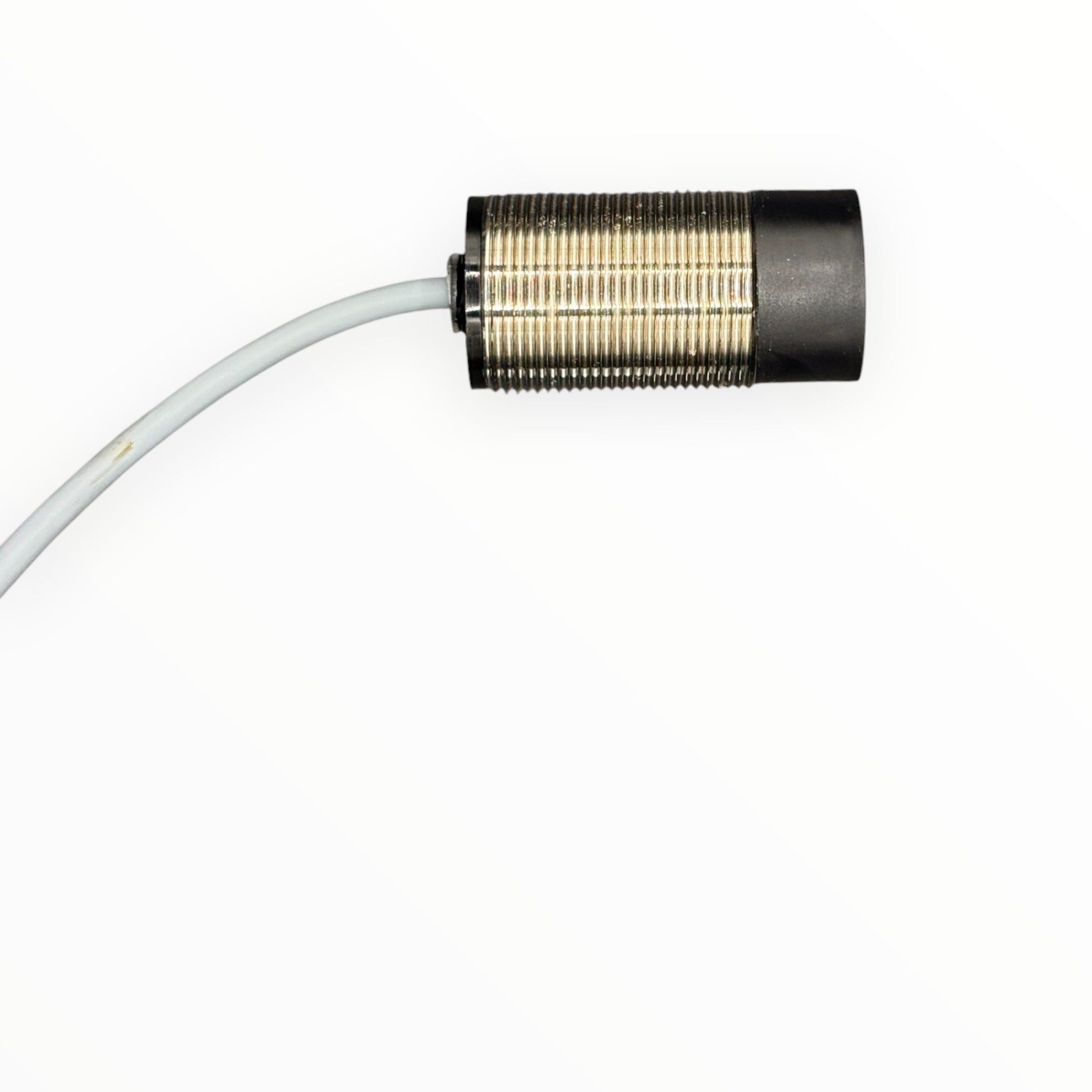

Sensor inductivo M30 PNP NO no rasante de 15 mm, di-soric, con cable de 2 m. Al no ir embutido, alcanza 15 mm, 5 mm más que los M30 rasantes de la misma serie, lo que da más margen cuando la pieza no pasa siempre a la misma distancia. Rosca M30 x 1,5 y cuerpo de latón niquelado de 55 mm. Su salida normalmente abierta entrega el positivo de la alimentación cuando detecta metal. Trae cable PVC altamente flexible de 2 m.

Características y ficha técnica

• Modelo: INS-M30-N15PS-2C
• Marca: di-soric
• Serie: INS Standard, distancia de conmutación simple
• Tipo: Sensor inductivo cilíndrico, rosca M30 x 1,5
• Distancia de detección: 15 mm, no rasante (non-flush)
• Placa de medición estándar: 45 x 45 x 1 mm
• Salida: PNP, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: 10 mA
• Caída de tensión: 1,5 VDC máx.
• Histéresis: menor a 10 %
• Frecuencia de conmutación: 240 Hz
• Protecciones: Contra cortocircuito
• Indicador: LED de estado de conmutación
• Carcasa: Latón niquelado, largo 55 mm
• Conexión: Cable PVC altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Importante: por ser no rasante, la cabeza de detección debe quedar libre de metal a su alrededor; no la embutas en una placa metálica.

¿Cómo elegir?

Elige no rasante cuando el alcance importa más que la protección mecánica de la cara: aquí ganas 15 mm contra 10 mm del rasante, a cambio de dejar espacio libre alrededor de la cabeza. Si el sensor va embutido en metal, usa un rasante como el INS-M30-B10PS-2C. La salida PNP entrega el positivo de la alimentación y va con entradas sourcing. Ojo con la velocidad: este modelo llega a 240 Hz, bajo los 900 Hz de los rasantes, así que para contar dientes muy rápidos conviene un rasante. El alcance nominal se mide con placa de 45 x 45 x 1 mm.

Productos compatibles

• Sensor inductivo M30, PNP, NO, rasante, ns 10 mm, con cable
• Sensor inductivo M30, PNP, NO, rasante, ns 10 mm, para conector M12/3P

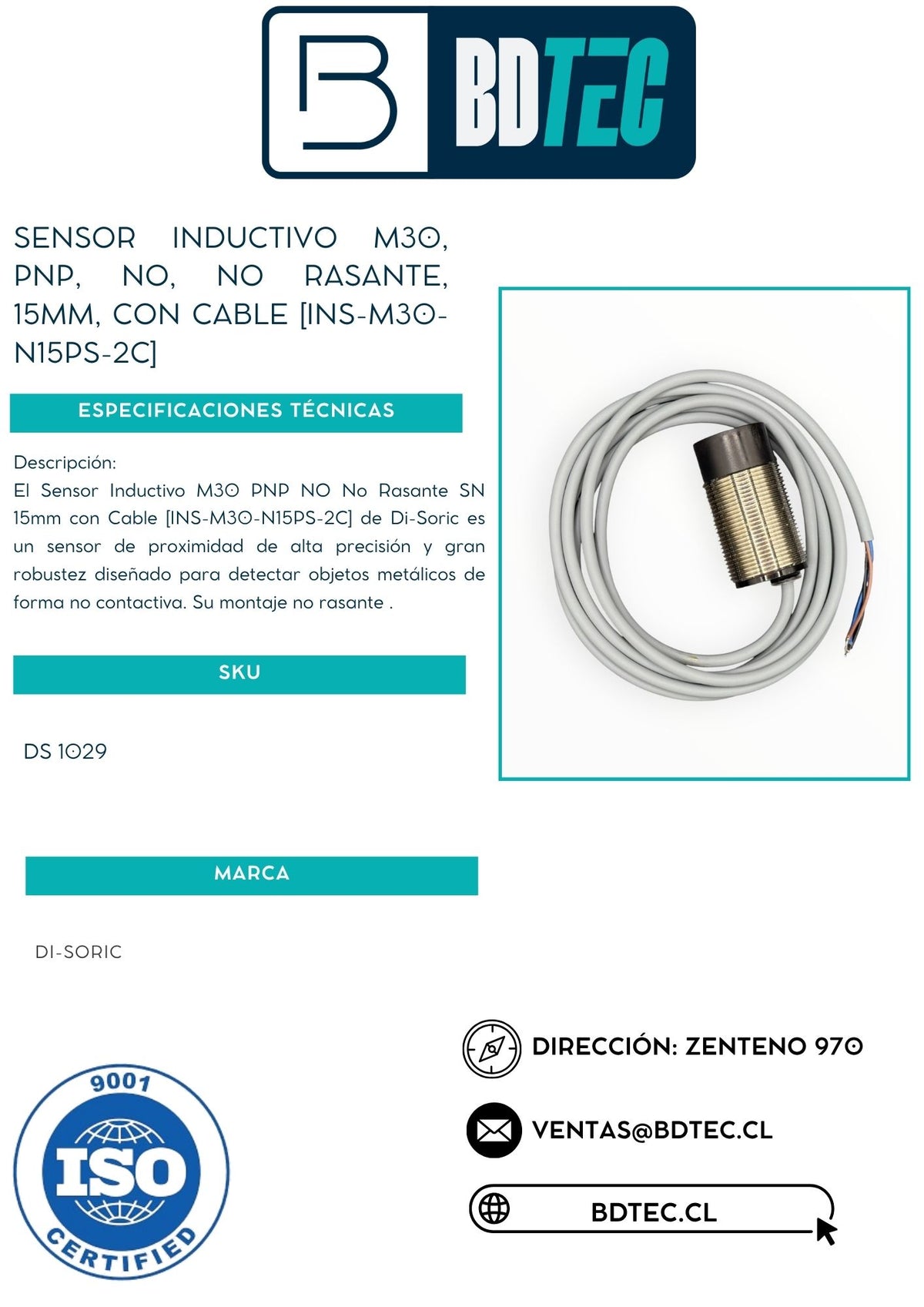

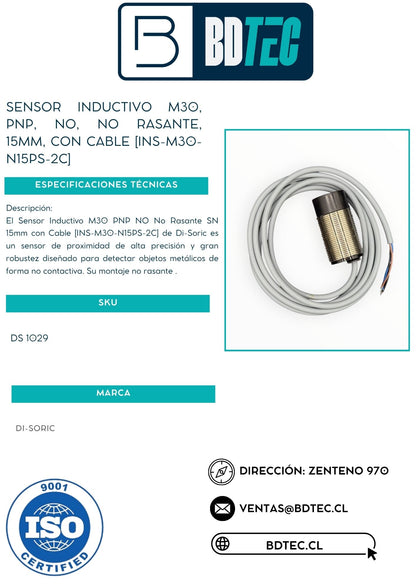

Ficha Técnica
