DI-SORICSerie INS Standard · Sensores

Sensor inductivo M8, NPN, NO, rasante, sn 2 mm, con cable

Sensor inductivo M8, NPN, NO, rasante, sn 2 mm, con cable

SKU: DS 1003 · Modelo INS-M08-B02NS-2C

SalidaNPN, NO
Distancia de detección2 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar8 x 8 x 1 mm

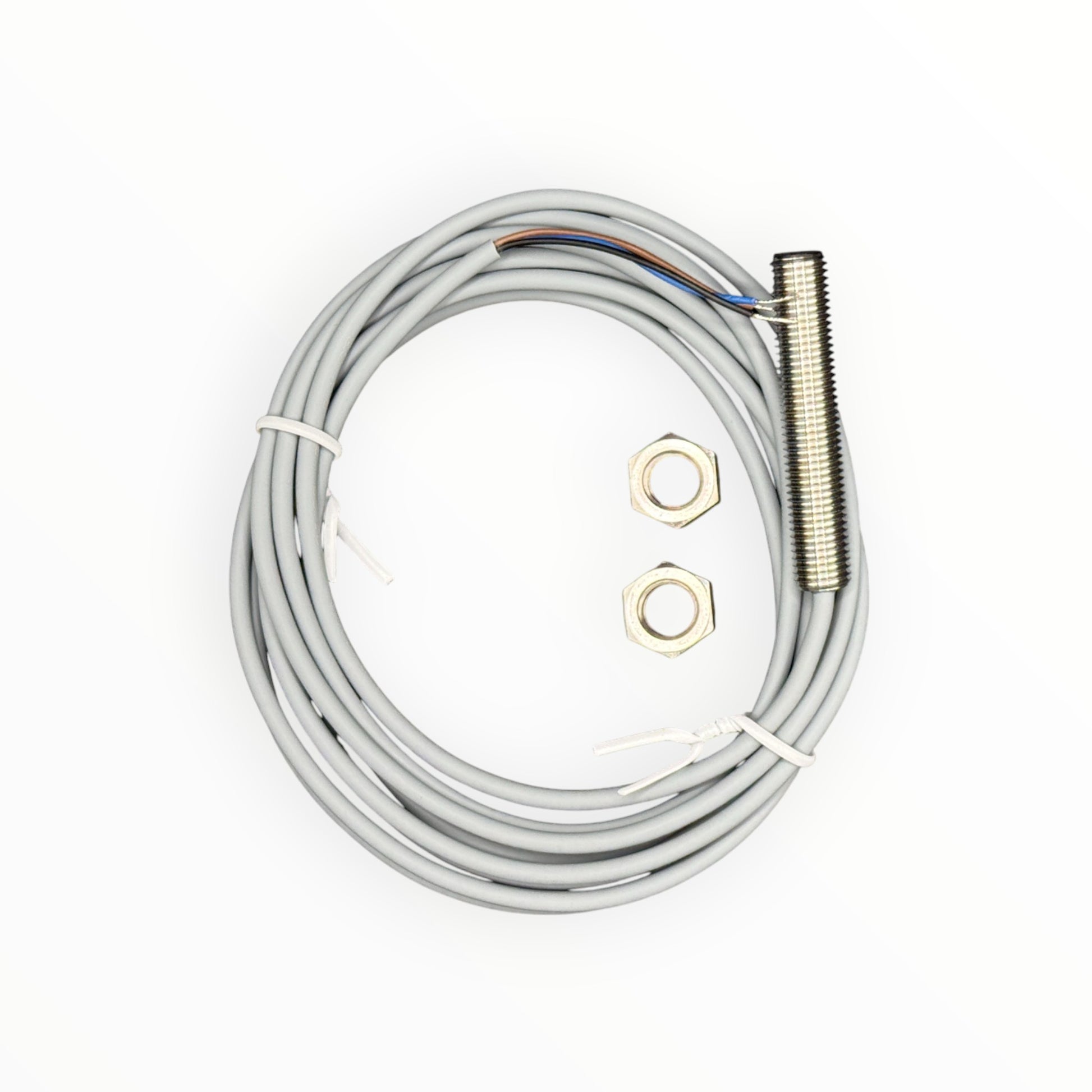

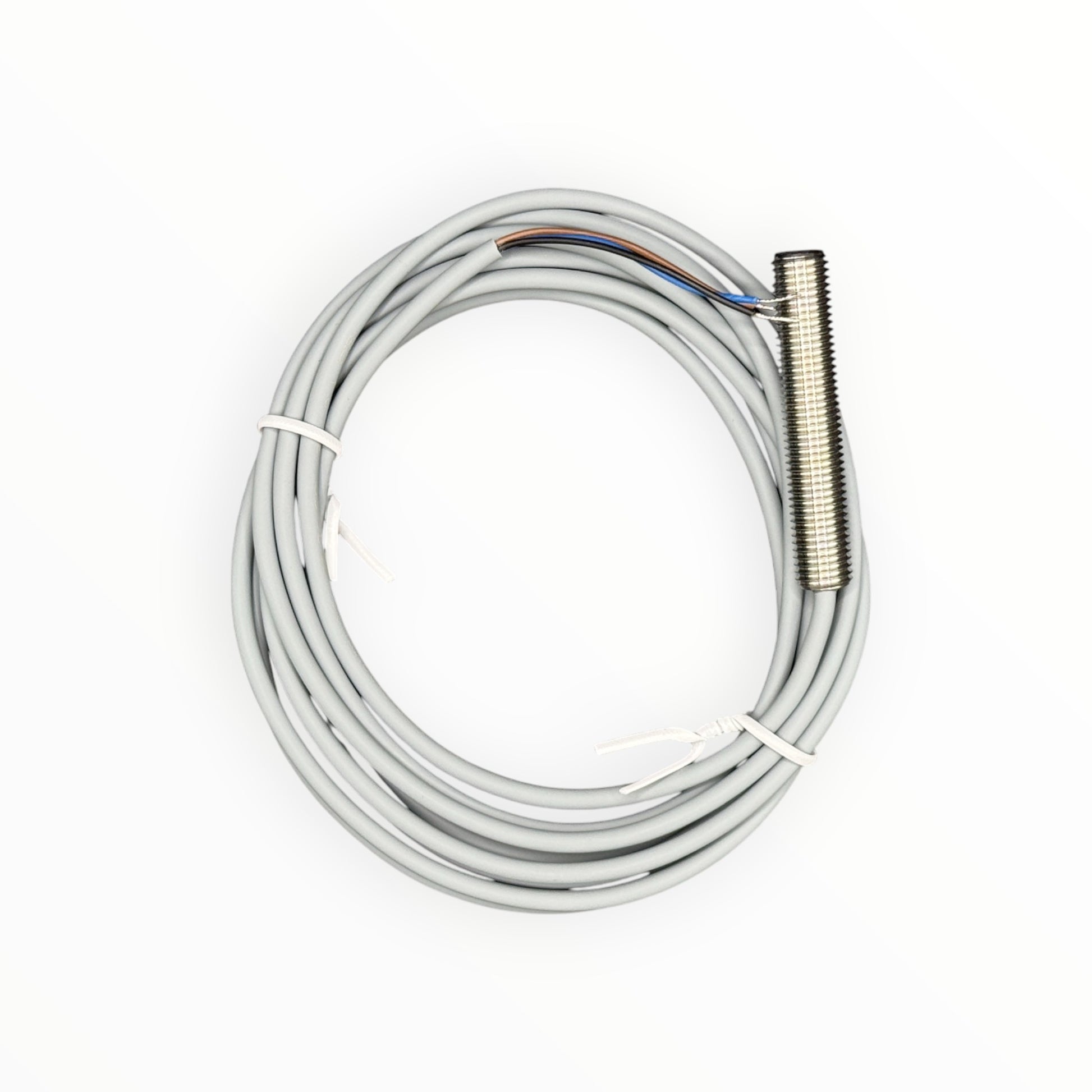

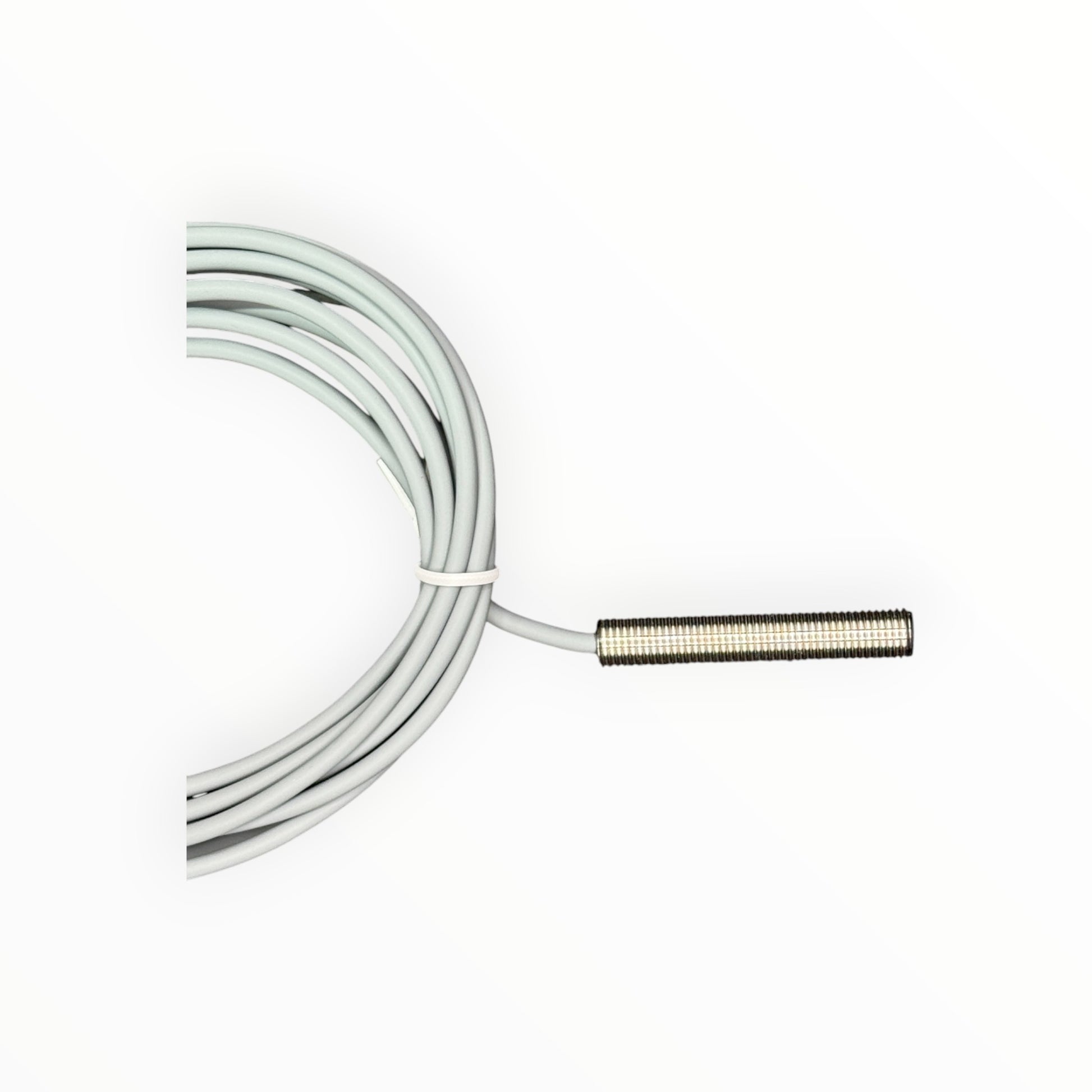

Sensor inductivo M8 NPN NO rasante de 2 mm, di-soric, con cable de 2 m. Con cuerpo de acero inoxidable V4A de 8 mm de diámetro y 45 mm de largo, entra en pinzas, utillajes y mecanismos donde un M12 no cabe, y sus 2 mm montado a ras son el doble del alcance habitual de un M8 rasante. Su salida normalmente abierta entrega señal cuando detecta metal. Trae cable PVC altamente flexible de 2 m para cablear directo a la bornera.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloINS-M08-B02NS-2C
Marcadi-soric
SerieINS Standard
TipoSensor inductivo cilíndrico, rosca M8 x 1
Distancia de detección2 mm, rasante (flush), doble distancia de conmutación
Placa de medición estándar8 x 8 x 1 mm
SalidaNPN, NO (normalmente abierto), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación2000 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaAcero inoxidable V4A, largo 45 mm
ConexiónCable PVC altamente flexible de 2 m, 3 hilos (café, azul, negro)
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. La versión con cable es más compacta y económica; la de conector se cambia en segundos sin recablear. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 2 mm se mide con la placa estándar de 8 x 8 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 2000 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.

Equivalente: el sensor inductivo Omron E2B-S08KS02-WP-C1 cumple la misma función: M8, NPN, NO, rasante, 2 mm de detección y cable de 2 m, así que puedes usar uno u otro en la misma aplicación.
