Características y ficha técnica
| Modelo | INS-M08-B02NS-T3 |
|---|---|
| Marca | di-soric |
| Serie | INS Standard |

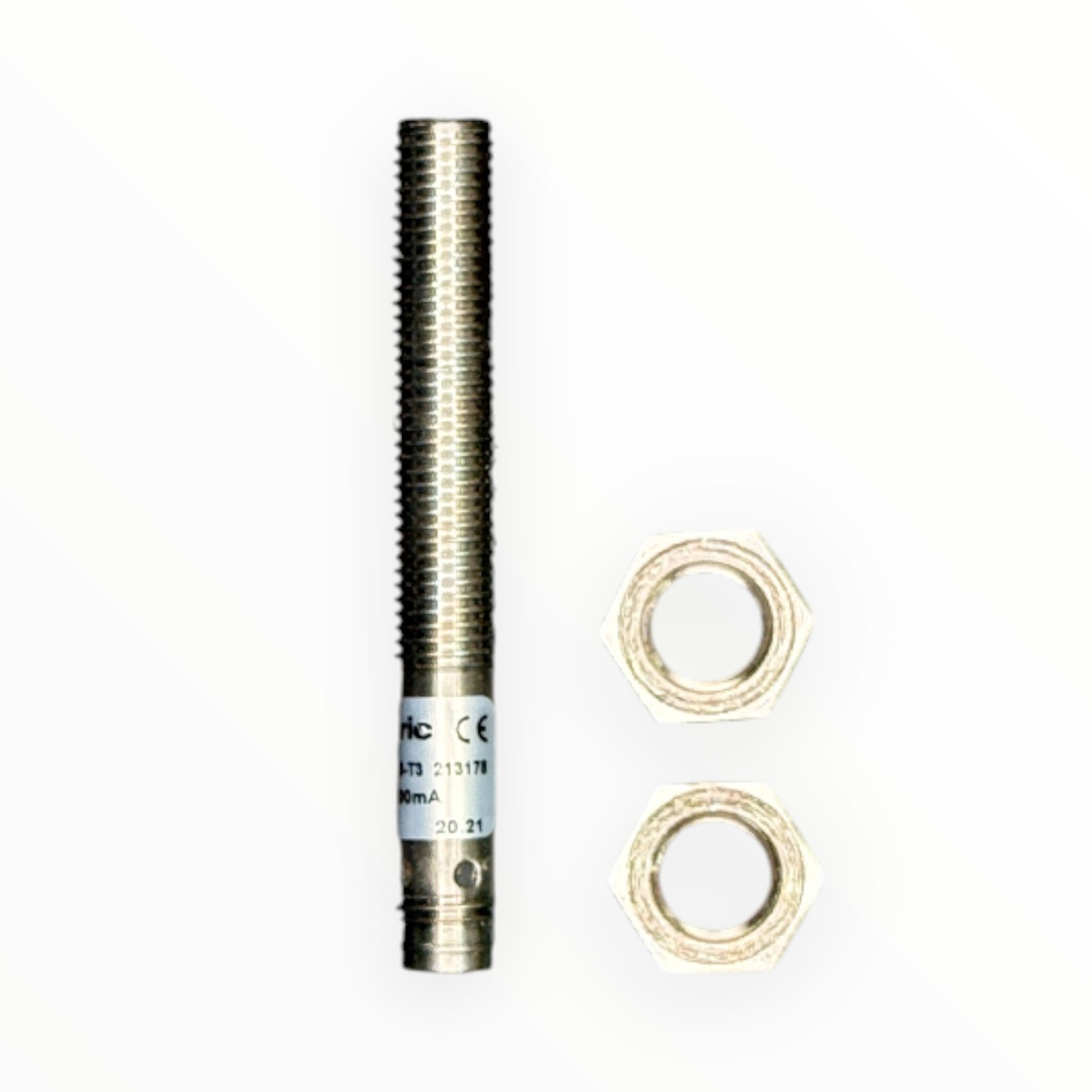

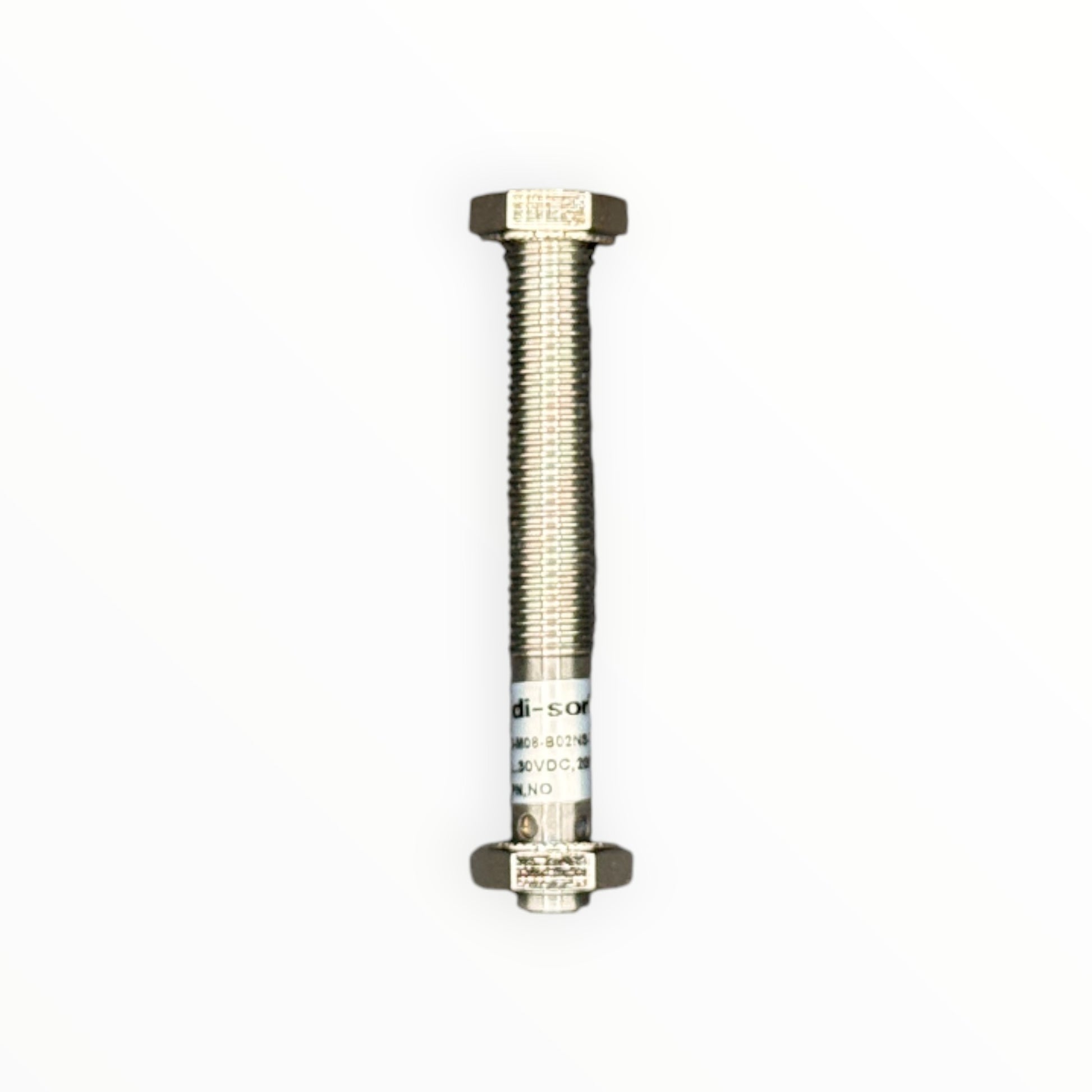

| Tipo | Sensor inductivo cilíndrico, rosca M8 x 1 |
| Distancia de detección | 2 mm, rasante (flush), doble distancia de conmutación |
| Placa de medición estándar | 8 x 8 x 1 mm |
| Salida | NPN, NO (normalmente abierto), 200 mA máx. |
| Alimentación | 10 a 30 VDC |
| Consumo propio | 10 mA |
| Caída de tensión | 1,5 VDC máx. |
| Histéresis | menor a 10 % |
| Frecuencia de conmutación | 2000 Hz |
| Protecciones | Contra cortocircuito |
| Indicador | LED de estado de conmutación |
| Carcasa | Acero inoxidable V4A, largo 60 mm |

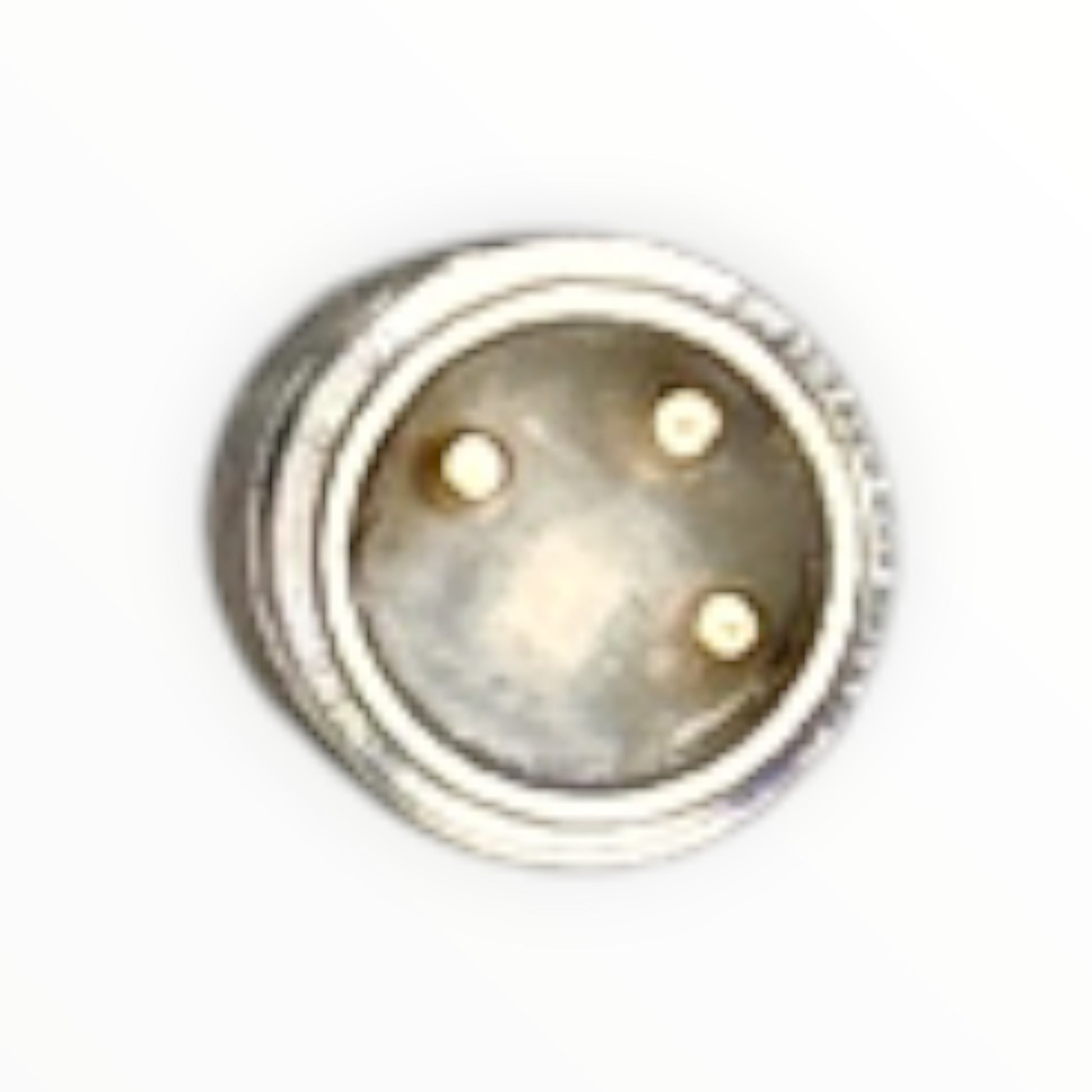

| Conexión | Conector metálico M8, 3 pines, codificación A |
| Temperatura de operación | -25 °C a +70 °C |
| Grado de protección | IP67 |
| Clase de protección | III, operación con muy baja tensión de protección |
Importante: el cable o conector M8 hembra se vende por separado (ver productos compatibles).
¿Cómo elegir?
PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. Con conector, el sensor se reemplaza en segundos sin tocar el tablero; la versión con cable integrado es más compacta. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 2 mm se mide con la placa estándar de 8 x 8 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 2000 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.
Equivalente: el sensor inductivo Omron E2B-S08KS02-MC-C1 cumple la misma función: M8, NPN, NO, rasante, 2 mm de detección y conector M8 de 3 pines, así que puedes usar uno u otro en la misma aplicación.
