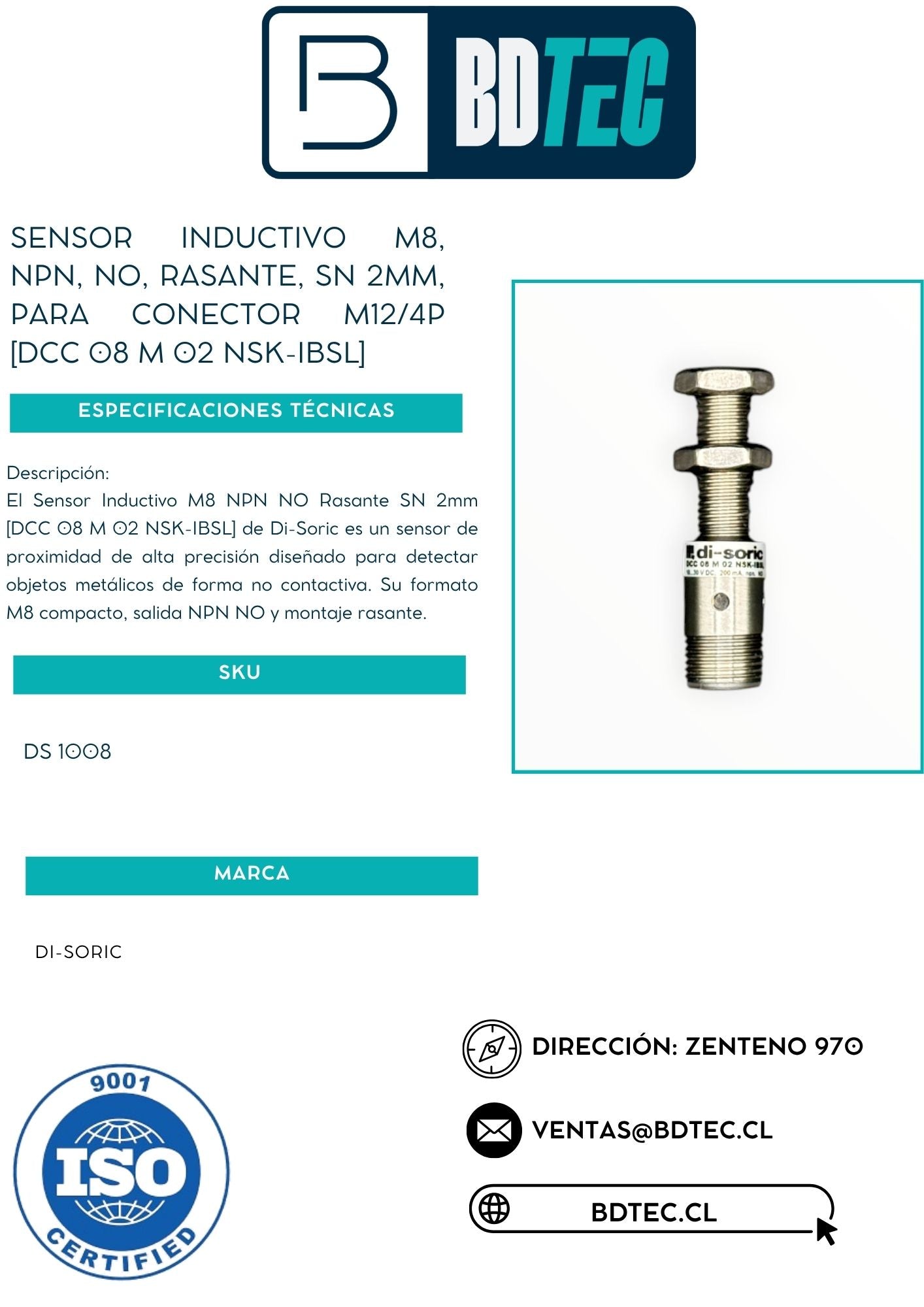

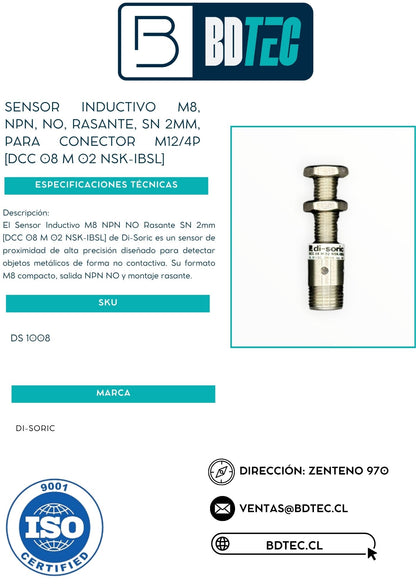

Sensor inductivo M8, NPN, NO, rasante, sn 2 mm, para conector M12/4P

Sensor inductivo M8 NPN NO rasante de 2 mm, di-soric, con conector M12 de 4 pines. Combina un cuerpo roscado M8 x 1 de acero inoxidable, pensado para espacios reducidos, con un conector metálico M12 en el extremo, más robusto que un conector M8. Su salida normalmente abierta entrega señal cuando detecta metal a 2 mm, con amplificador integrado, protección contra cortocircuito y supresión del pulso de arranque para evitar señales falsas al energizar.

Características y ficha técnica

• Modelo: DCC 08 M 02 NSK-IBSL
• Marca: di-soric
• Serie: INS Standard, distancia de conmutación aumentada
• Tipo: Sensor inductivo cilíndrico, rosca M8 x 1

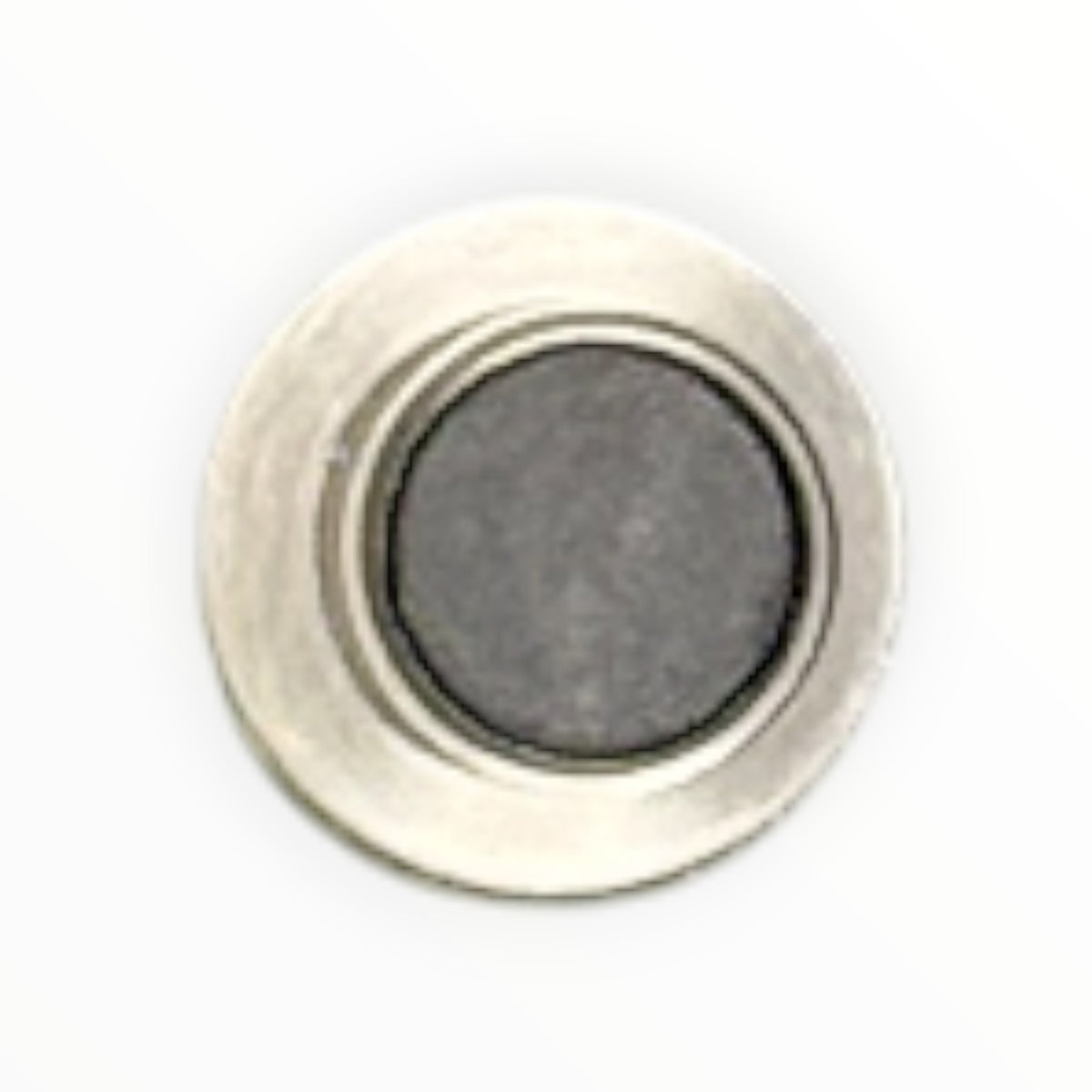

• Distancia de detección: 2 mm, rasante (flush)
• Placa de medición estándar: 8 x 8 x 1 mm
• Salida: NPN, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: menor a 10 mA
• Caída de tensión: 2,4 V máx.
• Histéresis: menor a 15 %
• Frecuencia de conmutación: 2000 Hz
• Protecciones: Contra cortocircuito, supresión de pulso de arranque
• Indicador: LED
• Carcasa: Acero inoxidable, largo 45 mm, entre caras de la tuerca 13 mm
• Torque de apriete: 4 Nm
• Conexión: Conector metálico M12, 4 pines, codificación A (pin 1 café +, pin 4 negro salida, pin 3 azul −)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Importante: el cuerpo es M8, pero el conector es M12. Usa un cable o conector hembra M12, no uno M8. Respeta el torque máximo de 4 Nm al apretar las tuercas.

¿Cómo elegir?

Este modelo es NPN: la salida conmuta a 0 V, así que va con entradas de PLC tipo sinking (común positivo). Si tu tarjeta de entradas es sourcing, necesitas la versión PNP. Frente a los M8 con conector M8 o con cable, esta versión conviene cuando el tablero ya usa cables M12 o cuando prefieres un conector metálico M12. La distancia de 2 mm se mide con la placa estándar de 8 x 8 x 1 mm; ubica el sensor para que la pieza pase dentro de ese rango. Con 2000 Hz puede seguir piezas o levas que pasan rápido.

Equivalente: el sensor inductivo Omron E2A-S08KS02-M1-C1 cumple la misma función: cuerpo M8, NPN, NO, rasante, 2 mm de detección y conector M12, así que puedes usar uno u otro en la misma aplicación.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines
• Sensor inductivo M8, NPN, NO, rasante, sn 2 mm, para conector M8/3P
• Sensor inductivo M8, NPN, NO, rasante, sn 2 mm, con cable
