Sensor magnético para cilindro 3 hilos 5-30 VDC NPN

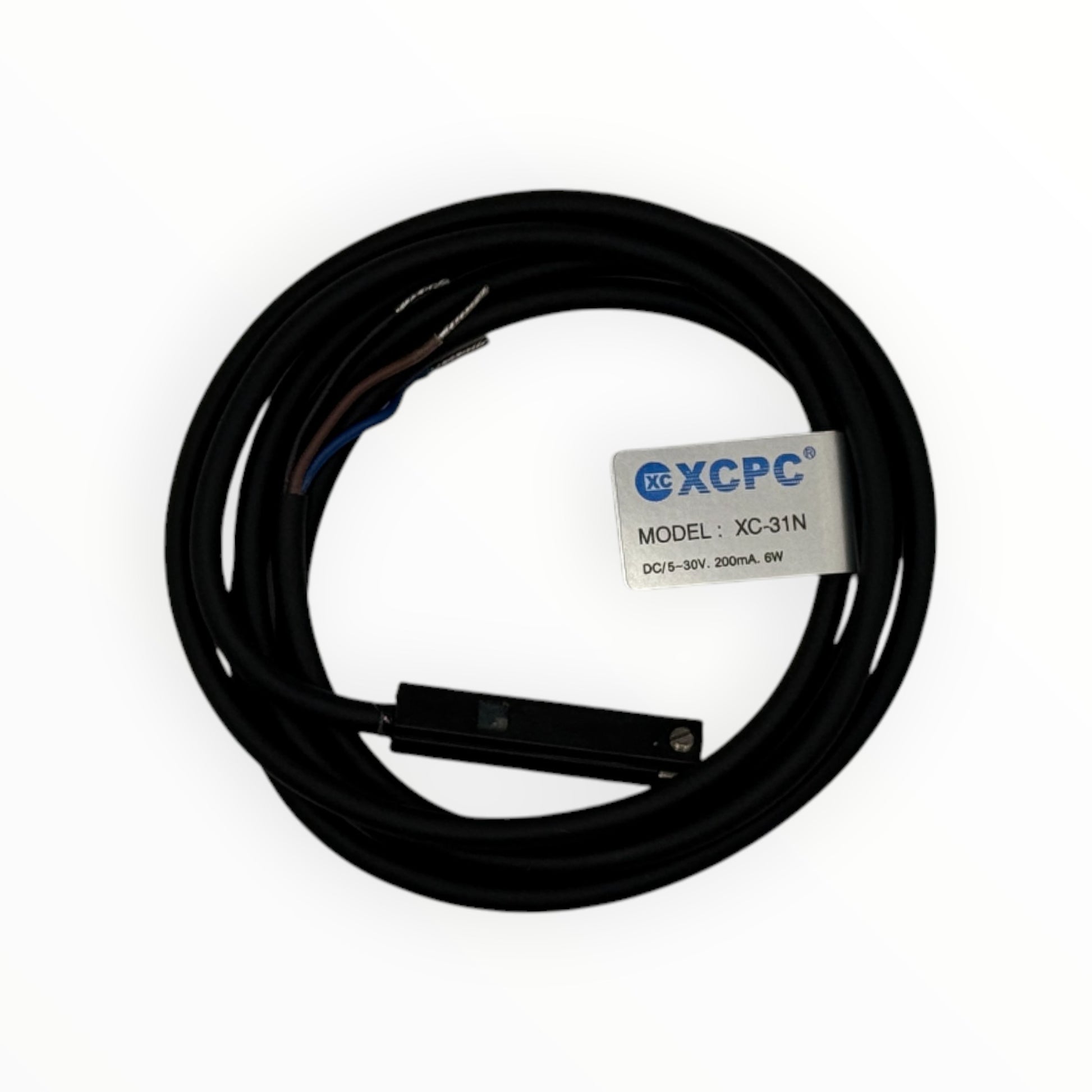

Sensor magnético electrónico para cilindro neumático, de 3 hilos con salida NPN, serie XC-31 de XCPC. Detecta el imán del pistón sin partes móviles y entrega una señal normalmente abierta al PLC. Se alimenta con 5 a 30 VDC, conmuta hasta 1000 Hz y tiene circuito de protección e indicador LED. Su cuerpo de 29 x 6,2 mm se monta en la ranura del cilindro y trae 1 m de cable PVC resistente al aceite.

Características y ficha técnica

• Modelo: XC-31N-1M
• Marca: XCPC
• Tipo: Sensor magnético electrónico, 3 hilos, salida NPN
• Lógica: Salida de estado sólido, normalmente abierta
• Alimentación: 5 a 30 VDC
• Consumo: 17 mA máx. a 24 V (con el sensor activo)
• Corriente de fuga: 0,01 mA máx.
• Frecuencia máxima: 1000 Hz
• Indicador: LED
• Circuito de protección: Sí
• Golpe: 50 G
• Cable: PVC negro resistente al aceite, Ø 3,0 mm, 3 hilos: café (+), negro (salida), azul (-)
• Cuerpo: 29 x 6,2 x 4,3 mm; punto más sensible a 13 mm de la punta
• Montaje: En la ranura del cilindro; ranura de 6,3 mm de ancho interior, 5,0 mm de boca y 4,4 mm de profundidad

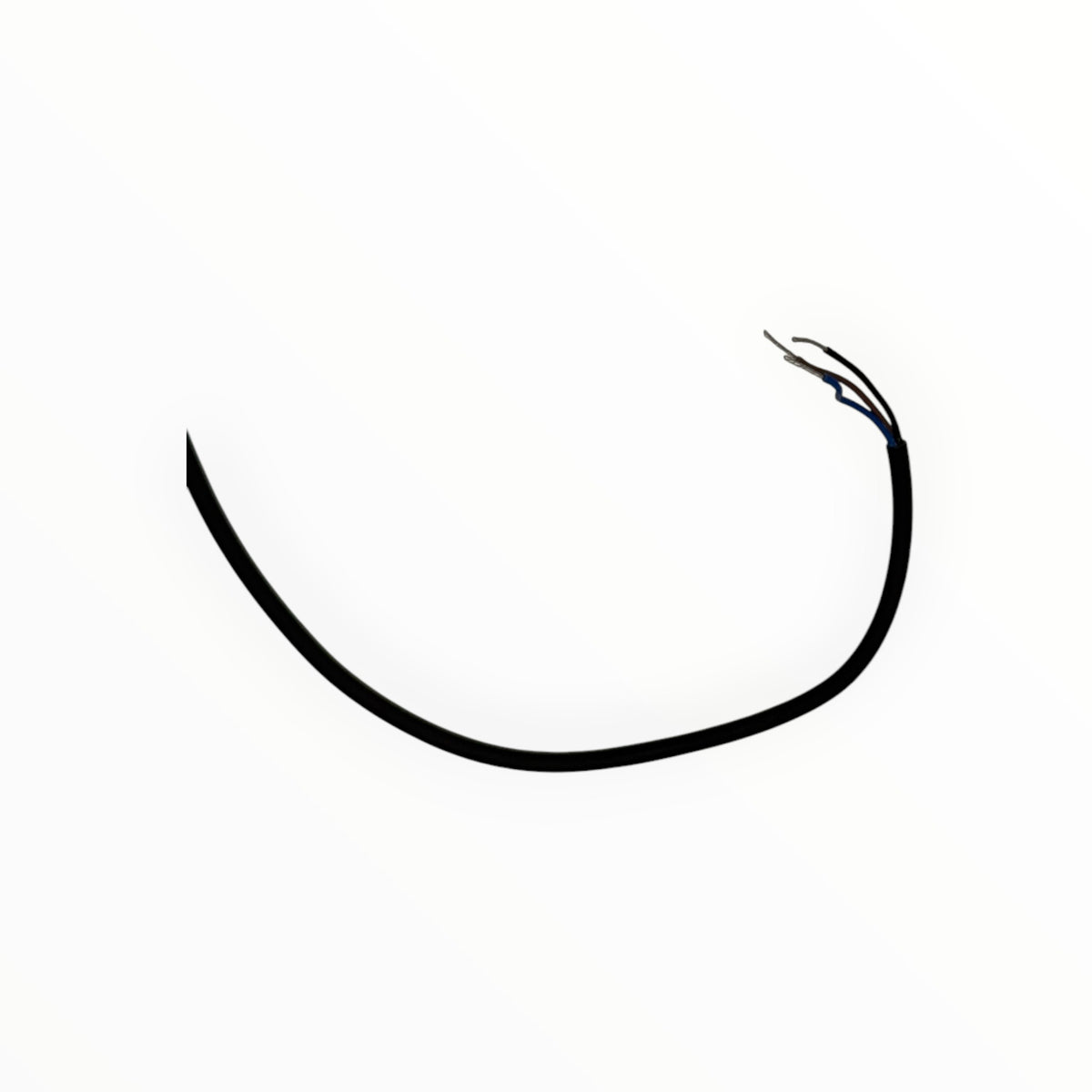

• Largo de cable: 1 m, puntas peladas
• Temperatura de operación: -10 °C a +70 °C
• Vibración: 9 G
• Grado de protección: IP67 (NEMA 6)

¿Cómo elegir?

NPN conmuta la salida a 0 V y se usa con entradas de PLC sinking; si tu PLC es sourcing, usa la versión PNP. Los sensores de 3 hilos son electrónicos: más rápidos (1000 Hz) y resistentes a golpes (50 G) que el de contacto reed, pero solo trabajan en DC. Si necesitas AC o una conexión en serie con la carga, la versión de 2 hilos es la indicada. Revisa que la ranura del cilindro calce con el perfil de este sensor antes de comprar.

Productos compatibles

• Sensor magnético para cilindro 3 hilos 5-30 VDC PNP
• Sensor magnético para cilindro 2 hilos 5-224 VDC AC

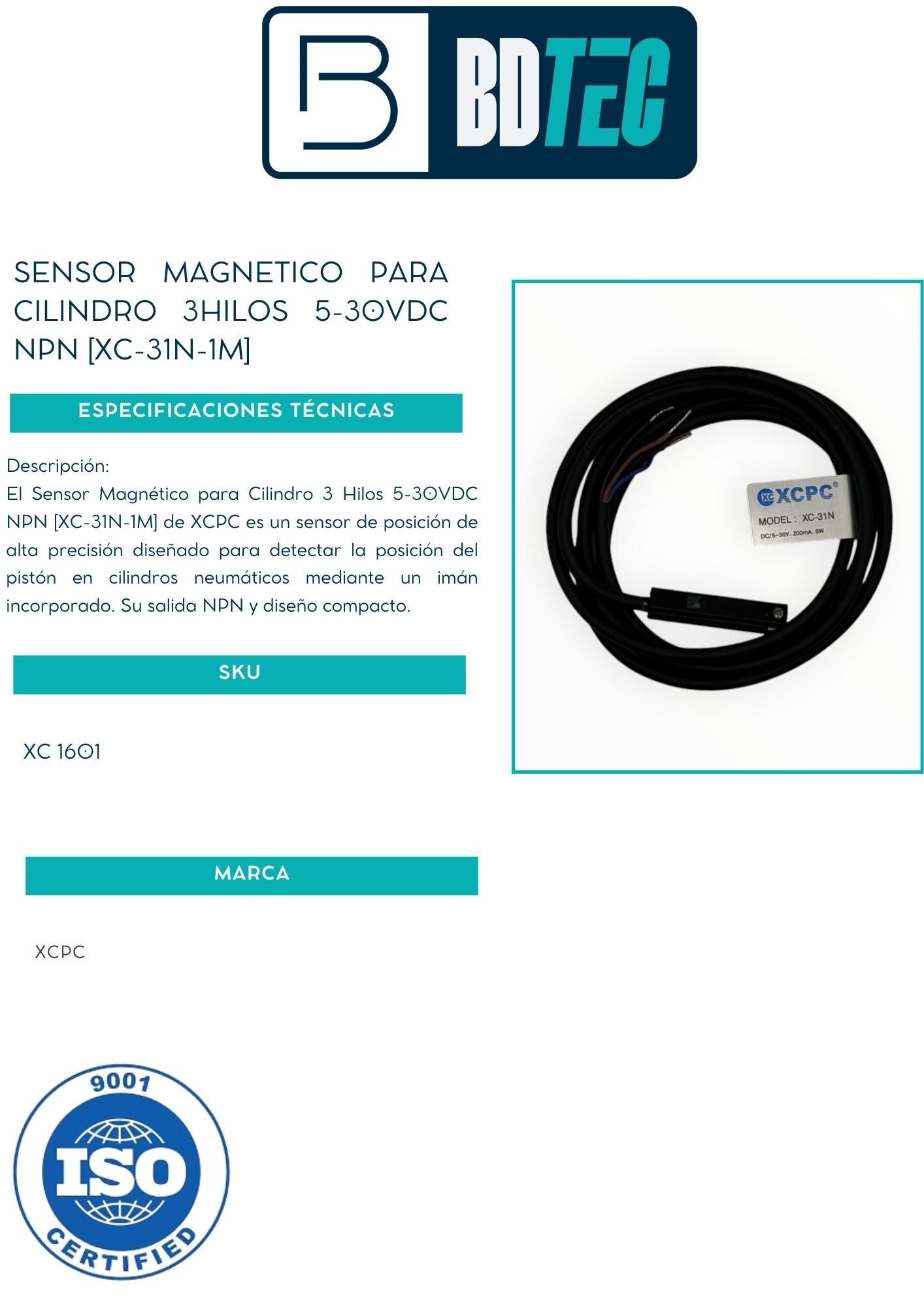

Ficha Técnica
