XCPCSensores

Sensor magnético para cilindro 3 hilos 5-30 VDC PNP

Sensor magnético para cilindro 3 hilos 5-30 VDC PNP

SKU: XC 1602 · Modelo XC-31P-1M

Alimentación5 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-10 °C a +70 °C
Consumo14 mA máx. a 24 V
Corriente de fuga0,01 mA máx.
Frecuencia máxima1000 Hz

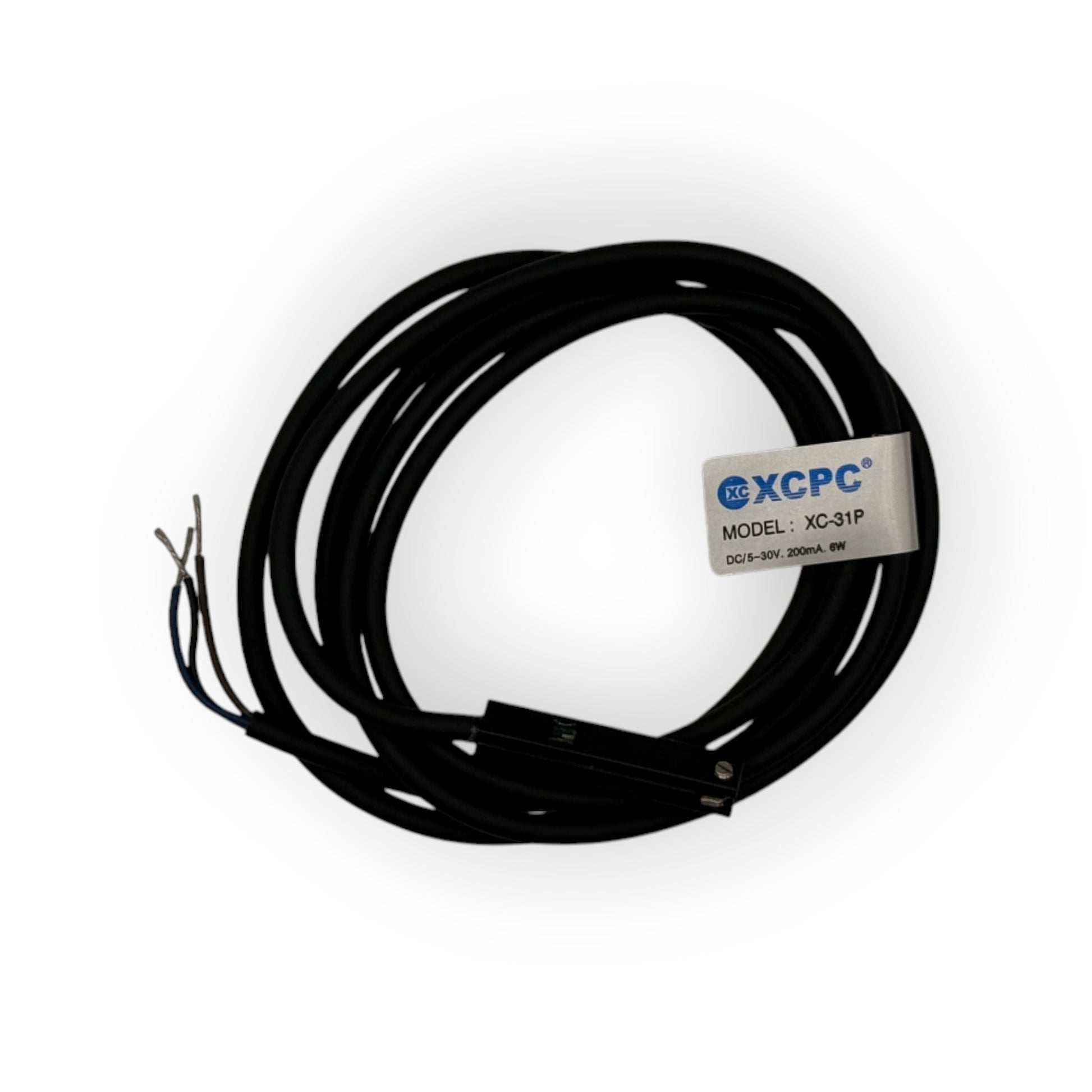

Sensor magnético electrónico para cilindro neumático, de 3 hilos con salida PNP, serie XC-31 de XCPC. Detecta el imán del pistón sin partes móviles y entrega una señal normalmente abierta al PLC. Se alimenta con 5 a 30 VDC, conmuta hasta 1000 Hz y tiene circuito de protección e indicador LED. Su cuerpo de 29 x 6,2 mm se monta en la ranura del cilindro y trae 1 m de cable PVC resistente al aceite.

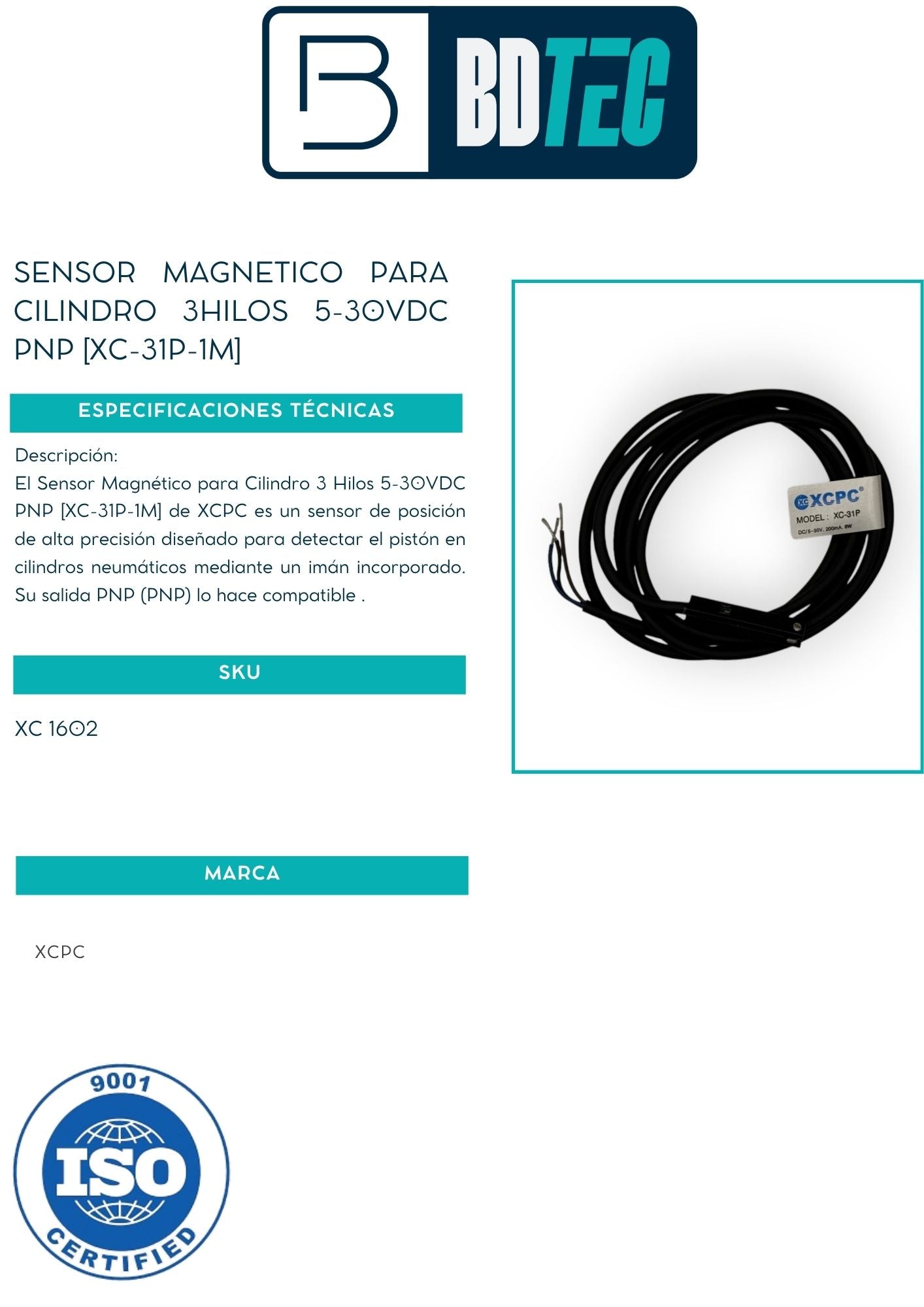

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXC-31P-1M
MarcaXCPC
TipoSensor magnético electrónico, 3 hilos, salida PNP
LógicaSalida de estado sólido, normalmente abierta
Alimentación5 a 30 VDC
Consumo14 mA máx. a 24 V (con el sensor activo)
Corriente de fuga0,01 mA máx.
Frecuencia máxima1000 Hz
IndicadorLED
Circuito de protecciónSí
Golpe50 G

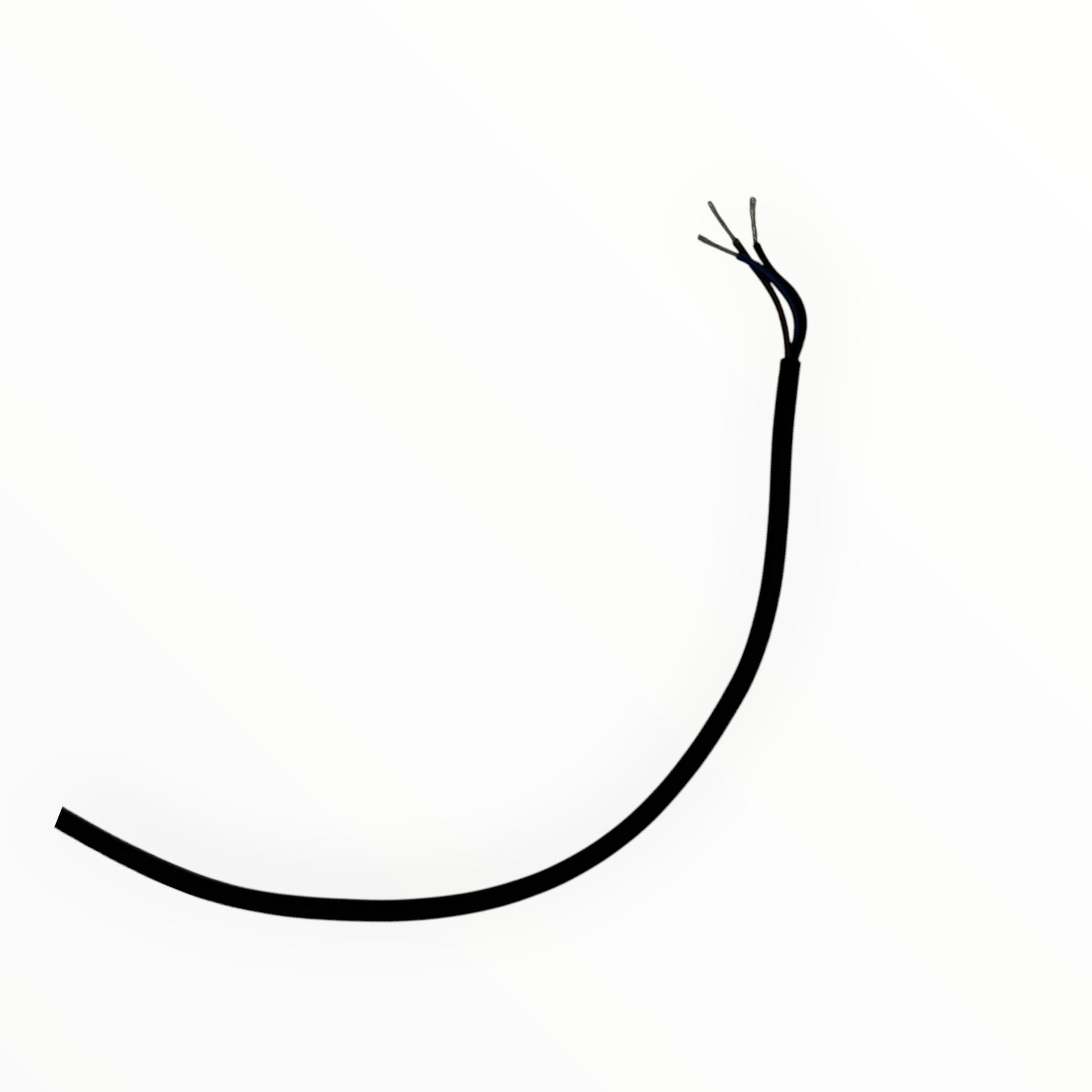

CablePVC negro resistente al aceite, Ø 3,0 mm, 3 hilos: café (+), negro (salida), azul (-)

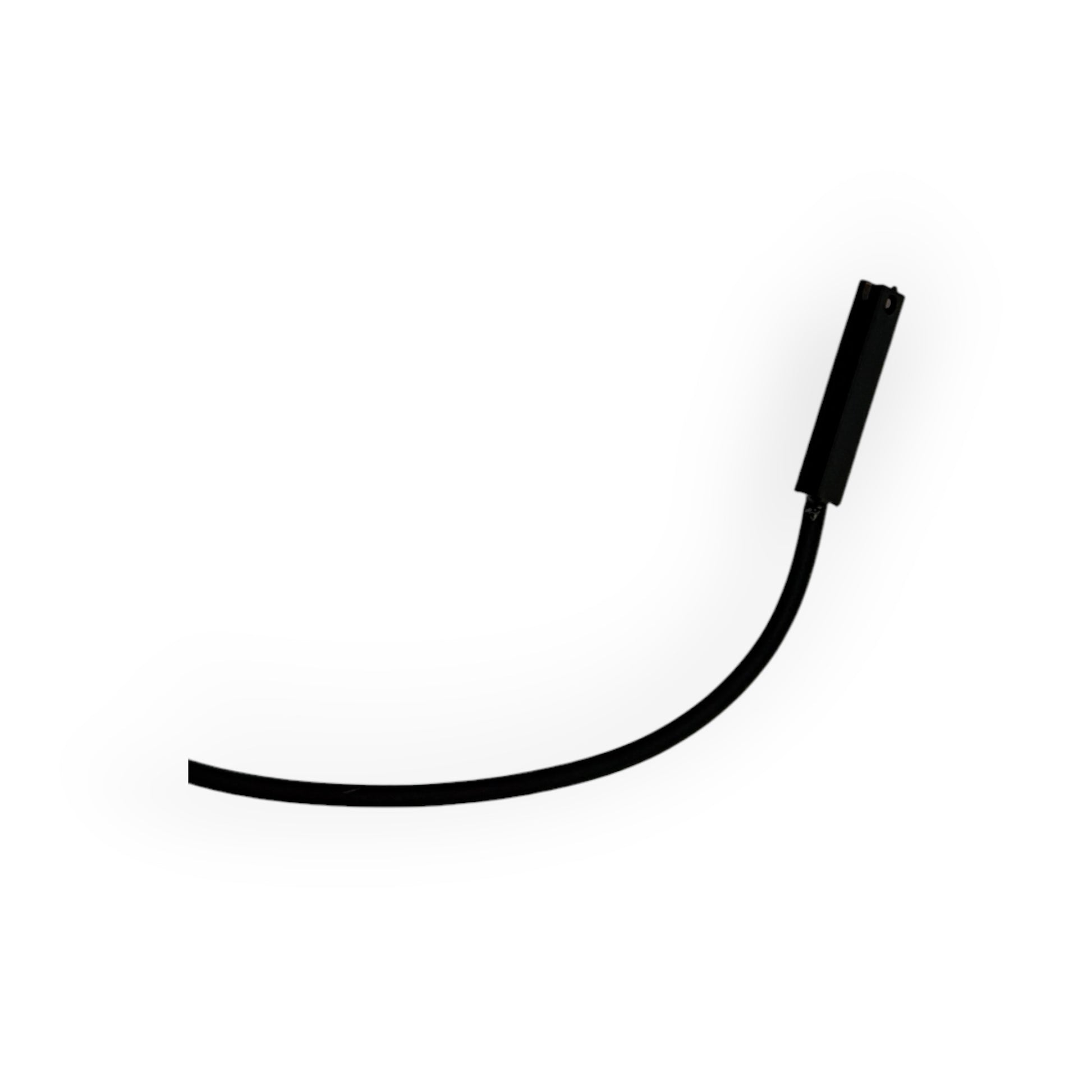

Cuerpo29 x 6,2 x 4,3 mm; punto más sensible a 13 mm de la punta
MontajeEn la ranura del cilindro; ranura de 6,3 mm de ancho interior, 5,0 mm de boca y 4,4 mm de profundidad
Largo de cable1 m, puntas peladas
Temperatura de operación-10 °C a +70 °C
Vibración9 G
Grado de protecciónIP67 (NEMA 6)
¿Cómo elegir?

PNP entrega el positivo en la salida y se usa con entradas de PLC sourcing; si tu PLC es sinking, usa la versión NPN. Los sensores de 3 hilos son electrónicos: más rápidos (1000 Hz) y resistentes a golpes (50 G) que el de contacto reed, pero solo trabajan en DC. Si necesitas AC o una conexión en serie con la carga, la versión de 2 hilos es la indicada. Revisa que la ranura del cilindro calce con el perfil de este sensor antes de comprar.
