Sensor retrorreflex, rectangular, sn 6 m, NPN, cable 2 m

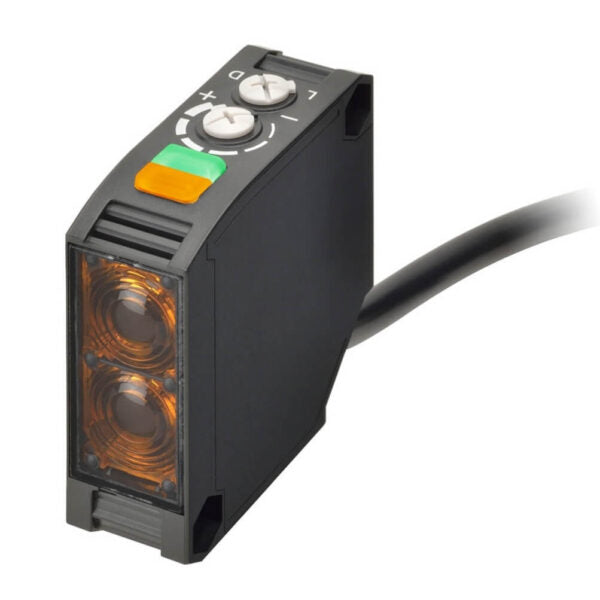

Sensor fotoeléctrico retrorreflectivo Omron E3JK con 6 m de alcance (con reflector E39-R1), salida transistor NPN y alimentación de 10 a 30 VDC. Trabaja contra un reflector montado enfrente y detecta cualquier objeto que corte el haz, con un tiempo de respuesta de 1 ms. Tiene función MSR, luz roja visible para alinear, selector luz ON / oscuridad ON y potenciómetro de sensibilidad. Carcasa rectangular de ABS con cable de 2 m. Se usa para detección de cabina en ascensores, pallets en transportadores de productos agrícolas, bultos que sobresalen de su ubicación en bodegas y piezas en máquinas para madera.

Características y ficha técnica

• Modelo: E3JK-RN12 2M
• Marca: Omron
• Serie: E3JK
• Tipo: Fotoeléctrico retrorreflectivo con función MSR
• Distancia de detección: 6 m con reflector E39-R1, 7 m con E39-R1S y 10 m con E39-R2 (distancia mínima al reflector: 100 mm)
• Objeto estándar: Opaco de 75 mm de diámetro mínimo
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 30 mA máx.
• Salida: NPN colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable con selector
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
• Tiempo de respuesta: 1 ms máx.
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP64 (IEC 60529)
• Materiales: Carcasa ABS, lente de resina metacrílica, cable PVC
• Conexión: Cable de 2 m precableado

Importante: el reflector y el soporte de montaje no vienen incluidos. Los alcances corresponden a los reflectores Omron E39-R1, E39-R1S y E39-R2.

¿Cómo elegir?

Un retrorreflectivo se cablea en un solo punto y alcanza bastante más que un difuso; solo necesita un reflector enfrente y respetar 100 mm mínimos entre ambos. La salida NPN sirve para entradas sinking (el sensor conmuta a 0 V); si tu PLC es del otro tipo, usa la versión PNP (E3JK-RP12). Si el tablero es de 220 VAC o necesitas un contacto libre de potencial, la versión E3JK-RR12 trae relé y alimentación de 24 a 240 VAC/VDC. Con reflector E39-R2 el alcance sube a 10 m.
