OMRONSerie E3JK · Sensores

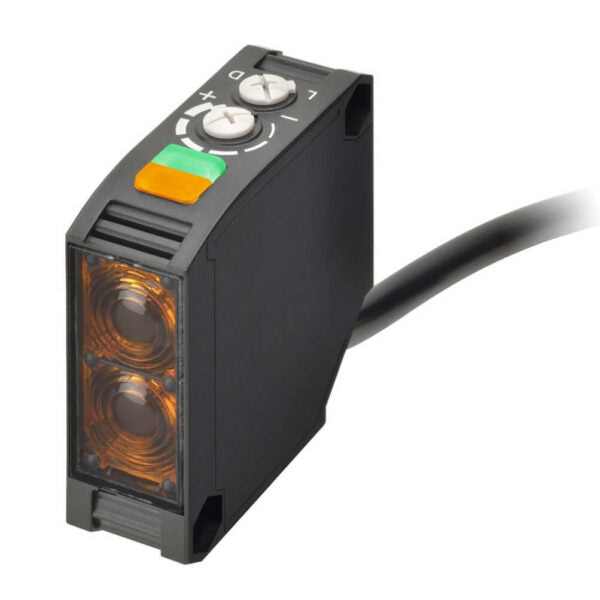

Sensor retrorreflex, rectangular, sn 6 m, PNP, cable 2 m

Sensor retrorreflex, rectangular, sn 6 m, PNP, cable 2 m

SKU: OM 1002 · Modelo E3JK-RP12 2M

ConexiónCable de 2 m precableado
Alimentación10 a 30 VDC
Grado de protecciónIP64
Temperatura de operación-25 a 55 °C
Fuente de luzLED rojo de 624 nm
Consumo30 mA máx.

Sensor fotoeléctrico retrorreflectivo Omron E3JK con 6 m de alcance (con reflector E39-R1), salida transistor PNP y alimentación de 10 a 30 VDC. Trabaja contra un reflector montado enfrente y detecta cualquier objeto que corte el haz, con un tiempo de respuesta de 1 ms. Tiene función MSR, luz roja visible para alinear, selector luz ON / oscuridad ON y potenciómetro de sensibilidad. Carcasa rectangular de ABS con cable de 2 m. Se usa para detección de cabina en ascensores, pallets en transportadores de productos agrícolas, bultos que sobresalen de su ubicación en bodegas y piezas en máquinas para madera.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloE3JK-RP12 2M
MarcaOmron
SerieE3JK
TipoFotoeléctrico retrorreflectivo con función MSR
Distancia de detección6 m con reflector E39-R1, 7 m con E39-R1S y 10 m con E39-R2 (distancia mínima al reflector: 100 mm)
Objeto estándarOpaco de 75 mm de diámetro mínimo
Fuente de luzLED rojo de 624 nm
Alimentación10 a 30 VDC (rizado p-p 10 % máx.)
Consumo30 mA máx.
SalidaPNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable con selector
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
Tiempo de respuesta1 ms máx.
Ajuste de sensibilidadPotenciómetro de una vuelta
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP64 (IEC 60529)
MaterialesCarcasa ABS, lente de resina metacrílica, cable PVC
ConexiónCable de 2 m precableado

Importante: el reflector y el soporte de montaje no vienen incluidos. Los alcances corresponden a los reflectores Omron E39-R1, E39-R1S y E39-R2.

¿Cómo elegir?

Un retrorreflectivo se cablea en un solo punto y alcanza bastante más que un difuso; solo necesita un reflector enfrente y respetar 100 mm mínimos entre ambos. La salida PNP sirve para entradas sourcing (el sensor entrega +24 V en la salida); si tu PLC es del otro tipo, usa la versión NPN (E3JK-RN12). Si el tablero es de 220 VAC o necesitas un contacto libre de potencial, la versión E3JK-RR12 trae relé y alimentación de 24 a 240 VAC/VDC. Con reflector E39-R2 el alcance sube a 10 m.
