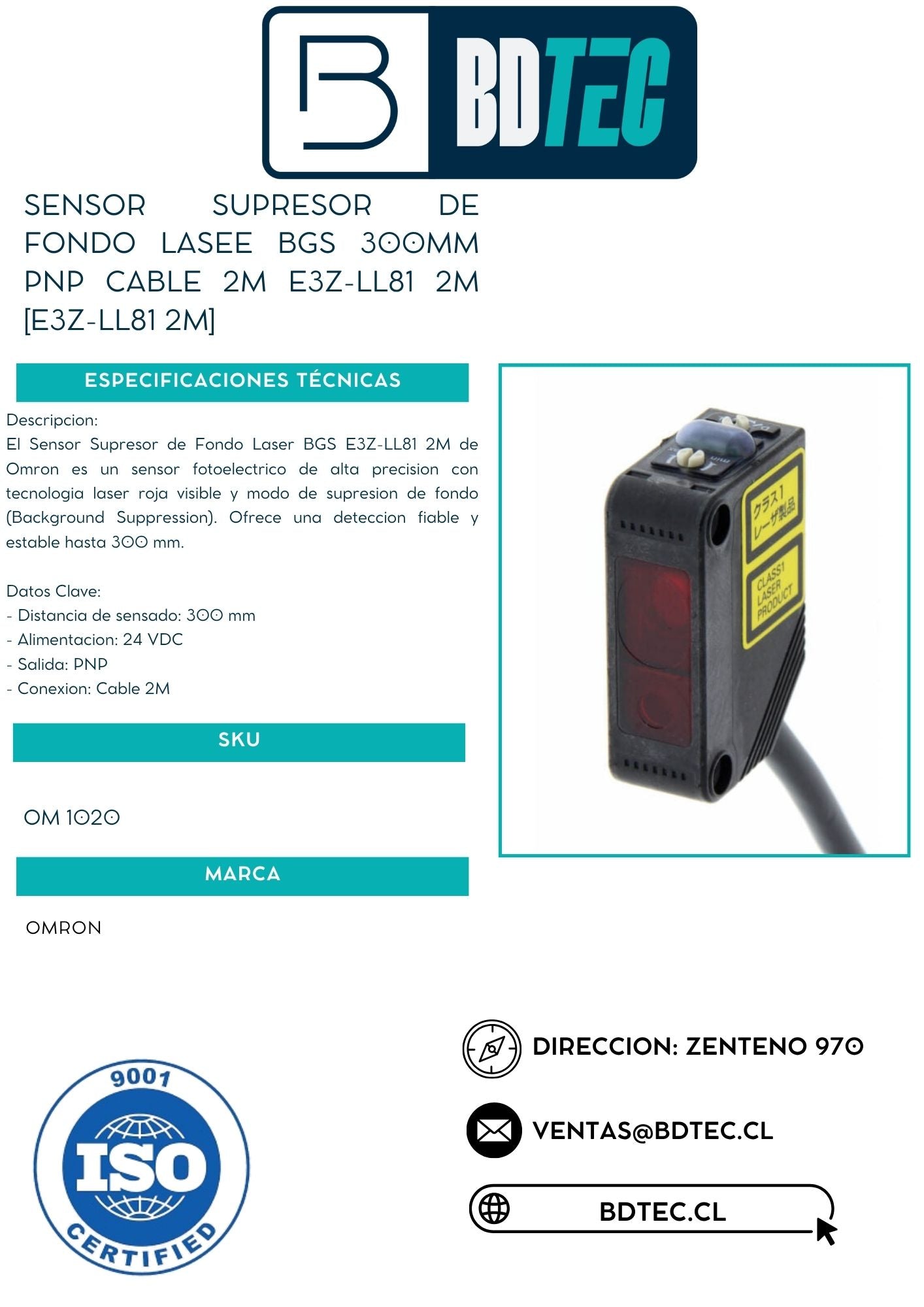

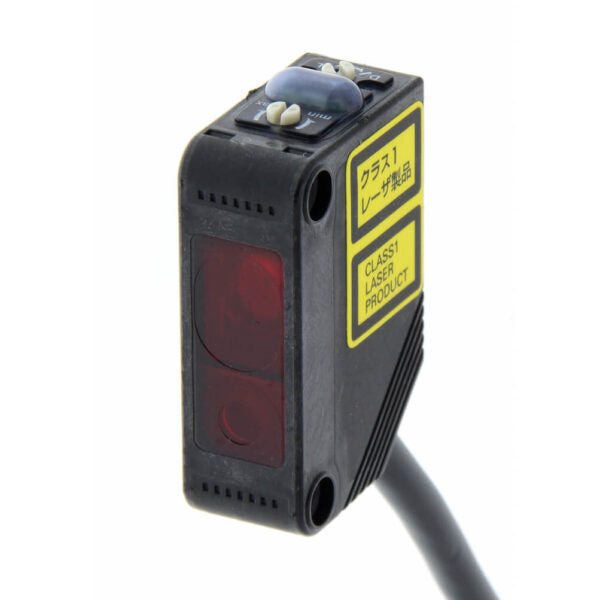

Sensor supresor de fondo láser bgs 300 mm PNP cable 2 m

Sensor fotoeléctrico láser Omron E3Z con supresión de fondo (BGS), distancia ajustable hasta 300 mm, salida PNP y cable de 2 m. Su punto de luz de 0,5 mm a 300 mm detecta piezas pequeñas, como un pasador de acero inoxidable de 0,2 mm, y la supresión de fondo descarta lo que queda detrás del rango ajustado. La distancia se fija con un potenciómetro de 5 vueltas y la diferencia entre objetos blancos y negros es de solo 5 % a 160 mm. Carcasa compacta de PBT con protección IP67 y respuesta de 1 ms.

Características y ficha técnica

• Modelo: E3Z-LL81 2M
• Marca: Omron
• Serie: E3Z, modelos láser
• Tipo: Fotoeléctrico láser con supresión de fondo (BGS)
• Distancia de detección: 20 a 300 mm con papel blanco de 100 x 100 mm; 20 a 160 mm con papel negro
• Rango de ajuste: 40 a 300 mm (papel blanco); 40 a 160 mm (papel negro)
• Diámetro del punto: 0,5 mm a 300 mm (típico)
• Objeto mínimo detectable: Pasador de acero inoxidable de 0,2 mm a 300 mm (típico)
• Histéresis: 5 % máx. de la distancia ajustada
• Error blanco/negro: 5 % a 160 mm
• Fuente de luz: Roja de 655 nm, clase 1 (IEC y JIS), clase II (FDA)
• Alimentación: 12 a 24 VDC ±10 % (rizado p-p 10 % máx.)
• Consumo: 30 mA máx.
• Salida: PNP colector abierto, 100 mA máx., 26,4 VDC máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable con selector
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
• Tiempo de respuesta: 1 ms máx.
• Ajuste: Potenciómetro sin fin de 5 vueltas
• Temperatura de operación: -10 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP67 (IEC 60529)
• Carcasa: PBT
• Conexión: Cable de 2 m precableado

¿Cómo elegir?

Elige este modelo cuando necesites detectar piezas pequeñas o bordes con precisión y detrás haya una estructura que un difuso confundiría con el objeto. Ajusta la distancia un poco más allá de donde pasa la pieza y por delante del fondo. Con objetos negros el alcance baja a 160 mm. Revisa la alimentación: trabaja con 12 a 24 VDC ±10 %, no hasta 30 VDC. La salida PNP sirve para entradas sourcing (el sensor entrega +24 V en la salida); si tu PLC es del otro tipo, usa la versión NPN (E3Z-LL61).
