DI-SORICSensores

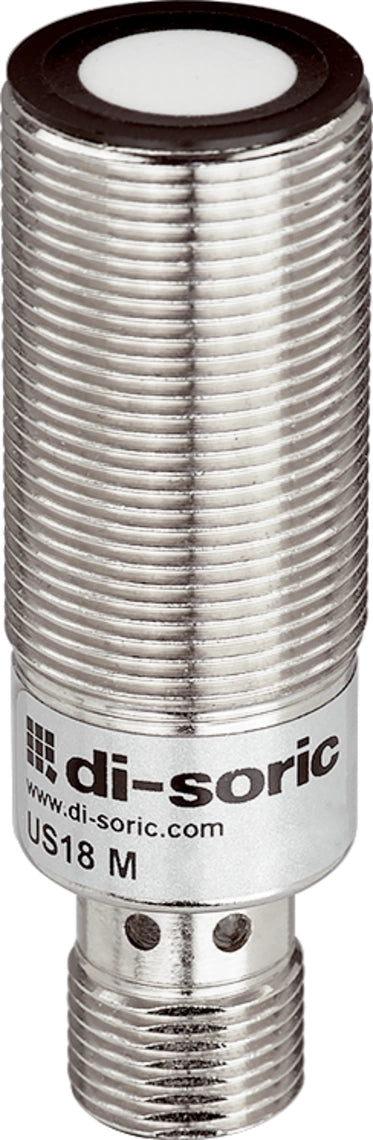

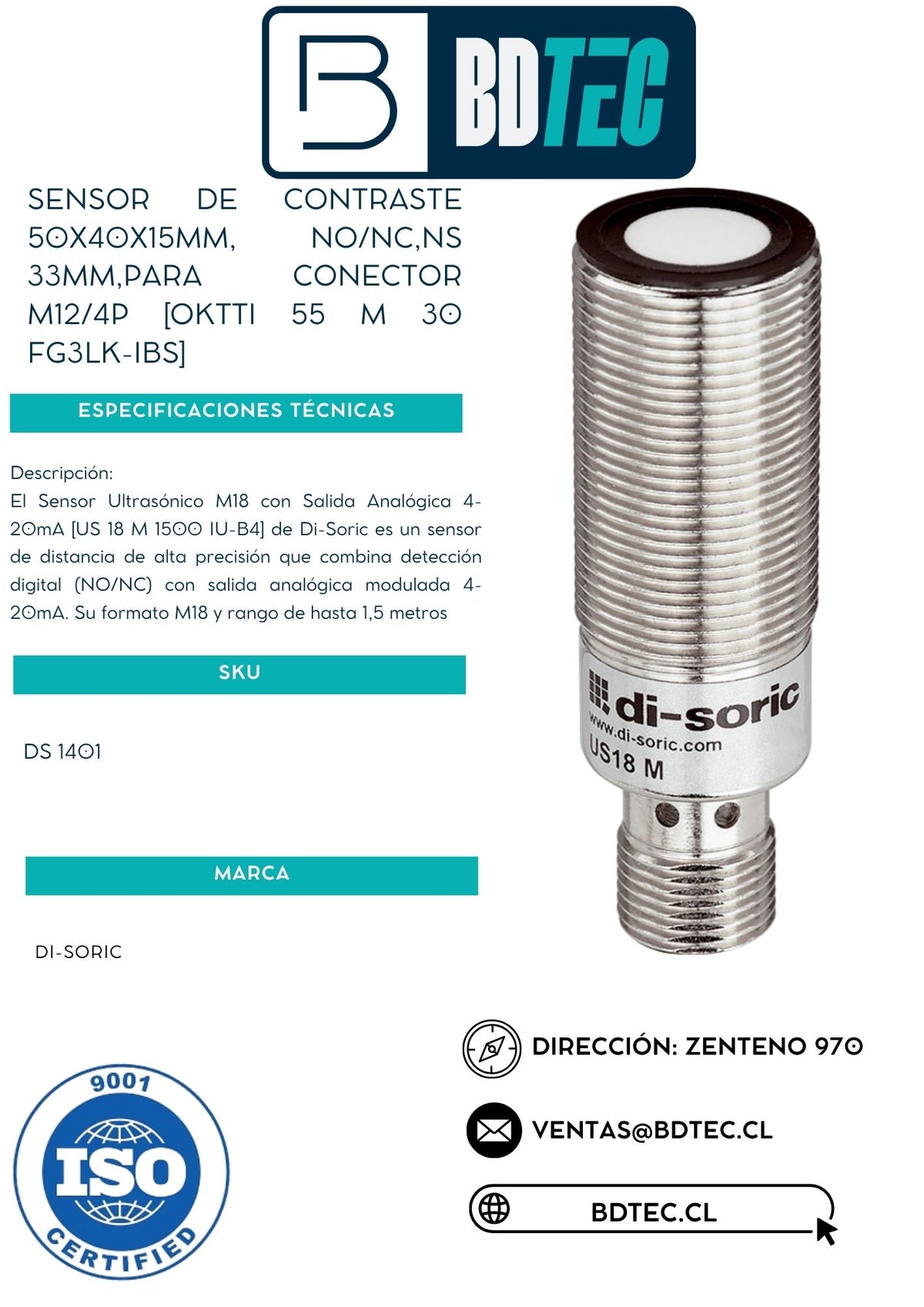

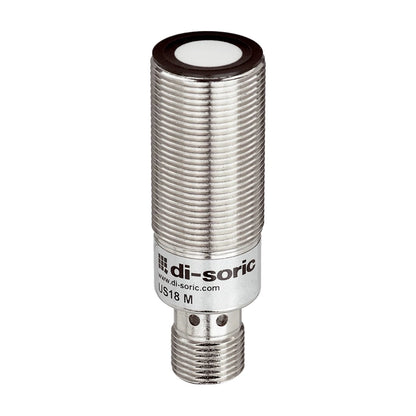

Sensor ultrasónico M18, NO/NC, sn 1.5 m, para conector M12/4P, salida modulada 4-20 mA

Sensor ultrasónico M18, NO/NC, sn 1.5 m, para conector M12/4P, salida modulada 4-20 mA

SKU: DS 1401 · Modelo US 18 M 1500 IU-B4

ConexiónConector M12, 4 pines
Alimentación18 a 30 VDC
Grado de protecciónIP67
Rango de medición150 a 1500 mm
Placa de medición estándar200 x 200 mm
Salida analógica4 a 20 mA y 0 a 10 V

Sensor ultrasónico M18 de di-soric con salida analógica 4-20 mA y 0-10 V, rango de 150 a 1500 mm e IO-Link. Mide la distancia al objeto por sonido, con linealidad mejor a 0,5 % y reproducibilidad menor a 1 mm. Sirve para medición continua de nivel o posición. Admite operación en paralelo con sincronización maestro/esclavo. Cuerpo de latón niquelado de 55 mm y conector M12 de 4 pines.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloUS 18 M 1500 IU-B4
Marcadi-soric
TipoSensor ultrasónico con salida analógica, configurable como sensor o como barrera
Rango de medición150 a 1500 mm (ajustable por teach)
Placa de medición estándar200 x 200 mm
Salida analógica4 a 20 mA y 0 a 10 V (0 a 20 mA vía IO-Link), pin 2
Resistencia de cargaMayor a 10 kΩ en 0-10 V; menor a 400 Ω en 4-20 mA
Salida de conmutaciónPush-pull, 150 mA, NO/NC conmutable
InterfazIO-Link V1.1, COM2 38,4 kBd, Smart Sensor Profile
TeachPin 4
Alimentación18 a 30 VDC
Consumo sin carga40 mA máx. a 24 VDC
ProteccionesContra cortocircuito; contra inversión de polaridad, salvo la salida analógica del pin 2
Resolución1,0 mm (rango ajustado / 4095 en la salida analógica)
LinealidadError menor a 0,5 %
ReproducibilidadMenor a 1 mm
Frecuencia de medición100 Hz
Frecuencia ultrasónica200 kHz
Operación en paraleloSí, sincronización o multiplexado maestro/esclavo
IndicadoresLED verde de estado y LED amarillo de salida
CarcasaLatón niquelado, M18 x 1, largo 55 mm, 30 g; transductor de resina epoxi y PUR
ConexiónConector M12, 4 pines
Temperatura de operación-25 °C a +70 °C, con compensación de temperatura
Grado de protecciónIP67
AprobacionesUL
IncluyeSensor y 2 tuercas M18
¿Cómo elegir?

Elige esta versión si el PLC necesita conocer la distancia y no solo si hay o no un objeto: por ejemplo, el nivel de un estanque. El rango de 4-20 mA se ajusta por teach entre 150 y 1500 mm, así que aprovechas toda la resolución en el tramo que te interesa. Deja libres los primeros 150 mm frente al sensor. Si solo necesitas una señal de presencia, la versión con salida de conmutación es más simple. Varios sensores cercanos pueden trabajar sincronizados en modo maestro/esclavo.
