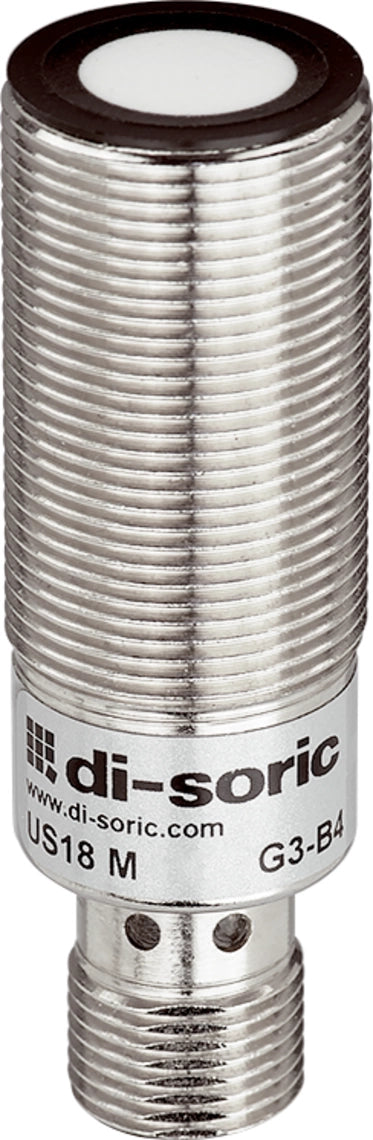

Sensor ultrasónico M18, PNP+NPN

Sensor ultrasónico M18 de di-soric con rango de 150 a 1500 mm, salida push-pull que sirve para entradas PNP y NPN, e IO-Link. Detecta por sonido y no por luz, y es resistente a la suciedad. Se configura como sensor o como barrera ultrasónica, con 3 modos de teach, función de ventana y rango ajustable. Cuerpo de latón niquelado de 55 mm con conector M12 de 4 pines.

Características y ficha técnica

• Modelo: US 18 M 1500 G3-B4
• Marca: di-soric
• Tipo: Sensor ultrasónico, configurable como sensor o como barrera
• Rango de detección: 150 a 1500 mm (ajustable por teach)
• Placa de medición estándar: 200 x 200 mm
• Salida: Push-pull, 150 mA, NO/NC conmutable, con función de ventana
• Interfaz: IO-Link V1.1, COM2 38,4 kBd, Smart Sensor Profile (pin 4)
• Teach: Remoto por pin 2 (blanco)
• Alimentación: 18 a 30 VDC
• Consumo sin carga: 40 mA máx. a 24 VDC
• Protecciones: Contra inversión de polaridad y cortocircuito
• Resolución: 1,0 mm (vía IO-Link)
• Reproducibilidad: Menor a 1 mm
• Histéresis: 6 mm máx., ajustable hasta 20 mm vía IO-Link
• Frecuencia ultrasónica: 200 kHz
• Frecuencia de conmutación: Menor a 5 Hz
• Distancia mínima entre sensores: 700 mm (no admite operación en paralelo)
• Indicadores: LED verde de estado y LED amarillo de salida
• Carcasa: Latón niquelado, M18 x 1, largo 55 mm, 30 g; transductor de resina epoxi y PUR
• Conexión: Conector M12, 4 pines
• Temperatura de operación: -25 °C a +70 °C, con compensación de temperatura
• Grado de protección: IP67
• Aprobaciones: UL
• Incluye: Sensor y 2 tuercas M18

¿Cómo elegir?

El ultrasónico detecta por sonido y no por luz: es la alternativa cuando un sensor óptico tiene problemas con el objeto o con suciedad en el ambiente. No detecta a menos de 150 mm del frente, así que deja esa zona libre. Su frecuencia de conmutación es menor a 5 Hz: sirve para nivel, presencia y posición, no para contar piezas rápidas. Si montas dos sensores, sepáralos al menos 700 mm. Esta versión entrega una salida de conmutación; si necesitas medir la distancia en forma continua, usa la versión con salida analógica.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines
• Sensor ultrasónico M18, NO/NC, sn 1.5 m, para conector M12/4P, salida modulada 4-20 mA

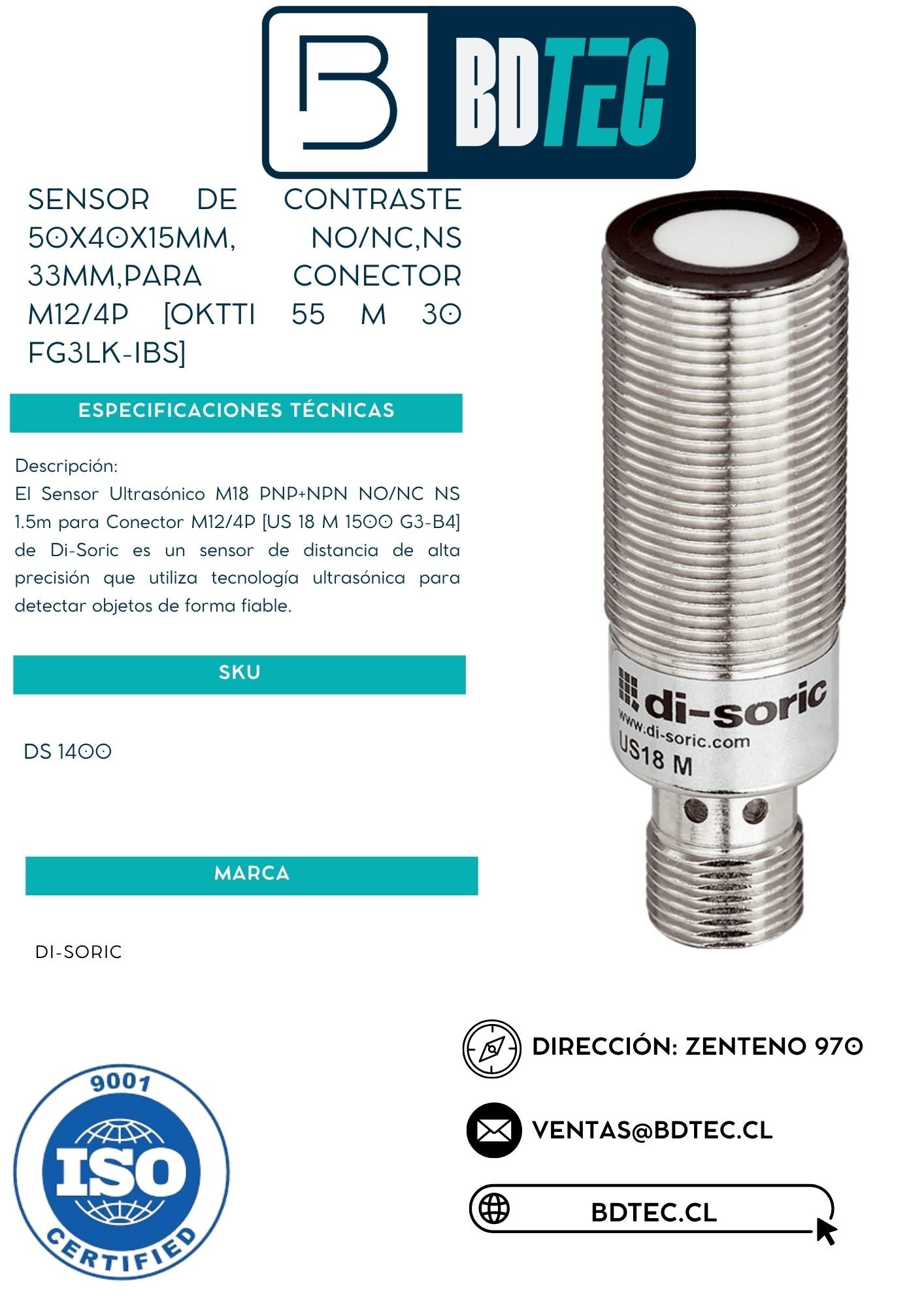

Ficha Técnica
