Válvula neumática 5/2 conexión 1/4" mando palanca con bloqueo

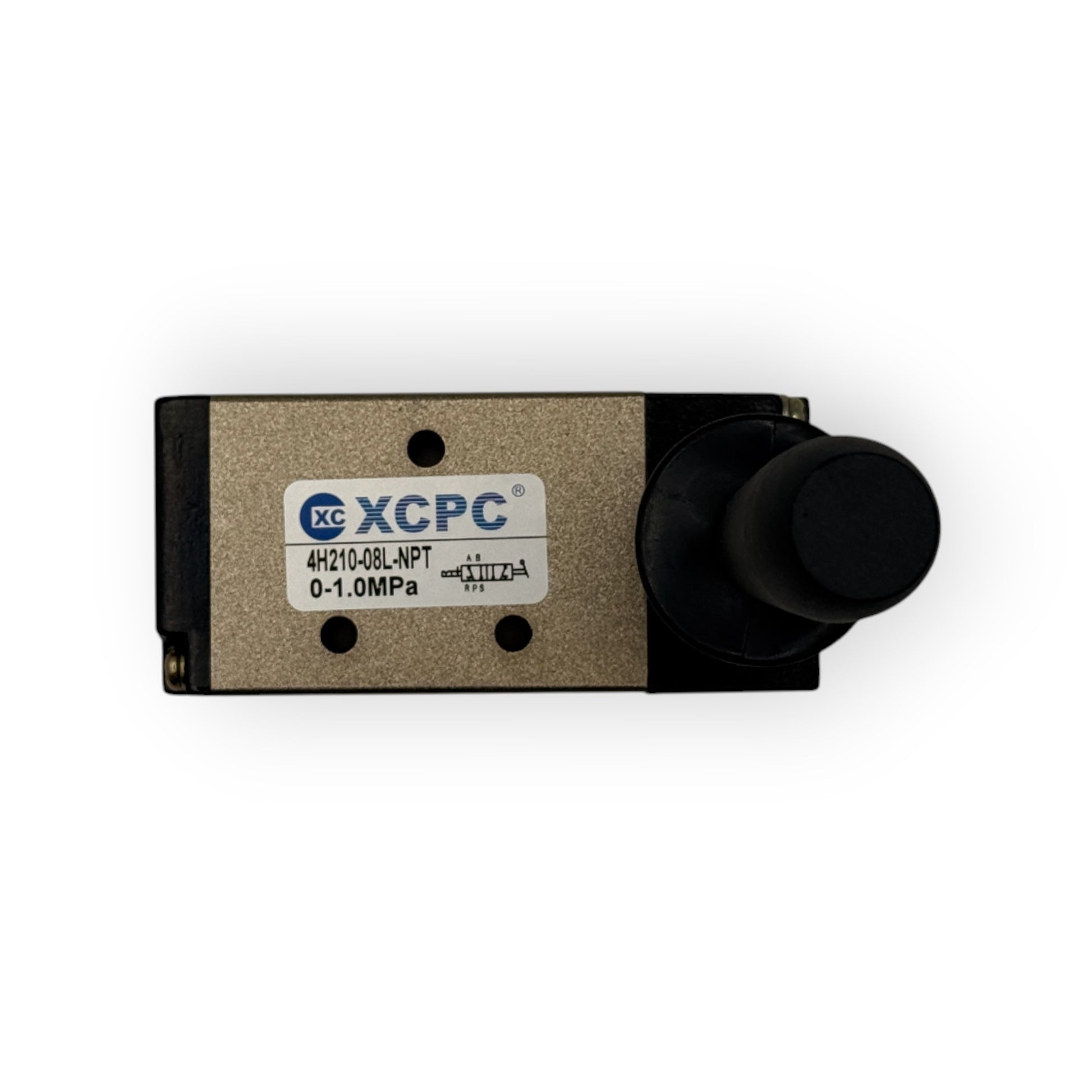

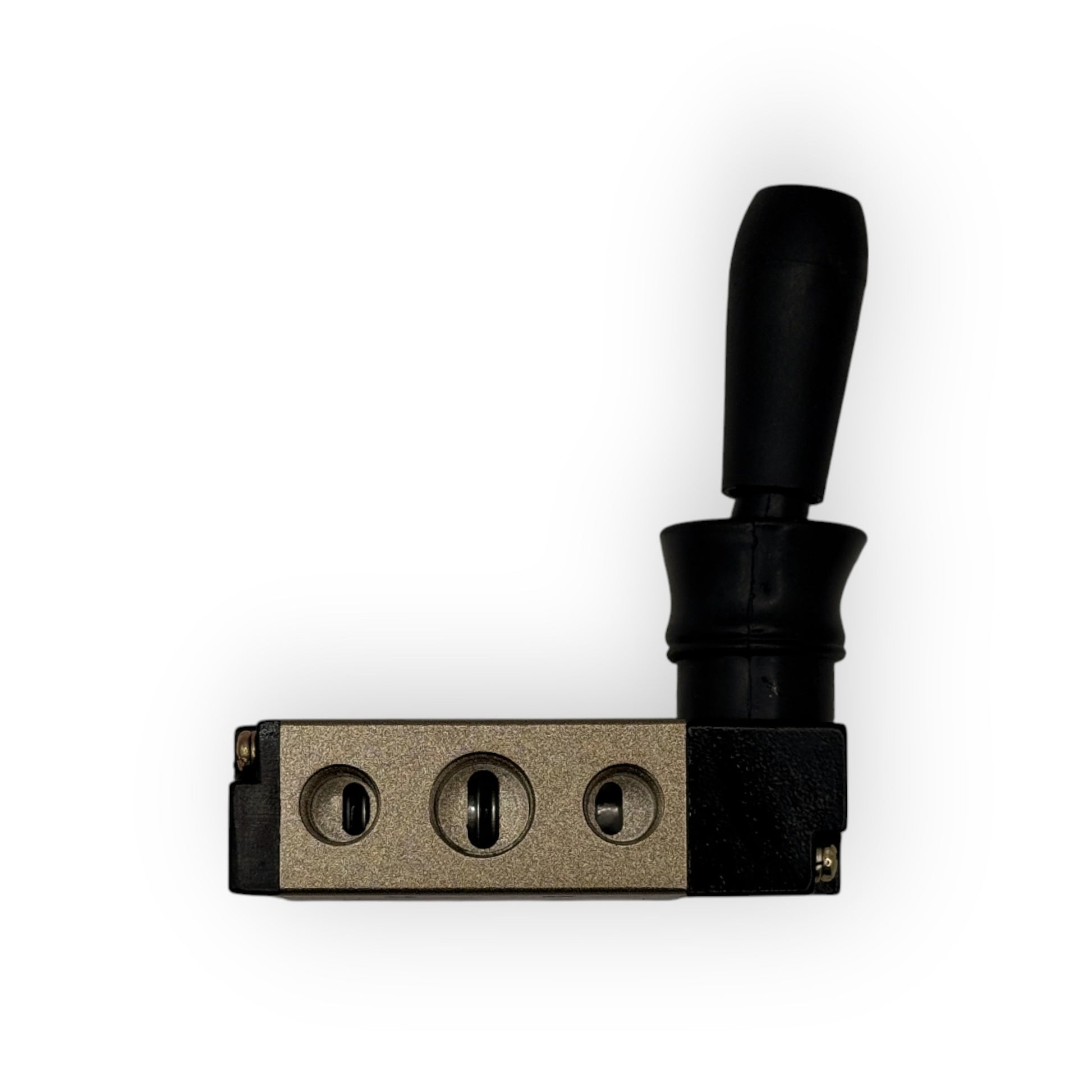

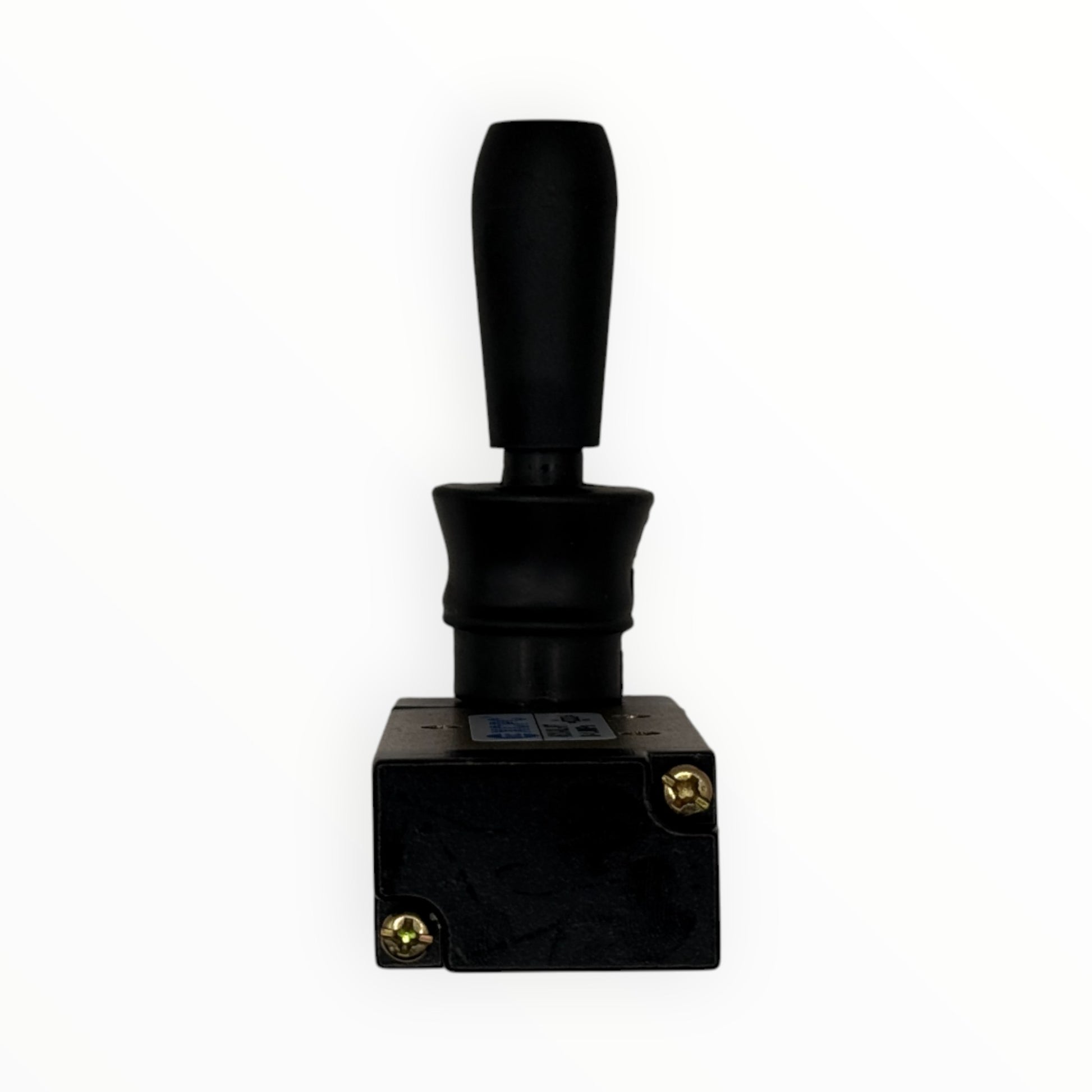

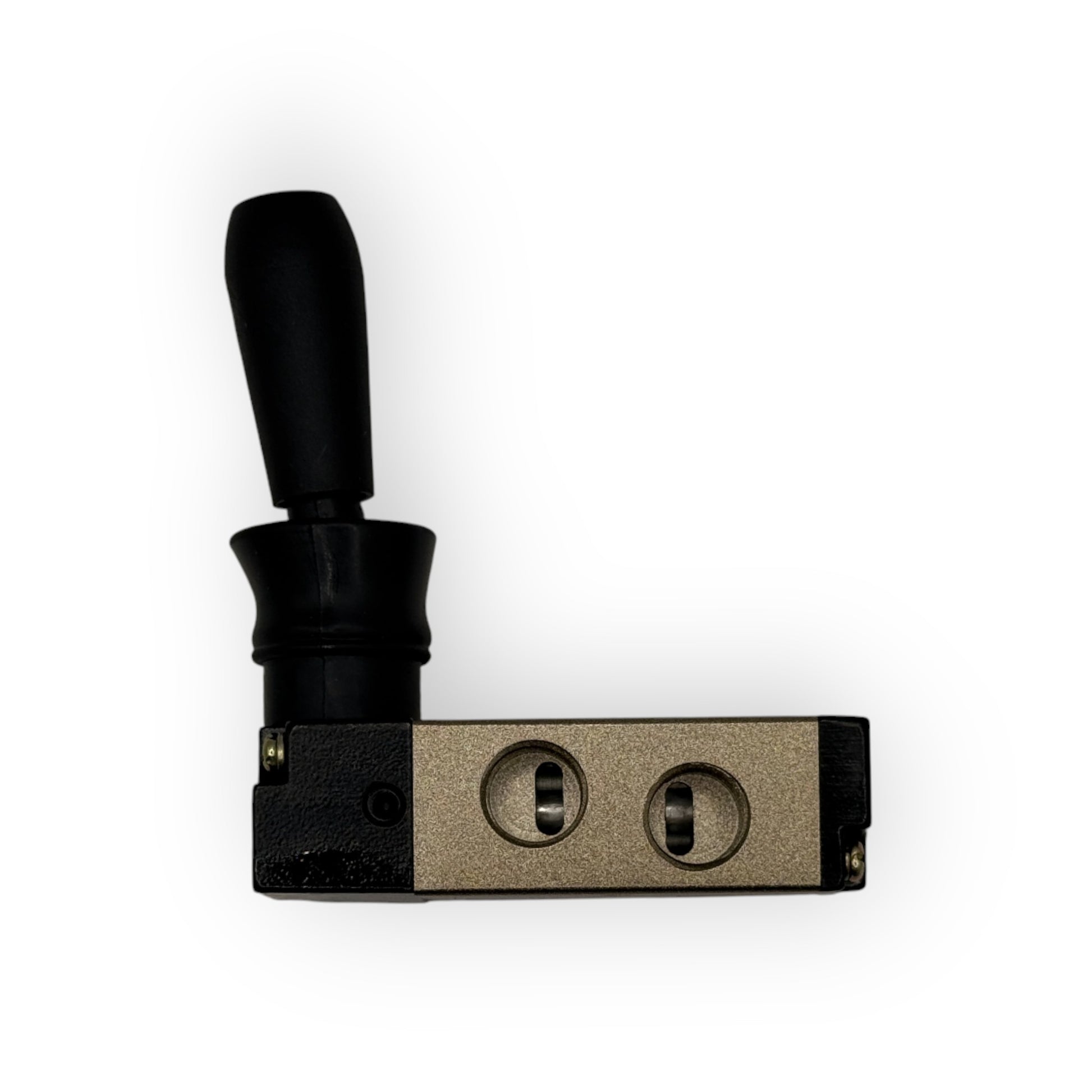

Válvula neumática 5/2 de 1/4" con mando por palanca y bloqueo, modelo 4H210-08-L. La palanca queda enclavada en la posición elegida, así que la válvula mantiene el cilindro avanzado o retraído sin que el operador la sostenga. Es de acción directa y trabaja con aire filtrado a 40 µm, entre 0 y 1,0 MPa. Sirve para seleccionar a mano el estado de un cilindro de doble efecto o de un circuito.

Características y ficha técnica

• Modelo: 4H210-08-L
• Tipo: 5 vías, 2 posiciones (5/2)
• Accionamiento: Palanca manual con bloqueo, acción directa
• Conexiones de trabajo: 1/4" NPT
• Escapes: 1/8" NPT
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Temperatura de trabajo: 0 °C a 60 °C
• Fluido: Aire filtrado a 40 µm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Una válvula 5/2 como esta mueve un cilindro de doble efecto: alimenta una cámara y descarga la otra, y al cambiar de posición invierte el movimiento. Para un cilindro de simple efecto basta una 3/2. Elige la versión con bloqueo cuando la válvula debe quedarse en la posición elegida, por ejemplo para dejar una prensa o un fijador sujetando. Si el movimiento debe volver apenas se suelta la palanca, usa la 4H210-08-S con retorno por resorte.
