Válvula neumática 5/2 conexión 1/4" mando palanca con resorte

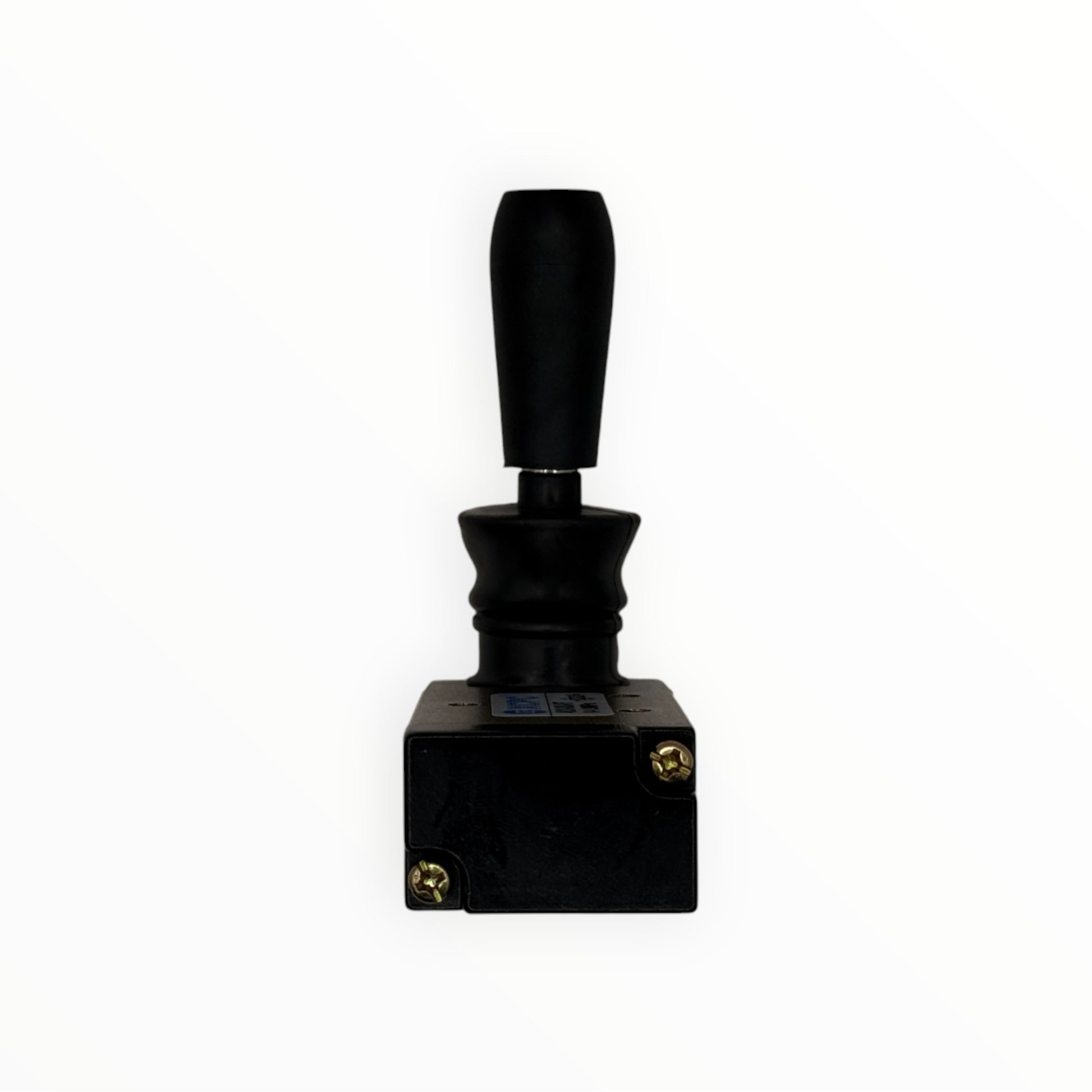

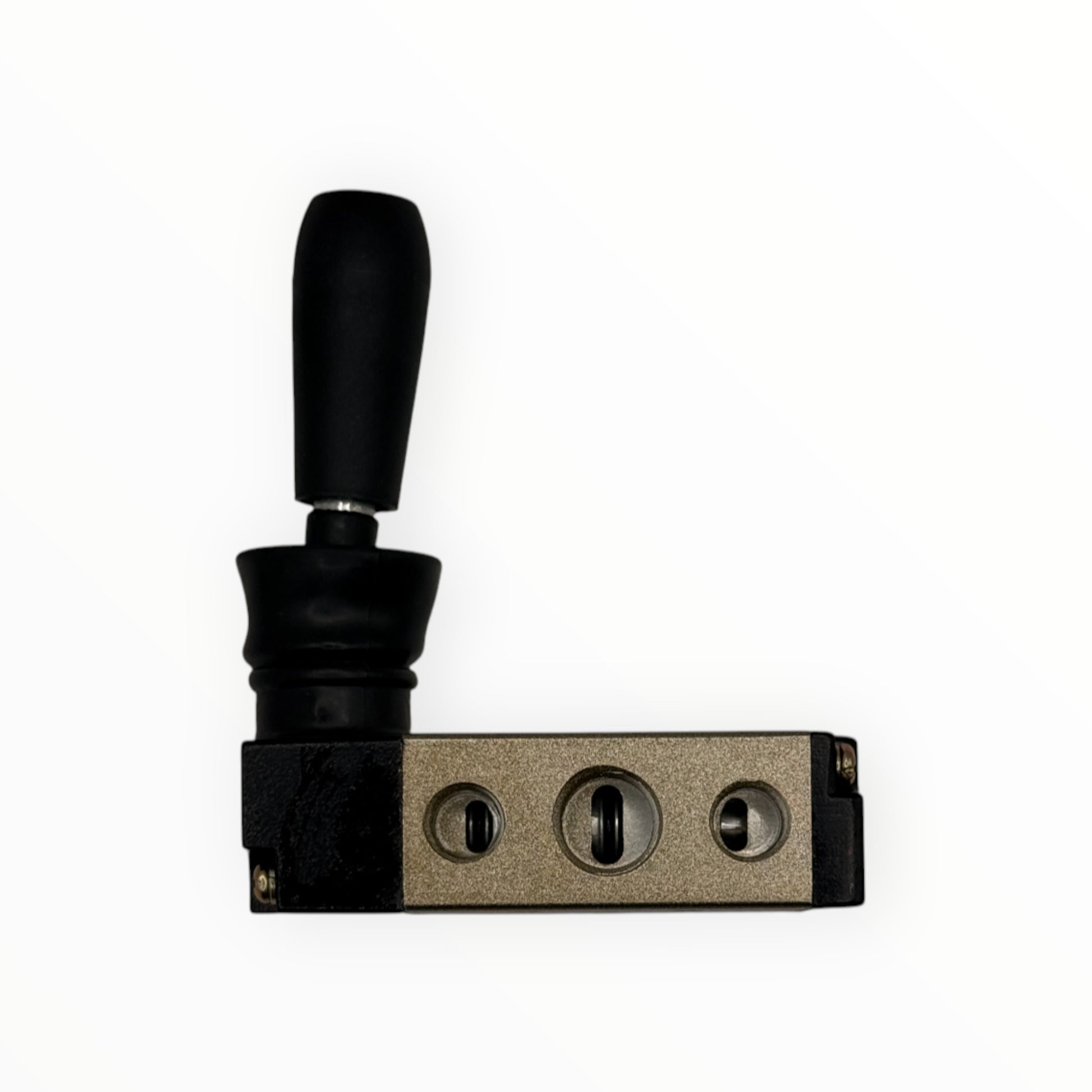

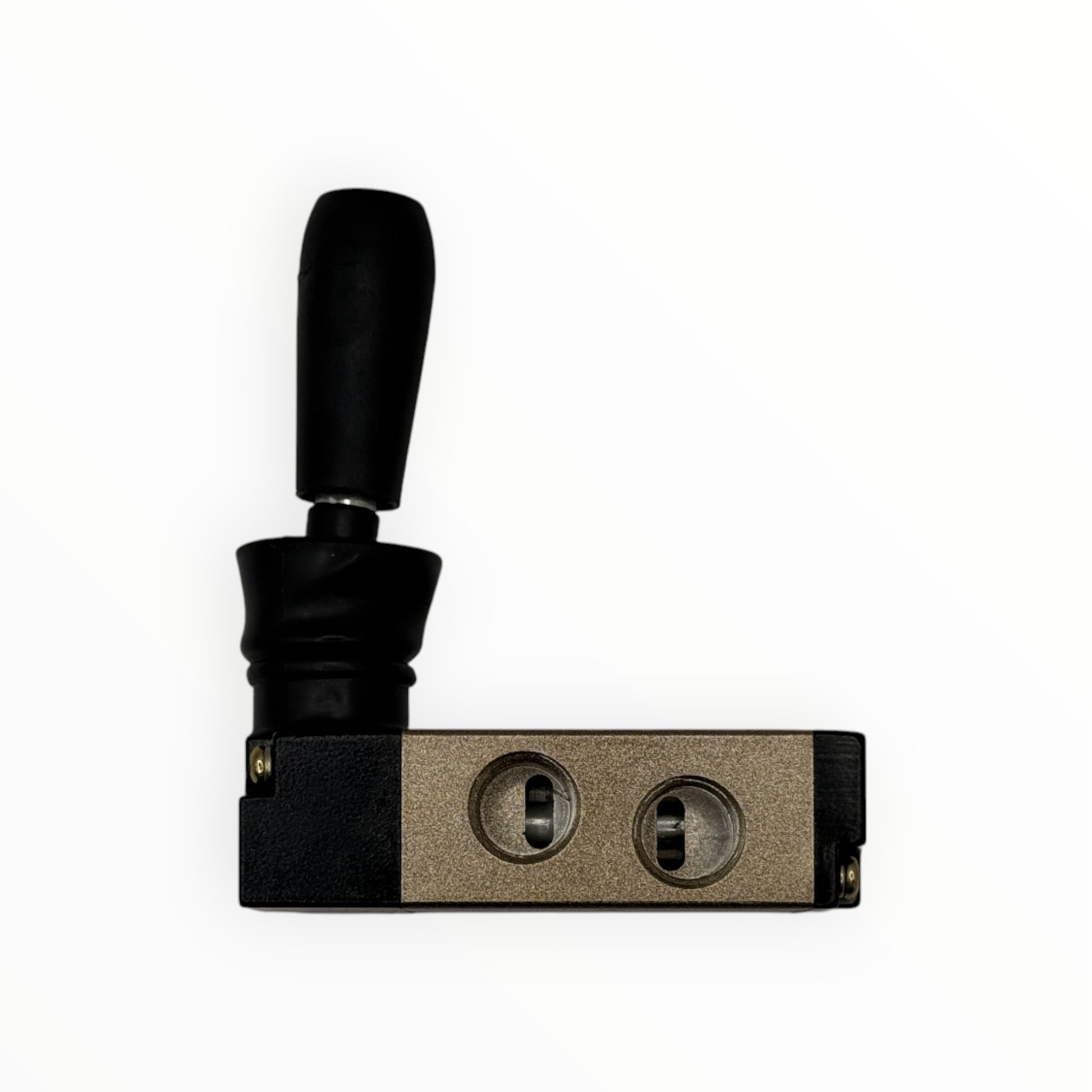

Válvula neumática 5/2 de 1/4" con mando por palanca y retorno por resorte, modelo 4H210-08-S de XCPC. Mientras el operador sostiene la palanca, la válvula cambia de posición; al soltarla, el resorte la devuelve a la posición inicial. Es de acción directa y trabaja con aire filtrado a 40 µm, entre 0 y 1,0 MPa. Sirve para comandar a mano un cilindro de doble efecto en movimientos de ajuste o avance por impulsos.

Características y ficha técnica

• Modelo: 4H210-08-S
• Tipo: 5 vías, 2 posiciones (5/2)
• Accionamiento: Palanca manual, acción directa
• Retorno: Resorte
• Conexiones de trabajo: 1/4" NPT
• Escapes: 1/8" NPT
• Área efectiva: 16 mm² (Cv 0,89)
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Temperatura de trabajo: 0 °C a 60 °C
• Fluido: Aire filtrado a 40 µm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Una válvula 5/2 como esta mueve un cilindro de doble efecto: alimenta una cámara y descarga la otra, y al cambiar de posición invierte el movimiento. Para un cilindro de simple efecto basta una 3/2. Elige retorno por resorte cuando el movimiento debe detenerse o volver apenas el operador suelta la palanca. Si la válvula debe quedarse en la posición elegida sin sostenerla, usa la versión con bloqueo 4H210-08-L.
