Válvula neumática 5/2 conexión 1/4" tipo botón saliente

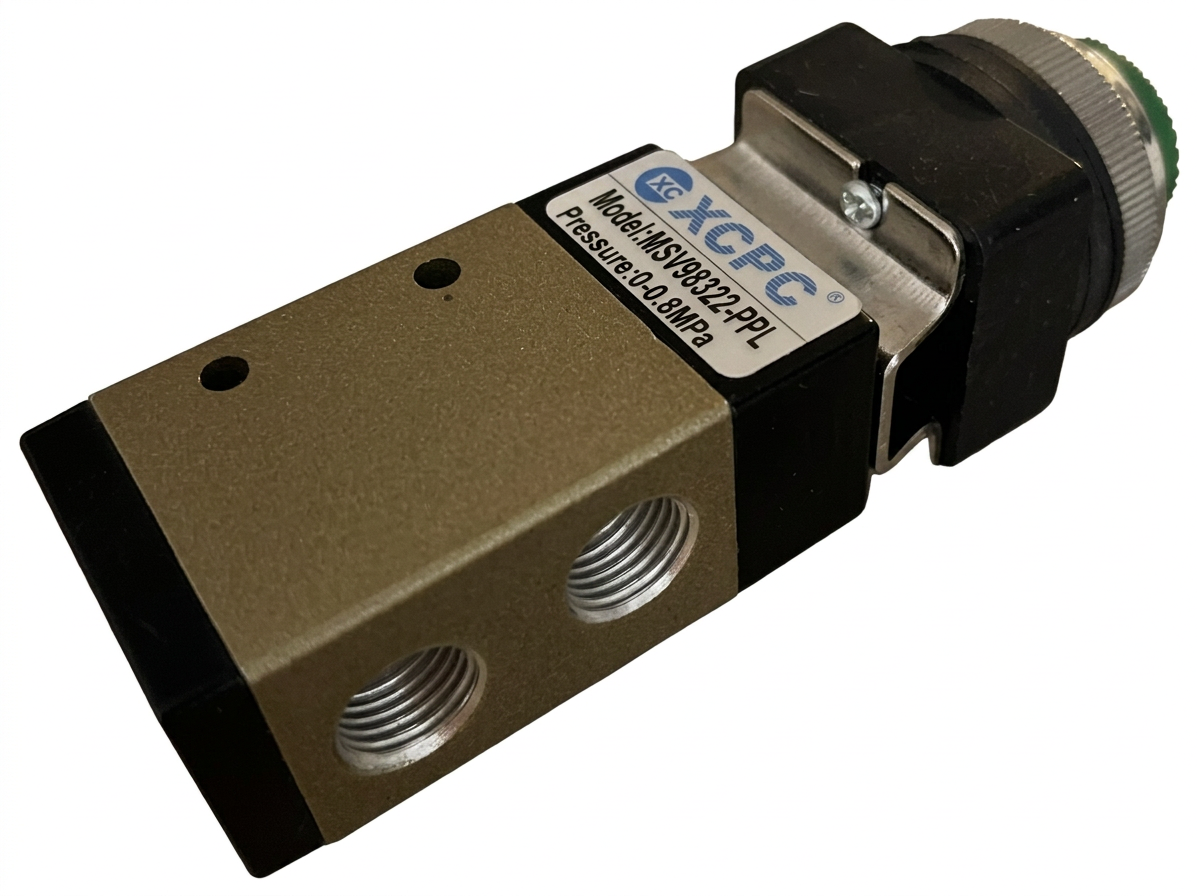

Válvula neumática 5/2 de 1/4" con botón redondo convexo (saliente), modelo MSV86522PPL de XCPC (serie MSV de válvulas mecánicas). Tiene cuerpo compacto de 35 mm de ancho con dos agujeros de fijación, y conmuta con el accionamiento mecánico, sin electricidad. Sirve para mandar un cilindro de doble efecto en máquinas y tableros neumáticos.

Características y ficha técnica

• Modelo: MSV86522PPL
• Tipo: 5 vías, 2 posiciones (5/2)
• Accionamiento: Botón redondo convexo (PPL)
• Conexiones de trabajo: 1/4" NPT
• Área efectiva: 16 mm² (Cv 0,89)
• Presión de trabajo: 0 a 0,8 MPa (0 a 8 bar)
• Temperatura de trabajo: 0 °C a 60 °C
• Fluido: Aire filtrado a 40 µm
• Dimensiones: 35 x 26 mm de cuerpo, 119 mm de alto total
• Fijación: 2 agujeros de Ø4,3 mm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 5/2 (MSV86522) para un cilindro de doble efecto: alimenta una cámara y descarga la otra. Para un cilindro de simple efecto, o para enviar una señal de pilotaje a una válvula 4A210-08, basta la 3/2 (MSV98322). El botón saliente es para un mando manual frecuente desde un panel. La serie trae cuatro accionamientos con el mismo cuerpo: selector, final de carrera con rodillo, botón saliente y botón hongo.

Productos compatibles

• Válvula 5/2 1/4" tipo selector MSV86522TB
• Válvula 5/2 1/4" final de carrera MSV86522R
• Válvula 5/2 1/4" botón hongo MSV86522PB
• Válvula 3/2 1/4" botón saliente MSV98322PPL
• Conector recto 1/4" NPT x 6 mm
• Conector recto 1/4" NPT x 8 mm
• Conector recto 1/4" NPT x 10 mm
• Conector recto 1/4" NPT x tubo 1/4"

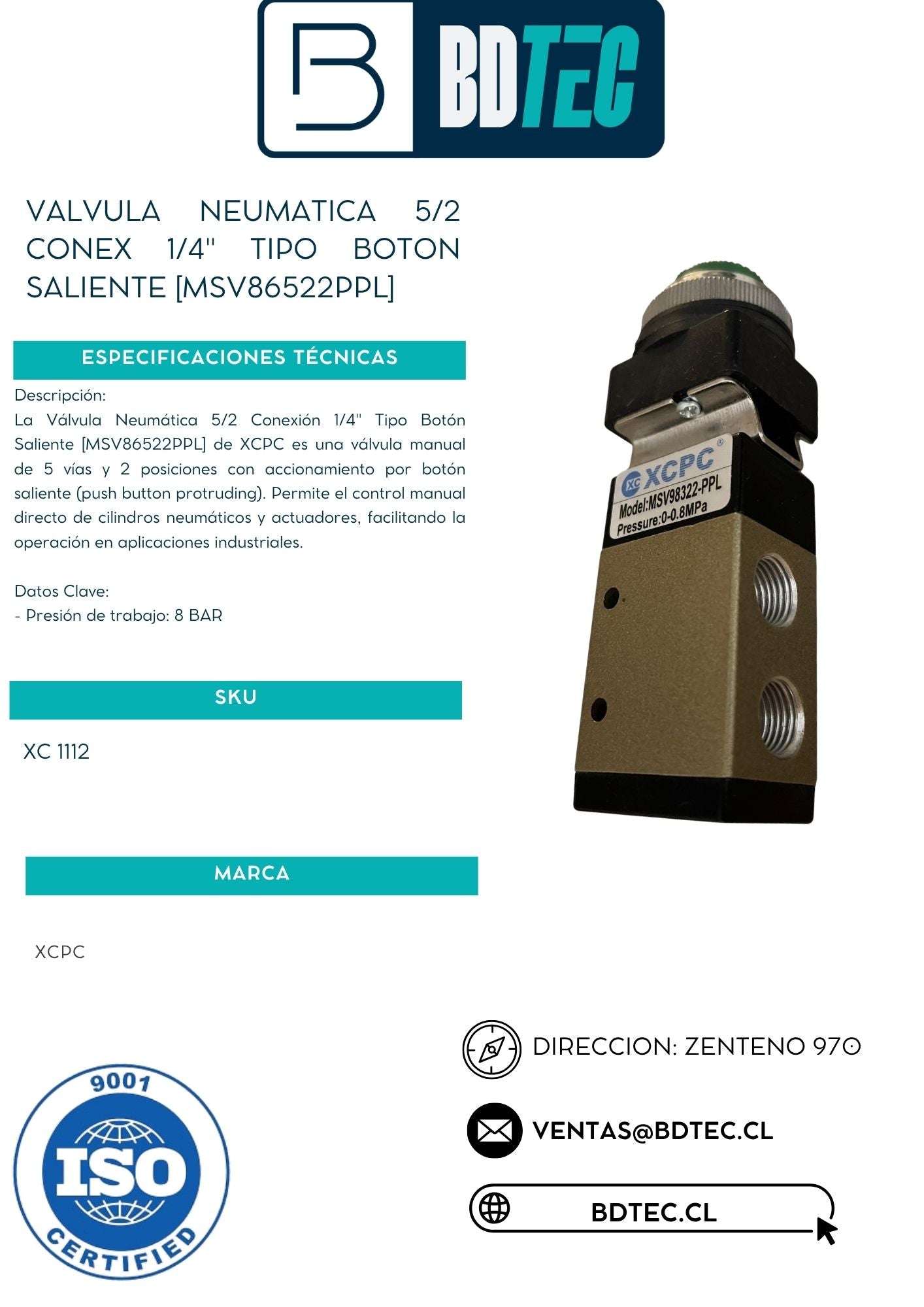

Ficha Técnica
