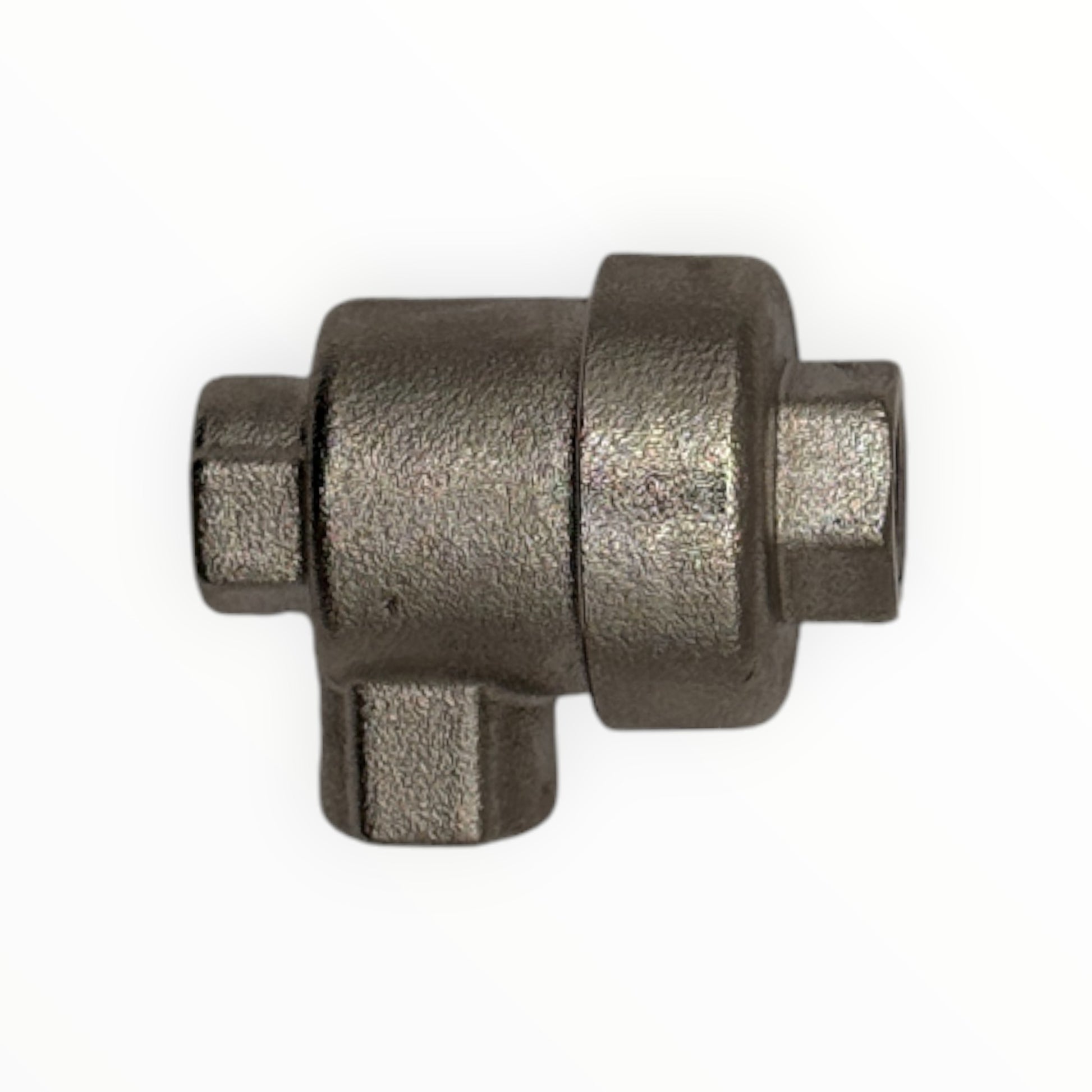

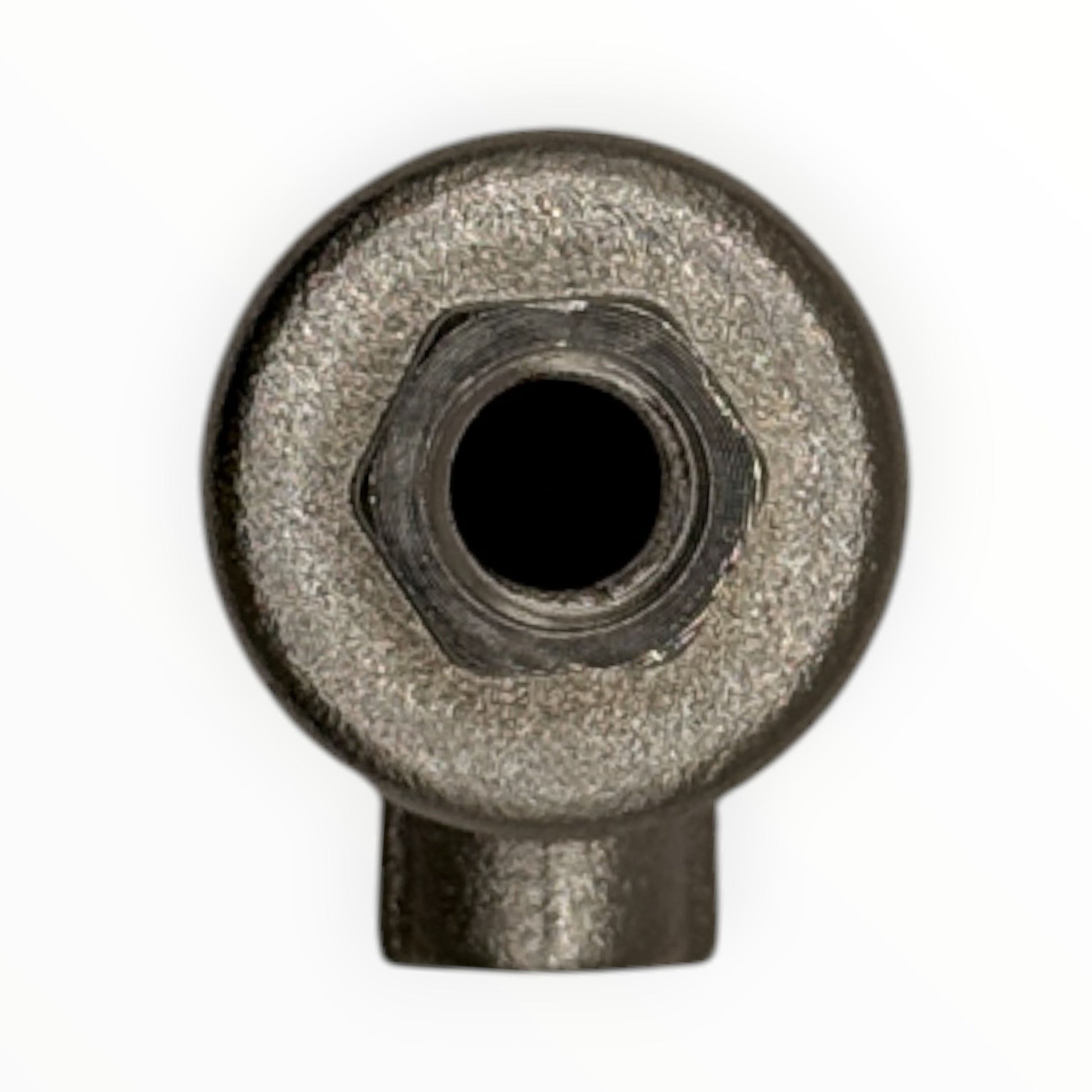

Válvula de escape rápido 1/8"

Válvula de escape rápido de 1/8", modelo XQ170600 de XCPC (serie XQ). Se instala en la línea entre la válvula de mando y el cilindro, lo más cerca posible del cilindro: cuando la válvula de mando descarga, el aire del cilindro sale directo por el escape de esta válvula sin volver por la manguera ni por la válvula de mando. Así el cilindro se mueve más rápido en ese sentido.

Características y ficha técnica

• Modelo: XQ170600
• Tipo: Válvula de escape rápido
• Conexiones: 1/8" NPT hembra en los tres puertos

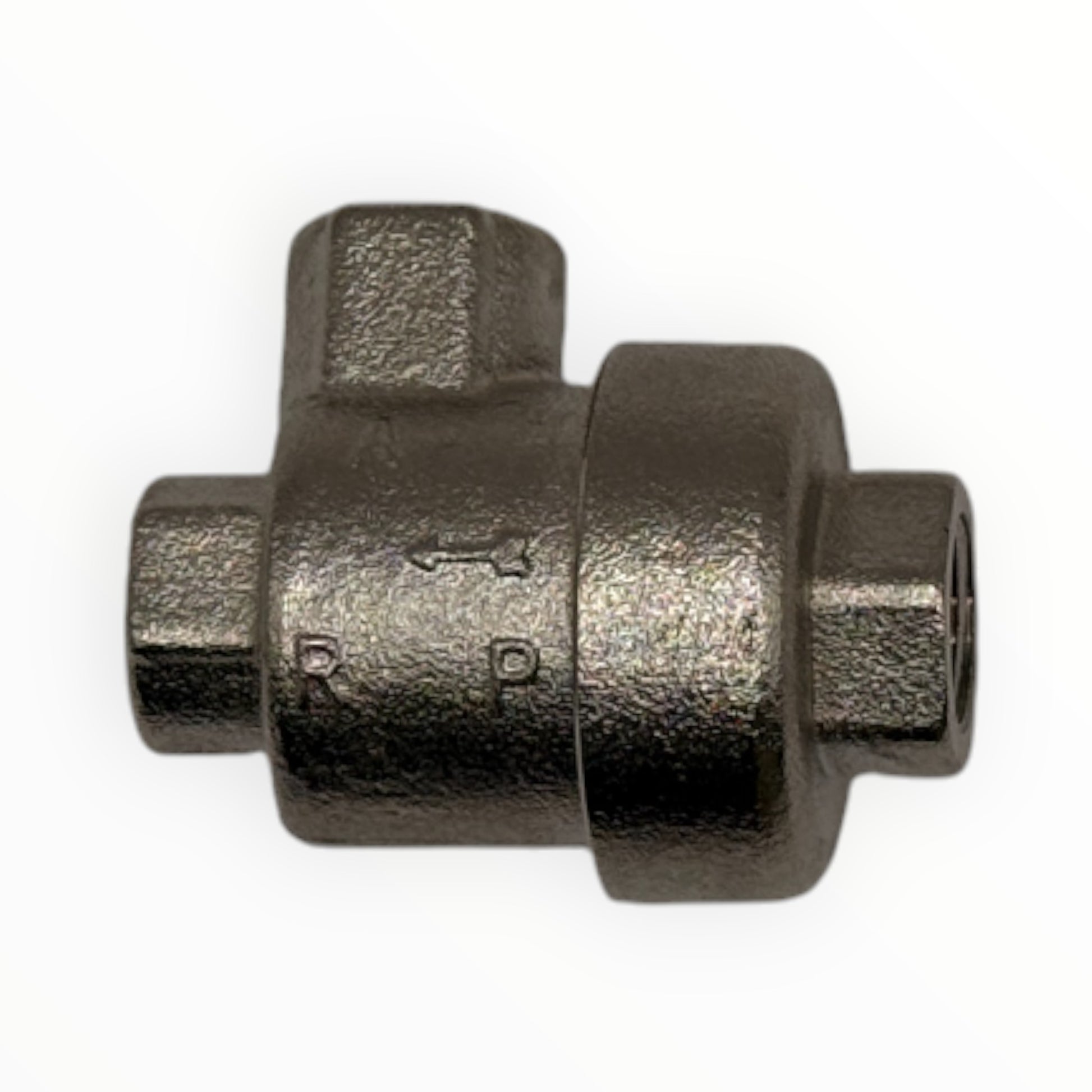

• Puertos: P: salida de la válvula de mando; A: cilindro; R: escape (silenciador)
• Diámetro de paso: 6 mm
• Caudal: 0,9 m³/min o más
• Tiempo de conmutación: 0,03 s o menos
• Presión de trabajo: 0,12 a 1,0 MPa (1,2 a 10 bar)
• Dimensiones: 39 mm de alto, 32 mm de largo

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Pon una válvula de escape rápido en el lado del cilindro que necesitas acelerar y conéctala con el puerto A lo más cerca posible del cilindro. Instala un silenciador en el puerto R para bajar el ruido de la descarga. Elige la medida según la rosca de la conexión: la XQ170600 es de 1/8"; para 1/4" está la XQ170800, con el mismo caudal.
