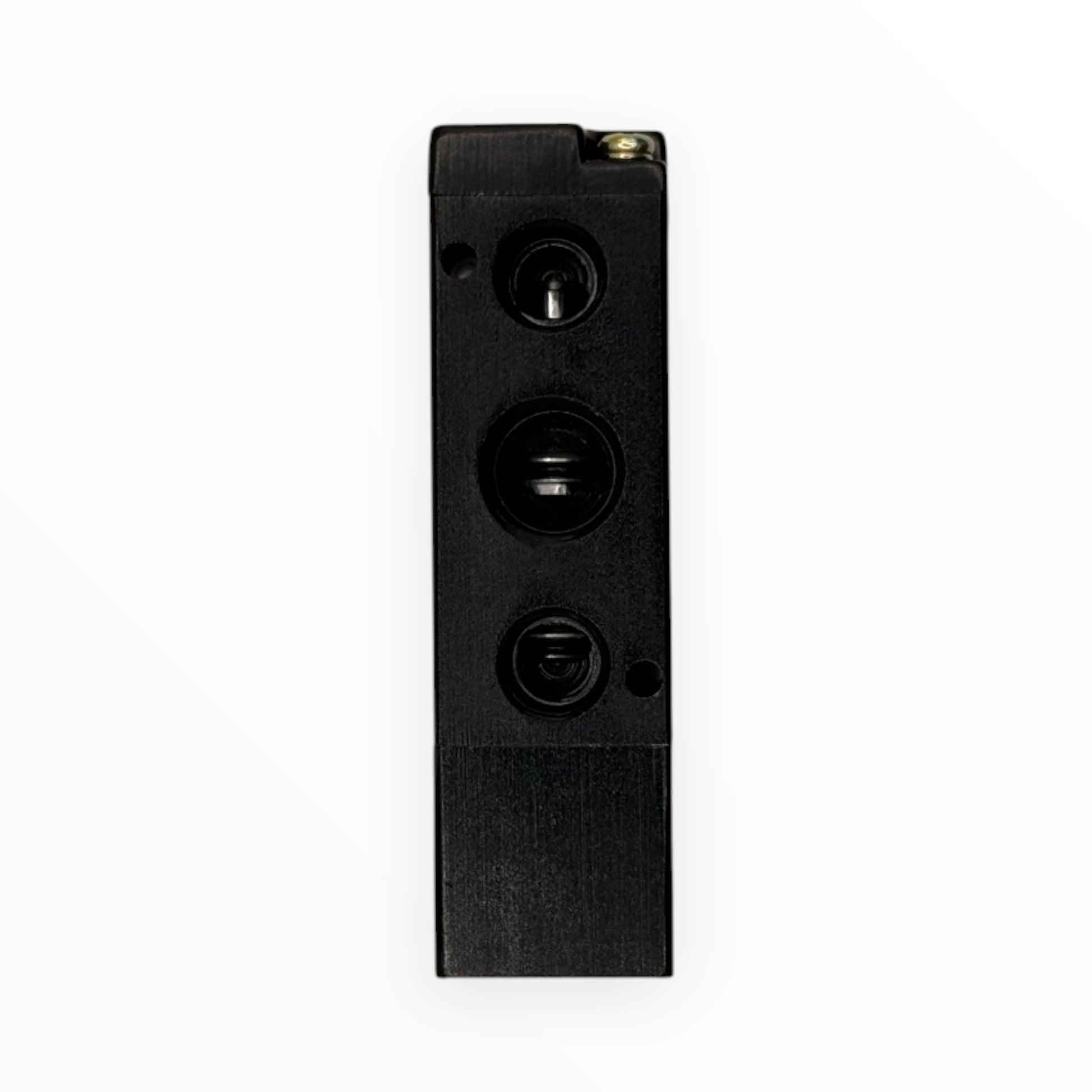

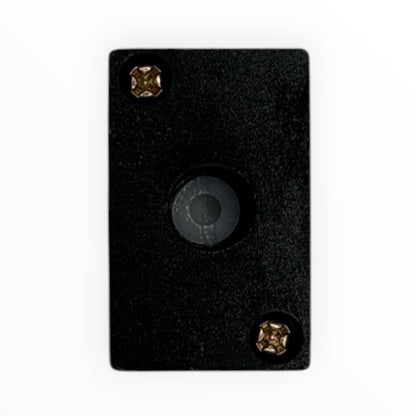

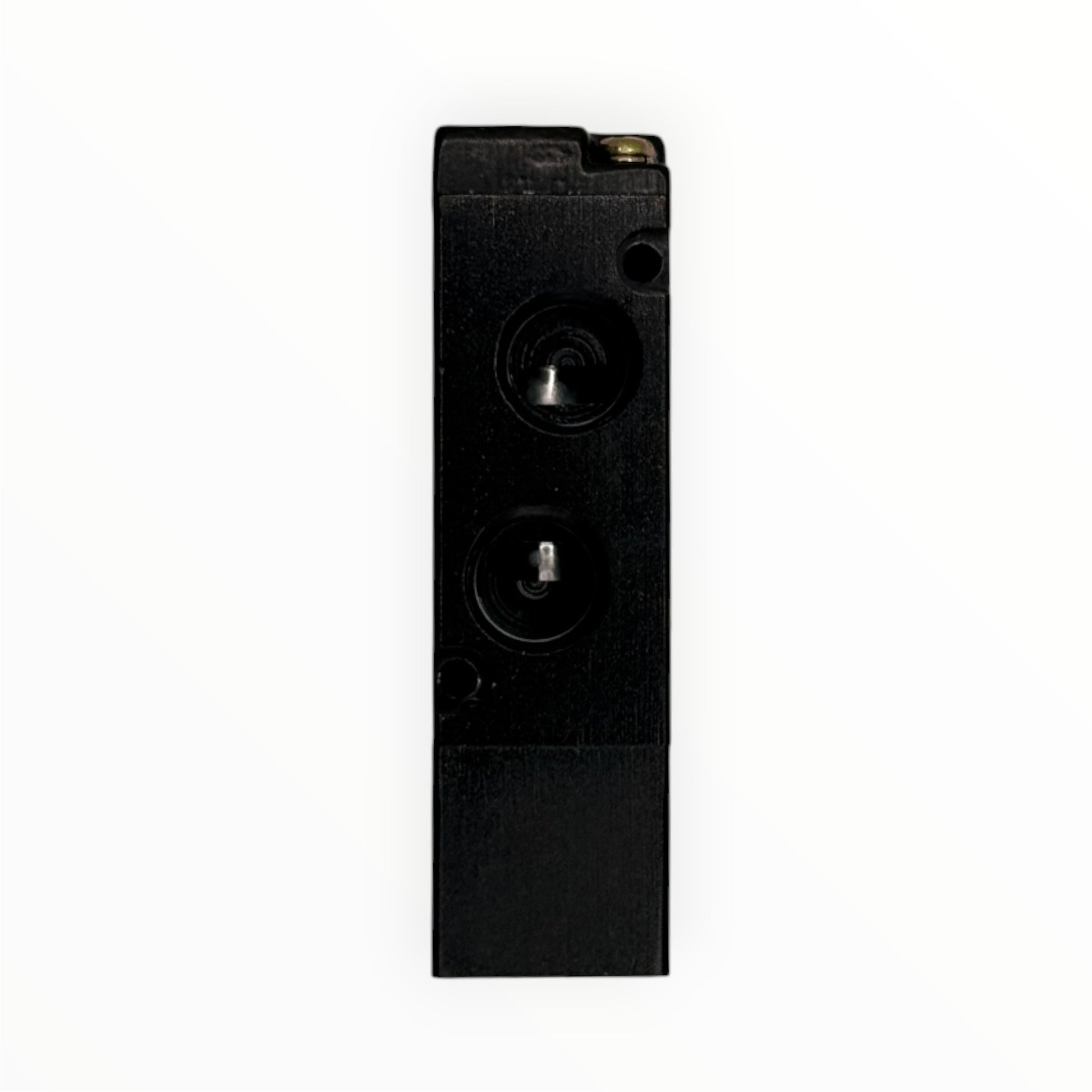

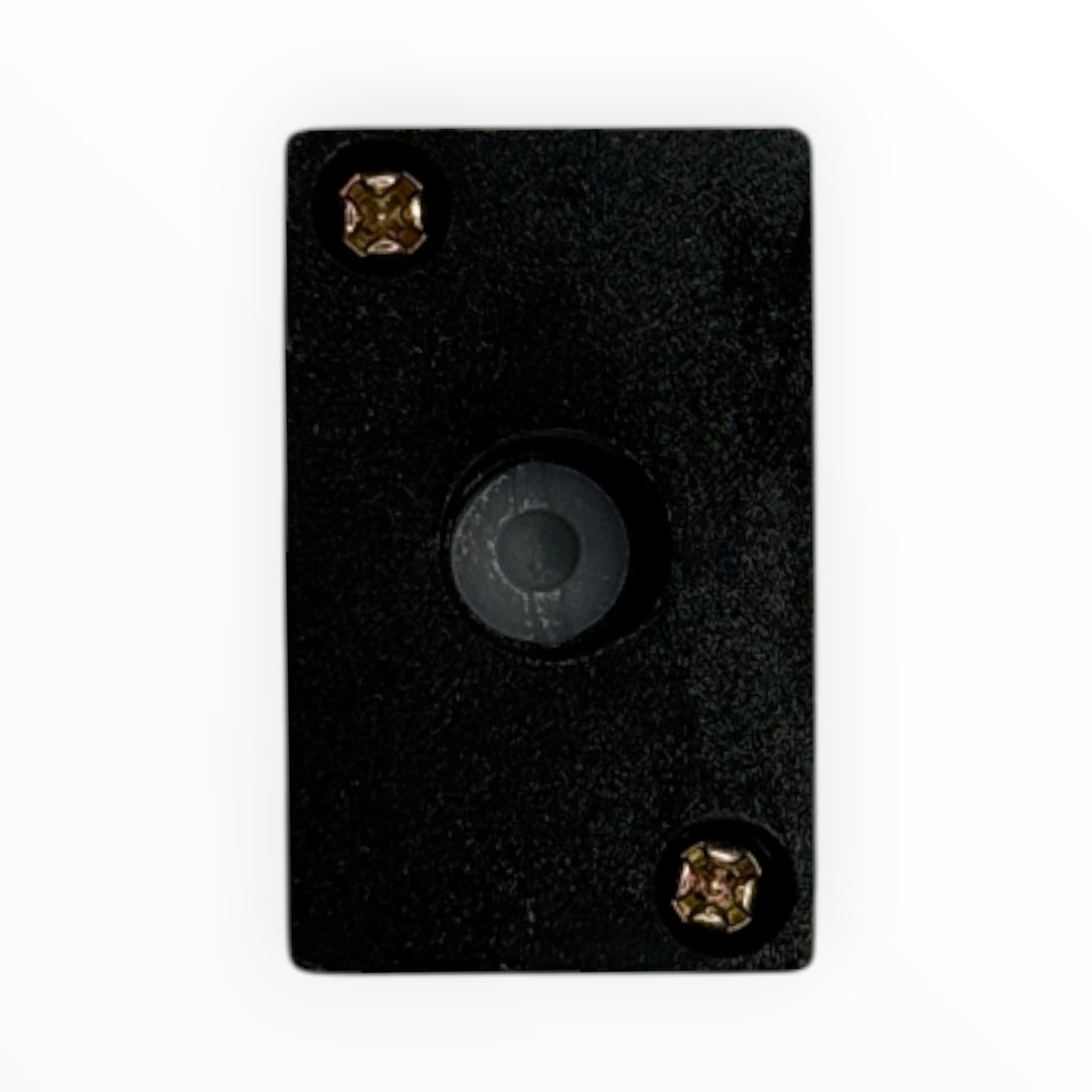

Válvula mando neumática 1/4"

Válvula mando neumática 1/4"

SKU: XC 1122 · Modelo 4A210-08

Presión de trabajo0,15 a 0,8 MPa
Temperatura de trabajo5 °C a 50 °C
AccionamientoPiloto neumático simple
RetornoResorte
Conexiones de trabajo1/4" NPT
Escapes1/8" NPT

Válvula de mando neumático 5/2 de 1/4", modelo 4A210-08 de XCPC. Conmuta con una señal de aire en su puerto de pilotaje de 1/8", sin bobina ni electricidad, y vuelve por resorte cuando la señal desaparece. Comparte cuerpo y caudal con la electroválvula 4V210-08 (área efectiva 16 mm², Cv 0,89). Sirve para mandar cilindros de doble efecto en circuitos totalmente neumáticos o en zonas donde no conviene llevar electricidad.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo4A210-08
Tipo5 vías, 2 posiciones (5/2)
AccionamientoPiloto neumático simple
RetornoResorte
Conexiones de trabajo1/4" NPT (P, A, B)
Escapes1/8" NPT (R, S)
Puerto de pilotaje1/8" NPT
Área efectiva16 mm² (Cv 0,89)
Presión de trabajo0,15 a 0,8 MPa (1,5 a 8 bar)
Presión máxima de prueba1,2 MPa (12 bar)
Temperatura de trabajo5 °C a 50 °C
FluidoAire filtrado a 40 µm
Dimensiones del cuerpo77,7 x 35 x 22 mm

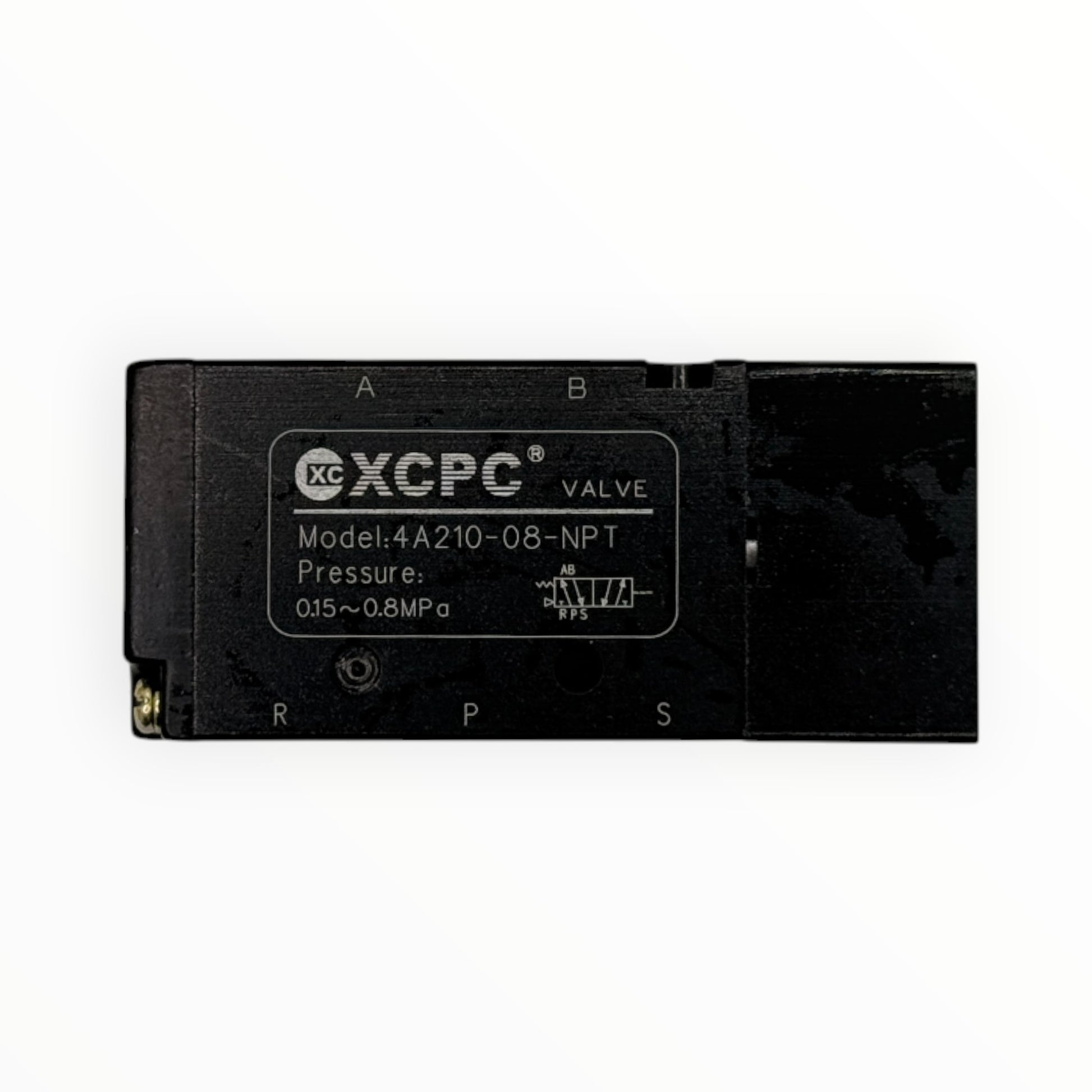

Marcado4A210-08-NPT, 0.15~0.8MPa

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 4A210-08 cuando la orden de mando es una señal de aire: por ejemplo, la salida de una válvula 3/2 de botón o de final de carrera MSV98322. Si la orden viene de un PLC o de un relé, usa la electroválvula 4V210-08, que tiene el mismo cuerpo y caudal. Como es 5/2 con retorno por resorte, el cilindro de doble efecto vuelve a su posición apenas se corta la señal de pilotaje.
