Válvula neumática 3/2 conexión 1/4" tipo selector

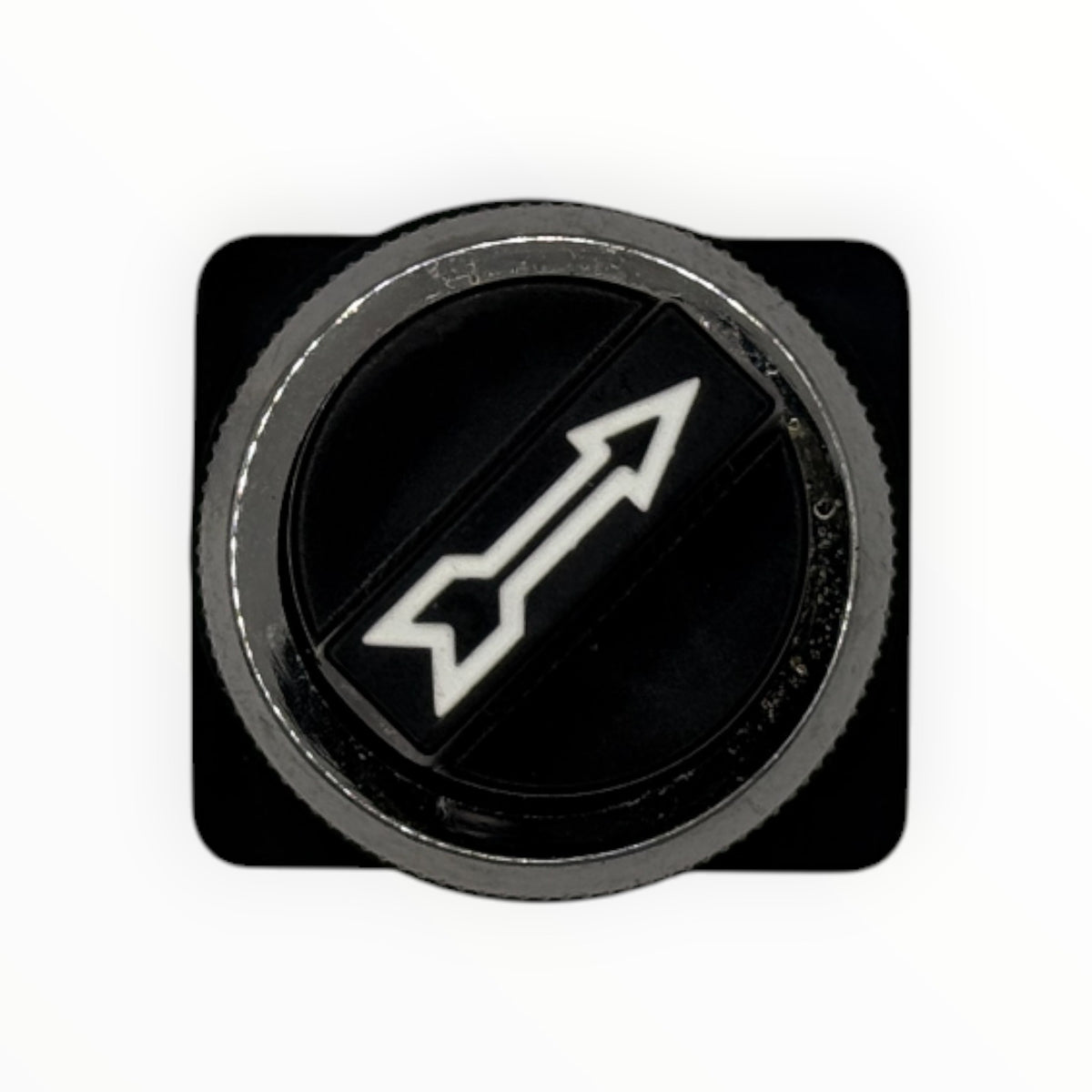

Válvula neumática 3/2 de 1/4" con selector giratorio de perilla, modelo MSV98322TB de XCPC (serie MSV de válvulas mecánicas). Tiene cuerpo compacto de 35 mm de ancho con dos agujeros de fijación, y conmuta con el accionamiento mecánico, sin electricidad. Sirve para mandar un cilindro de simple efecto o dar una señal de pilotaje a otra válvula en máquinas y tableros neumáticos.

Características y ficha técnica

• Modelo: MSV98322TB
• Tipo: 3 vías, 2 posiciones (3/2)
• Accionamiento: Selector giratorio (TB)
• Conexiones de trabajo: 1/4" NPT
• Área efectiva: 16 mm² (Cv 0,89)
• Presión de trabajo: 0 a 0,8 MPa (0 a 8 bar)
• Temperatura de trabajo: 0 °C a 60 °C
• Fluido: Aire filtrado a 40 µm
• Dimensiones: 35 x 26 mm de cuerpo, 129,5 mm de alto total
• Fijación: 2 agujeros de Ø4,3 mm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 3/2 (MSV98322) para un cilindro de simple efecto con retorno por resorte, o para enviar una señal de aire que pilotee otra válvula, como la 4A210-08. Para un cilindro de doble efecto necesitas la 5/2 (MSV86522). El selector es para elegir un modo o dejar una función activa o inactiva desde un panel. La serie trae cuatro accionamientos con el mismo cuerpo: selector, final de carrera con rodillo, botón saliente y botón hongo.

Productos compatibles

• Válvula 3/2 1/4" final de carrera MSV98322R
• Válvula 3/2 1/4" botón saliente MSV98322PPL
• Válvula 3/2 1/4" botón hongo MSV98322PB
• Válvula 5/2 1/4" tipo selector MSV86522TB
• Válvula de mando neumático 5/2 1/4" 4A210-08
• Silenciador de bronce 1/4" NPT
• Silenciador de plástico 1/4" NPT
• Conector recto 1/4" NPT x 6 mm
• Conector recto 1/4" NPT x 8 mm
• Conector recto 1/4" NPT x 10 mm
• Conector recto 1/4" NPT x tubo 1/4"

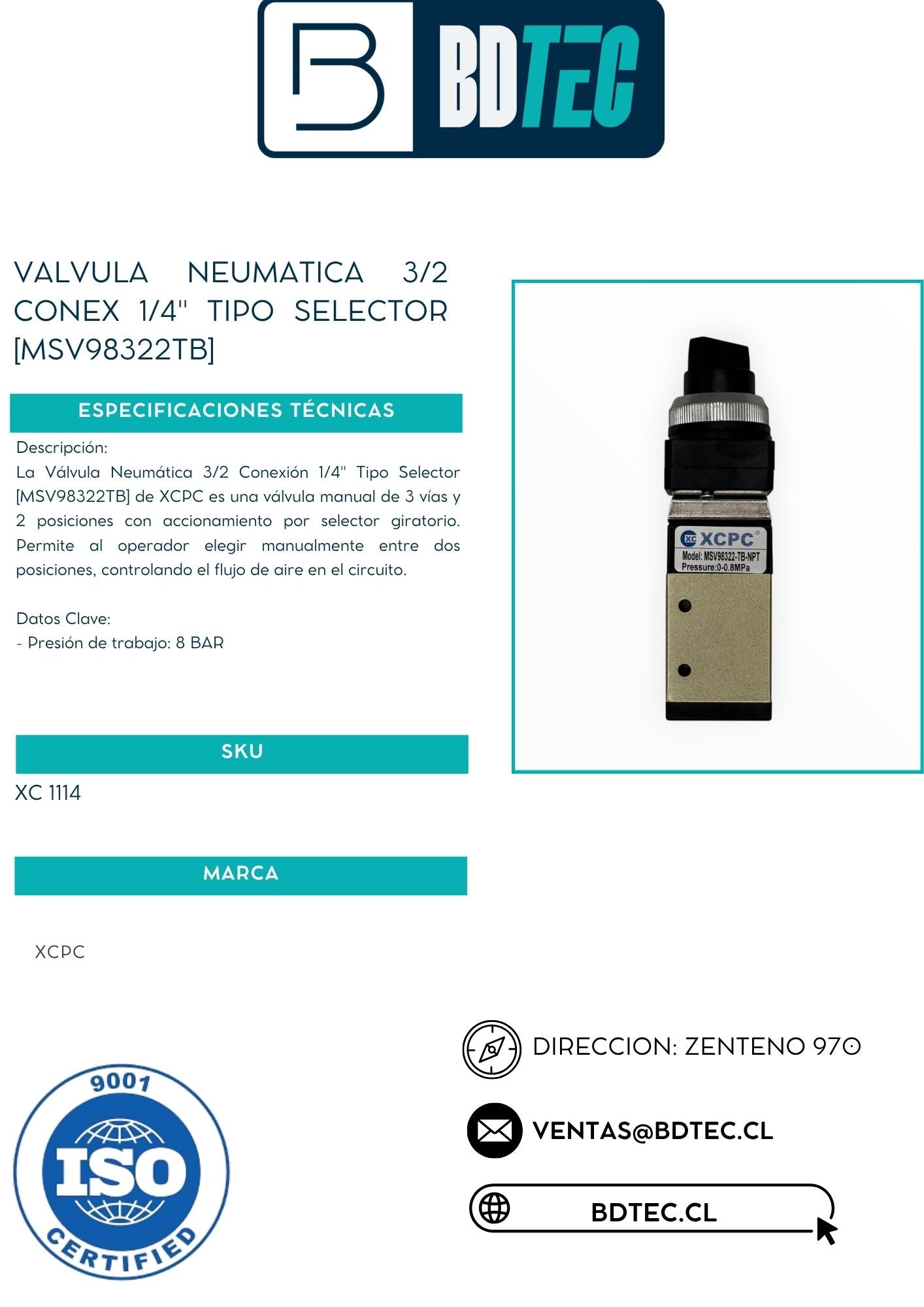

Ficha Técnica
