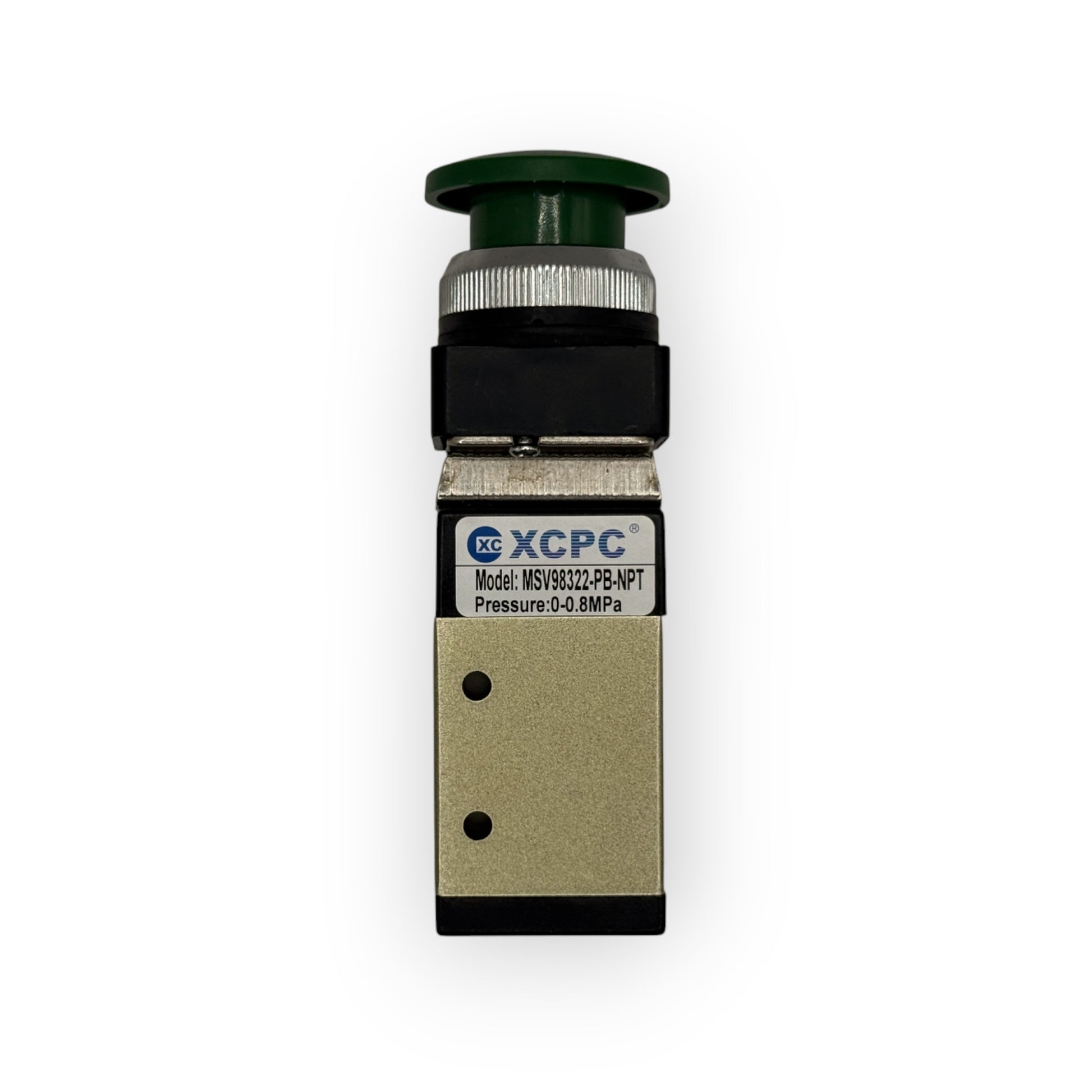

• Válvula neumática 3/2 conexión 1/4" tipo botón parada XCPC MSV98322PB

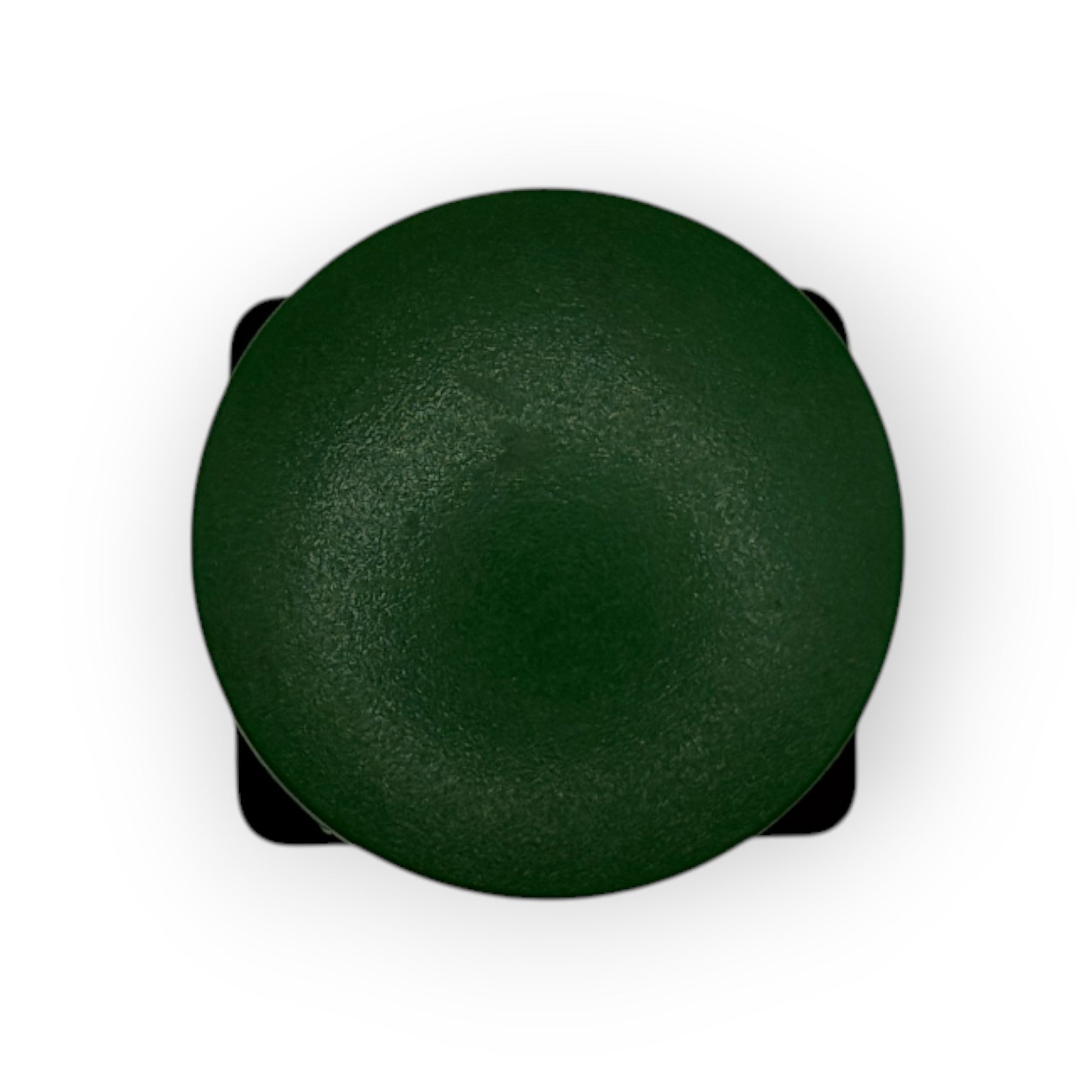

  • Válvula neumática 3/2 conexión 1/4" tipo botón parada XCPC MSV98322PB - vista 2

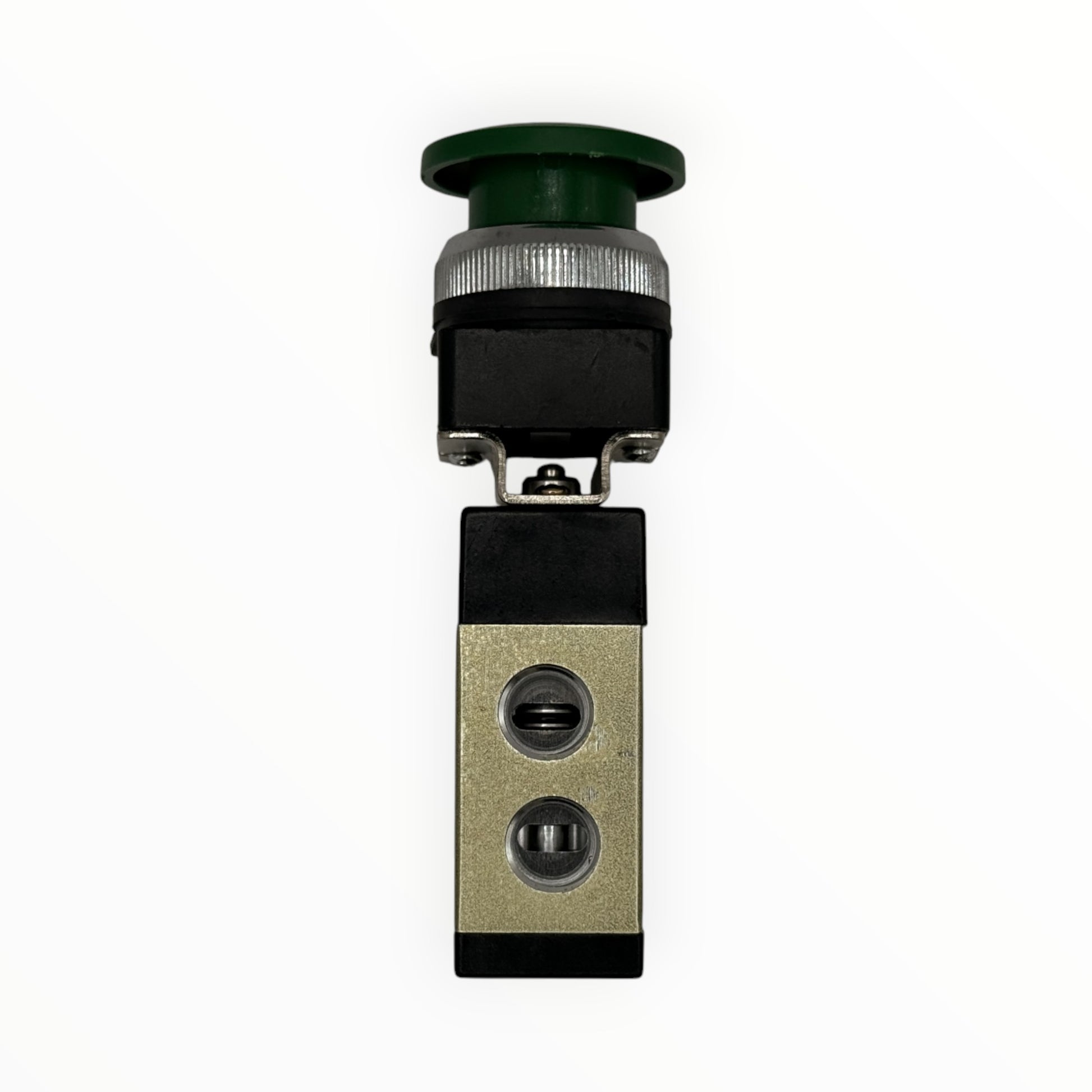

  • Válvula neumática 3/2 conexión 1/4" tipo botón parada XCPC MSV98322PB - vista 3

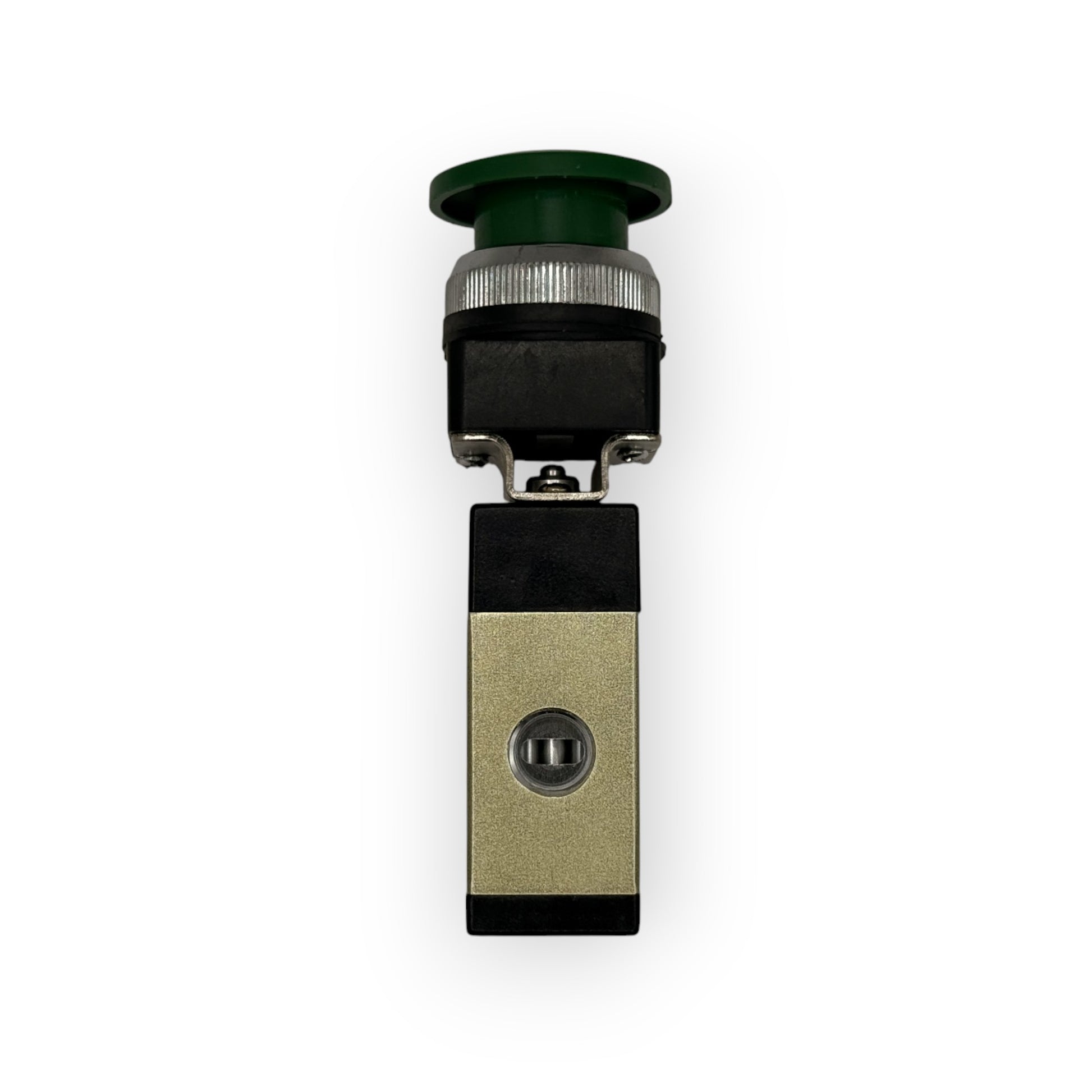

  • Válvula neumática 3/2 conexión 1/4" tipo botón parada XCPC MSV98322PB - vista 4
1 4
XCPCNeumática

Válvula neumática 3/2 conexión 1/4" tipo botón parada

Válvula neumática 3/2 conexión 1/4" tipo botón parada

SKU: XC 1117 · Modelo MSV98322PB

Presión de trabajo0 a 0,8 MPa
Temperatura de trabajo0 °C a 60 °C
Conexiones de trabajo1/4" NPT
Área efectiva16 mm²
FluidoAire filtrado a 40 µm
Fijación2 agujeros de Ø4,3 mm

Válvula neumática 3/2 de 1/4" con botón redondo grande tipo hongo de Ø37,5 mm, modelo MSV98322PB de XCPC (serie MSV de válvulas mecánicas). Tiene cuerpo compacto de 35 mm de ancho con dos agujeros de fijación, y conmuta con el accionamiento mecánico, sin electricidad. Sirve para mandar un cilindro de simple efecto o dar una señal de pilotaje a otra válvula en máquinas y tableros neumáticos.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloMSV98322PB
Tipo3 vías, 2 posiciones (3/2)
AccionamientoBotón redondo grande tipo hongo (PB), Ø37,5 mm
Conexiones de trabajo1/4" NPT
Área efectiva16 mm² (Cv 0,89)
Presión de trabajo0 a 0,8 MPa (0 a 8 bar)
Temperatura de trabajo0 °C a 60 °C
FluidoAire filtrado a 40 µm
Dimensiones35 x 26 mm de cuerpo, 123 mm de alto total
Fijación2 agujeros de Ø4,3 mm

Importante: La rosca de todas las conexiones es NPT.

¿Cómo elegir?

Usa la 3/2 (MSV98322) para un cilindro de simple efecto con retorno por resorte, o para enviar una señal de aire que pilotee otra válvula, como la 4A210-08. Para un cilindro de doble efecto necesitas la 5/2 (MSV86522). El botón hongo grande es fácil de golpear con la palma. La serie trae cuatro accionamientos con el mismo cuerpo: selector, final de carrera con rodillo, botón saliente y botón hongo.
