Limit switch 1NA 1NC actuador lamina y rodillo

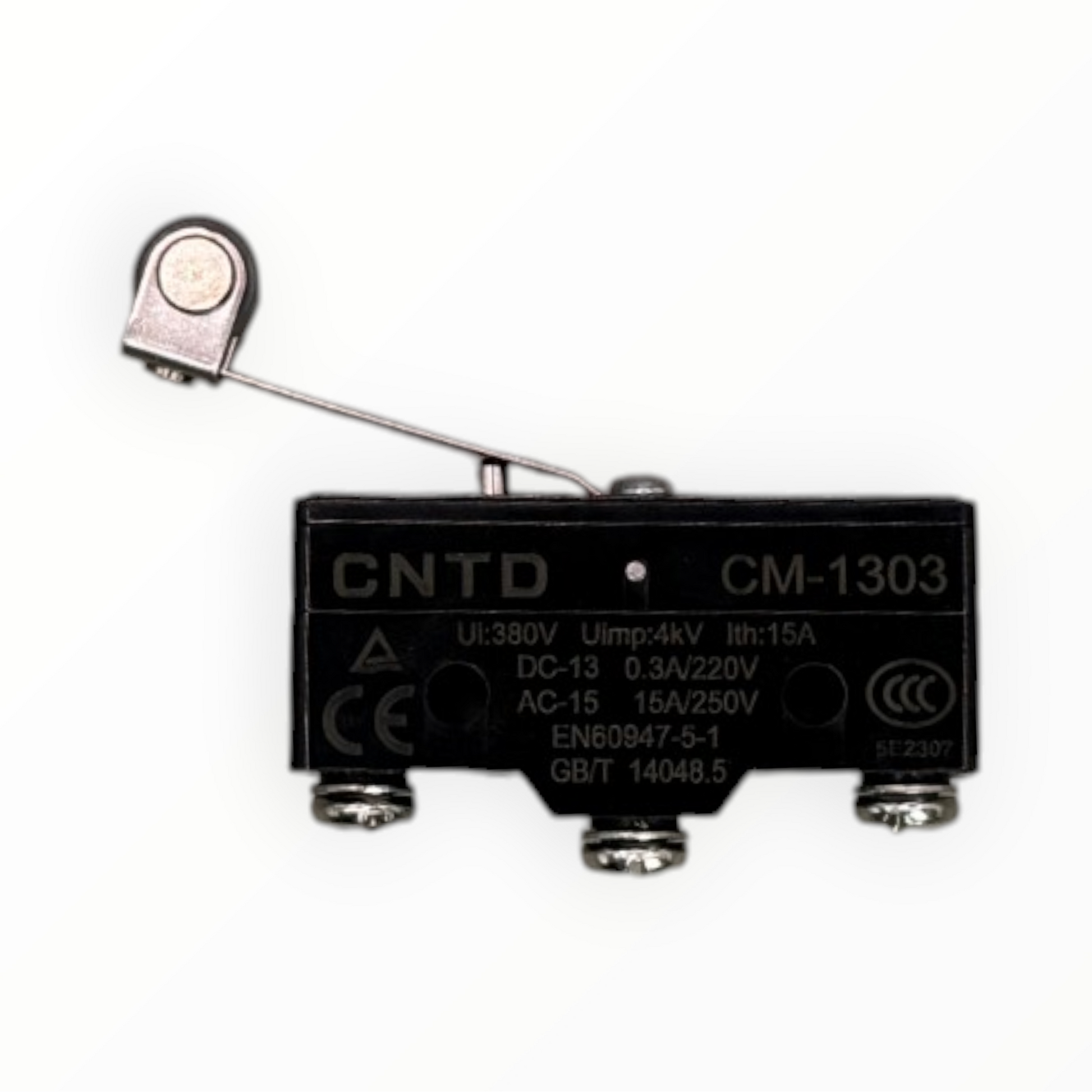

Micro interruptor de fin de carrera con lámina y rodillo, modelo CM-1303 de CNTD, serie CM-1. El actuador es una lámina de resorte con un rodillo en la punta, que acepta piezas o levas que pasan de costado y da un accionamiento suave. Tiene un contacto conmutado (COM, NO y NC), es decir 1NA + 1NC con común, de 15 A en AC-15. Se usa en máquinas, transportadores, puertas y mecanismos donde se necesita un interruptor compacto.

Características y ficha técnica

• Modelo: CM-1303
• Serie: CM-1, micro interruptor horizontal de CNTD

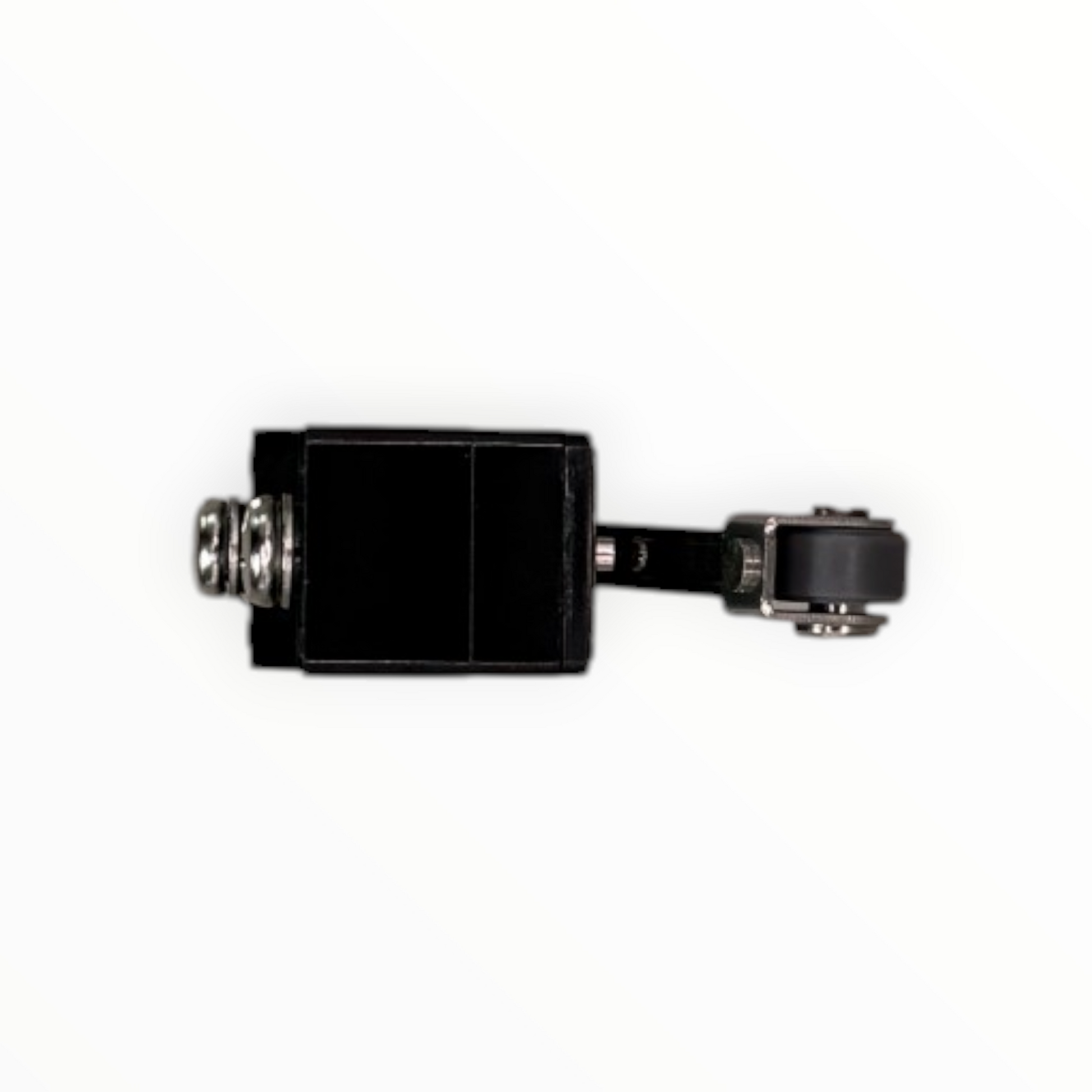

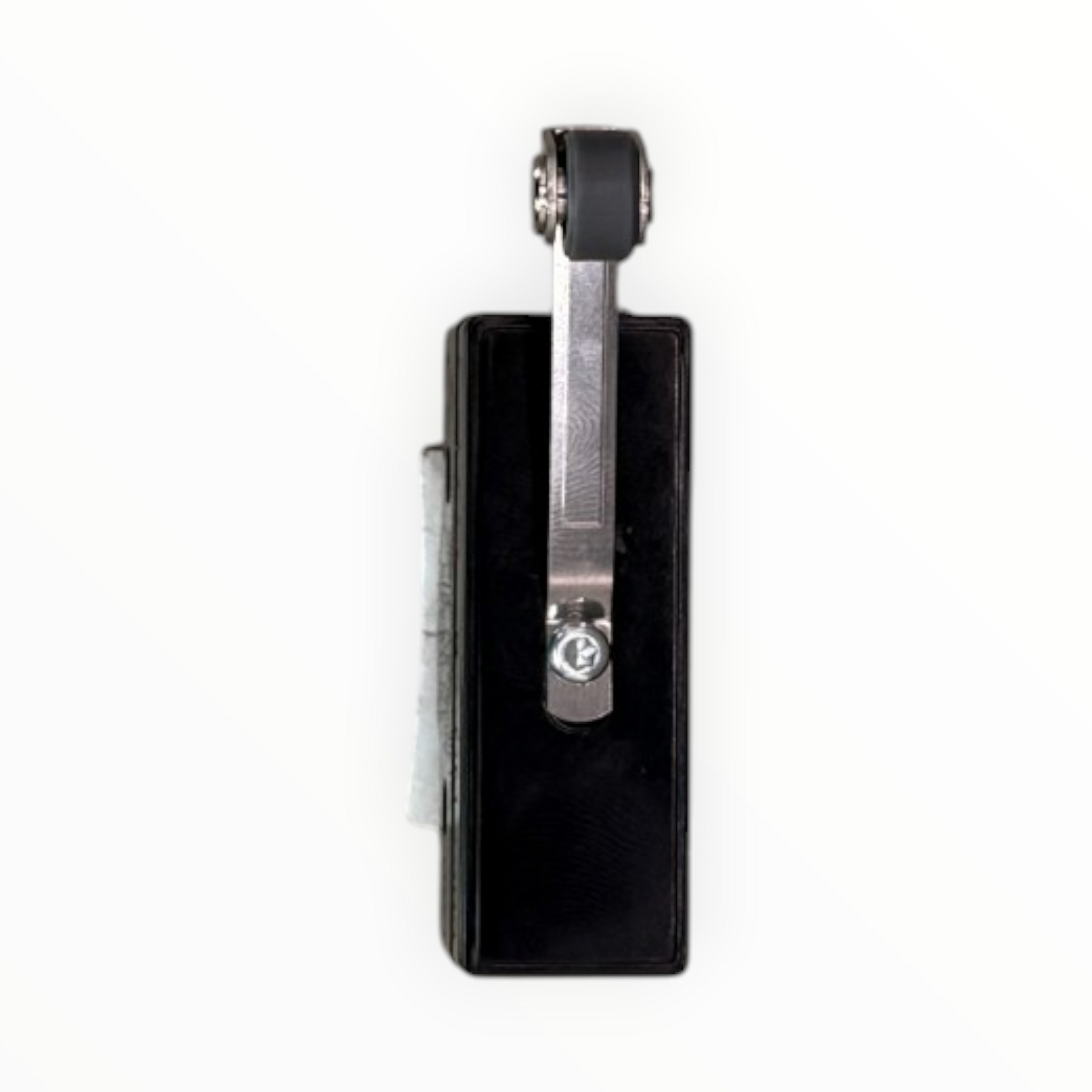

• Actuador: Lámina de resorte con rodillo (código 303)

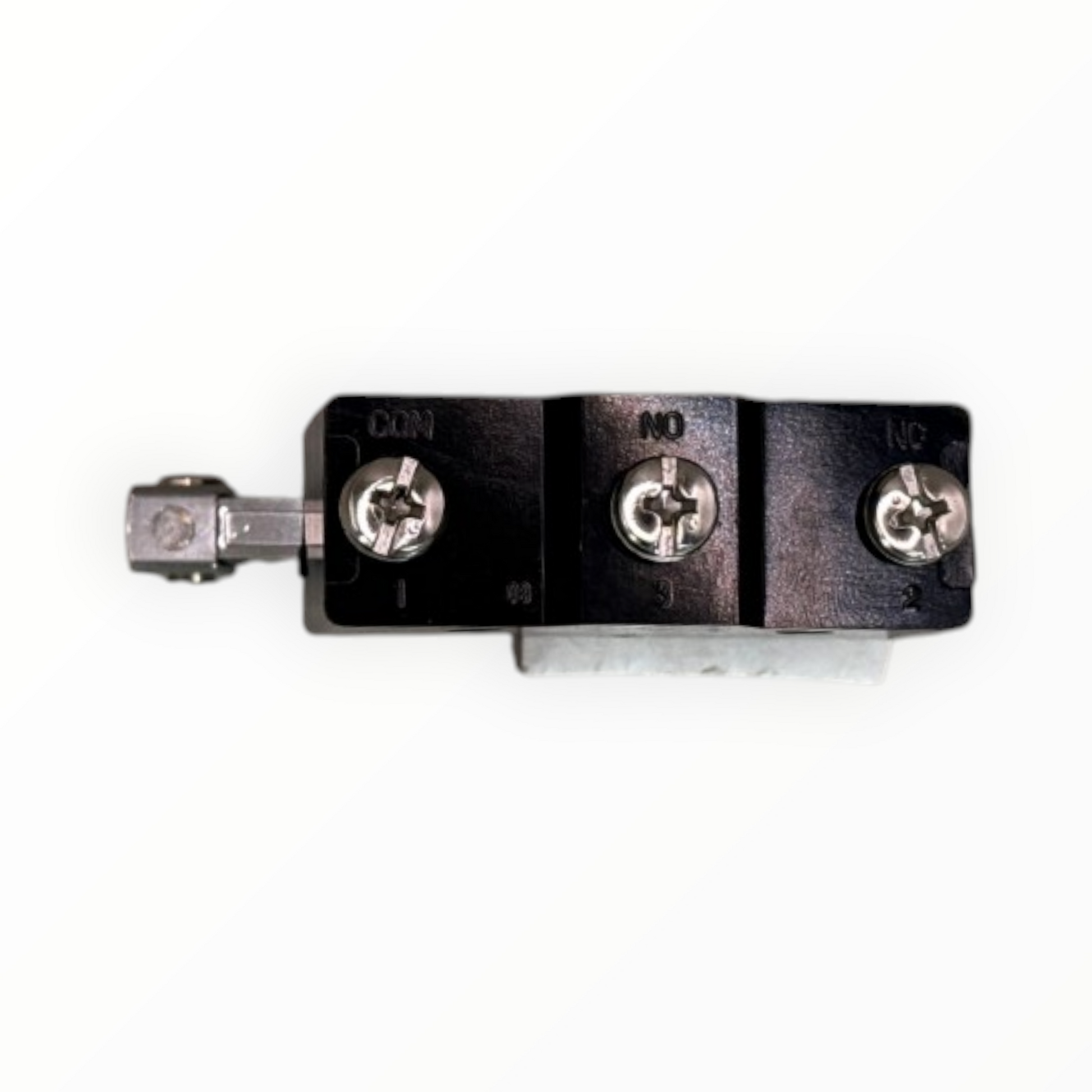

• Contactos: 1 conmutado (1NA + 1NC con común), bornes con tornillo COM, NO y NC
• Corriente térmica (Ith): 15 A
• Capacidad AC-15: 15 A / 250 V
• Capacidad DC-13: 0,3 A / 220 V
• Tensión de aislamiento (Ui): 380 V
• Tensión de impulso (Uimp): 4 kV
• Carcasa: Resina fenólica moldeada, color negro
• Normas: EN 60947-5-1 y GB/T 14048.5
• Marcas: CE y CCC en el cuerpo

¿Cómo elegir?

El CM es un micro interruptor compacto de contacto conmutado: el común (COM) se conecta con NC en reposo y pasa a NO al accionarlo, así que un mismo interruptor sirve para abrir o cerrar un circuito según cómo lo cablees. Elige el actuador según la aplicación: el émbolo para panel (CM-1307) y el émbolo con roldana para panel (CM-1308) se fijan con tuerca en una perforación y se accionan de frente; la lámina con rodillo (CM-1303) acepta piezas que pasan de costado con un recorrido más suave. Maneja 15 A en AC-15, pero en corriente continua baja a 0,3 A a 220 V. Si queda expuesto a polvo o salpicaduras, usa un final de carrera sellado como las series CZ-8 (IP65) o CWL (IP66).

Productos compatibles

• Micro interruptor CM-1308, émbolo con roldana para panel
• Micro interruptor CM-1307, émbolo para panel
• Cubierta CAP-Y para micro interruptores CM
