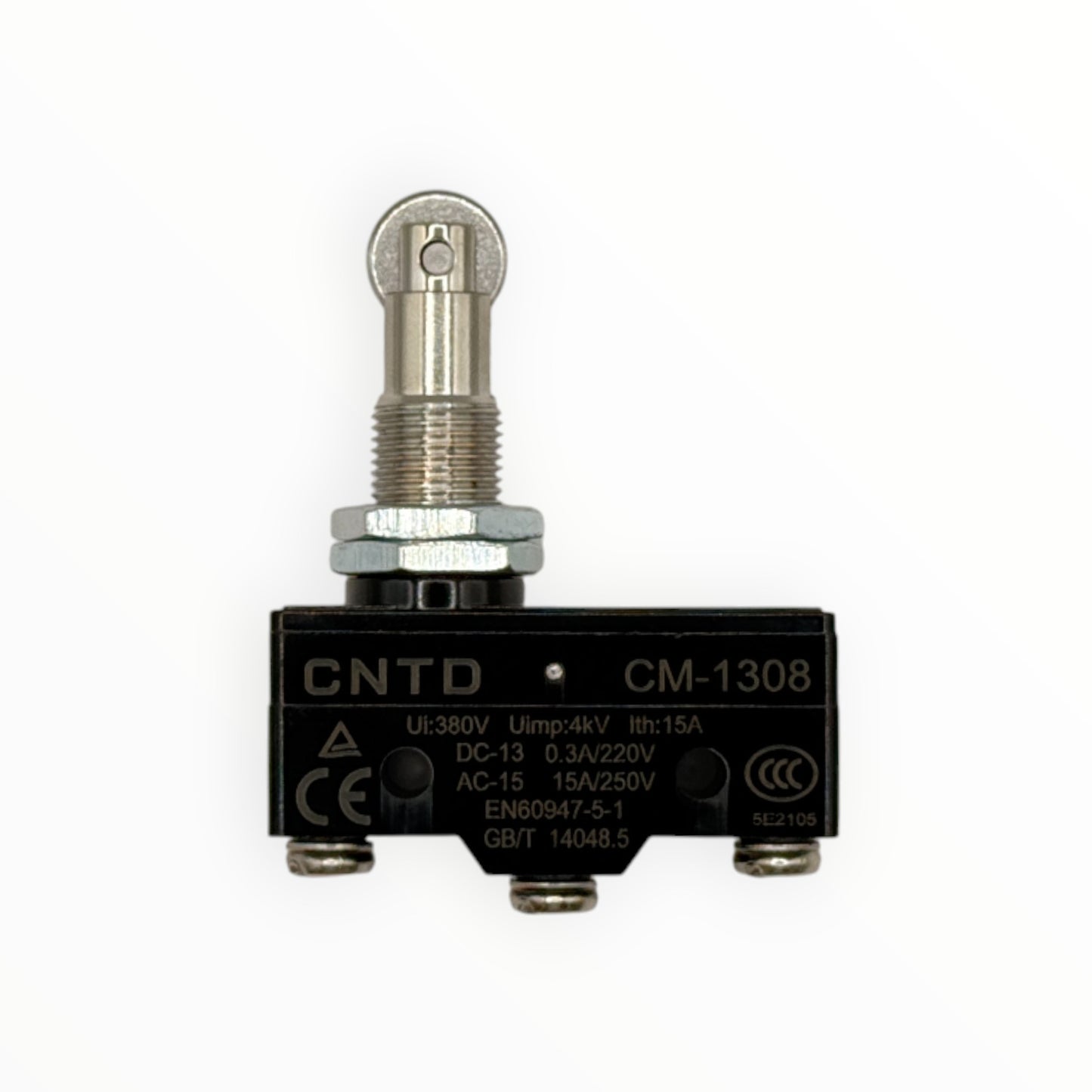

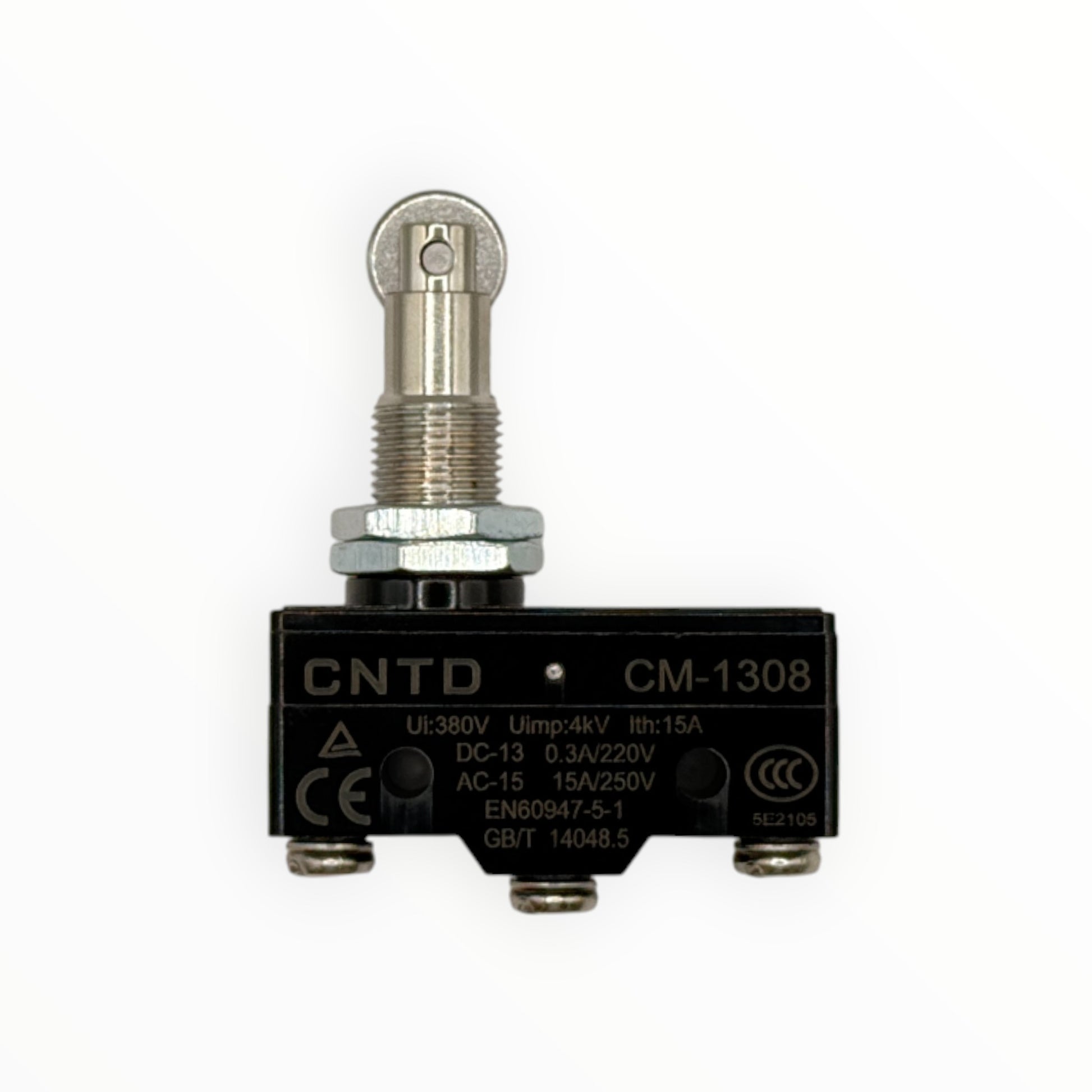

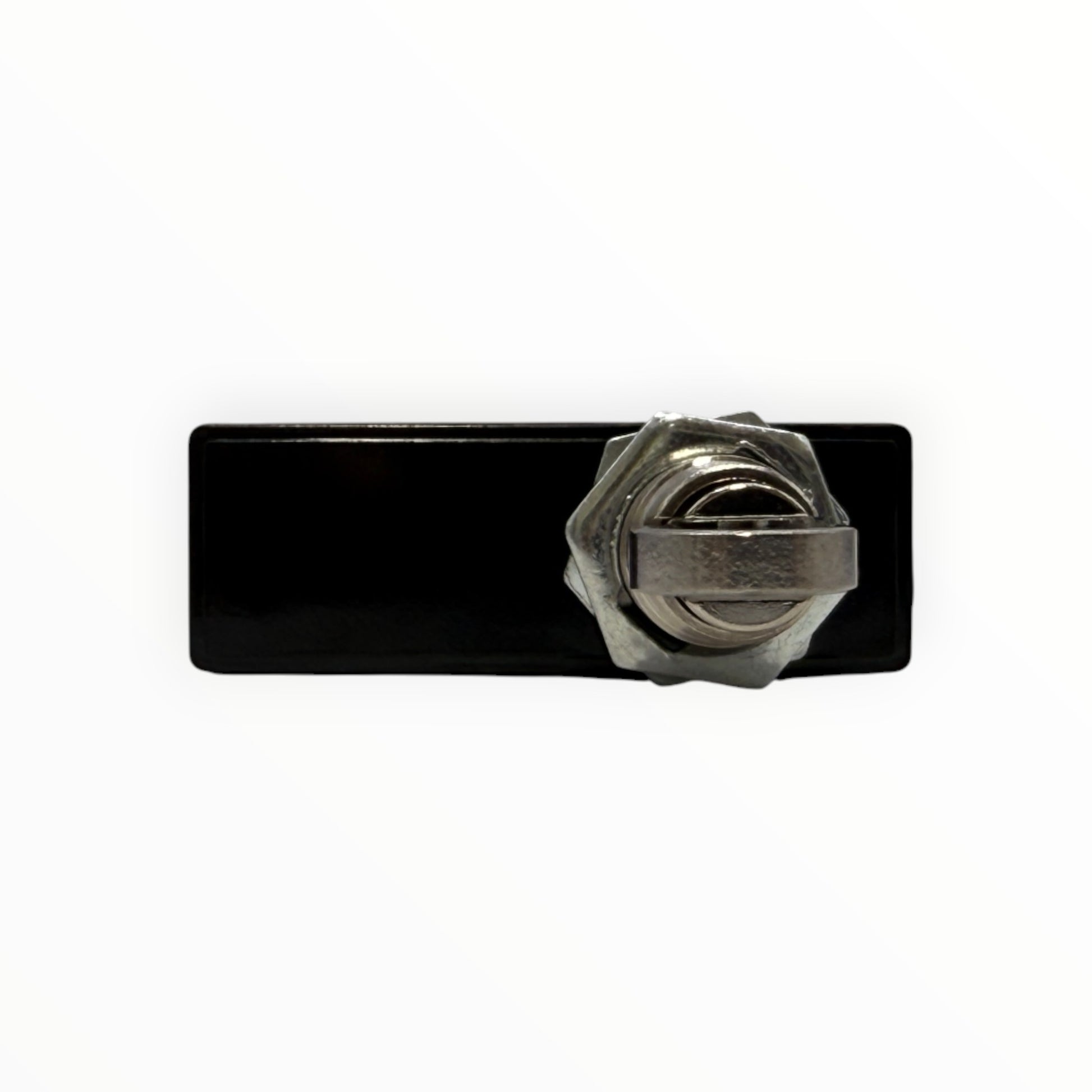

Limit switch tipo roldana [CM-1308]

Interruptor de límite micro de la serie CM (fabricado por CNTD y equivalentes chinos, compatible con modelos como TM-1308 o AM-1308). Modelo con actuador de plunger horizontal/extendido terminado en roldana (roller plunger) para activación por empuje lateral suave en superficies móviles o curvas. Carcasa de plástico reforzado con alta resistencia mecánica, contactos SPDT doble circuito (1NO + 1NC), y protección contra polvo, agua y aceite (IP65 o equivalente en uso típico). Uso común en automatización industrial, máquinas CNC, transportadores, prensas, paneles montados y detección de posición final en aplicaciones compactas y de precisión.

Características Principales

• Modelo: CM-1308
• Tipo de actuador: Plunger horizontal/extendido con roldana (lateral steel roller / roller plunger) – activación suave por empuje lateral

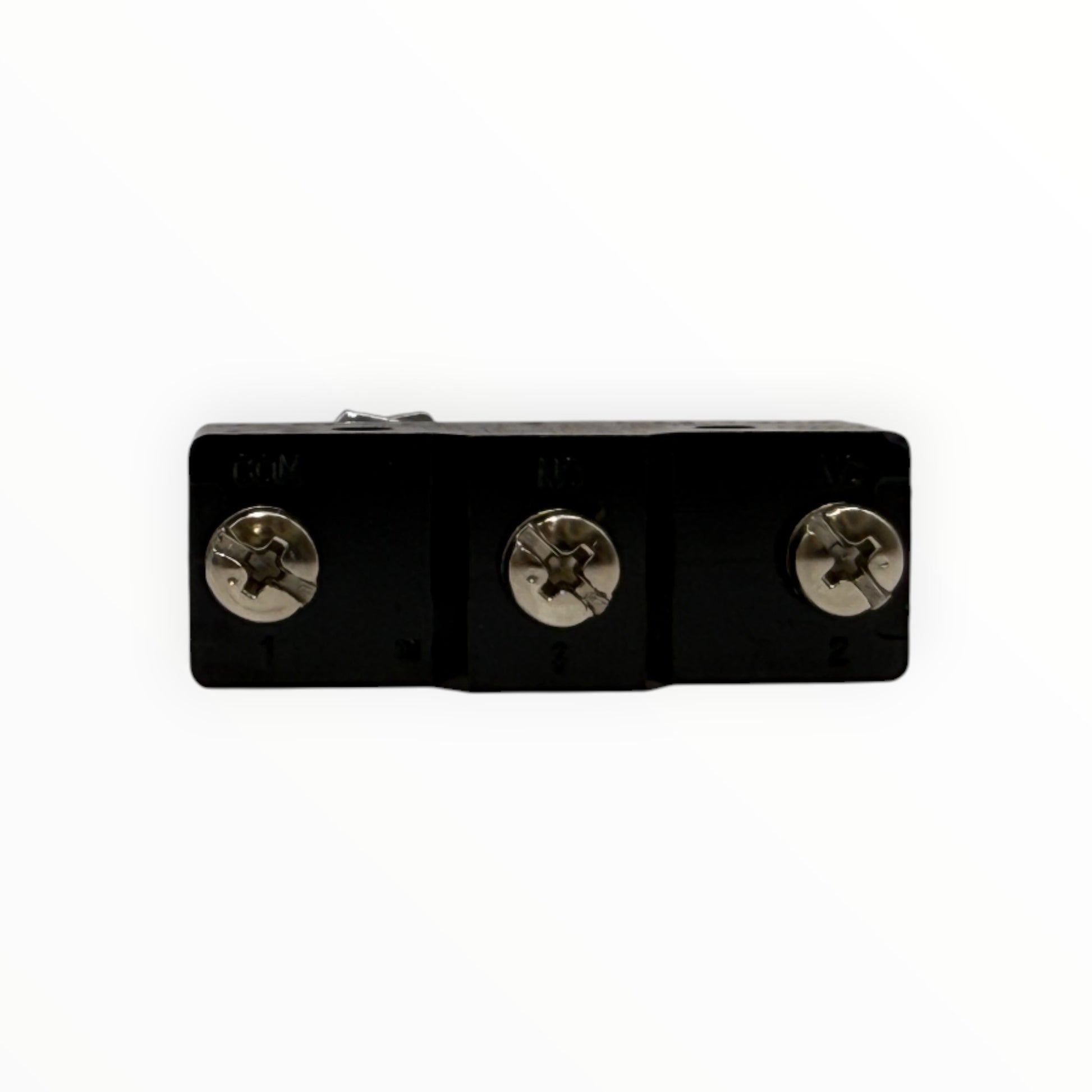

• Configuración de contactos: SPDT – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 15 A / 250 VAC – 15 A / 125 VDC (algunas versiones 10–15 A)
  • Inductivo (AC-15 / cos φ = 0.4 min): ≈ 3–5 A / 250 VAC
  • DC-13: ≈ 0.3–0.5 A / 220 VDC
  • Lámpara: corriente de irrupción hasta 10× nominal
  • Motor: corriente de irrupción hasta 6× nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga) / Ith: 15 A
• Fuerza de operación (OF máx.): ≈ 350 g (≈3.43 N)
• Fuerza de retorno (RF mín.): ≈ 114 g
• Recorrido diferencial / Pre-travel (PT): ≈ 0.4 mm
• Recorrido total / Over-travel (OT): ≈ 5.5 mm
• Velocidad de operación: 0.05 mm/s – 1 m/s (plunger type)
• Frecuencia de operación: Eléctrica: 20 operaciones/min
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP65 (polvo, chorros de agua y aceite, según uso)
• Materiales:
  • Carcasa: Plástico reforzado de alta resistencia mecánica (waterproof y oilproof)
  • Roldana: Acero o metal resistente (diámetro típico ≈ 12–19 mm)
• Temperatura de operación: -20 °C ~ +70 °C (sin condensación ni hielo)
• Montaje: Panel mount o base con orificios estándar (distancia típica 25.4 mm entre agujeros)
• Aplicaciones típicas: Máquinas CNC, automatización industrial, transportadores, prensas, paneles montados, detección de posición final por empuje lateral con rodillo.
