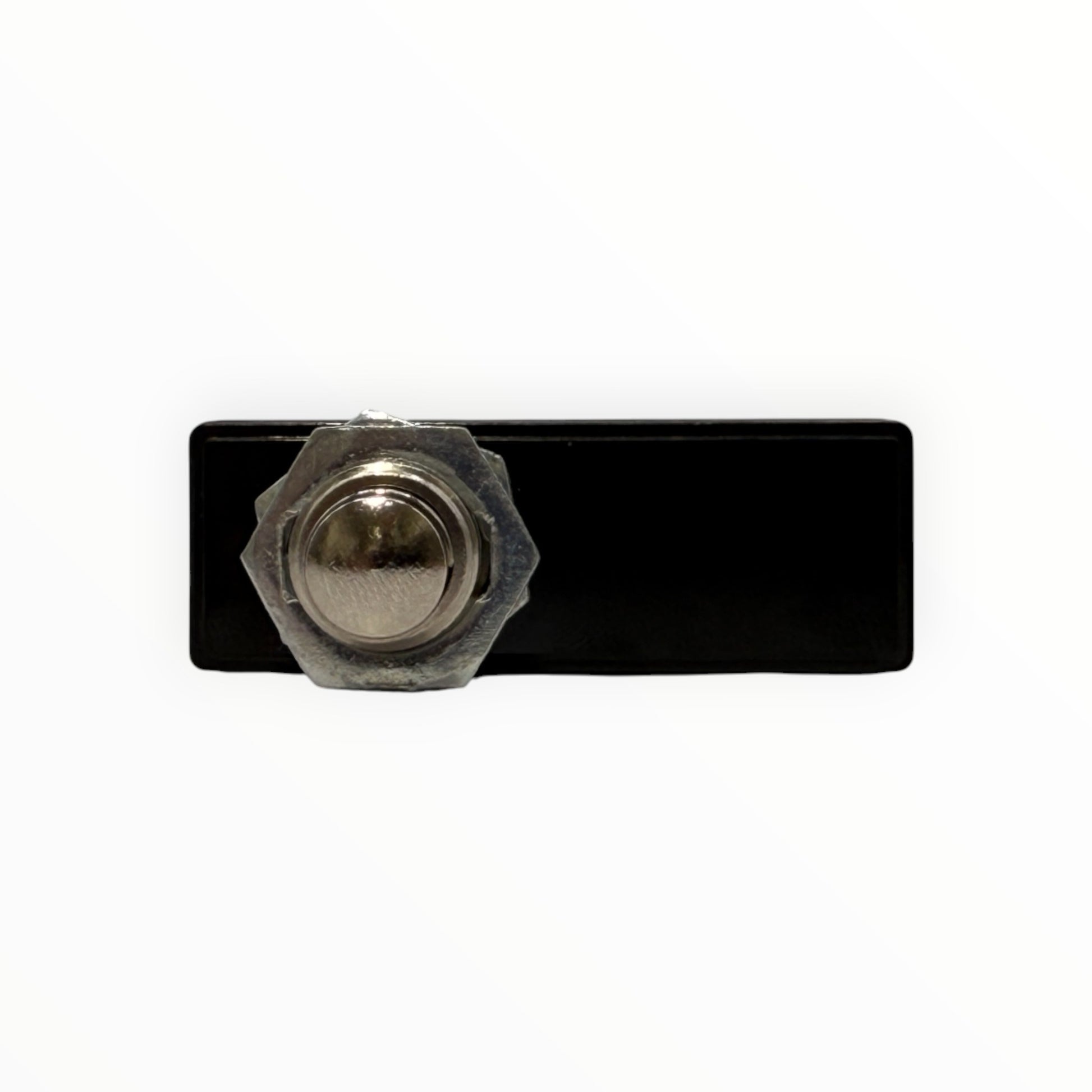

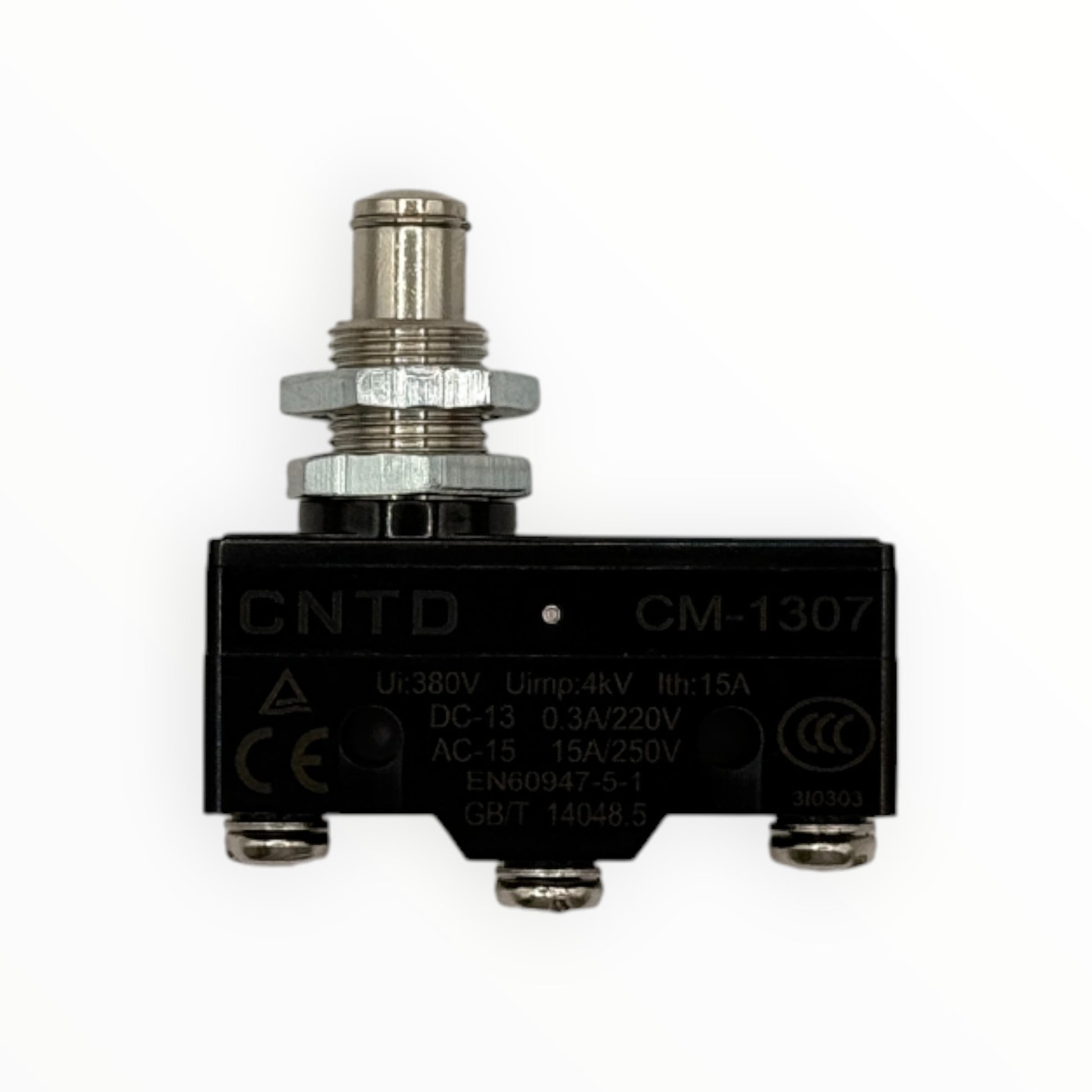

Limit switch tipo boton [CM-1307]

Interruptor de límite micro de la serie CM (fabricado por CNTD y equivalentes chinos). Modelo con actuador de botón plunger extendido (extended panel mount plunger) para detección por presión axial directa en montaje sobre panel o superficie. Carcasa de plástico reforzado con resistencia mecánica, contactos SPDT doble circuito (1NO + 1NC), capacidad de conmutación alta y protección contra polvo, agua y aceite en uso típico. Uso común en automatización industrial, máquinas CNC, paneles de control, prensas, transportadores y aplicaciones compactas que requieren precisión y alta corriente.

Características Principales

• Modelo: CM-1307
• Tipo de actuador: Botón plunger extendido (extended panel mount plunger) – activación directa por presión axial, montaje en panel

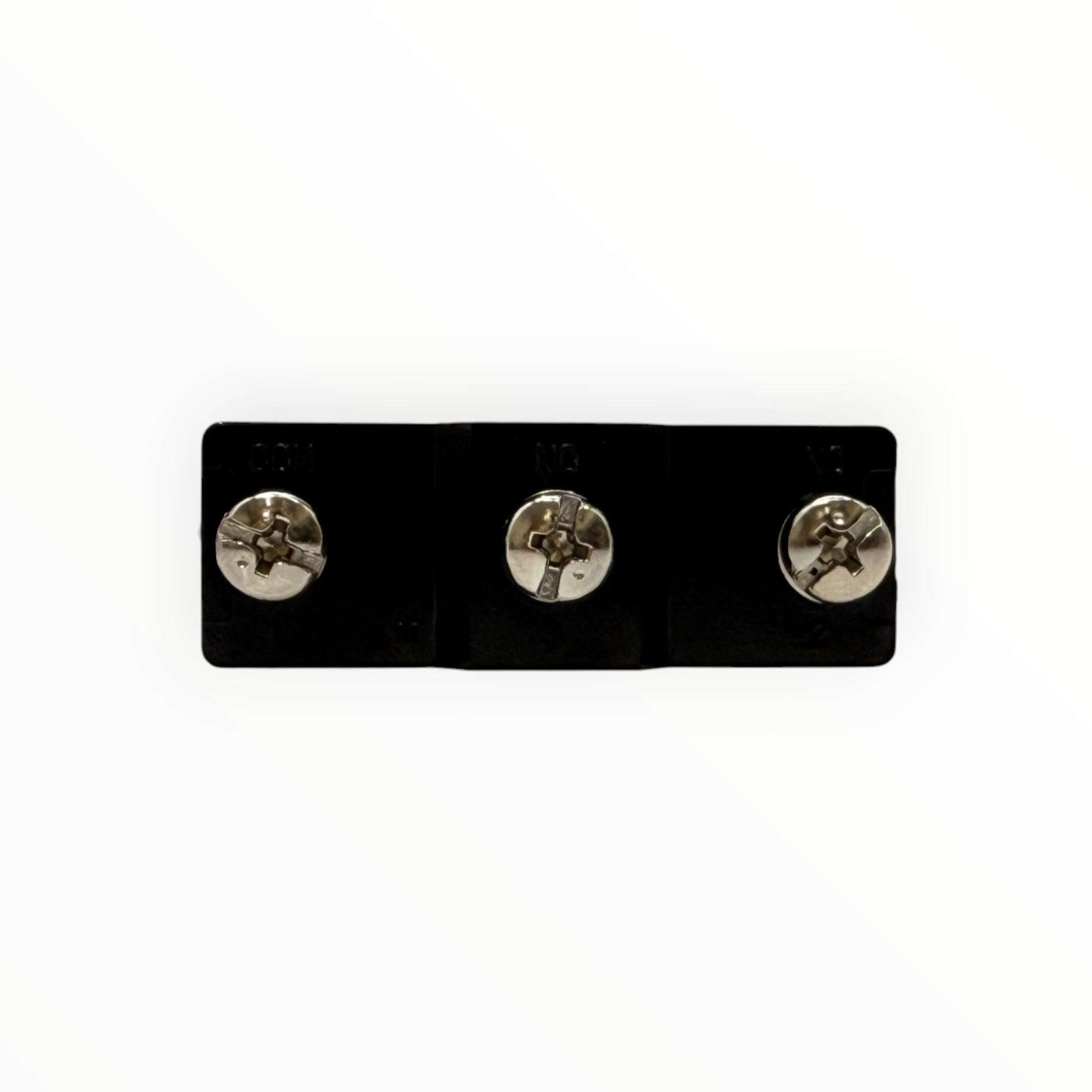

• Configuración de contactos: SPDT – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 15 A / 250 VAC – 15 A / 125 VDC
  • Inductivo (AC-15 / cos φ = 0.4 min): ≈ 3–5 A / 250 VAC
  • DC-13: ≈ 0.3 A / 220 VDC
  • Lámpara: corriente de irrupción hasta 10× nominal
  • Motor: corriente de irrupción hasta 6× nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga) / Ith: 15 A
• Fuerza de operación (OF máx.): ≈ 350 g (≈3.43 N)
• Fuerza de retorno (RF mín.): ≈ 114 g
• Recorrido diferencial / Pre-travel (PT): ≈ 0.4–1.0 mm
• Recorrido total / Over-travel (OT): ≈ 5.5 mm
• Velocidad de operación: 0.05 mm/s – 1 m/s
• Frecuencia de operación: Eléctrica: 20 operaciones/min
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP65 (polvo, chorros de agua y aceite, según uso y montaje)
• Materiales:
  • Carcasa: Plástico reforzado de alta resistencia mecánica (waterproof y oilproof)
  • Plunger: Acero o metal resistente (extensión típica para panel mount)
• Temperatura de operación: -20 °C ~ +70 °C (sin condensación ni hielo)
• Montaje: Panel mount con orificios estándar (distancia típica 25.4 mm entre agujeros horizontales)
• Aplicaciones típicas: Máquinas CNC, automatización industrial, paneles de control, prensas, transportadores, detección de posición final por empuje directo en montaje compacto.
