CNCElectrónica

Contacto auxiliar frontal 2NO-2NC

Contacto auxiliar frontal 2NO-2NC

SKU: CN 2101

Contactos2NO + 2NC
Terminales53-54
Corriente térmica (Ith)10 A
Tensión de aislamiento (Ui)660 V
Contactor compatibleSerie CJX2s de CNC

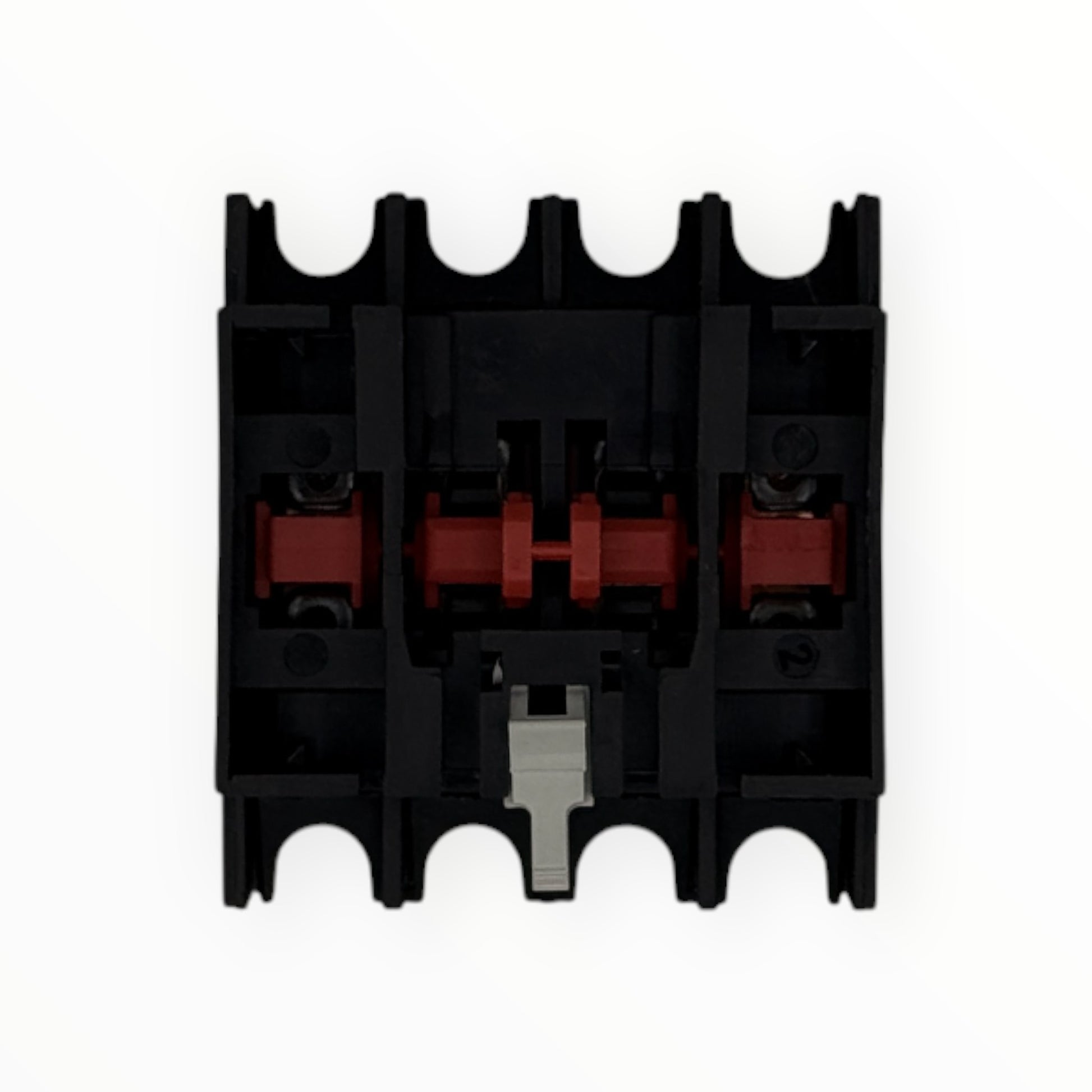

Bloque de contactos auxiliares frontal F4-DN22 de CNC, con 2NO y 2NC. Se engancha en el frente de un contactor de la serie CJX2s y suma cuatro contactos que cambian de estado junto con los polos principales. Sirve para enclavamientos eléctricos, retención, señalización de marcha o parada hacia un PLC y luces piloto. Forma parte de los bloques F4-D, accesorios de los contactores CJX2s.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloF4-DN22
TipoBloque de contactos auxiliares de montaje frontal
Contactos2NO + 2NC

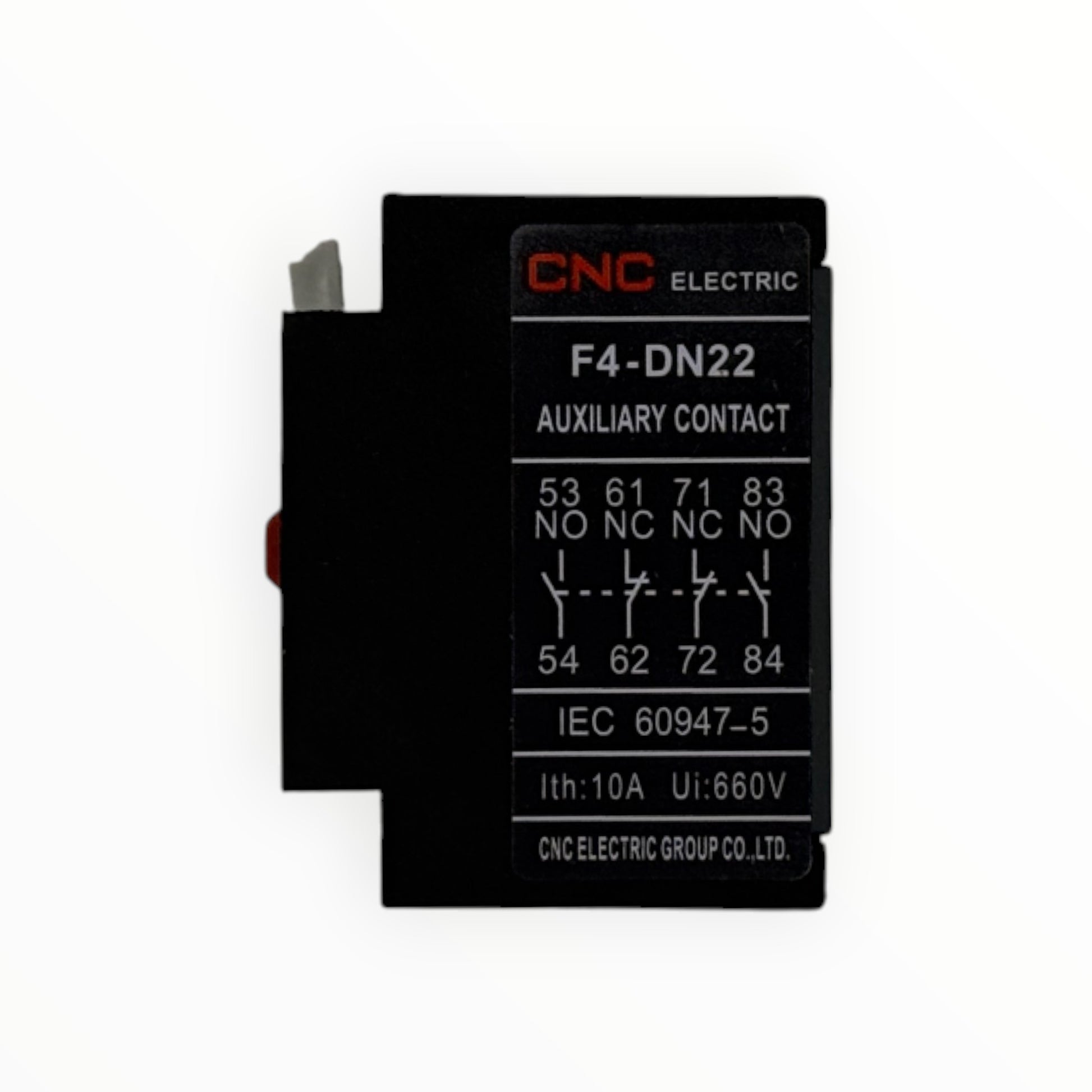

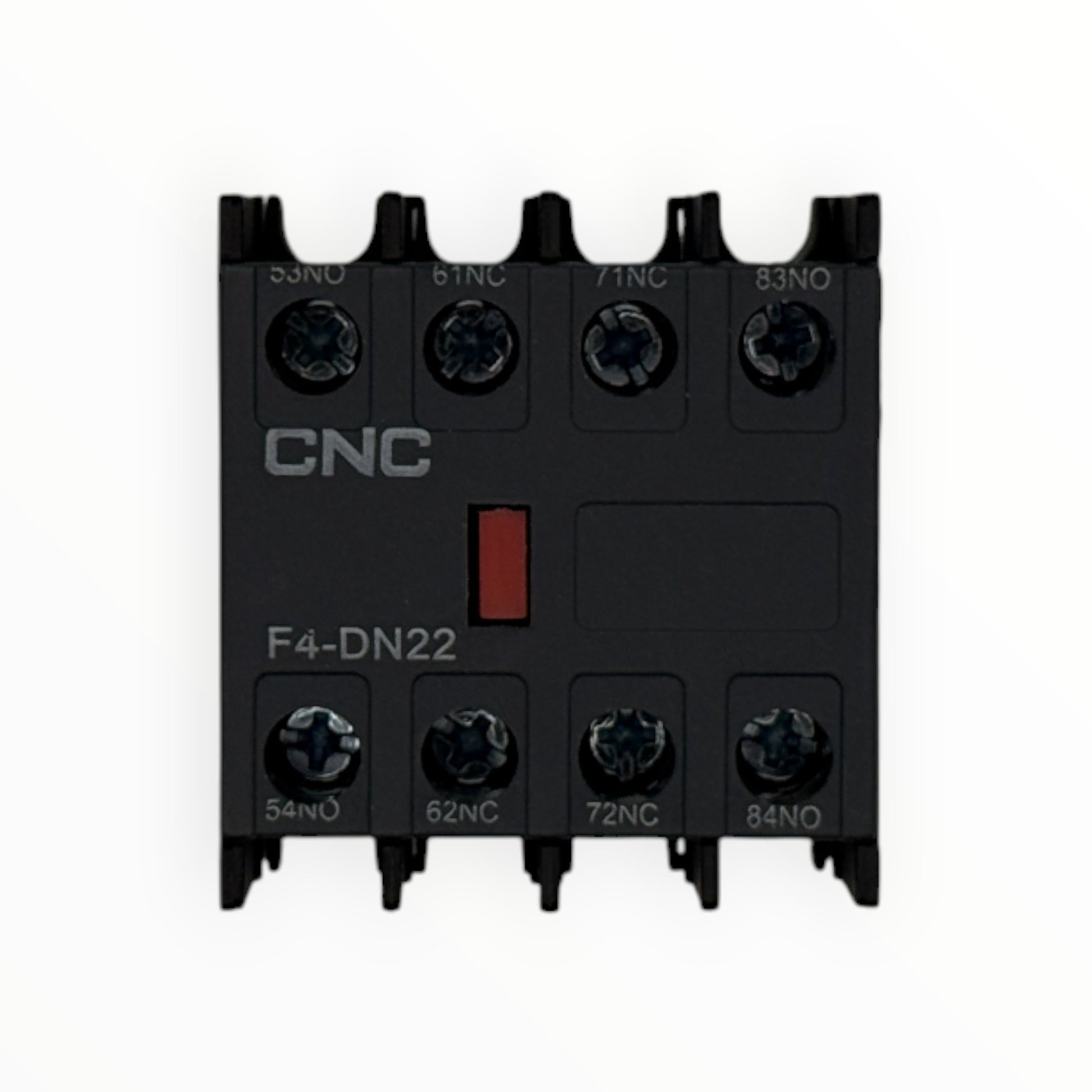

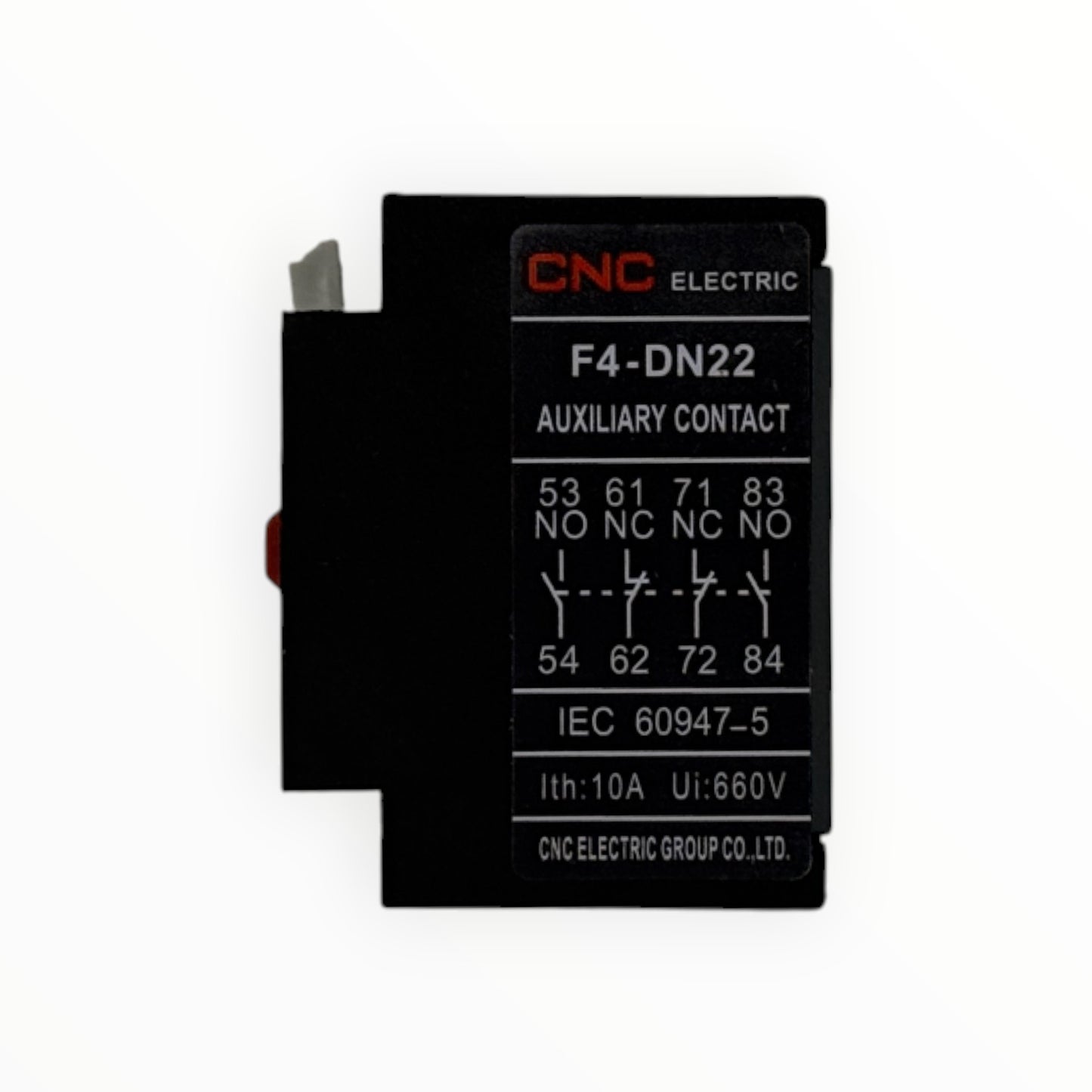

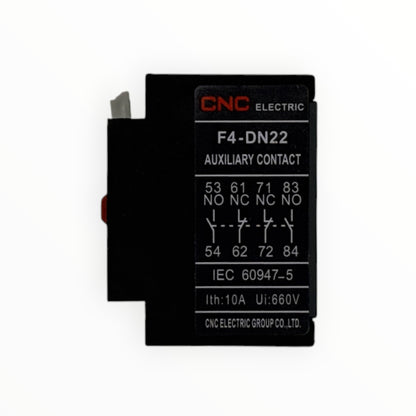

Terminales53-54 (NO), 61-62 (NC), 71-72 (NC) y 83-84 (NO)
Corriente térmica (Ith)10 A
Tensión de aislamiento (Ui)660 V
NormaIEC 60947-5
Contactor compatibleSerie CJX2s de CNC
Versiones de la línea F4-DF4-DN20, F4-DN11, F4-DN02 (2 contactos); F4-DN40, F4-DN31, F4-DN22, F4-DN13, F4-DN04 (4 contactos)

Importante: el bloque es el F4-DN22, con 2 contactos NO y 2 NC. El contactor se vende por separado.

¿Cómo elegir?

Cuenta cuántos contactos extra necesitas además del 1NO+1NC que ya trae el contactor CJX2s, que suele ocuparse en la retención del pulsador de marcha. Con dos señales, por ejemplo una luz de marcha y un enclavamiento con otro contactor, basta el F4-DN11 (1NO+1NC). Si necesitas más, como en una inversión de giro con enclavamiento eléctrico y además aviso al PLC, usa el F4-DN22 (2NO+2NC). El bloque usa su propia numeración de terminales (53, 61, 71, 83…), distinta de la del contactor, lo que ayuda a leer el esquema. Revisa también la corriente: los contactos son para circuitos de mando (Ith 10 A), no para la potencia del motor.
