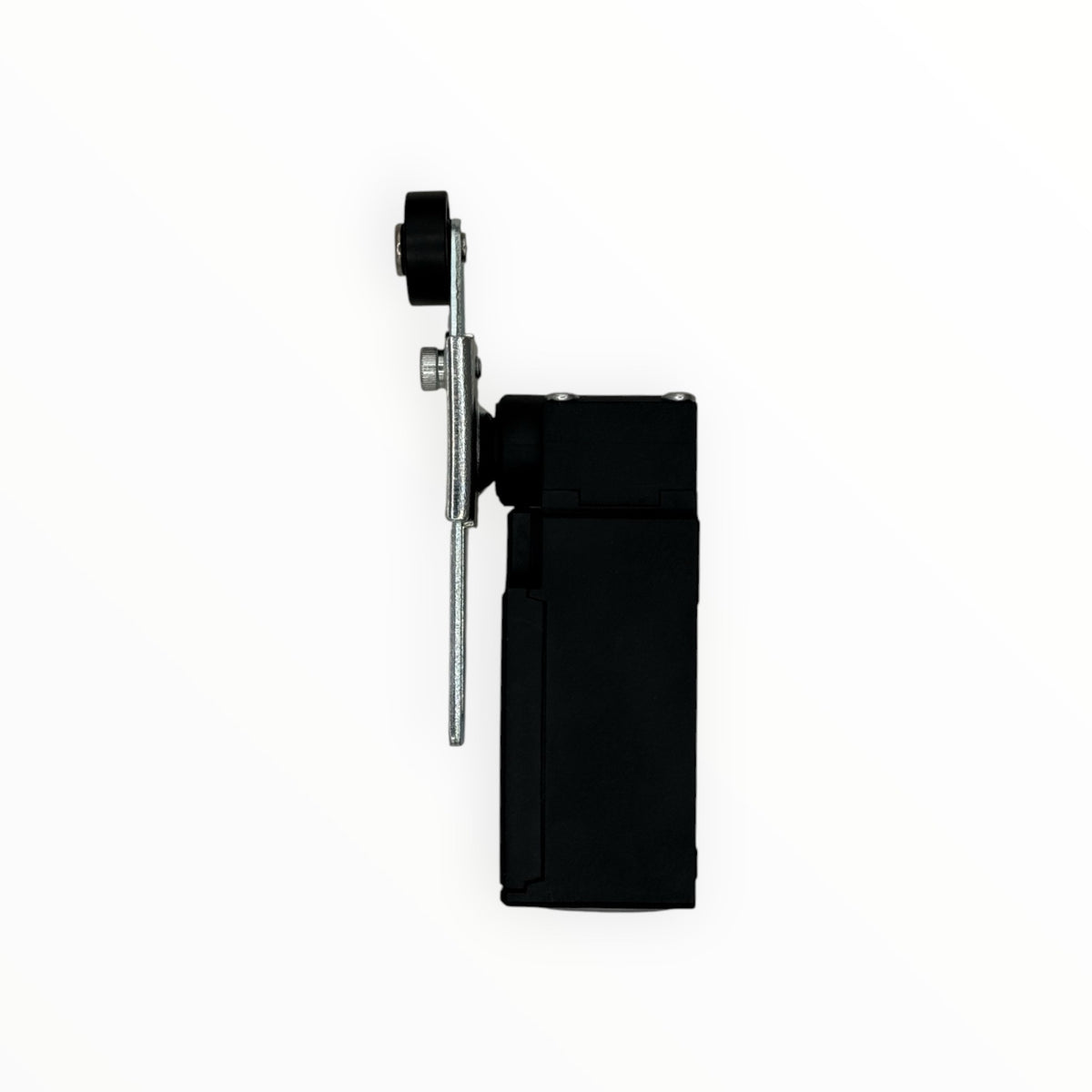

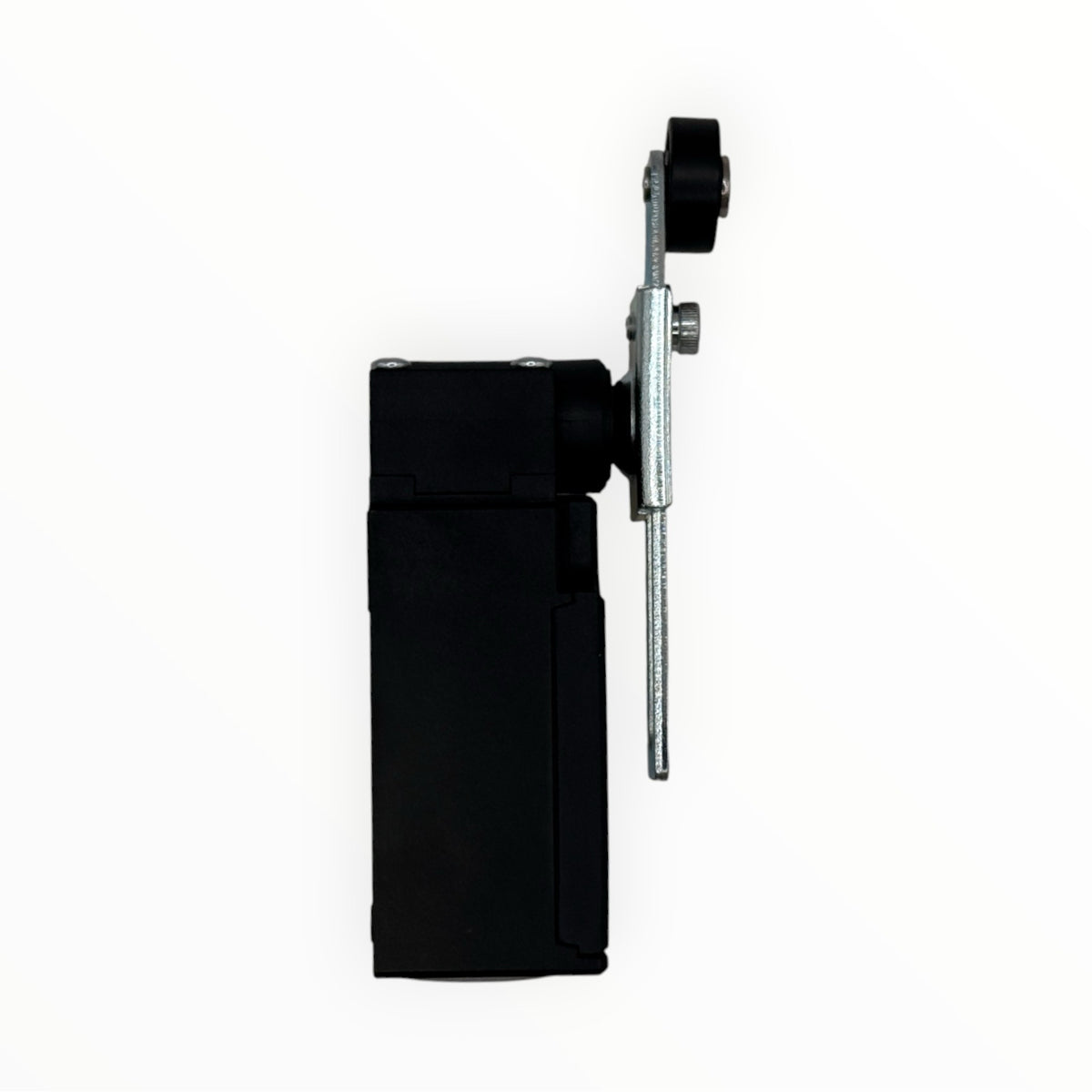

Final de carrera cuerpo plástico tipo brazo ajustable con roldana

Final de carrera de cuerpo plástico con palanca de largo ajustable y roldana, modelo CLS-131 de CNTD, de la serie económica CLS-1. La palanca gira al paso de la pieza y su largo se regula deslizando el brazo, lo que permite alcanzar levas o piezas que pasan a distinta distancia del cuerpo. Trae un contacto NA y uno NC, capacidad de 6 A en AC-15 y protección IP65, en un cuerpo compacto de plástico negro que se fija con dos tornillos M4. Sirve para detectar fin de recorrido o posición en máquinas, puertas y transportadores.

Características y ficha técnica

• Modelo: CLS-131
• Serie: CLS-1, final de carrera vertical económico de CNTD

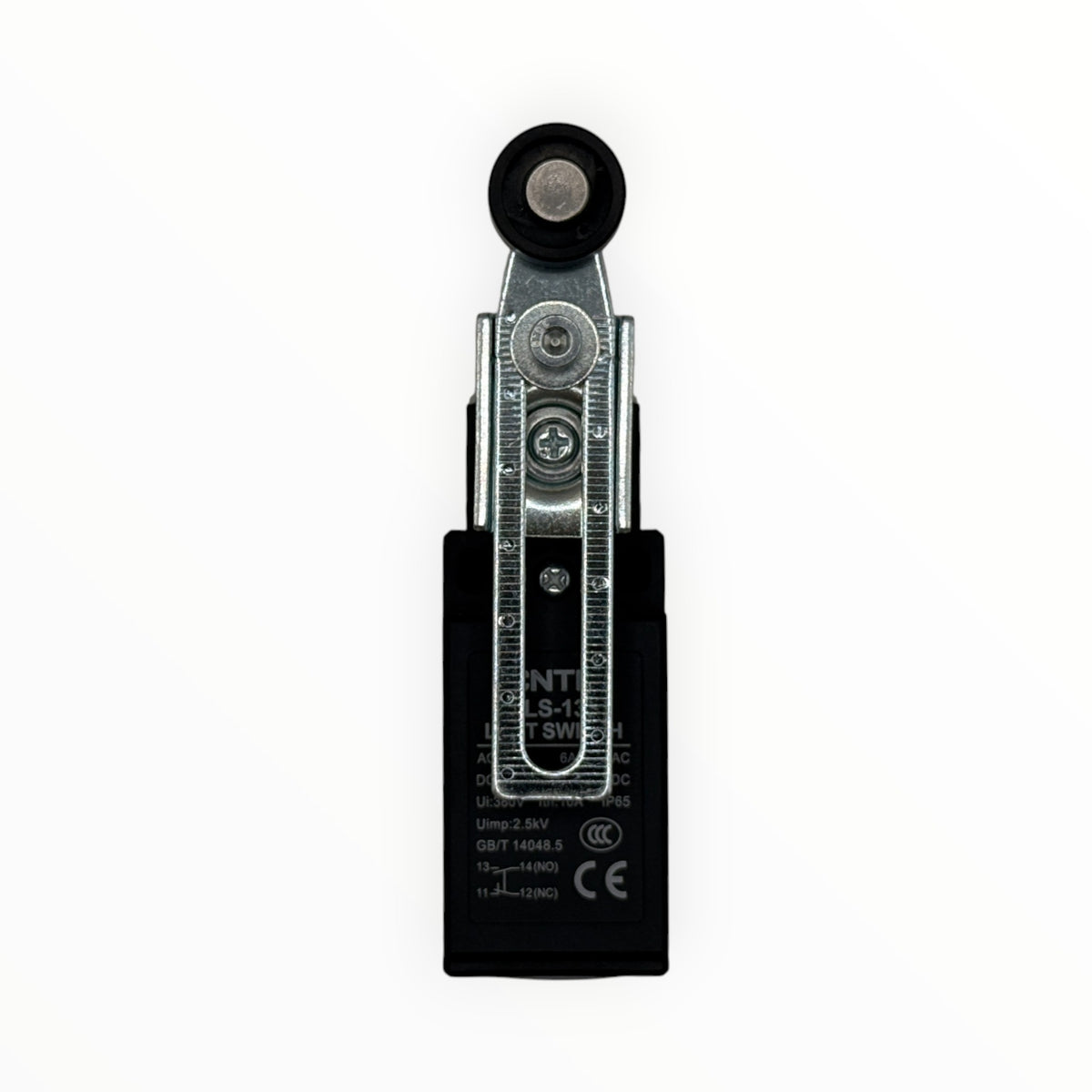

• Actuador: Palanca giratoria de largo ajustable con roldana
• Contactos: 1NA + 1NC, bornes 13-14 (NA) y 11-12 (NC)
• Corriente térmica (Ith): 10 A
• Capacidad AC-15: 6 A / 250 VAC
• Capacidad DC-13: 0,3 A / 220 VDC
• Tensión de aislamiento (Ui): 380 V
• Tensión de impulso (Uimp): 2,5 kV
• Grado de protección: IP65
• Cuerpo: Plástico negro

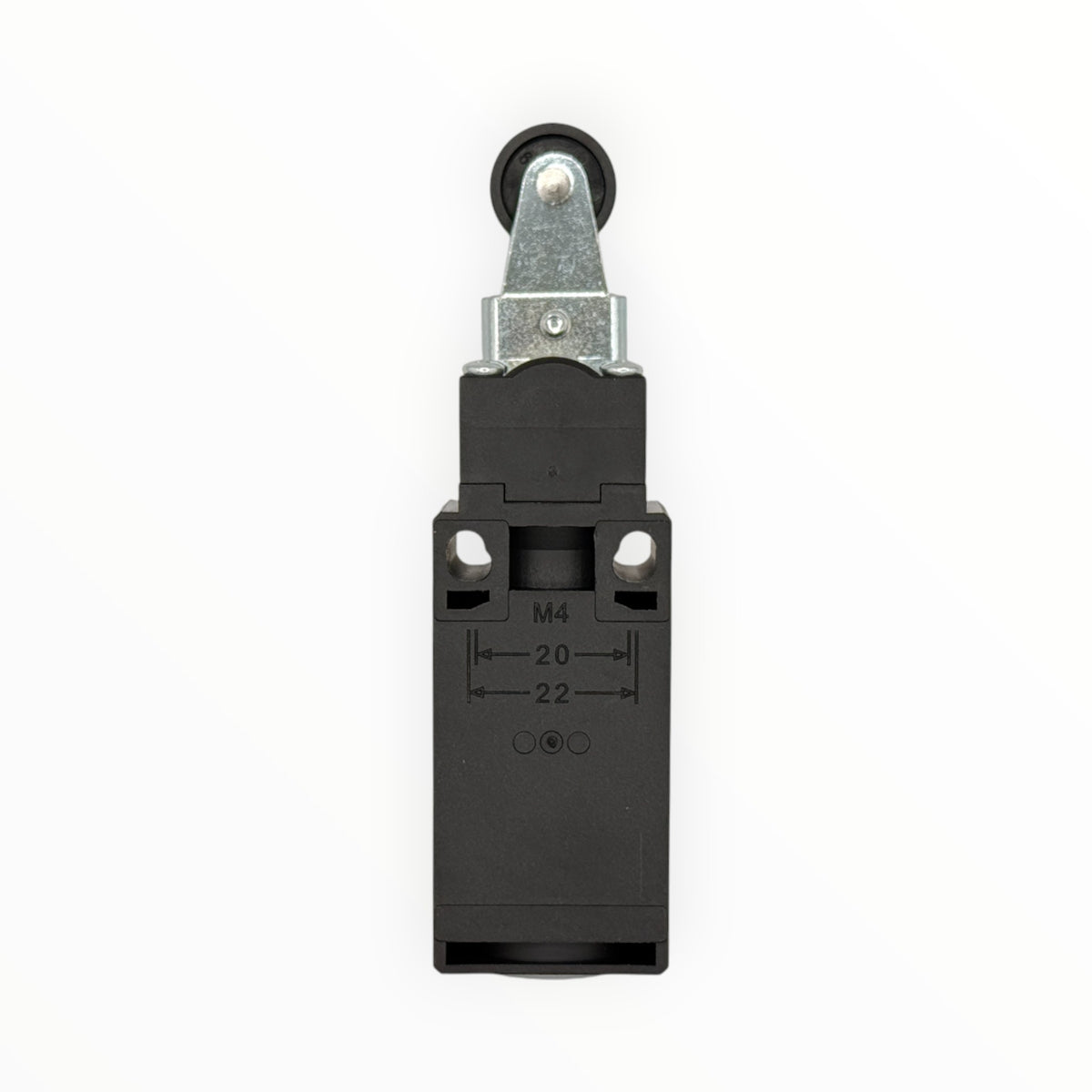

• Fijación: 2 agujeros para tornillo M4
• Norma: GB/T 14048.5
• Marcas: CE y CCC

¿Cómo elegir?

Elige el actuador según cómo llega la pieza: la palanca con roldana trabaja con levas o piezas que pasan de costado y la varilla de resorte acepta contactos desde cualquier dirección. La palanca ajustable conviene cuando la distancia entre el cuerpo y la pieza no está definida o puede cambiar: regulas el largo del brazo en el montaje. Usa el contacto NC para cortar el circuito al final del recorrido y el NA para dar una señal al PLC o a un relé. En AC-15 maneja 6 A a 250 VAC, suficiente para la bobina de un contactor; en DC-13 baja a 0,3 A a 220 VDC.
