CNTDSerie CZ-8□N, final de carrera vertical de CNTD · Electrónica

Final de carrera tipo botón

Final de carrera tipo botón

SKU: CN 1003 · Modelo CZ-8111N

Contactos1NA + 1NC, bornes 13-14
Grado de protecciónIP65
ActuadorÉmbolo
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC

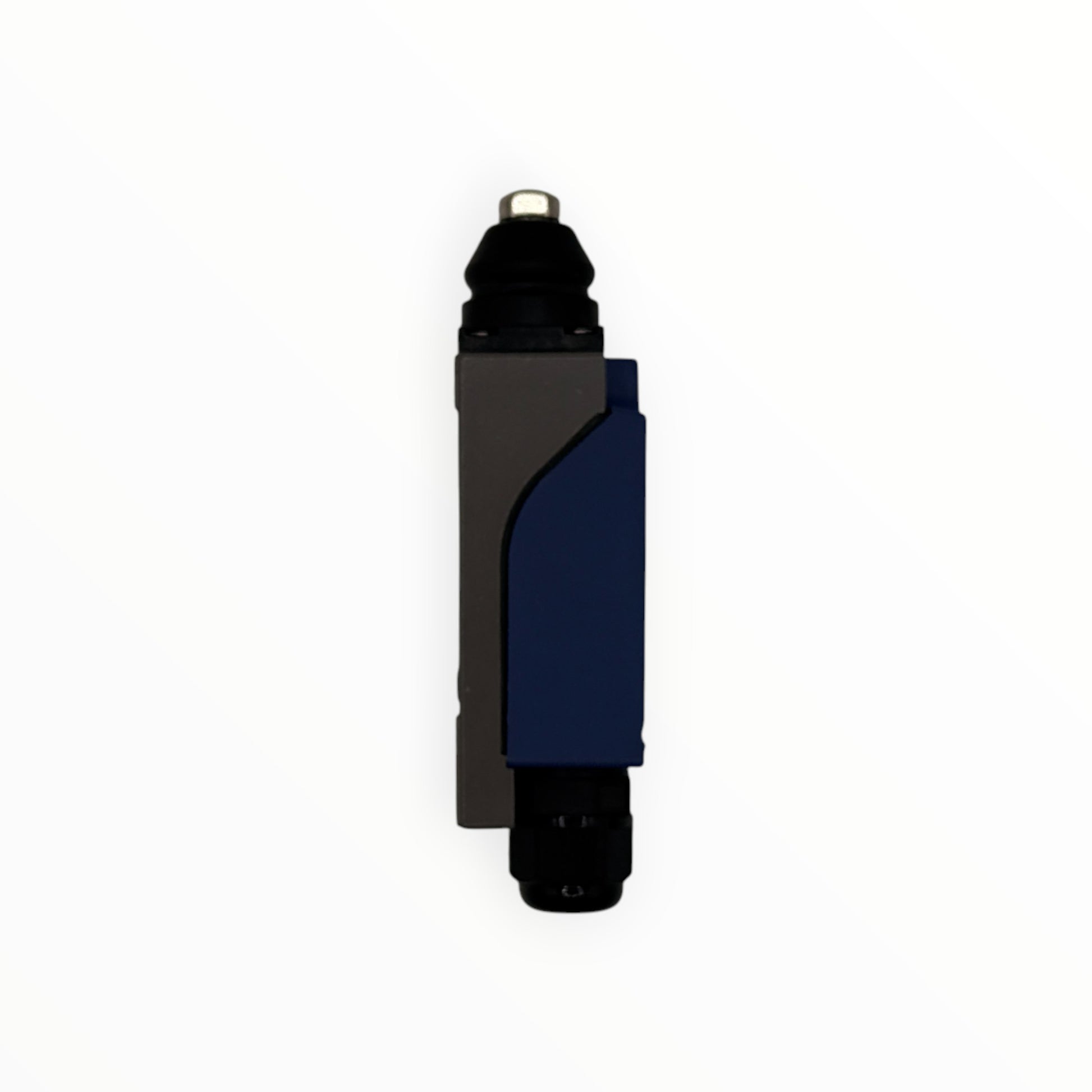

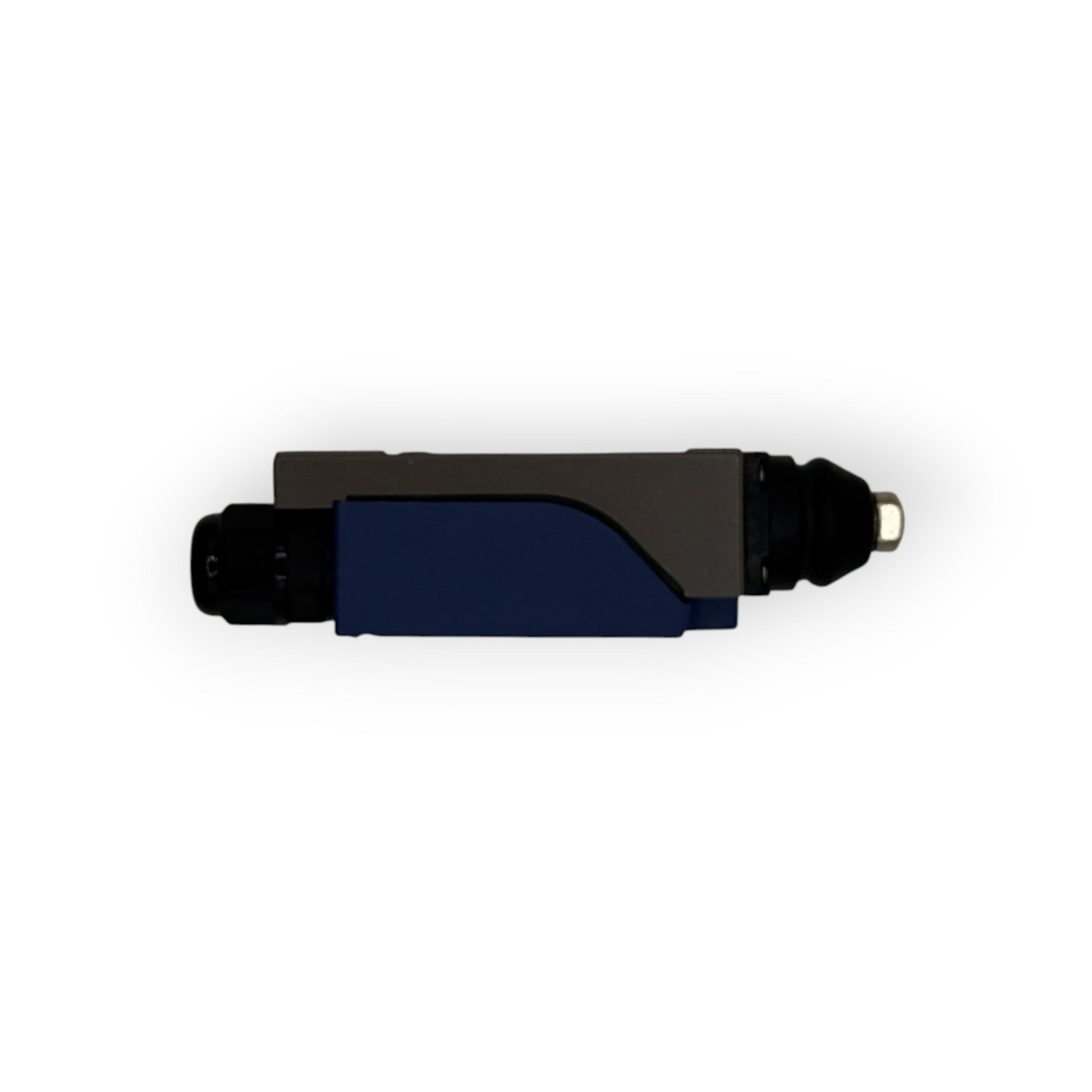

Final de carrera vertical con émbolo (botón), modelo CZ-8111N de CNTD. El émbolo metálico se acciona con un empuje directo en línea con su eje, por lo que sirve para detectar topes, carros o piezas que llegan de frente. Trae un contacto NA y uno NC, capacidad de 6 A en AC-15, protección IP65 y entrada de cable con prensaestopa M12. Se usa en máquinas herramienta, prensas y transportadores para fin de carrera o detección de posición.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica

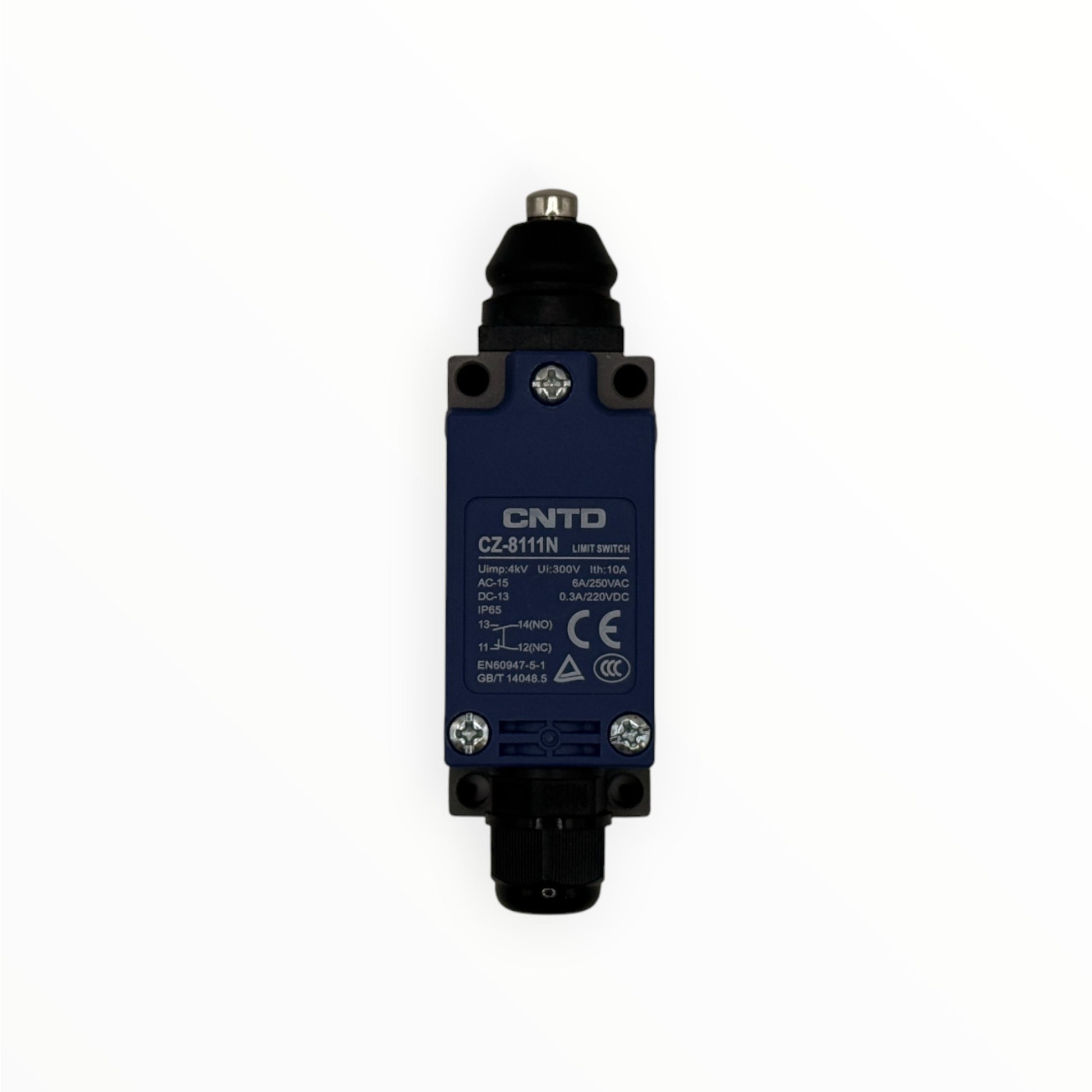

ModeloCZ-8111N
SerieCZ-8□N, final de carrera vertical de CNTD

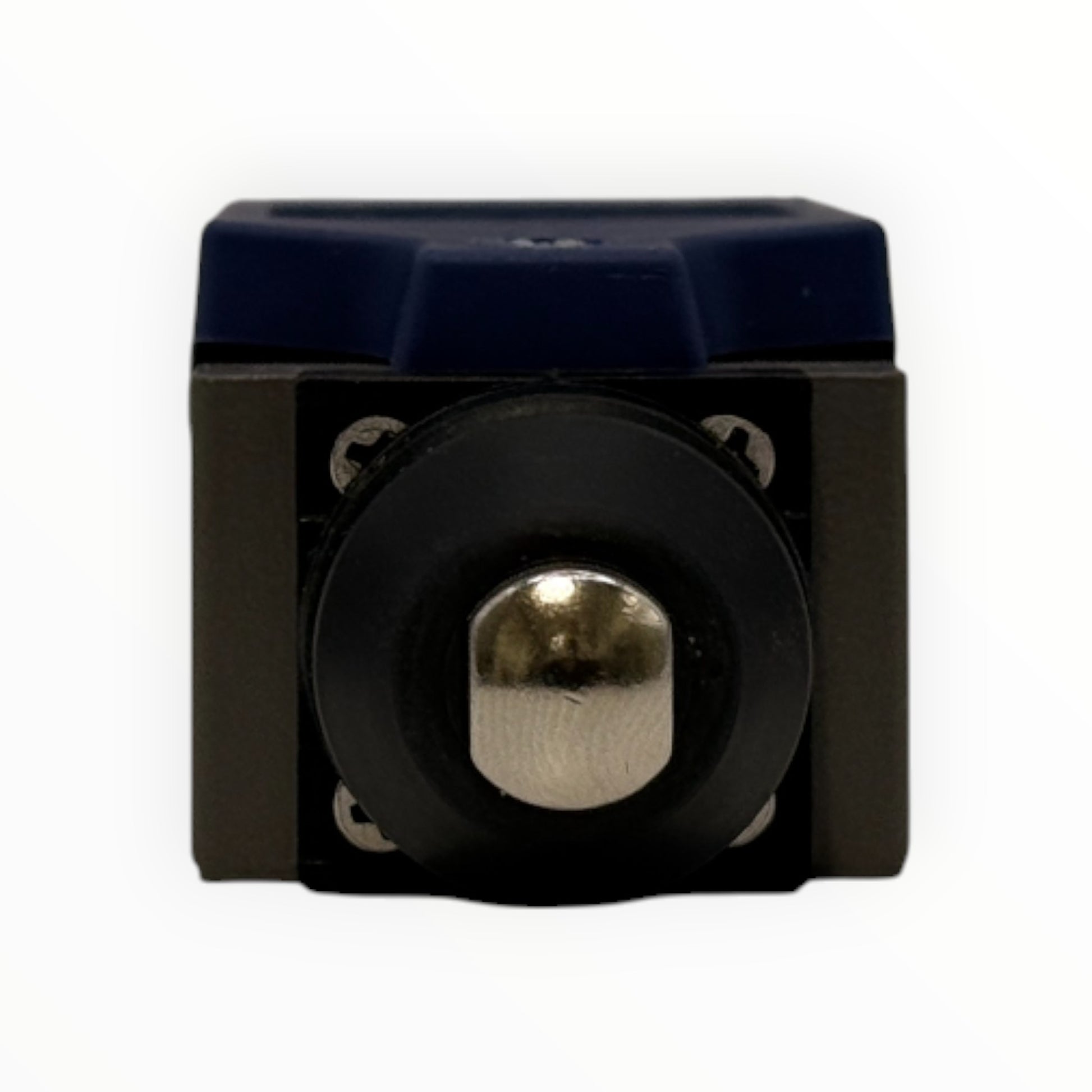

ActuadorÉmbolo (botón) metálico con fuelle de goma (código 111)
Contactos1NA + 1NC, bornes 13-14 (NA) y 11-12 (NC)
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC
Tensión de aislamiento (Ui)300 V
Tensión de impulso (Uimp)4 kV
Grado de protecciónIP65

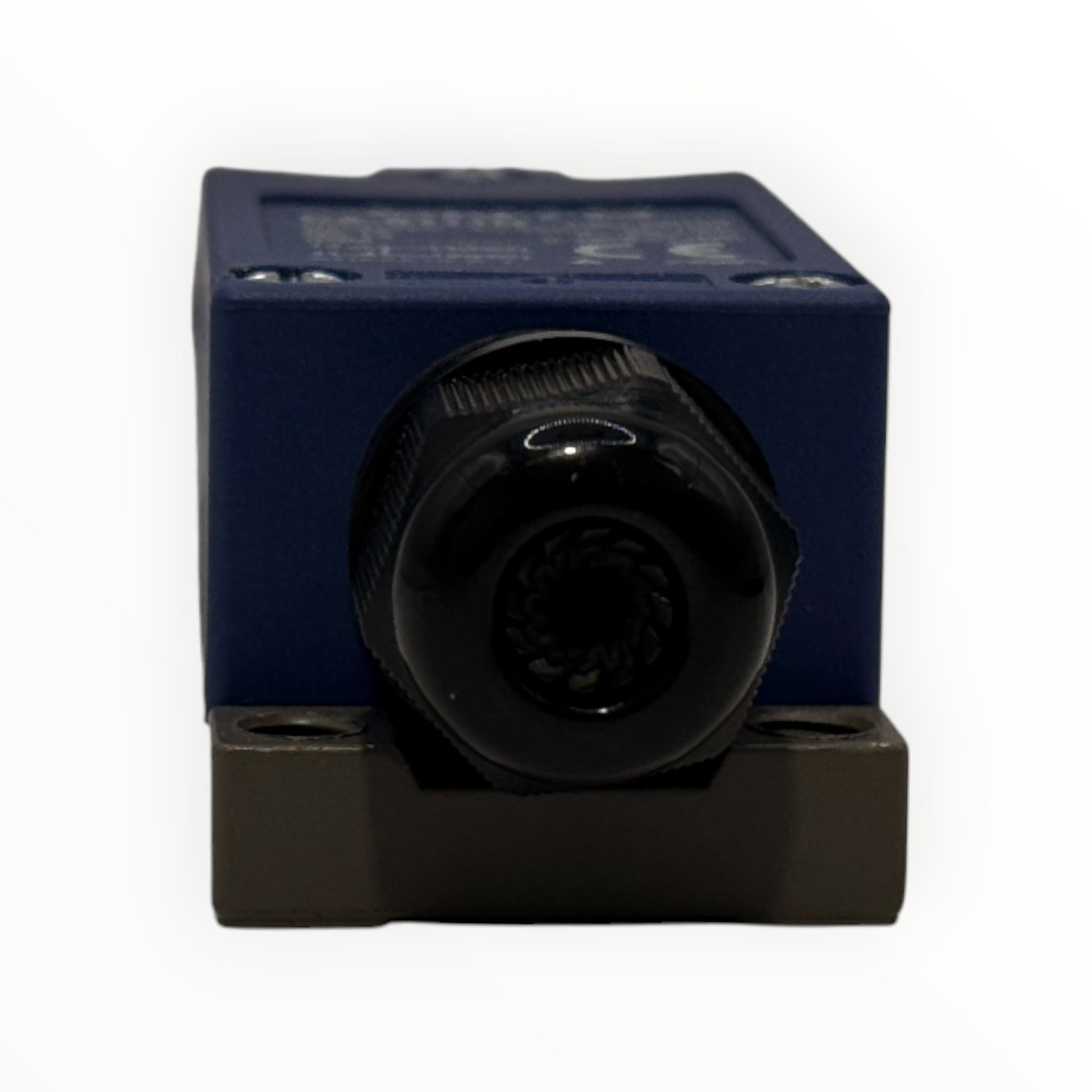

Entrada de cableCon prensaestopa M12

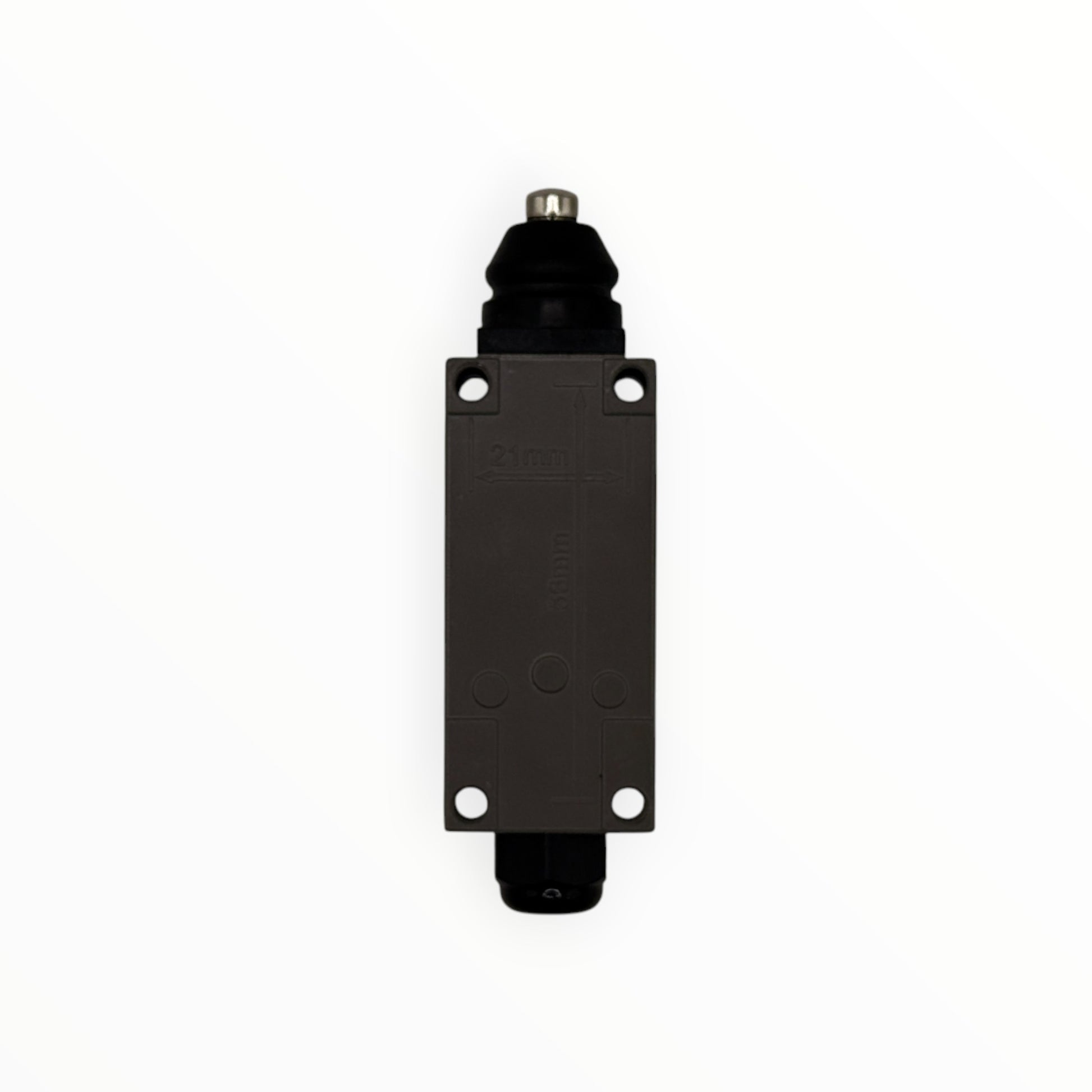

CuerpoBase gris y tapa azul con tornillos
NormasEN 60947-5-1 y GB/T 14048.5
MarcasCE y CCC
¿Cómo elegir?

Elige el actuador según cómo llega la pieza que acciona el interruptor. El émbolo (botón) se acciona con un empuje en línea con su eje. La roldana sobre émbolo acepta levas o piezas que pasan de costado. La varilla ajustable en brazo oscilante sirve cuando el objeto llega desde lejos o de distintas posiciones, porque se regula el largo. Los contactos NA y NC son independientes: usa el NC para cortar el circuito al llegar al final del recorrido y el NA para dar una señal. Con 6 A en AC-15 puede mandar directamente la bobina de un contactor en 220 VAC; en corriente continua baja a 0,3 A a 220 VDC, así que para cargas DC mayores usa un relé intermedio. Si necesitas IP66 o un cuerpo más grande, mira la serie CWL.
