CNTDSerie CZ-8□N, final de carrera vertical de CNTD · Electrónica

Final de carrera tipo roldana

Final de carrera tipo roldana

SKU: CN 1004 · Modelo CZ-8122N

Contactos1NA + 1NC, bornes 13-14
Grado de protecciónIP65
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC
Tensión de aislamiento (Ui)300 V

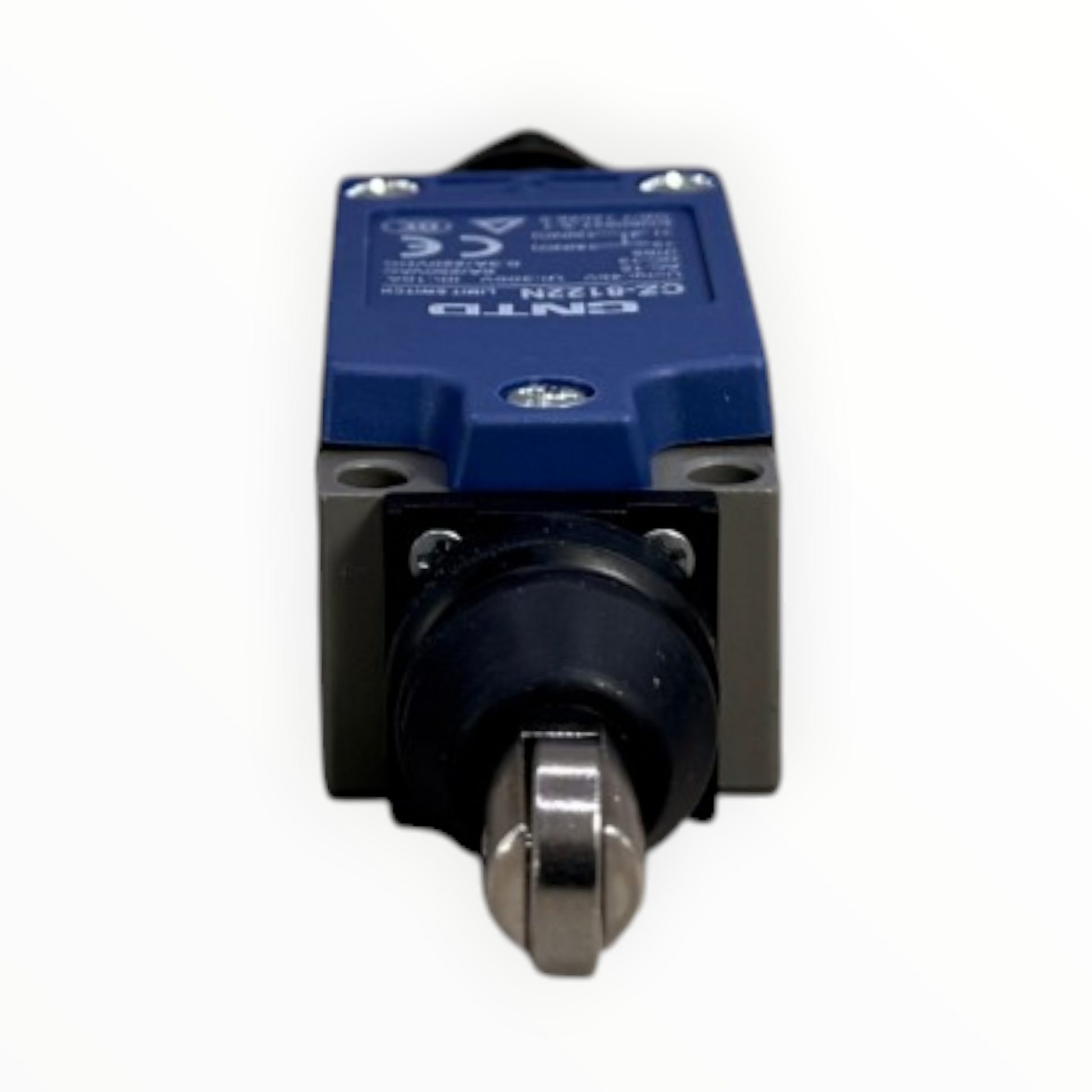

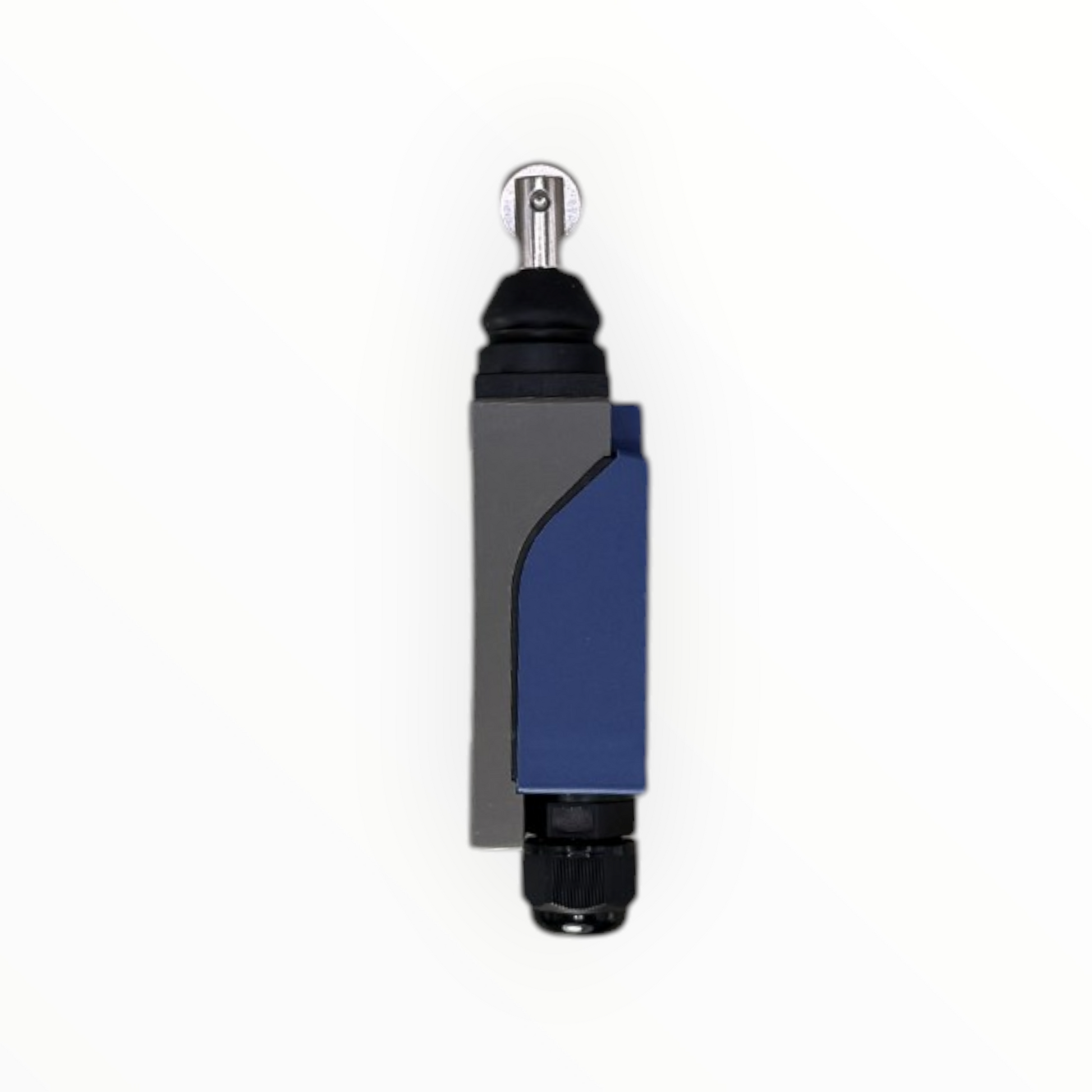

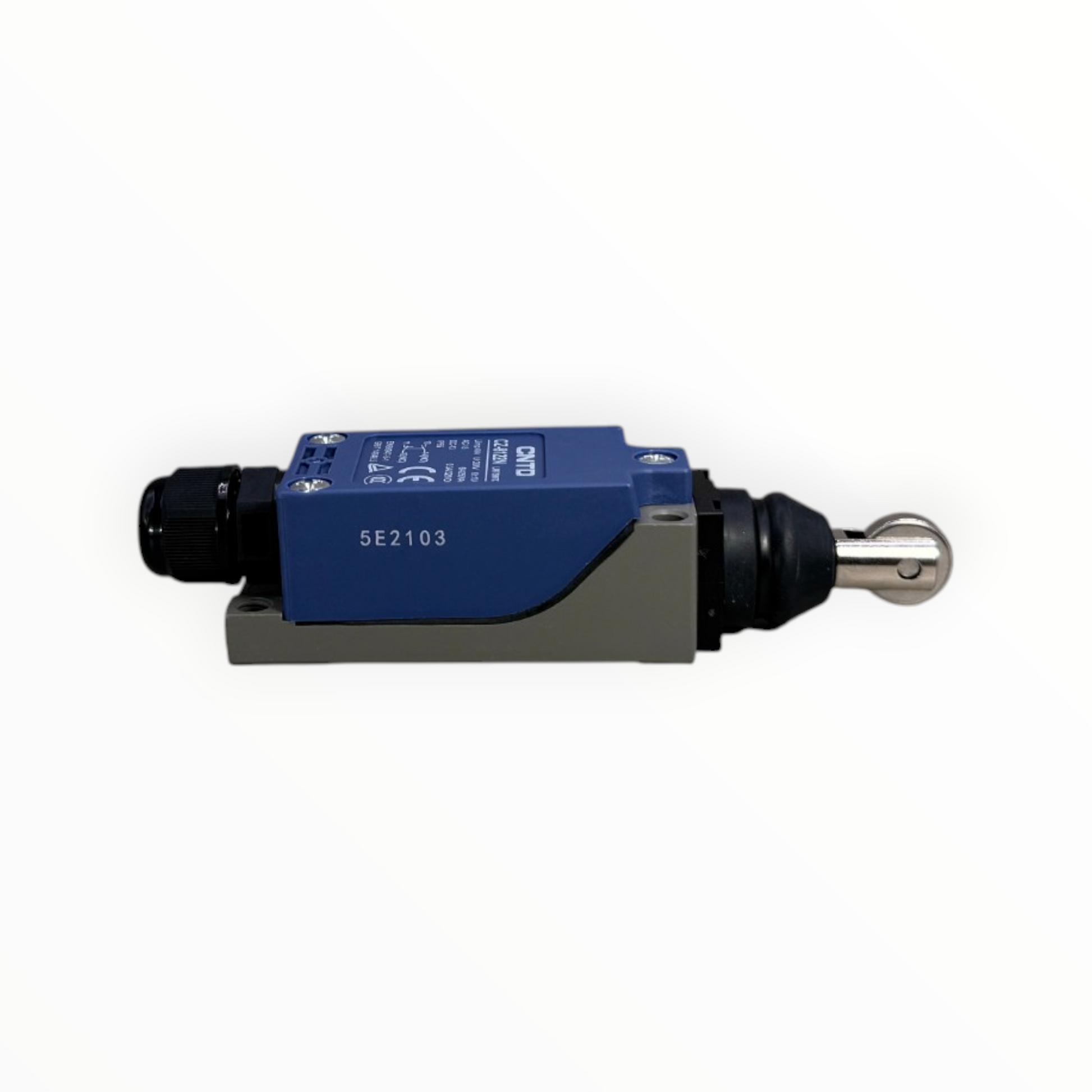

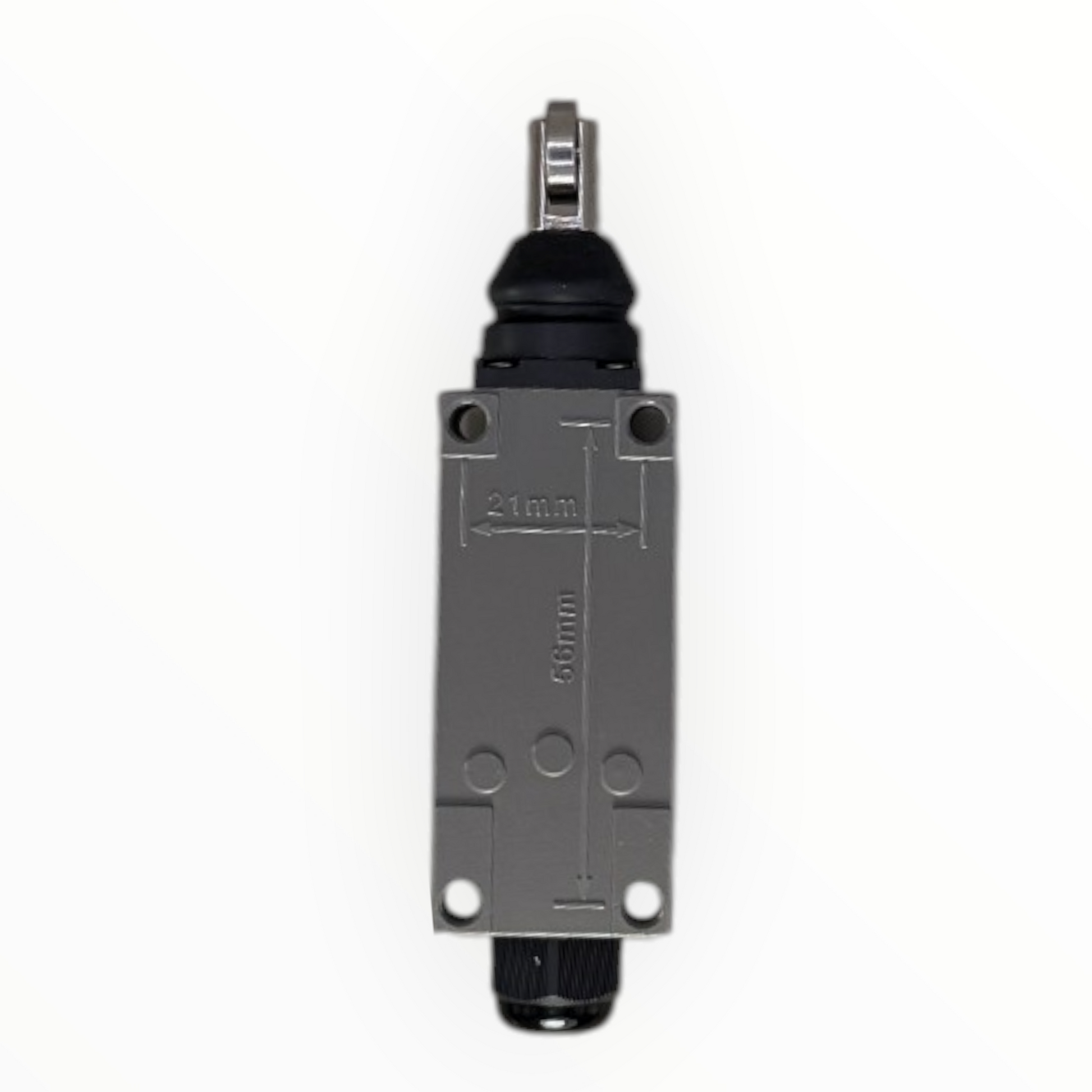

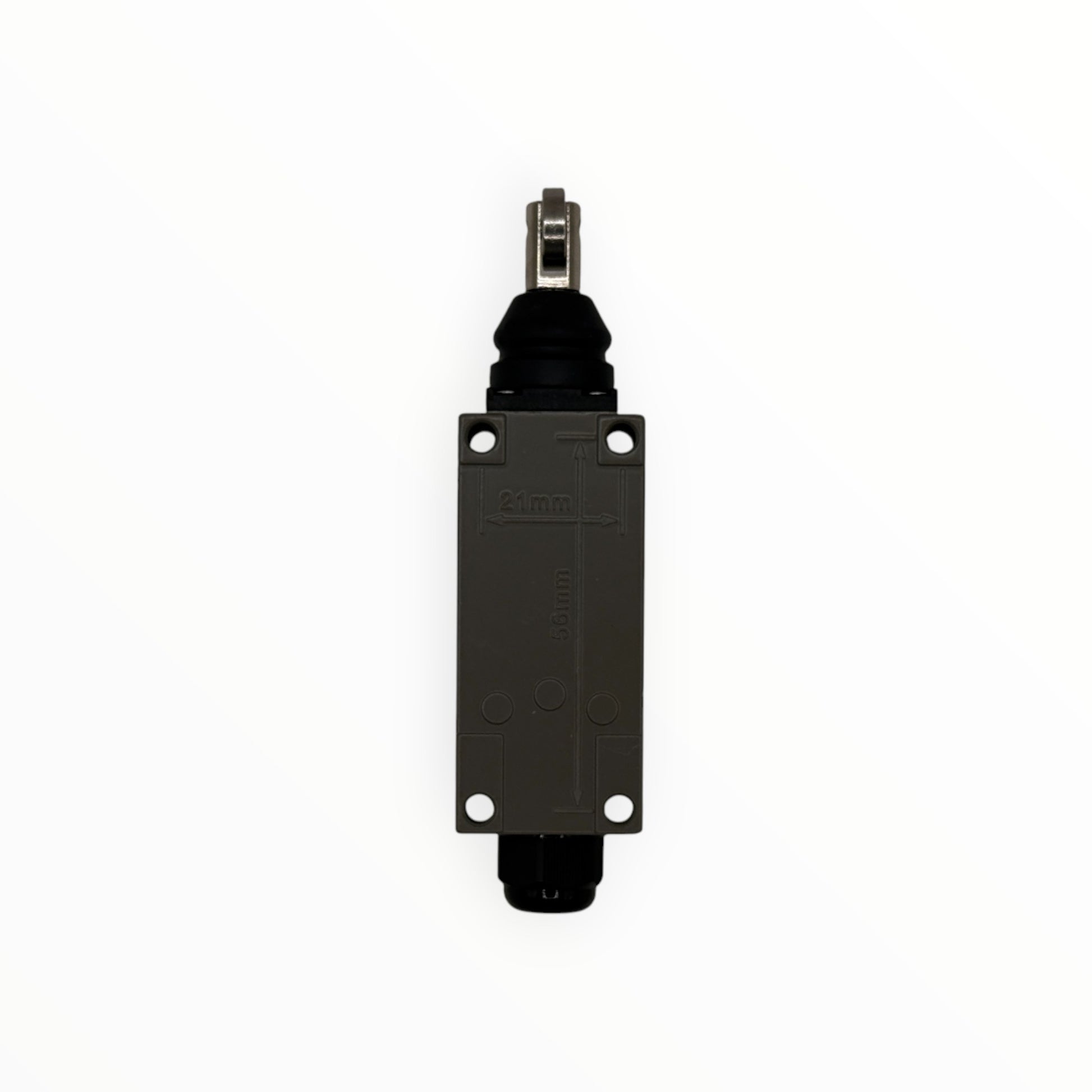

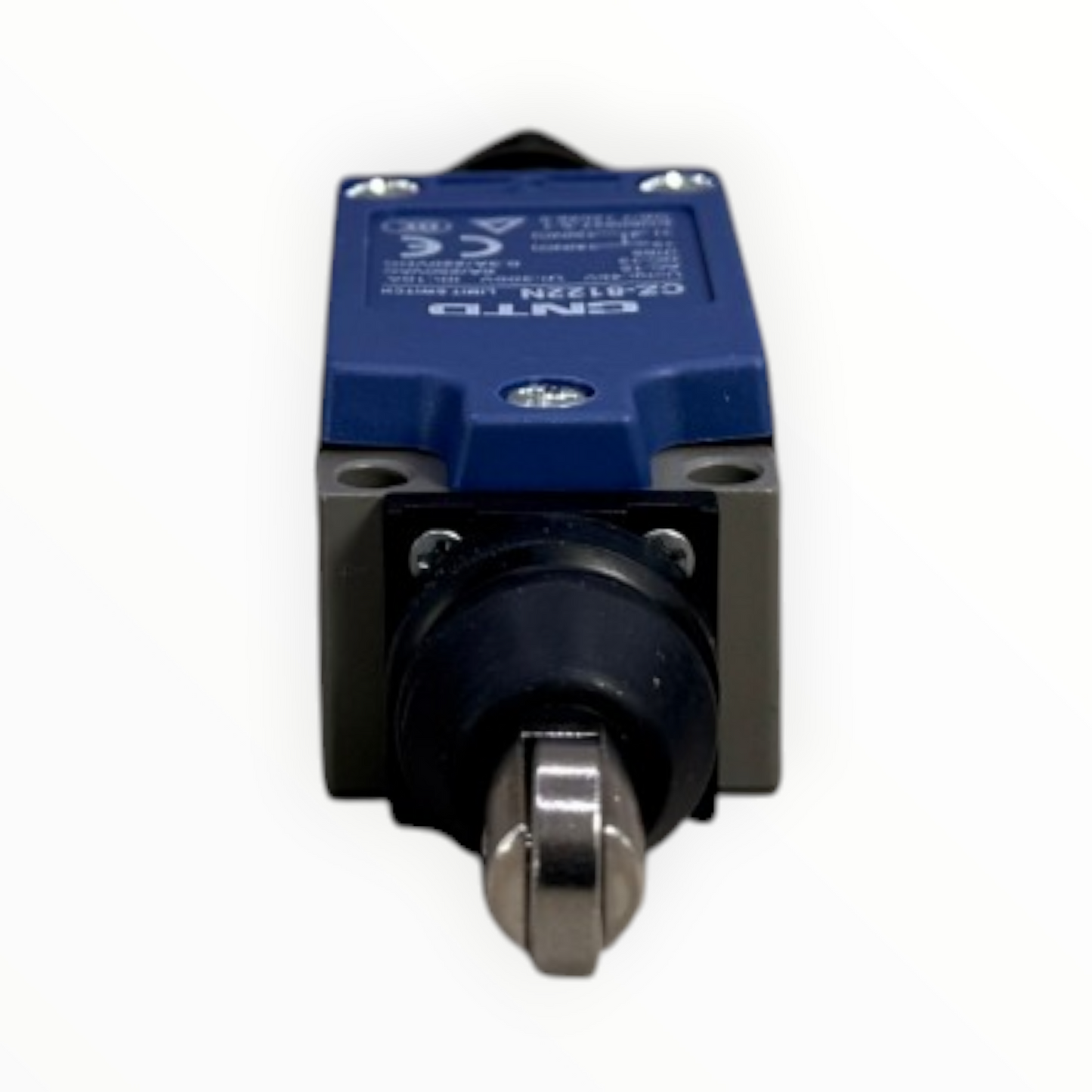

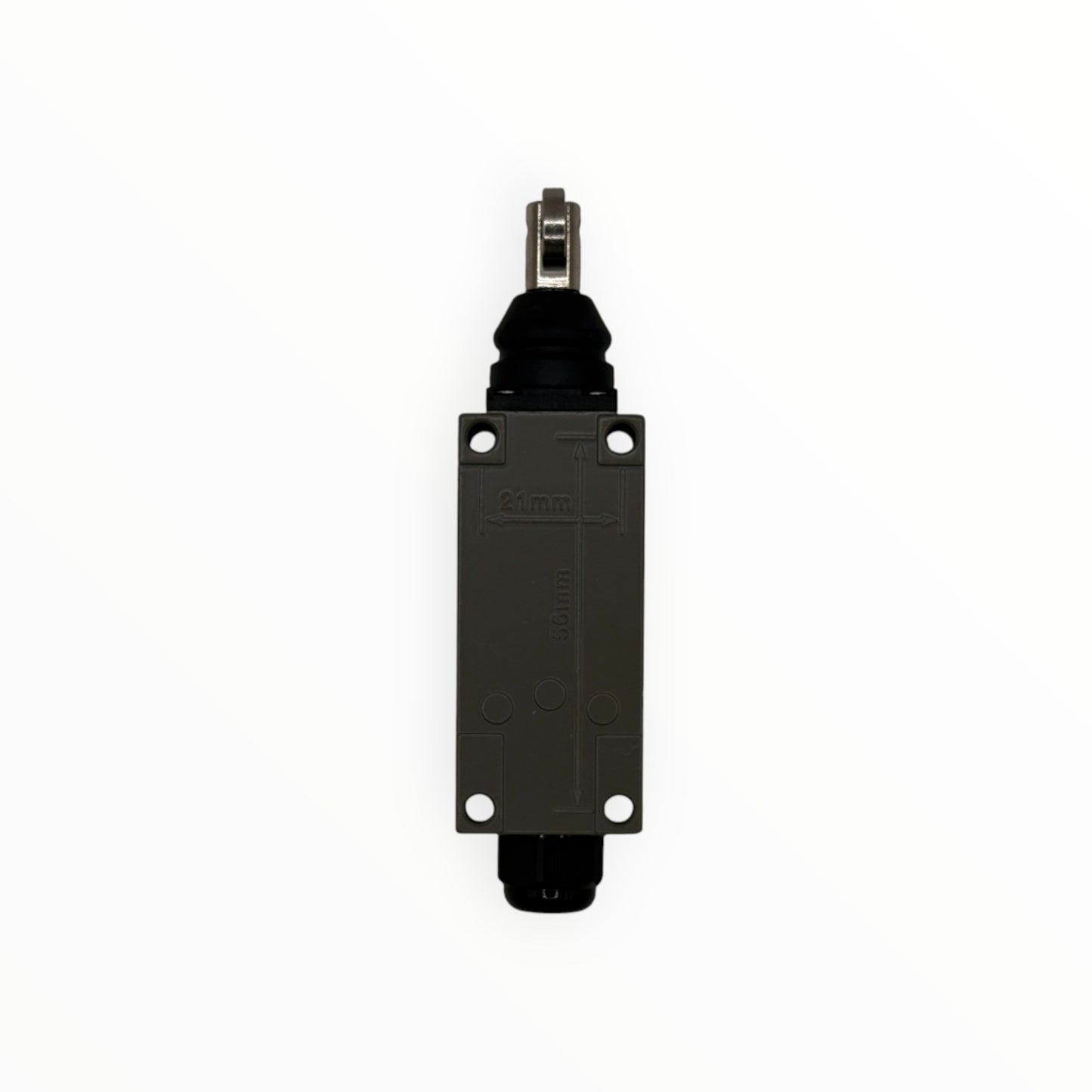

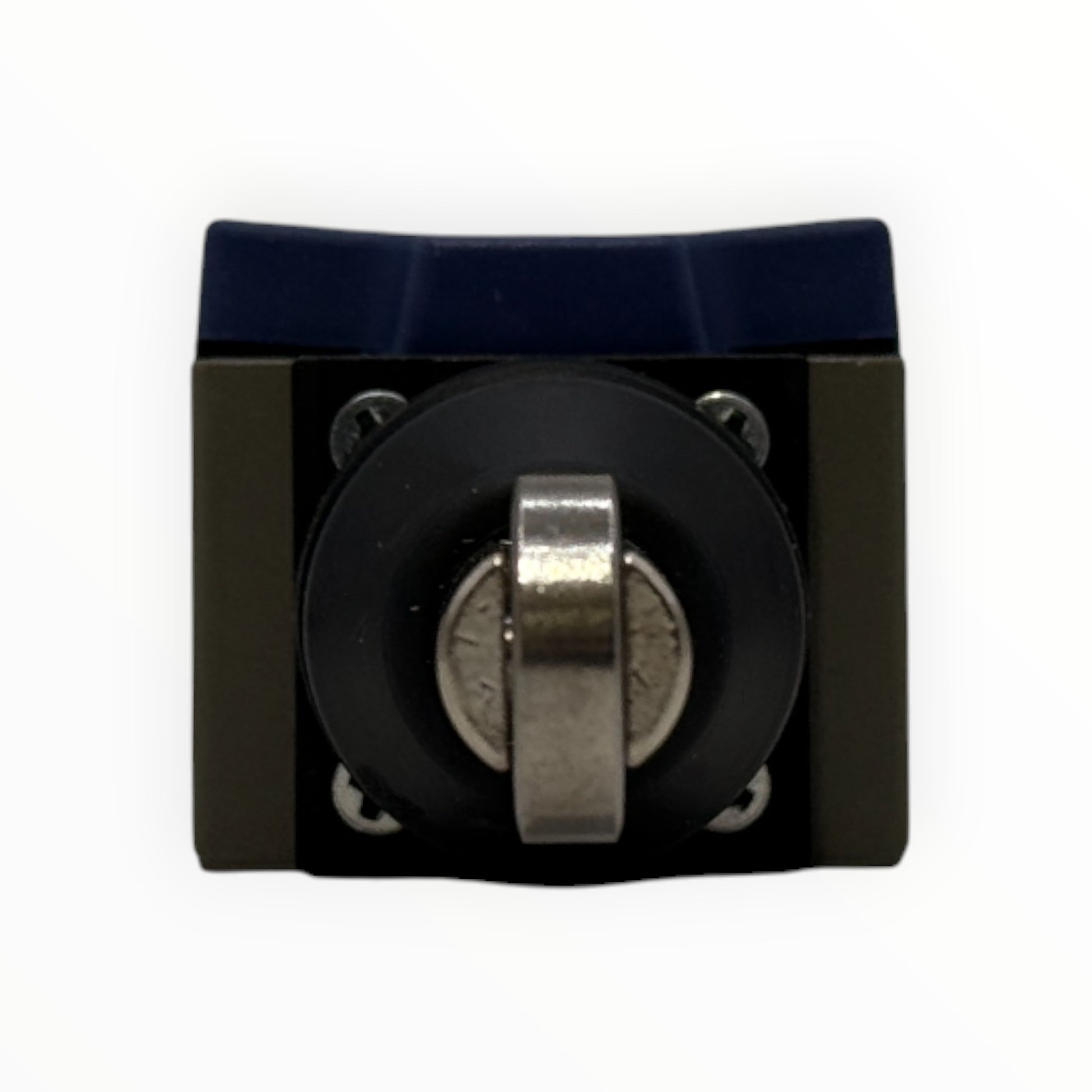

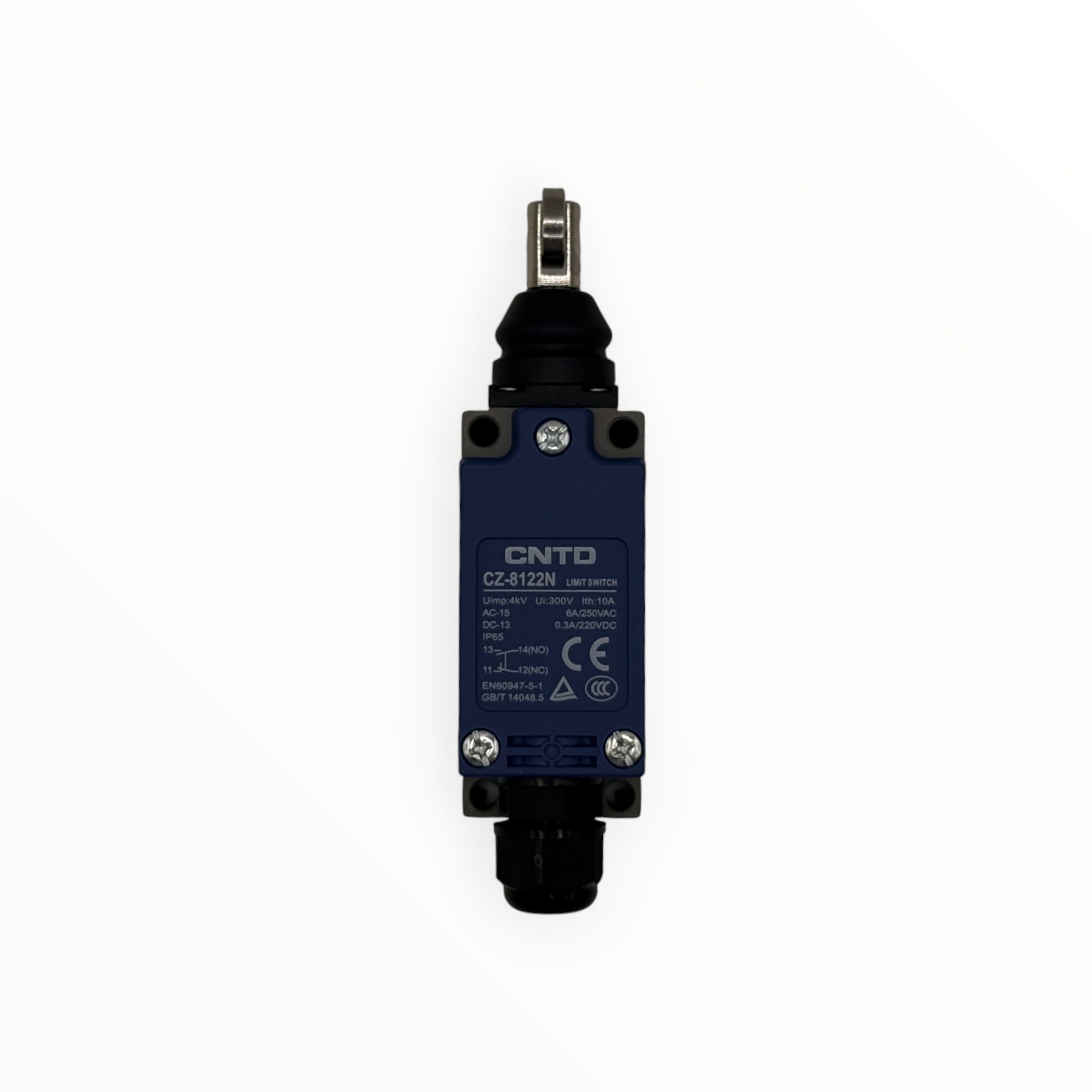

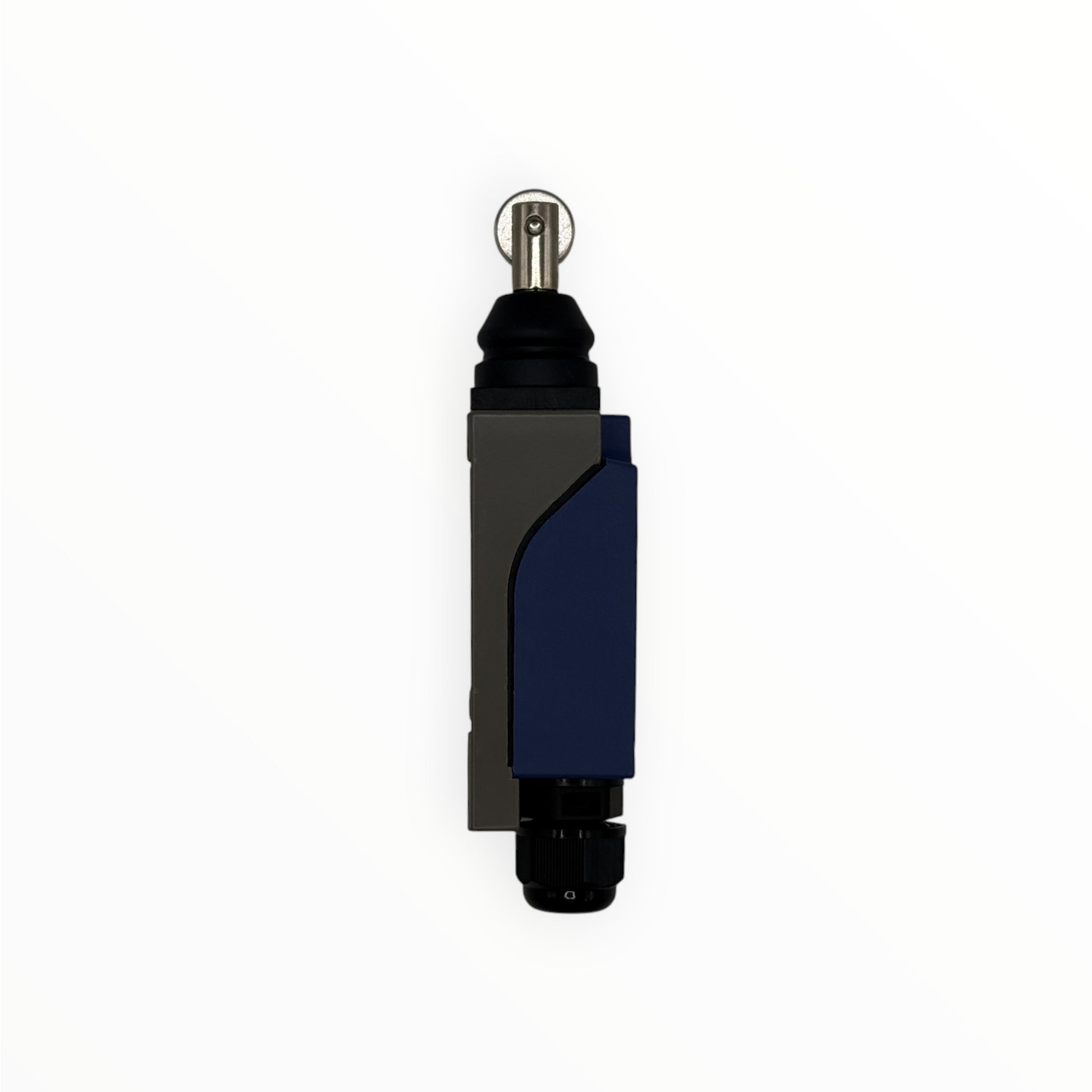

Final de carrera vertical con émbolo y roldana, modelo CZ-8122N de CNTD. La roldana metálica montada sobre el émbolo gira al contacto, por lo que acepta levas, rampas o piezas que pasan de costado sin desgastar el actuador. Trae un contacto NA y uno NC, capacidad de 6 A en AC-15, protección IP65 y entrada de cable con prensaestopa M12. Se usa en máquinas, transportadores y mesas de trabajo para fin de carrera o detección de posición.

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCZ-8122N
SerieCZ-8□N, final de carrera vertical de CNTD

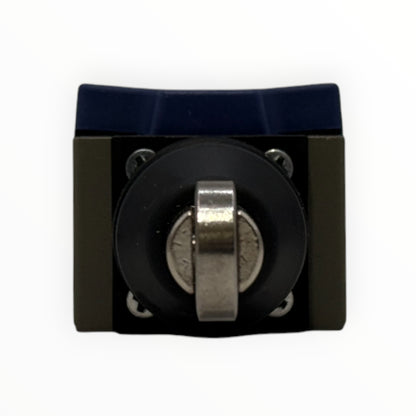

ActuadorÉmbolo con roldana vertical metálica (código 122)
Contactos1NA + 1NC, bornes 13-14 (NA) y 11-12 (NC)
Corriente térmica (Ith)10 A
Capacidad AC-156 A / 250 VAC
Capacidad DC-130,3 A / 220 VDC
Tensión de aislamiento (Ui)300 V
Tensión de impulso (Uimp)4 kV
Grado de protecciónIP65
Entrada de cableCon prensaestopa M12
CuerpoBase gris y tapa azul con tornillos
NormasEN 60947-5-1 y GB/T 14048.5
MarcasCE y CCC
¿Cómo elegir?

Elige el actuador según cómo llega la pieza que acciona el interruptor. El émbolo (botón) se acciona con un empuje en línea con su eje. La roldana sobre émbolo acepta levas o piezas que pasan de costado. La varilla ajustable en brazo oscilante sirve cuando el objeto llega desde lejos o de distintas posiciones, porque se regula el largo. Los contactos NA y NC son independientes: usa el NC para cortar el circuito al llegar al final del recorrido y el NA para dar una señal. Con 6 A en AC-15 puede mandar directamente la bobina de un contactor en 220 VAC; en corriente continua baja a 0,3 A a 220 VDC, así que para cargas DC mayores usa un relé intermedio. Si necesitas IP66 o un cuerpo más grande, mira la serie CWL.
