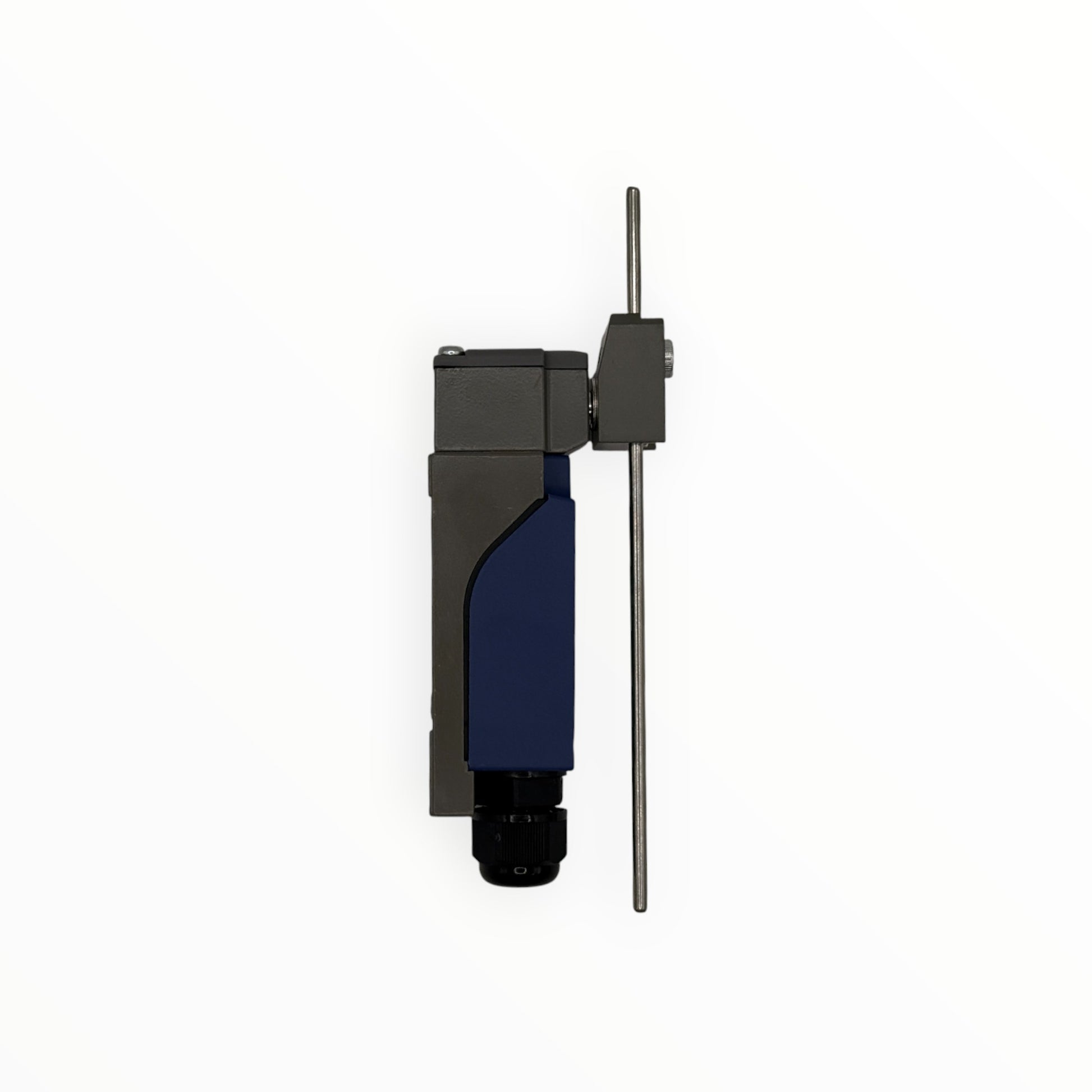

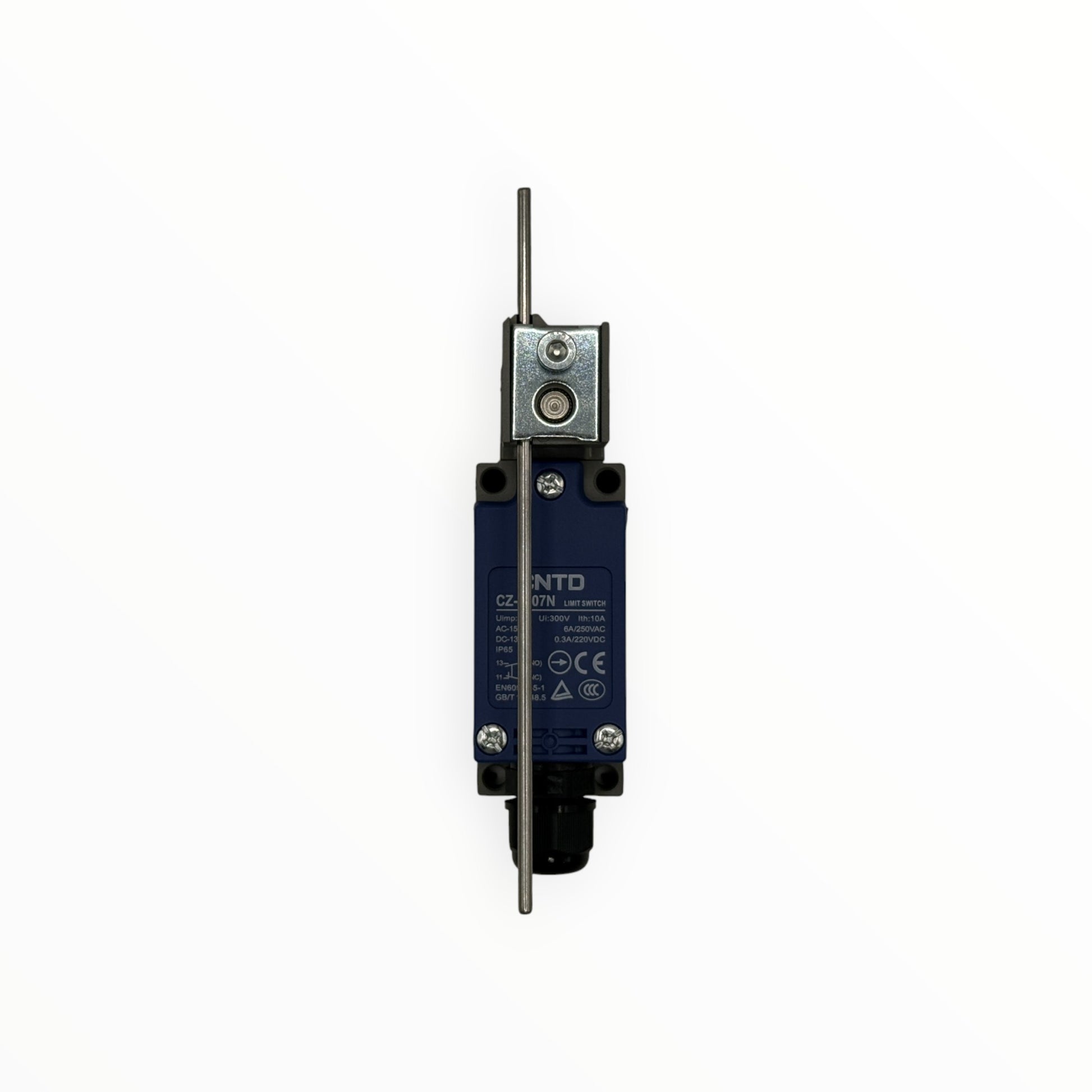

Final de carrera tipo varilla ajustable [CZ-8107N]

Interruptor de límite (limit switch) de la serie CZ-8N (compatible con TZ-8 / ME-8107 / ME-8108 series). Modelo con actuador de varilla (rod) ajustable en longitud y ángulo, para detección precisa en movimientos lineales o curvos. Incluye contactos doble circuito (1NO + 1NC), carcasa robusta de aluminio y plástico reforzado, y protección IP65 contra polvo y chorros de agua. Uso común en automatización industrial, máquinas CNC, transportadores, prensas, elevadores y detección de posición final.

Características principales

• Modelo: CZ-8107N
• Tipo de actuador: Varilla ajustable (adjustable rod lever)
  • La varilla se puede extender, acortar y ajustar en ángulo para adaptar el punto de activación
  • Actuación: lineal o rotativa según montaje
• Configuración de contactos: Doble circuito (SPDT) – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 10 A a 250 VAC / 125 VDC
  • Inductivo (cos φ = 0.4 mín.): ~3–5 A a 250 VAC (depende del fabricante exacto)
  • Lámpara: corriente de irrupción hasta 10× la nominal
  • Motor: corriente de irrupción hasta 6× la nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga)
• Fuerza de operación (OF máx.): ≈ 750–900 g (≈7.35–8.8 N, varía por modelo exacto)
• Fuerza de retorno (RF): ≈ 100–300 g
• Recorrido diferencial (PT): ≈ 20–30 mm (ajustable según longitud de varilla)
• Recorrido total (OT): ≈ 45–60 mm
• Repetibilidad / precisión: Alta (construcción rígida)
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP65 (a prueba de polvo y chorros de agua)
• Materiales:
  • Carcasa: Aleación de aluminio/zinc + plástico reforzado
  • Varilla: Metal (generalmente acero inoxidable o acero cromado)
• Temperatura de operación: -20 °C ~ +70 °C (sin condensación ni hielo)

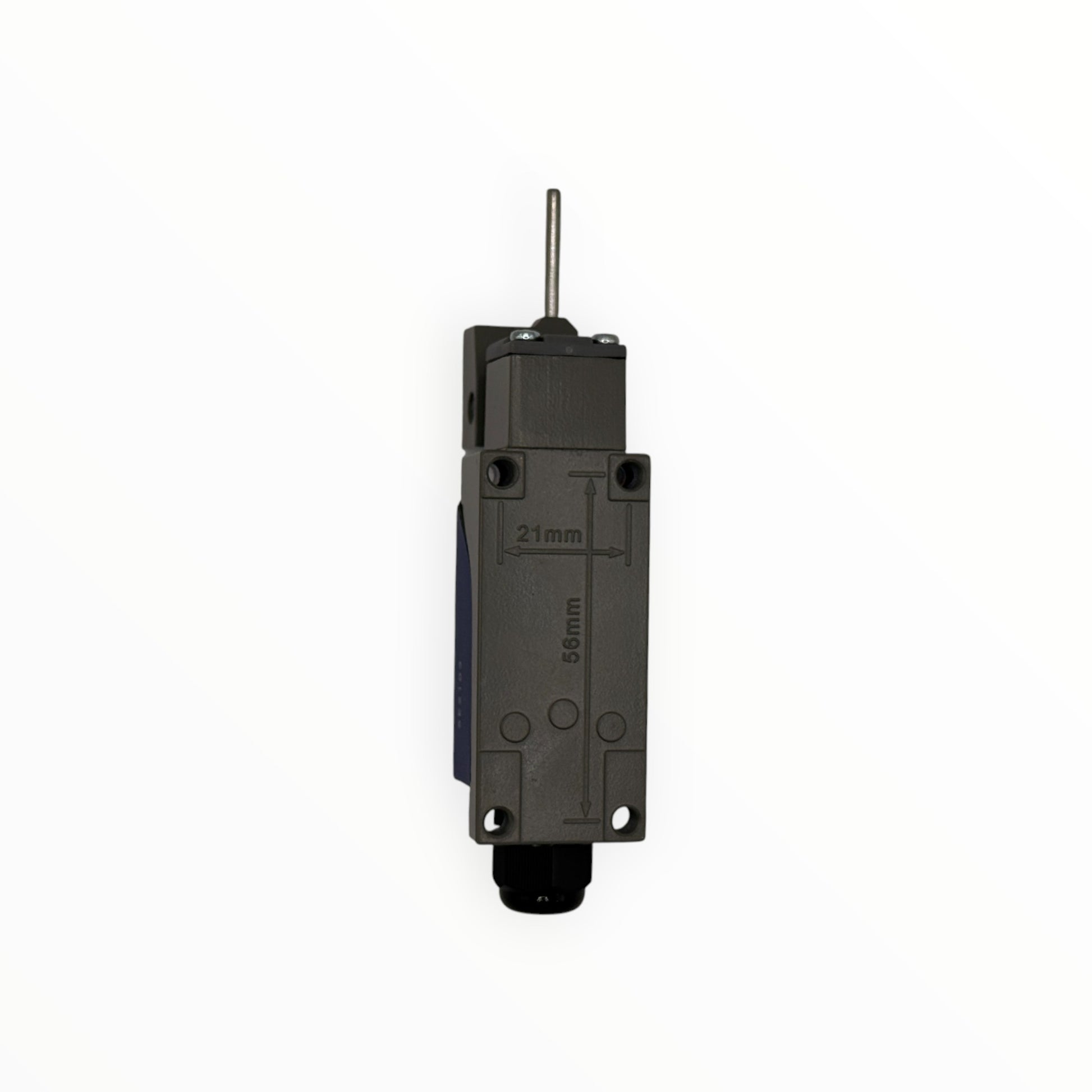

• Montaje: Base con 4 orificios (estándar compatible con serie ME-8104/8107/8108)
• Aplicaciones típicas: Máquinas CNC, automatización industrial, transportadores, prensas, puertas automáticas, detección de posición en movimientos lineales
