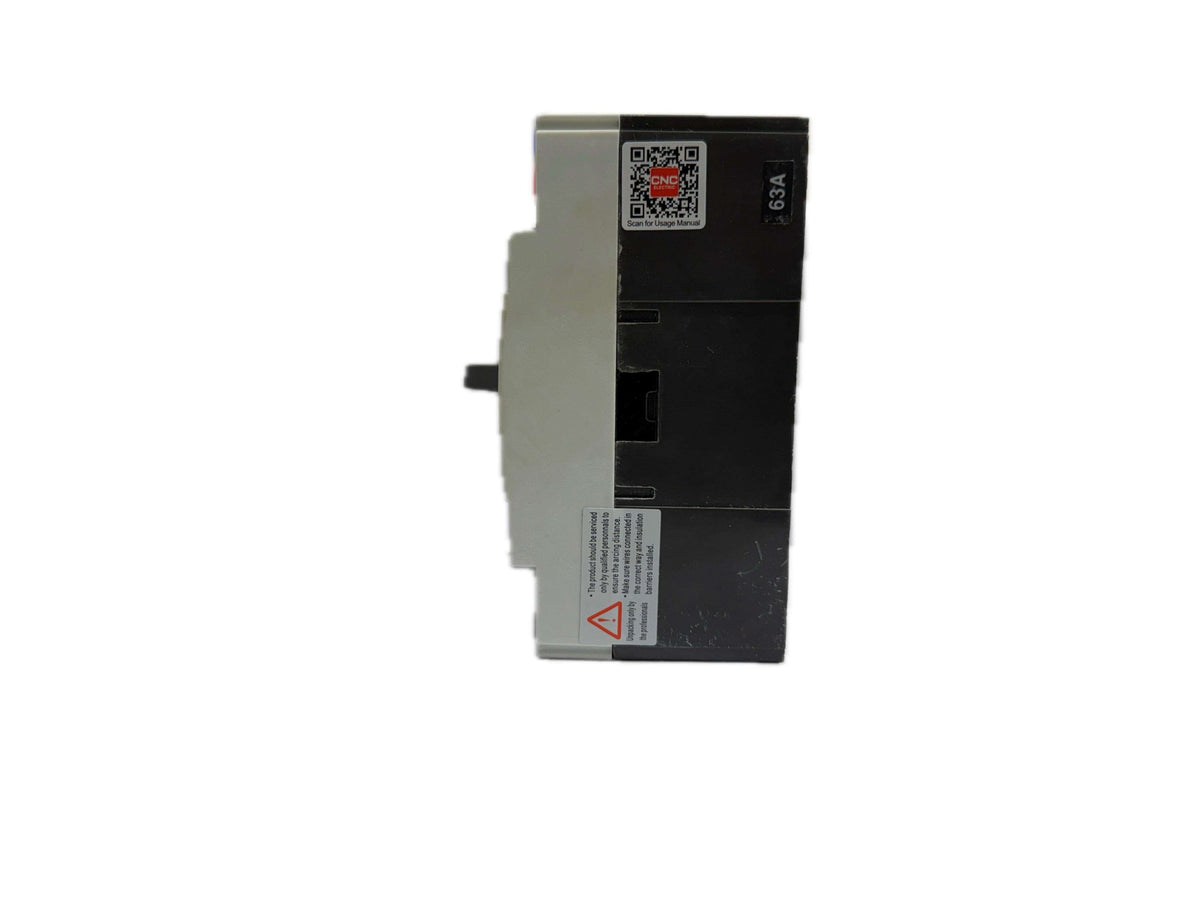

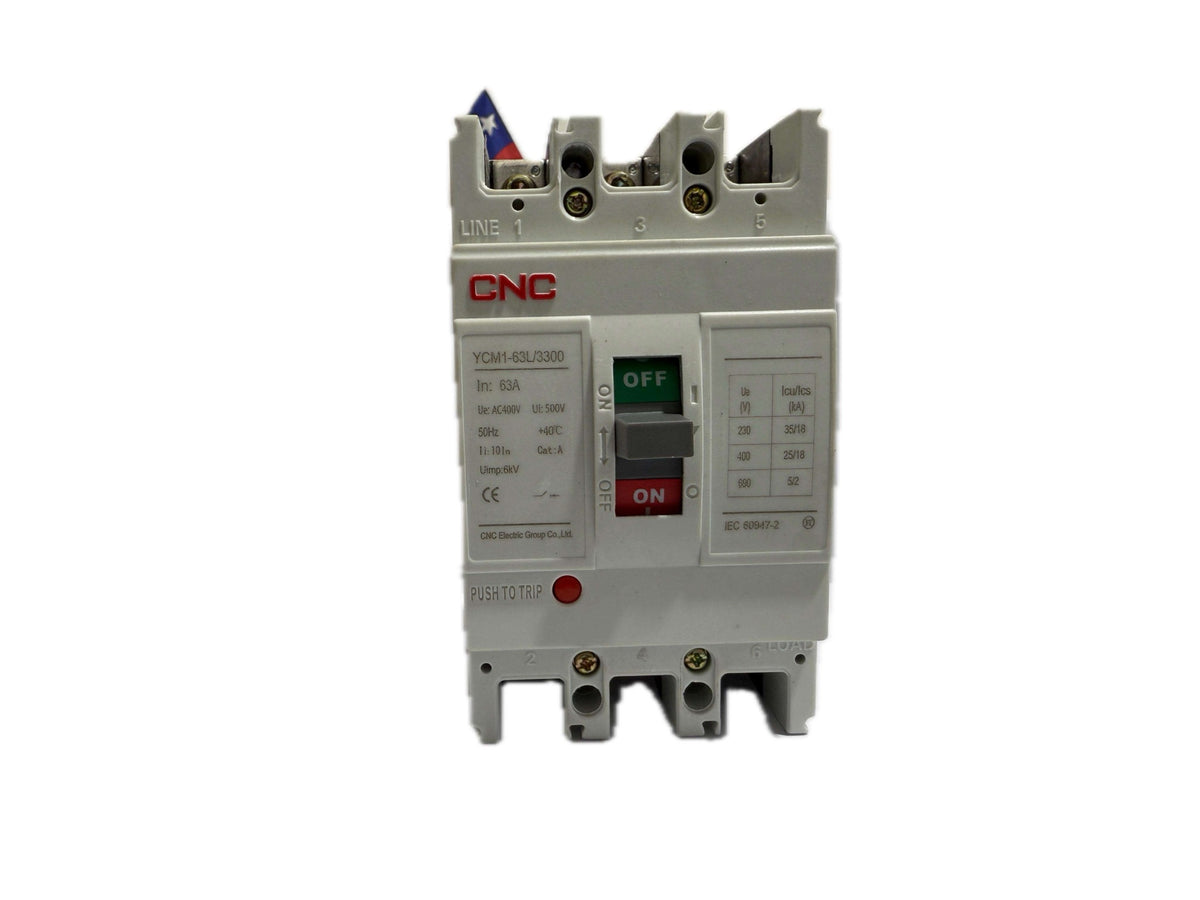

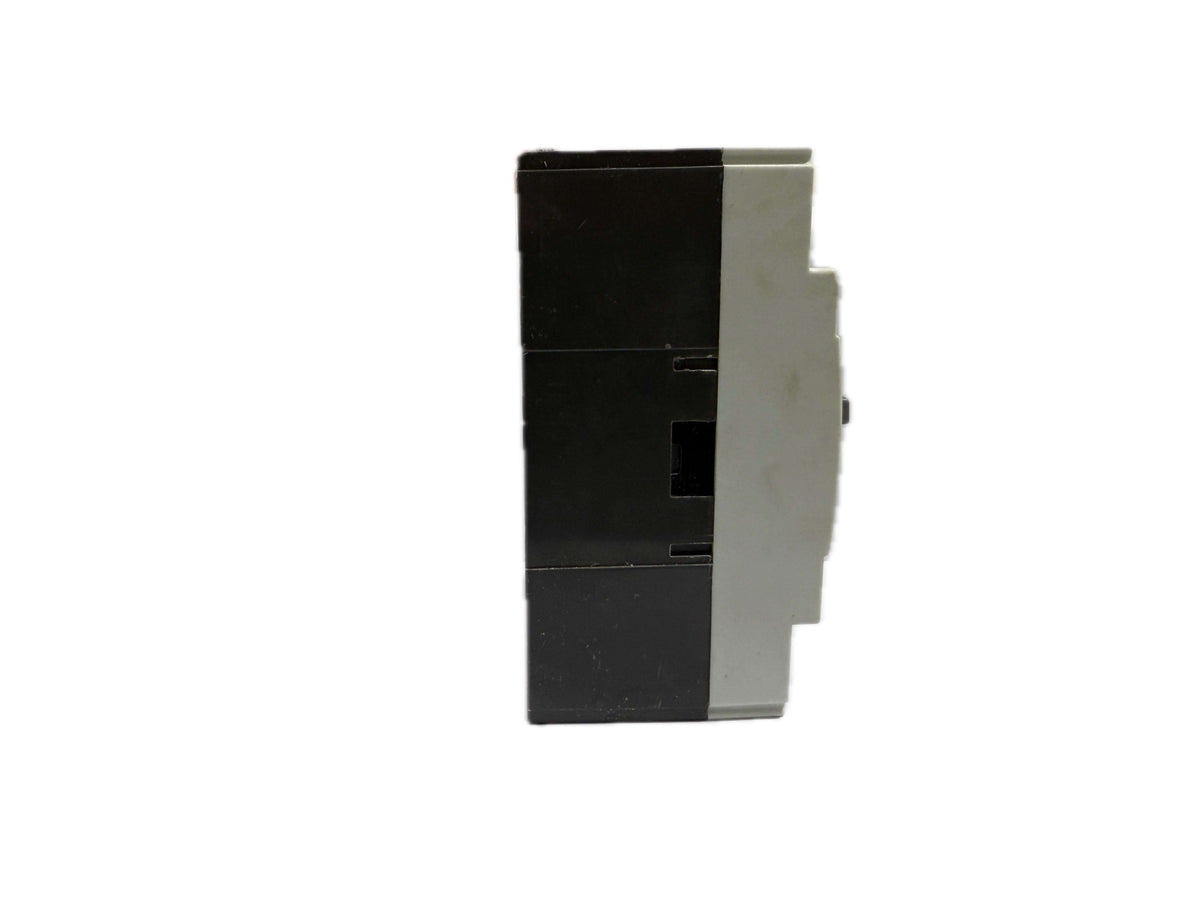

Interruptor caja moldeada 3P 63 A 35 kA

Interruptor automático de caja moldeada tripolar de 63 A, modelo YCM1-63L/3300 de CNC. Protege alimentadores, tableros y equipos contra sobrecarga y cortocircuito con un relé termomagnético, y sirve como interruptor general de un tablero o de una máquina. Es de la serie YCM1, versión L (estándar), bajo la norma IEC 60947-2. Se fija con tornillos a la placa de montaje y se conecta con bornes de tornillo.

Características y ficha técnica

• Modelo: YCM1-63L/3300
• Tipo: Interruptor de caja moldeada (MCCB), marco YCM1-63L
• Polos: 3
• Corriente nominal (In): 63 A
• Disparo: Termomagnético; disparo magnético instantáneo Ii = 10 In
• Poder de corte (Icu): 25 kA a 400 V (Ics 18 kA); 35 kA a 230 V (Ics 18 kA)
• Tensión nominal (Ue): AC 400 V, 50 Hz
• Tensión de aislamiento (Ui): 500 V
• Tensión de impulso (Uimp): 6 kV
• Categoría de uso: A
• Temperatura de referencia: +40 °C
• Dimensiones: 78 mm de ancho, 135 mm de largo y 74 mm de profundidad
• Fijación: 4 perforaciones de Ø3,5 mm, a 25 × 117 mm
• Norma: IEC 60947-2, CE

¿Cómo elegir?

Elige la corriente nominal según la carga y el cable: debe ser mayor que la corriente normal del circuito y no superar la que admite el conductor. Luego revisa el poder de corte a la tensión real del tablero (en 380 V usa el dato de 400 V): debe ser igual o mayor que la corriente de cortocircuito en ese punto. Con 63 A, este es el calibre mayor del marco YCM1-63; para corrientes más altas hay que pasar a un marco superior. Usa 3 polos para cortar solo las fases y 4 polos cuando también hay que cortar el neutro, por ejemplo en una transferencia red-generador.
