DI-SORICSensores

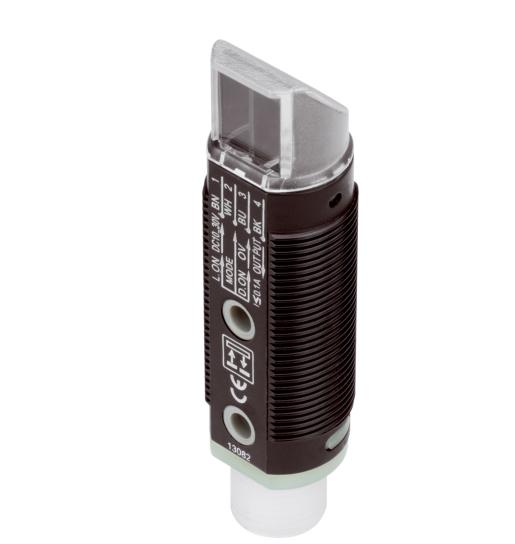

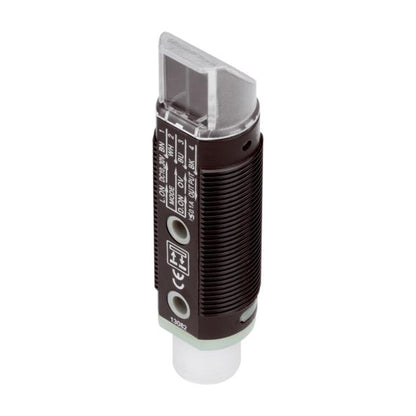

Sensor retrorreflex plástico M18, emisión lateral, NPN, NO/NC, sn 1,8 m, conector M12/4P

Sensor retrorreflex plástico M18, emisión lateral, NPN, NO/NC, sn 1,8 m, conector M12/4P

SKU: DS 1122 · Modelo OR 18- 1 FKR 3600 N3- B4

ConexiónConector M12, 4 pines
SalidaNPN, 100 mA, NO
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +55 °C
Alcance con reflector1800 mm

Sensor fotoeléctrico retrorreflex M18 NPN de di-soric con óptica en ángulo: emite la luz por el costado del cuerpo, para montajes donde no cabe un sensor en línea con el reflector. Cuerpo plástico ABS de 67,5 mm con conector M12 de 4 pines, alcance de 1,8 m con reflector R55 y hasta 4 m con un reflector de 100 x 100 mm, salida NO y NC simultánea y 1000 Hz de frecuencia de conmutación.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOR 18-1 FKR 3600 N3-B4
Marcadi-soric
TipoSensor fotoeléctrico retrorreflex, rosca M18 x 1, óptica en ángulo con emisión lateral de luz
Alcance con reflector1800 mm (R55), 3600 mm (R 84), 4000 mm (R 100 x 100)
SalidaNPN, 100 mA, NO (pin 4, negro) y NC (pin 2, blanco)
Alimentación10 a 30 VDC
Consumo sin carga30 mA máx.
Caída de tensión2 V máx.
Fuente de luzLED rojo de 660 nm, pulsado
Inmunidad a luz ambiente3 kLx luz pulsada, 10 kLx luz solar
Frecuencia de conmutación1000 Hz (respuesta y liberación de 0,5 ms)
AjusteSensibilidad por potenciómetro
IndicadorLED de estado de conmutación
CarcasaPlástico ABS, largo 67,5 mm, entre caras 24 mm; ventana de PMMA
ConexiónConector M12, 4 pines
Temperatura de operación-25 °C a +55 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

Un retrorreflex tiene el emisor y el receptor en el mismo cuerpo y trabaja contra un reflector montado al frente: detecta cuando un objeto corta el haz. Se cablea de un solo lado, a diferencia de una barrera, y alcanza más distancia que un difuso. El alcance depende del reflector: 1,8 m con el R55, 3,6 m con el R 84 y 4 m con el de 100 x 100 mm. Elige PNP si la entrada del PLC es sourcing y NPN si es sinking; como entrega NO y NC en pines separados, puedes usar la lógica que te acomode sin cambiar de modelo. Esta versión emite de lado: elígela si el sensor debe ir paralelo a la pared de la máquina; si tienes espacio al frente, la versión axial tiene más alcance.
