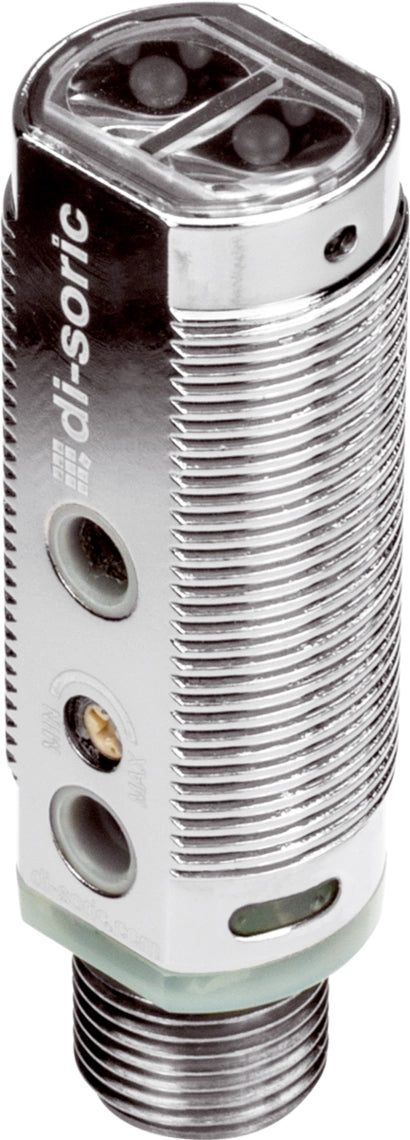

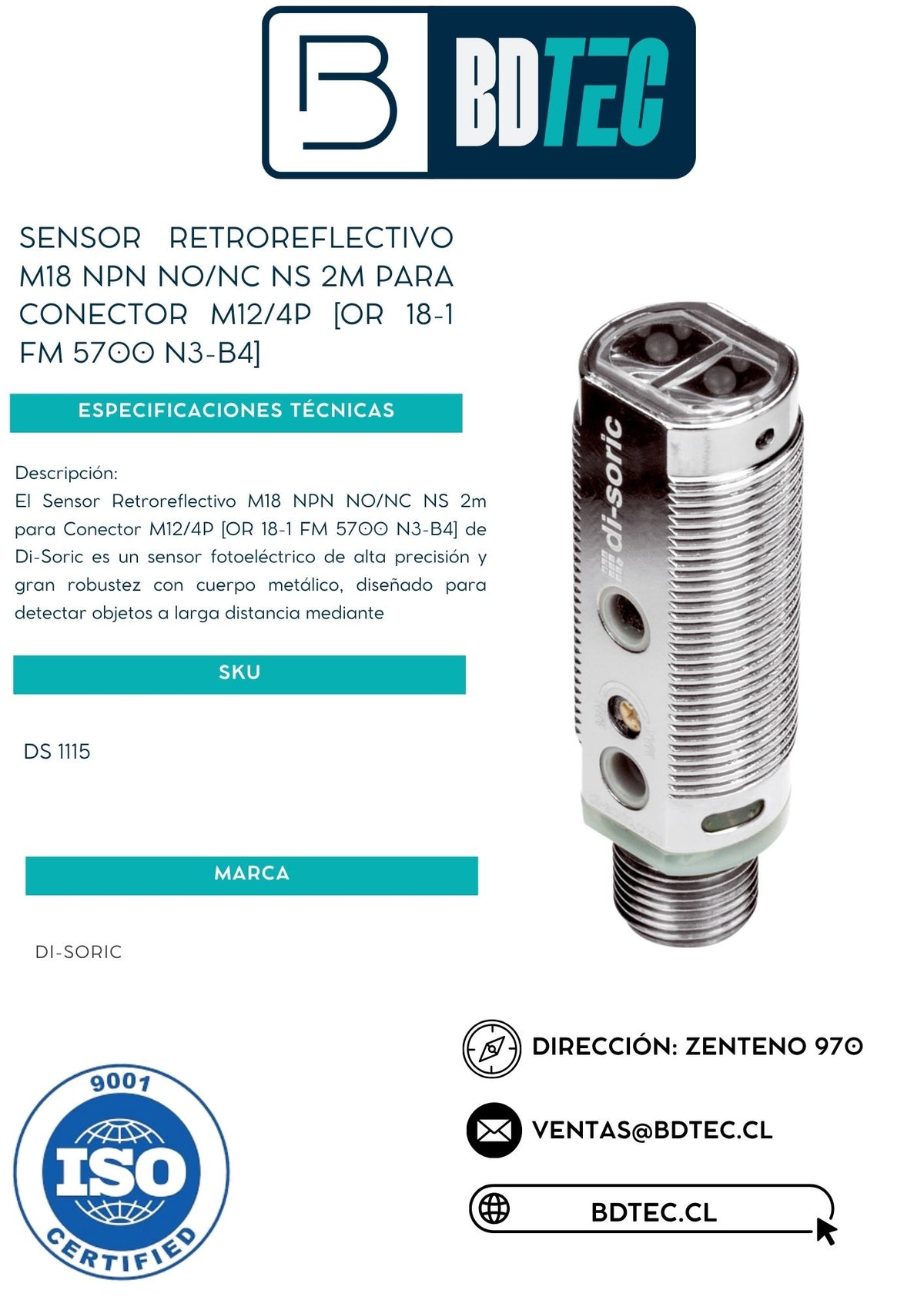

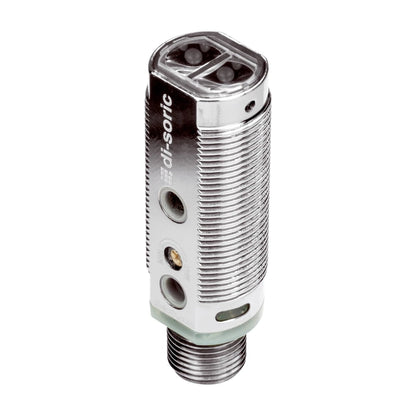

Sensor retrorreflex M18, NPN, NO/NC, sn 2 m, para conector M12/4P

Sensor retrorreflex M18, NPN, NO/NC, sn 2 m, para conector M12/4P

SKU: DS 1115 · Modelo OR 18-1 FM 5700 N3-B4

ConexiónConector M12, 4 pines
SalidaNPN, 100 mA, NO
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +55 °C
Alcance con reflector2000 mm

Sensor fotoeléctrico retrorreflex M18 NPN de di-soric, con cuerpo metálico y conector M12 de 4 pines. Detecta objetos que interrumpen el haz hacia un reflector, a 2 m con el reflector R55 y hasta 5 m con uno de 100 x 100 mm. Entrega salida NO y NC a la vez, ajuste de sensibilidad por potenciómetro y 1000 Hz de frecuencia de conmutación, para control de presencia y conteo en máquinas y transportadores.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOR 18-1 FM 5700 N3-B4
Marcadi-soric
TipoSensor fotoeléctrico retrorreflex, rosca M18 x 1
Alcance con reflector2000 mm (R55), 4500 mm (R 84), 5000 mm (R 100 x 100)
SalidaNPN, 100 mA, NO (pin 4, negro) y NC (pin 2, blanco)
Alimentación10 a 30 VDC
Consumo sin carga30 mA máx.
Caída de tensión2 V máx.
Fuente de luzLED rojo de 660 nm, pulsado
Inmunidad a luz ambiente3 kLx luz pulsada, 10 kLx luz solar
Frecuencia de conmutación1000 Hz (respuesta y liberación de 0,5 ms)
AjusteSensibilidad por potenciómetro
IndicadorLED de estado de conmutación
CarcasaMetálica, largo 54,5 mm, entre caras 24 mm; ventana de PMMA
ConexiónConector M12, 4 pines
Temperatura de operación-25 °C a +55 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

Un retrorreflex tiene el emisor y el receptor en el mismo cuerpo y trabaja contra un reflector montado al frente: detecta cuando un objeto corta el haz. Se cablea de un solo lado, a diferencia de una barrera, y alcanza más distancia que un difuso. El alcance depende del reflector: 2 m con el R55, 4,5 m con el R 84 y 5 m con el de 100 x 100 mm. Elige PNP si la entrada del PLC es sourcing y NPN si es sinking; como entrega NO y NC en pines separados, puedes usar la lógica que te acomode sin cambiar de modelo. El cuerpo metálico resiste mejor los golpes que la versión plástica; si no tienes espacio axial, existe la versión con óptica en ángulo.
