Características y ficha técnica

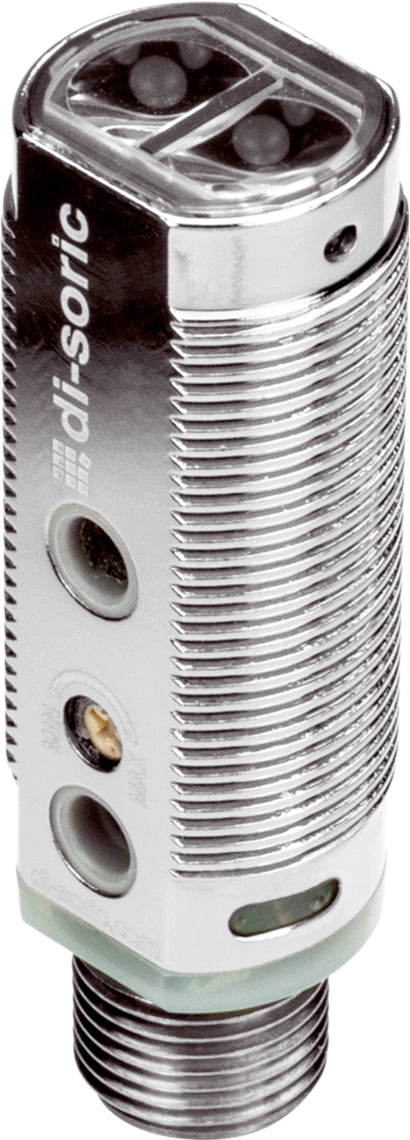

| Modelo | OR 18-1 FM 5700 P3-B4 |
|---|---|
| Marca | di-soric |
| Tipo | Sensor fotoeléctrico retrorreflex, rosca M18 x 1 |
| Alcance con reflector | 2000 mm (R55), 4500 mm (R 84), 5000 mm (R 100 x 100) |
| Salida | PNP, 100 mA, NO (pin 4, negro) y NC (pin 2, blanco) |
| Alimentación | 10 a 30 VDC |
| Consumo sin carga | 30 mA máx. |
| Caída de tensión | 2 V máx. |
| Fuente de luz | LED rojo de 660 nm, pulsado |
| Inmunidad a luz ambiente | 3 kLx luz pulsada, 10 kLx luz solar |
| Frecuencia de conmutación | 1000 Hz (respuesta y liberación de 0,5 ms) |
| Ajuste | Sensibilidad por potenciómetro |
| Indicador | LED de estado de conmutación |
| Carcasa | Metálica, largo 54,5 mm, entre caras 24 mm; ventana de PMMA |
| Conexión | Conector M12, 4 pines |
| Temperatura de operación | -25 °C a +55 °C |
| Grado de protección | IP67 |
| Clase de protección | III, operación con muy baja tensión de protección |
¿Cómo elegir?
Un retrorreflex tiene el emisor y el receptor en el mismo cuerpo y trabaja contra un reflector montado al frente: detecta cuando un objeto corta el haz. Se cablea de un solo lado, a diferencia de una barrera, y alcanza más distancia que un difuso. El alcance depende del reflector: 2 m con el R55, 4,5 m con el R 84 y 5 m con el de 100 x 100 mm. Elige PNP si la entrada del PLC es sourcing y NPN si es sinking; como entrega NO y NC en pines separados, puedes usar la lógica que te acomode sin cambiar de modelo. El cuerpo metálico aguanta mejor golpes que la versión plástica; si no tienes espacio axial, mira la versión con óptica en ángulo.
