Sensor retrorreflex metálico M18, emisión lateral, PNP, NO/NC, sn 1,8 m, conector M12/4P

Sensor retrorreflex metálico M18, emisión lateral, PNP, NO/NC, sn 1,8 m, conector M12/4P

SKU: DS 1121 · Modelo OR 18- 1 FMR 3600 P3-B4

ConexiónConector M12, 4 pines
SalidaPNP, 100 mA, NO
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +55 °C
Alcance con reflector1800 mm

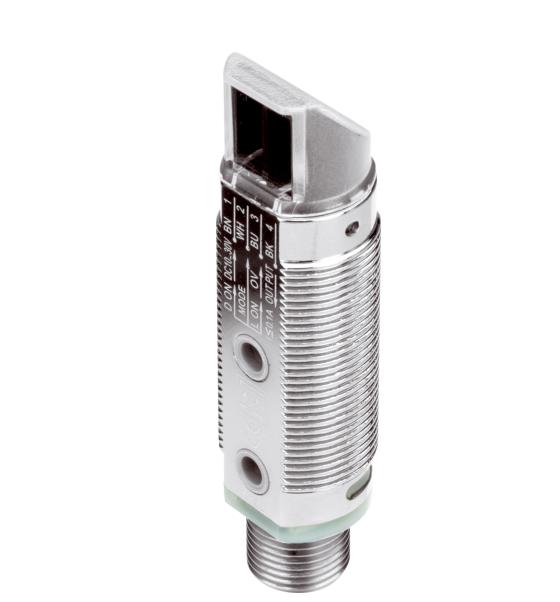

Sensor fotoeléctrico retrorreflex M18 PNP de di-soric con óptica en ángulo: la luz sale por el costado del cuerpo, no por la punta. Sirve cuando no hay espacio para montar el sensor en línea con el reflector. Cuerpo metálico de 67,5 mm con conector M12 de 4 pines, alcance de 1,8 m con reflector R55 y hasta 4 m con uno de 100 x 100 mm, salida NO y NC simultánea y 1000 Hz de frecuencia de conmutación.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloOR 18-1 FMR 3600 P3-B4
Marcadi-soric
TipoSensor fotoeléctrico retrorreflex, rosca M18 x 1, óptica en ángulo con emisión lateral de luz
Alcance con reflector1800 mm (R55), 3600 mm (R 84), 4000 mm (R 100 x 100)
SalidaPNP, 100 mA, NO (pin 4, negro) y NC (pin 2, blanco)
Alimentación10 a 30 VDC
Consumo sin carga30 mA máx.
Caída de tensión2 V máx.
Fuente de luzLED rojo de 660 nm, pulsado
Inmunidad a luz ambiente3 kLx luz pulsada, 10 kLx luz solar
Frecuencia de conmutación1000 Hz (respuesta y liberación de 0,5 ms)
AjusteSensibilidad por potenciómetro
IndicadorLED de estado de conmutación
CarcasaMetálica, largo 67,5 mm, entre caras 24 mm; ventana de PMMA
ConexiónConector M12, 4 pines
Temperatura de operación-25 °C a +55 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección
¿Cómo elegir?

Un retrorreflex tiene el emisor y el receptor en el mismo cuerpo y trabaja contra un reflector montado al frente: detecta cuando un objeto corta el haz. Se cablea de un solo lado, a diferencia de una barrera, y alcanza más distancia que un difuso. El alcance depende del reflector: 1,8 m con el R55, 3,6 m con el R 84 y 4 m con el de 100 x 100 mm. Elige PNP si la entrada del PLC es sourcing y NPN si es sinking; como entrega NO y NC en pines separados, puedes usar la lógica que te acomode sin cambiar de modelo. Esta versión emite de lado: elígela si el sensor debe ir paralelo a la pared de la máquina; si tienes espacio al frente, la versión axial tiene más alcance.
