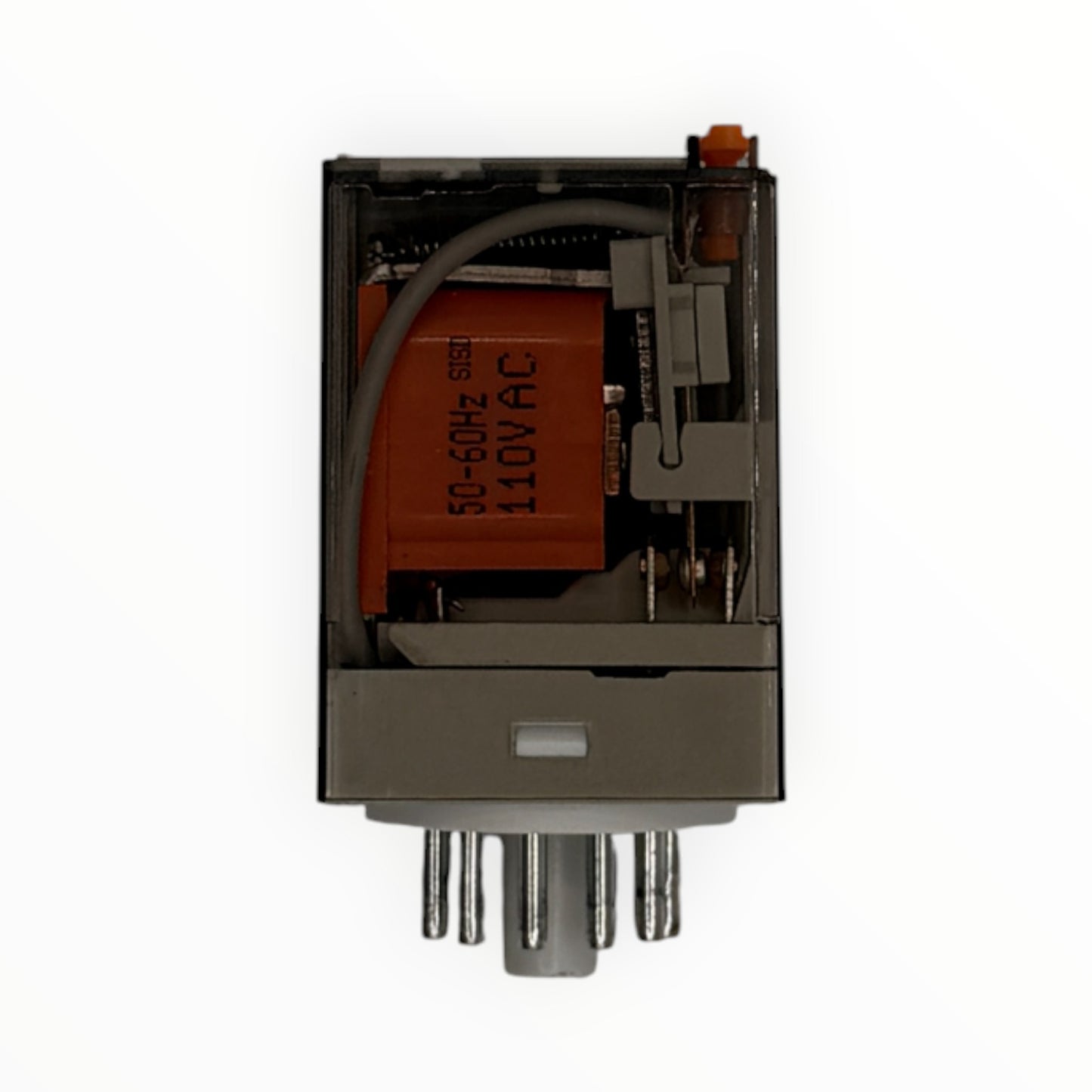

Relé 11 pines bobina 110 VAC contacto 220 VAC 10 A 3NC-3NO

Relé 11 pines bobina 110 VAC contacto 220 VAC 10 A 3NC-3NO

SKU: CN 2300

Configuración de contactos3NO + 3NC
Resistencia de contacto50 mΩ
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones
IndicaciónLED y botón de prueba

Relé de 11 pines con bobina de 110 VAC y tres contactos conmutados (3NO + 3NC), serie 60.13. Se enchufa en una base de 11 pines montada en riel DIN, así el relé se cambia sin soltar el cableado. La bobina de 110 VAC sirve para tableros y equipos con mando en 110 V. Los tres conmutados permiten mandar varias señales a la vez, como bobinas de contactores, pilotos y alarmas en circuitos de hasta 220 VAC.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica

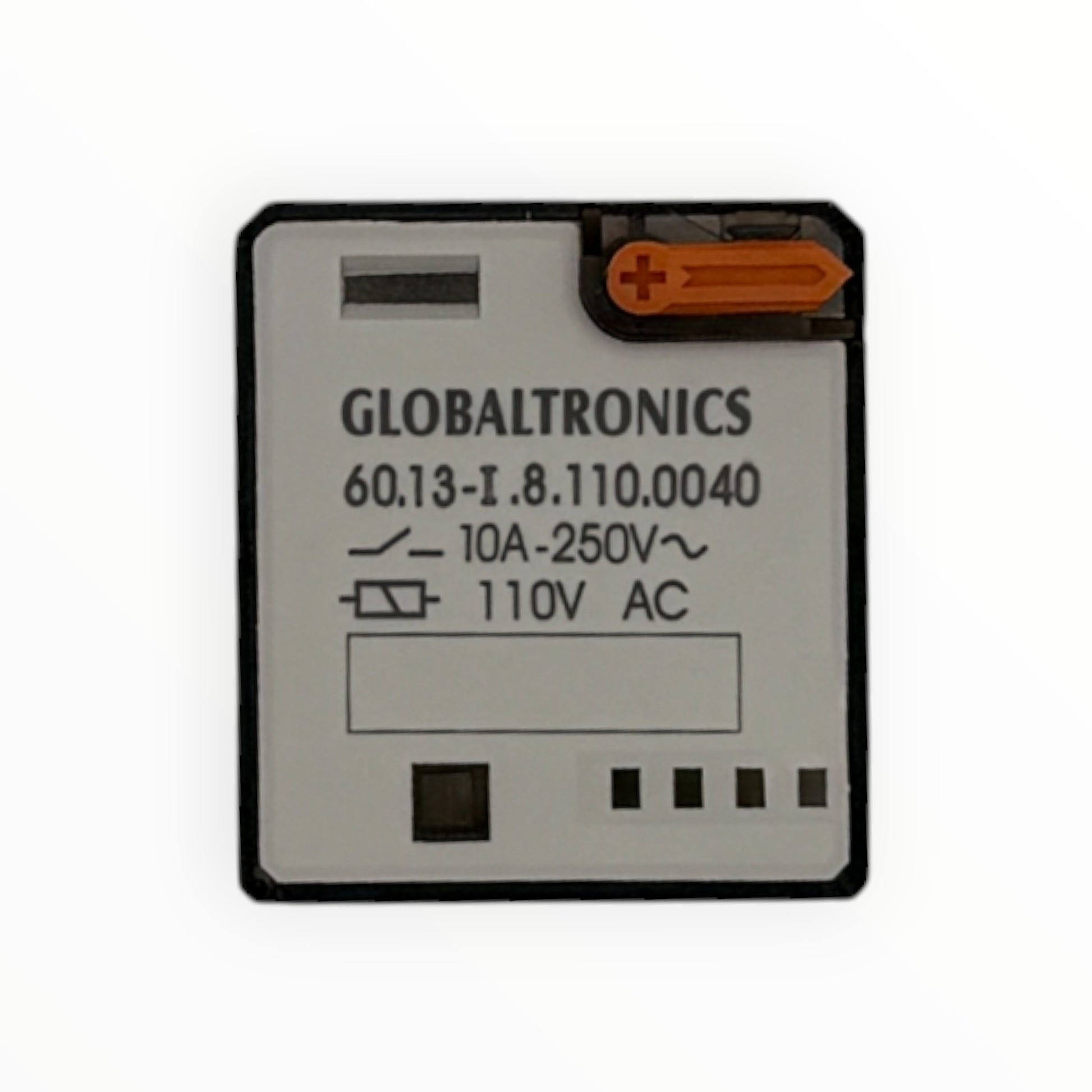

Modelo60.13-I.8.110.0040
Configuración de contactos3NO + 3NC (3 conmutados, 3PDT)
Bobina110 VAC, consumo nominal 2,5 VA
Operación / liberación88 V / 36 V; resistencia de bobina 1.700 Ω ±10% (bobina 110/120 VAC)
Capacidad de contactos10 A en contacto NA y 5 A en contacto NC, a 220 VAC
Resistencia de contacto50 mΩ (1 A, 6 VDC)
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones
MontajeEnchufable, 11 pines, en base (se vende por separado)
IndicaciónLED y botón de prueba
Dimensiones33 x 37 x 53 mm, más 9,2 mm de pines

Importante: la base se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 110 VAC en este caso. El contacto NA soporta 10 A y el NC 5 A; si la carga va por el contacto NC, no pases de 5 A. Para motores o cargas mayores, manda la bobina de un contactor. Si te bastan dos conmutados, la versión octal de 8 pines ocupa la misma superficie.
