CNCElectrónica

Relé 11 pines bobina 24 VDC - contacto 220 VAC 3NC-3NO

Relé 11 pines bobina 24 VDC - contacto 220 VAC 3NC-3NO

SKU: CN 2303

Configuración de contactos3NO + 3NC
Resistencia de contacto50 mΩ
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones
IndicaciónLED y botón de prueba

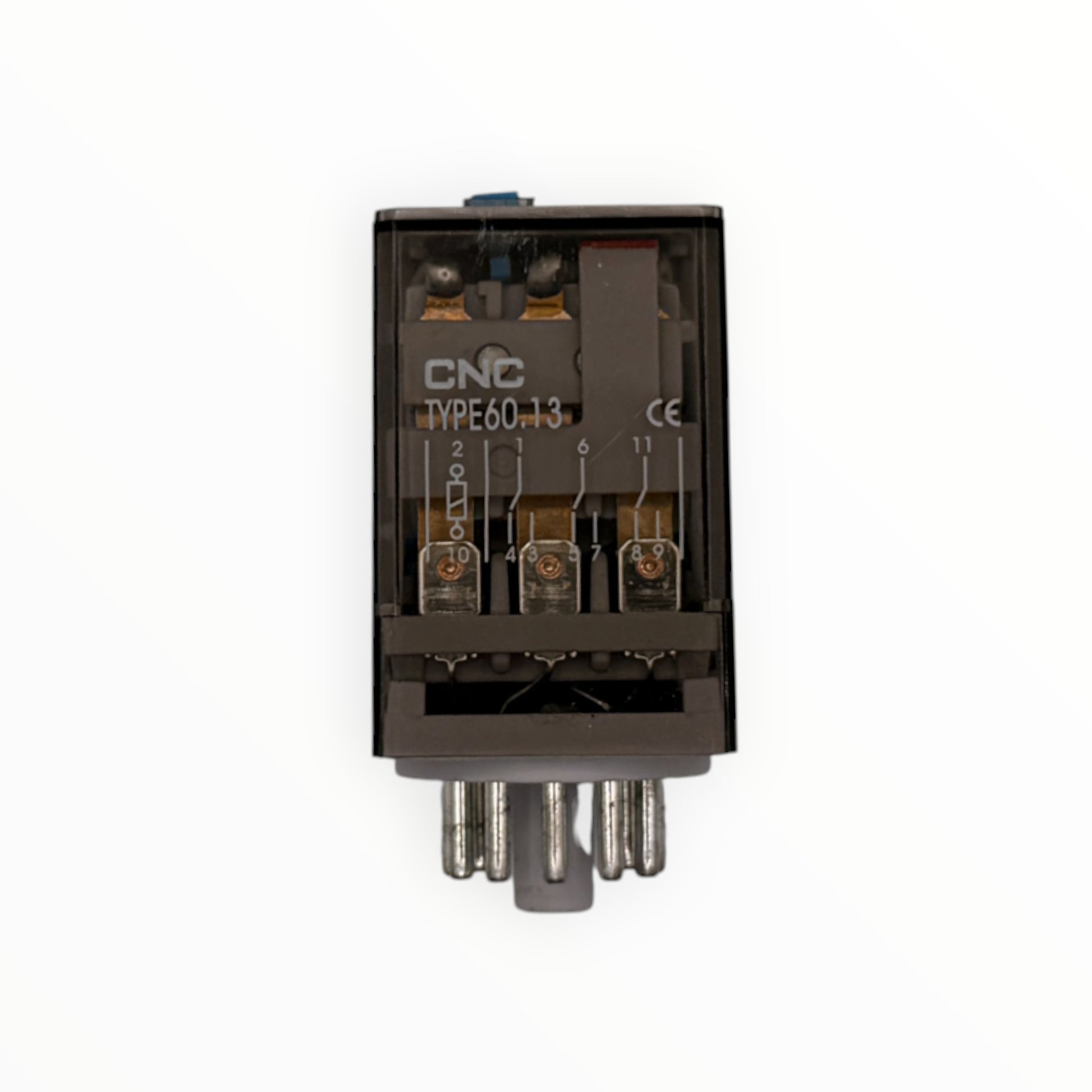

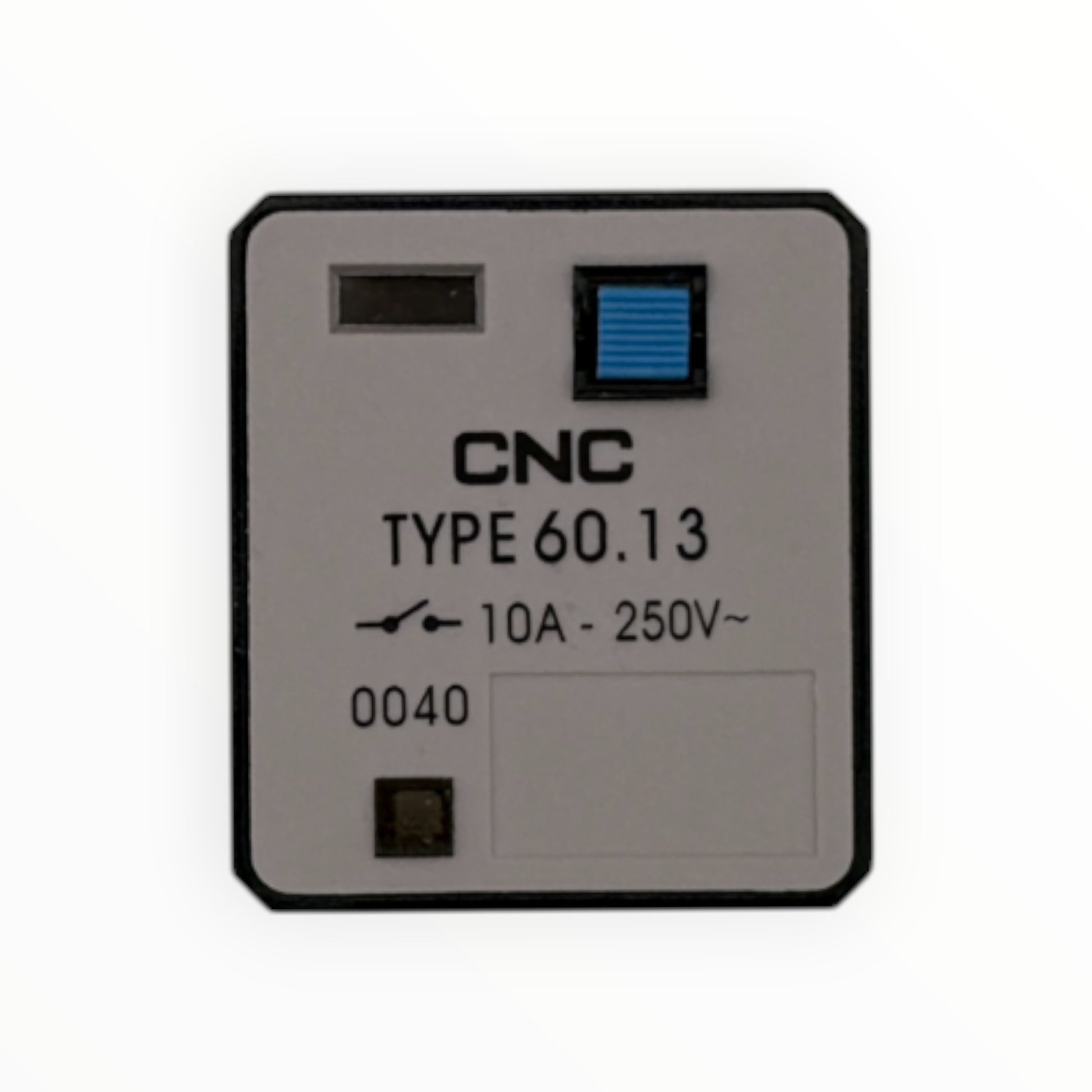

Relé de 11 pines con bobina de 24 VDC y tres contactos conmutados (3NO + 3NC), serie 60.13 de CNC. Se enchufa en una base de 11 pines montada en riel DIN, así el relé se cambia sin soltar el cableado. La bobina de 24 VDC lo hace directo para salidas de PLC, fuentes de 24 V y circuitos de mando. Los tres conmutados permiten mandar varias señales a la vez, como bobinas de contactores, pilotos y alarmas en circuitos de hasta 220 VAC.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo60.13
Configuración de contactos3NO + 3NC (3 conmutados, 3PDT)

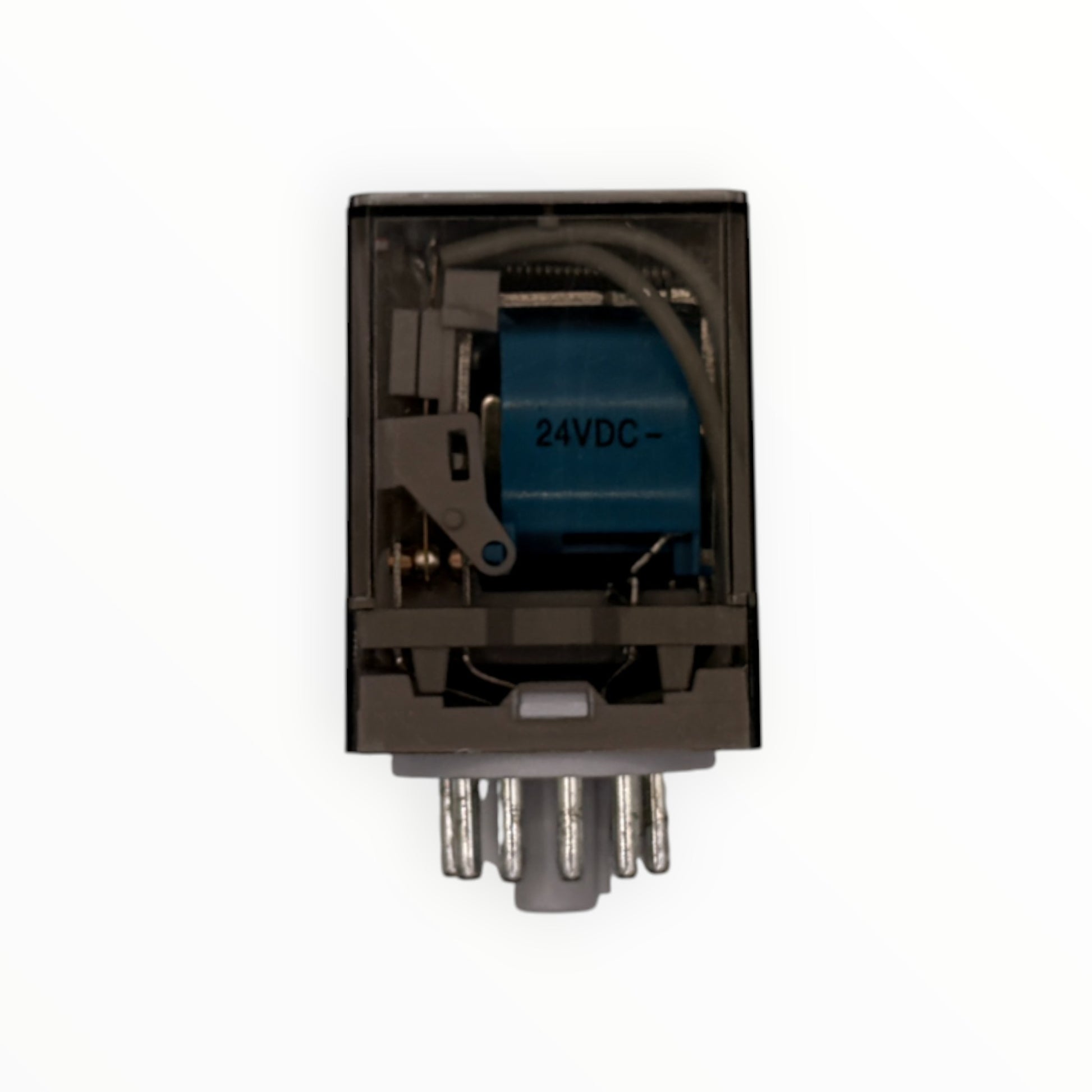

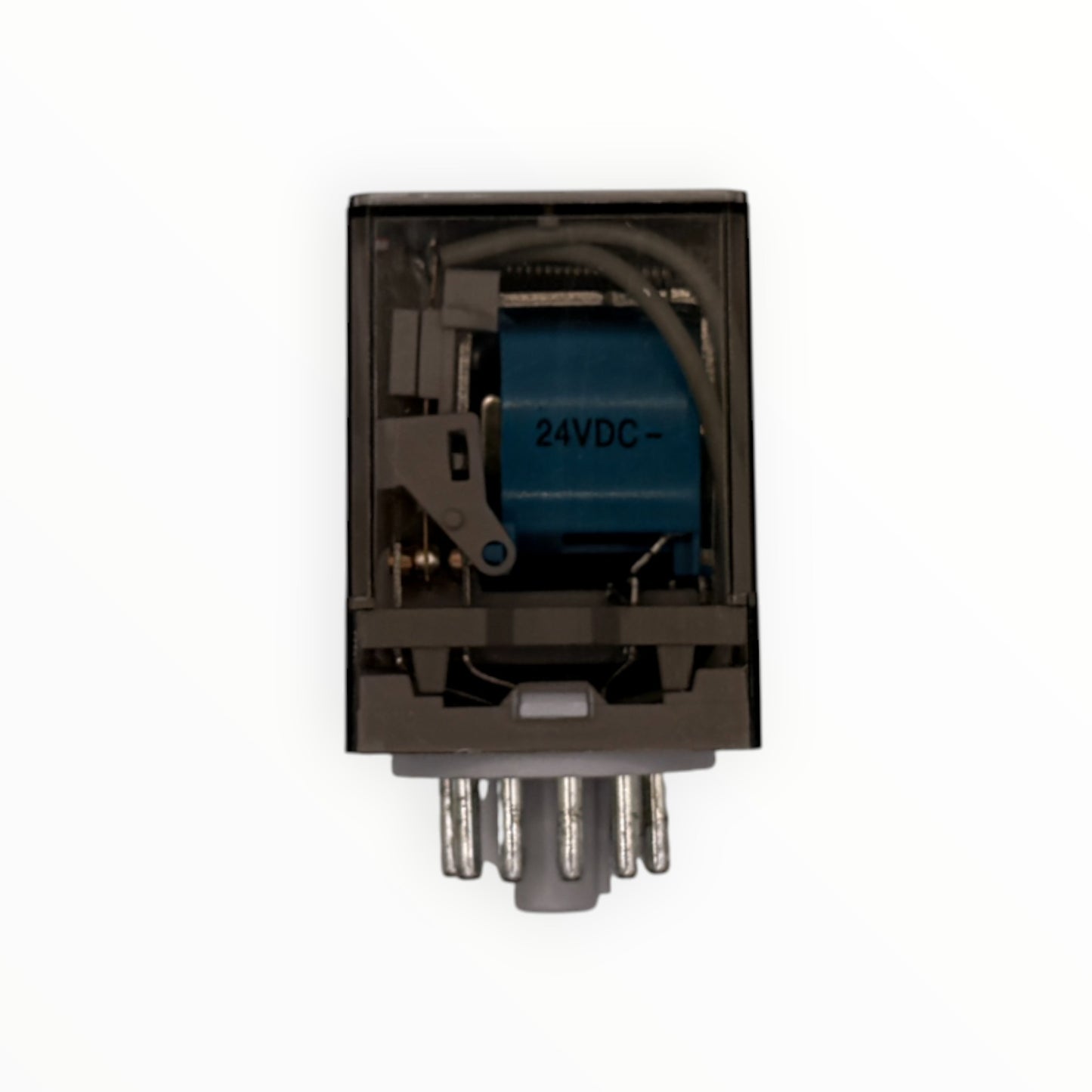

Bobina24 VDC, consumo nominal 1,5 W
Operación / liberación19,2 V / 2,4 V; resistencia de bobina 384 Ω ±10%
Capacidad de contactos10 A en contacto NA y 5 A en contacto NC, a 220 VAC
Resistencia de contacto50 mΩ (1 A, 6 VDC)
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones

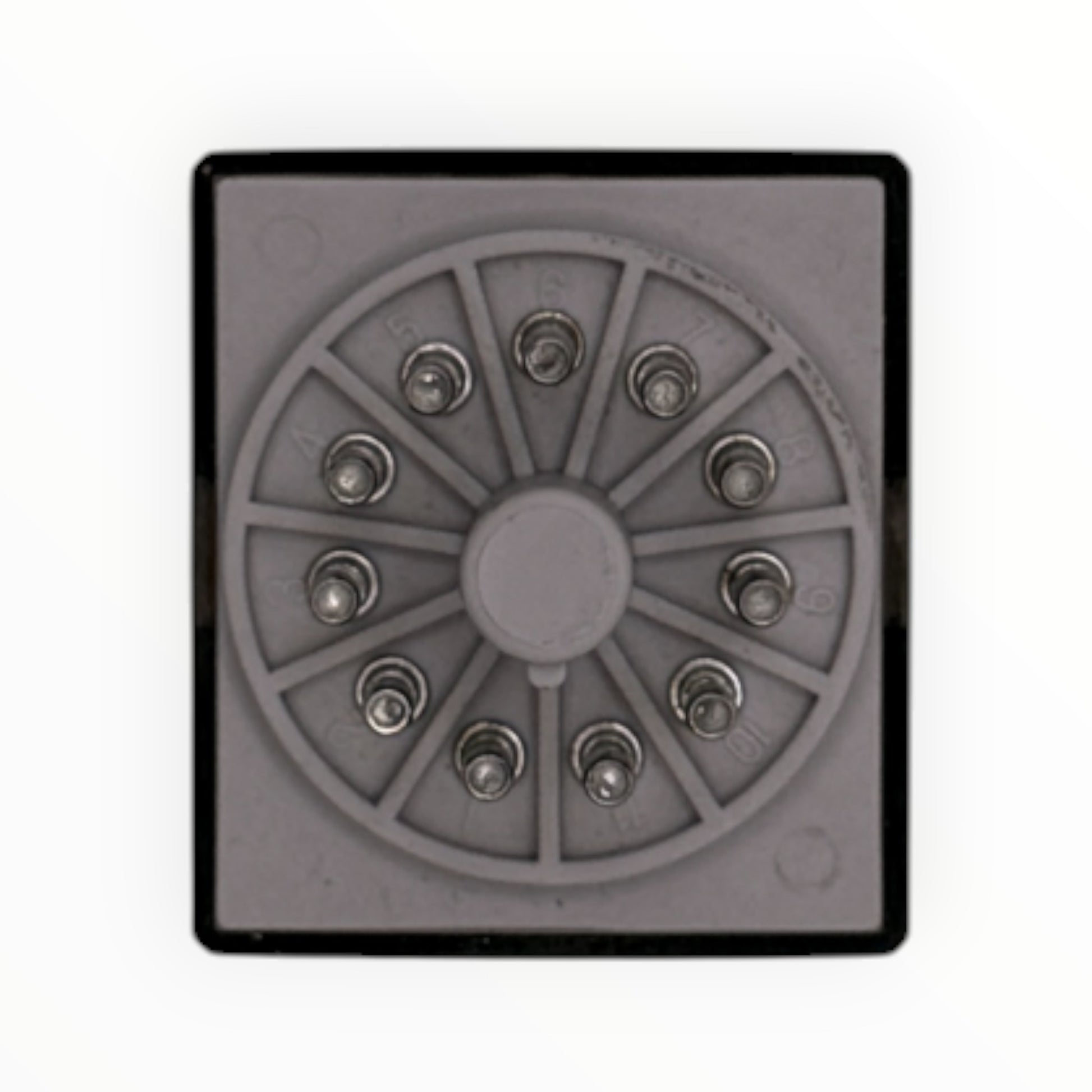

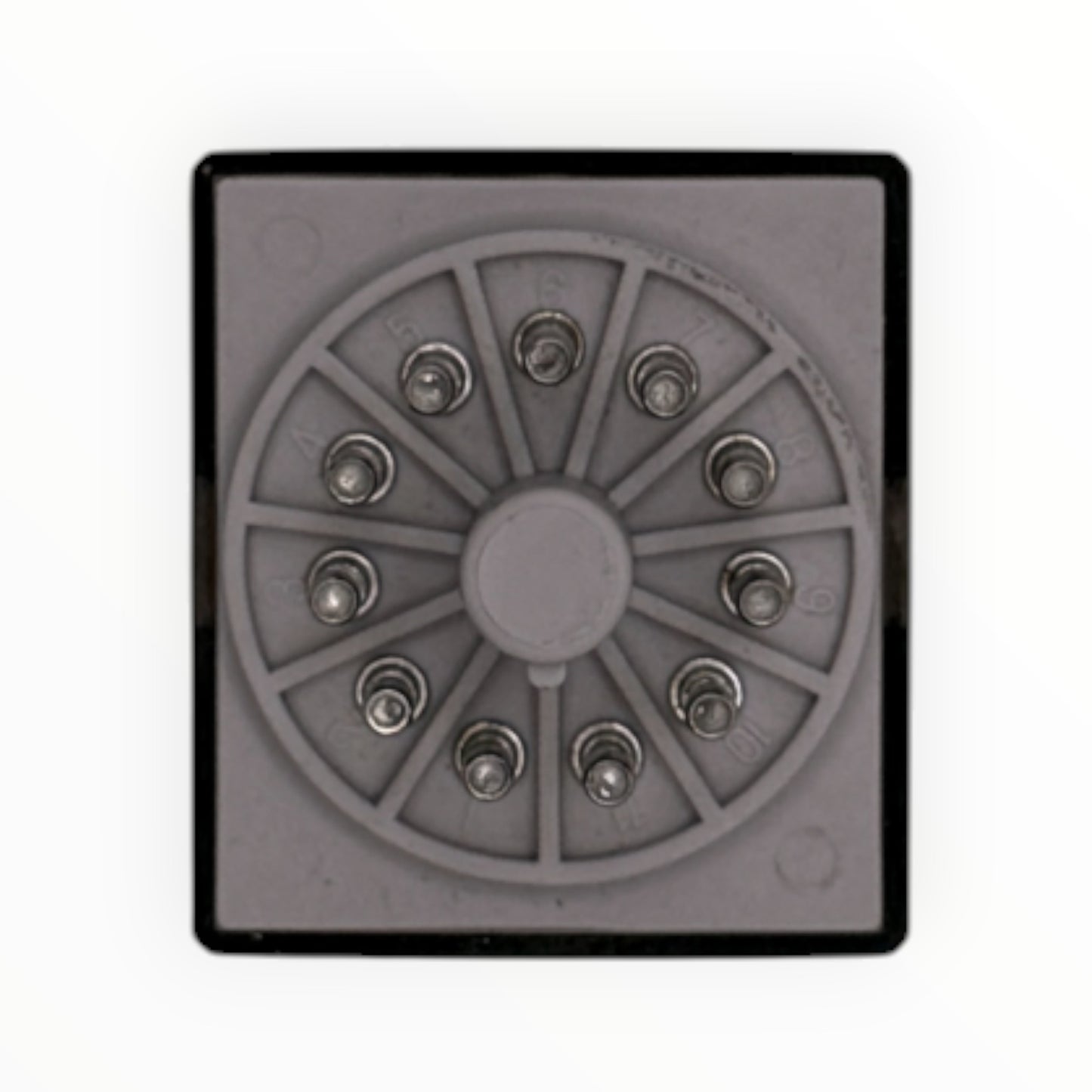

MontajeEnchufable, 11 pines, en base (se vende por separado)
IndicaciónLED y botón de prueba
Dimensiones33 x 37 x 53 mm, más 9,2 mm de pines

Importante: la base se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 24 VDC en este caso. El contacto NA soporta 10 A y el NC 5 A; si la carga va por el contacto NC, no pases de 5 A. Para motores o cargas mayores, manda la bobina de un contactor. Si te bastan dos conmutados, la versión octal de 8 pines ocupa la misma superficie.
