Base para rele 11 pines 3no 3nc

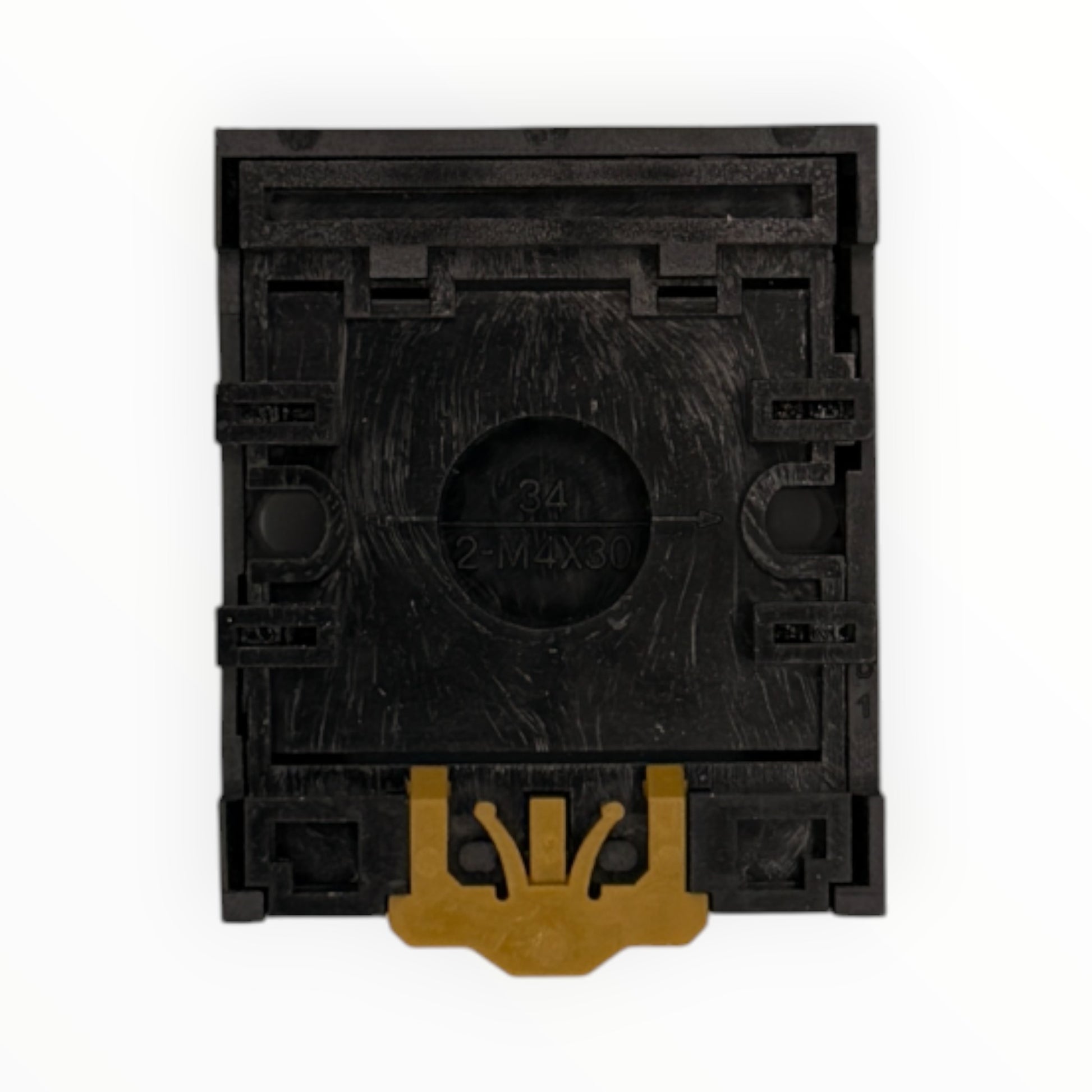

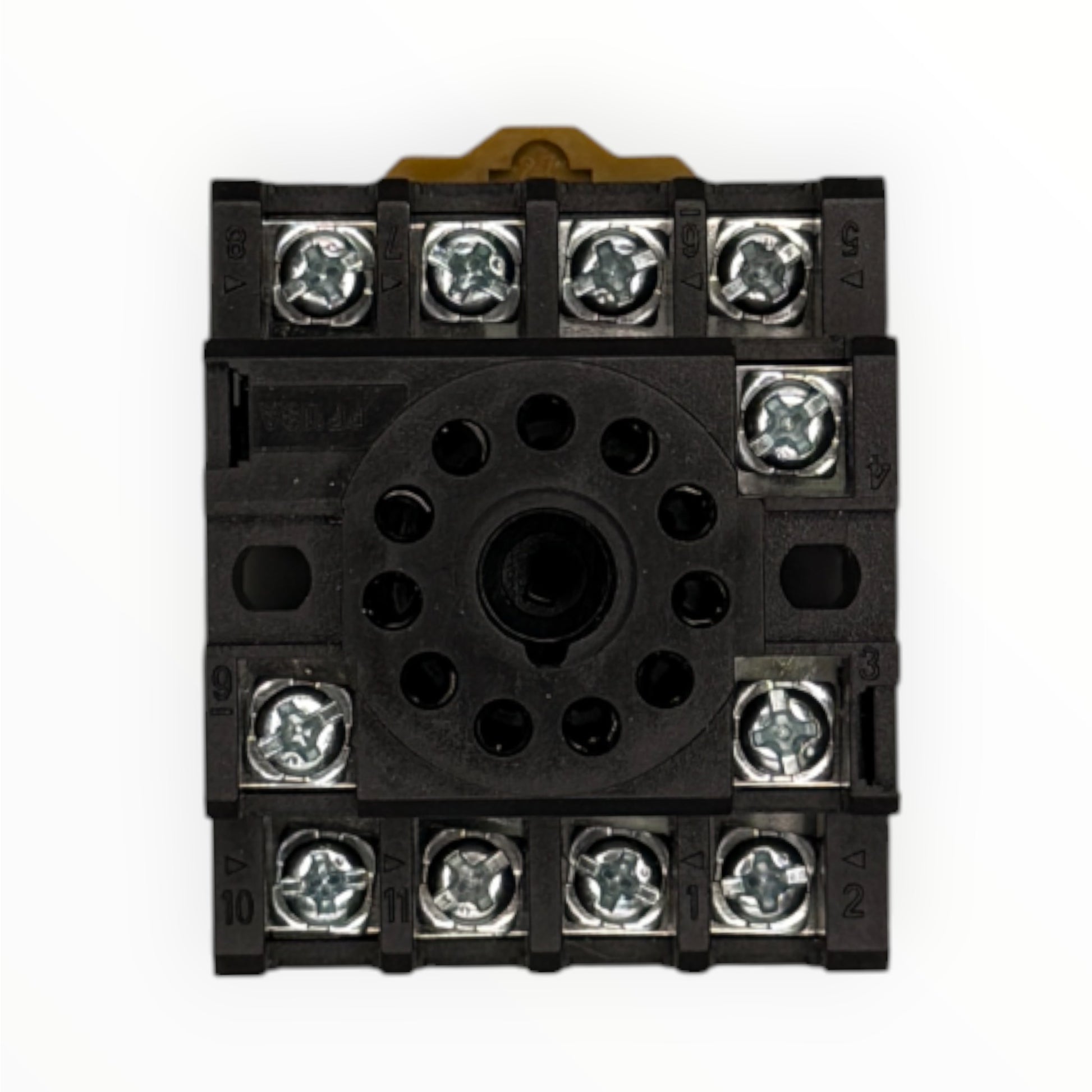

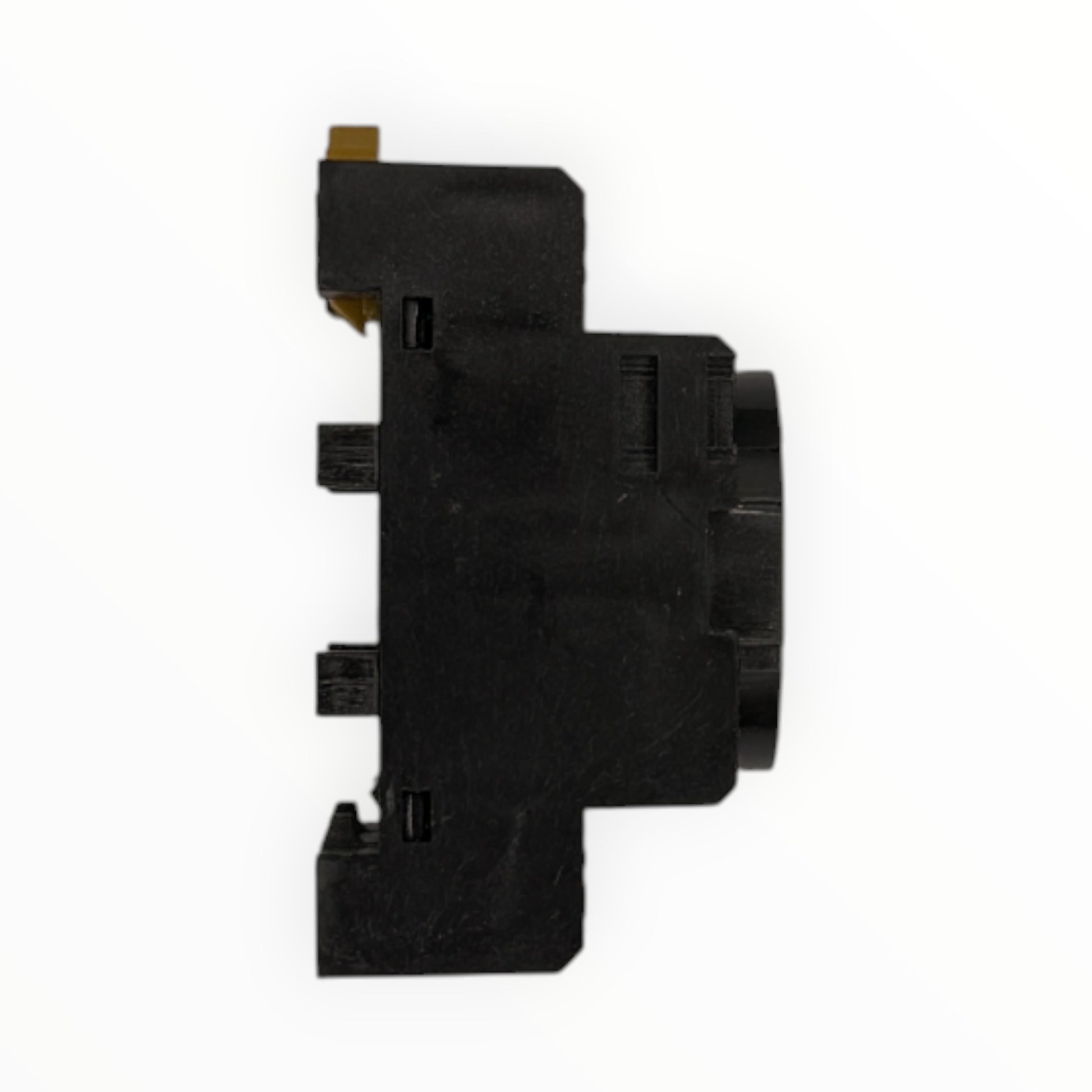

La Base para Relé 11 Pines (modelo estándar PF113A o PF113A-E) de CNC Electric es un socket de montaje diseñado específicamente para relés electromecánicos de 11 pines con configuración 3PDT (3NO + 3NC). Permite una conexión segura y rápida del relé, facilitando el mantenimiento y reemplazo en tableros de control, cuadros de distribución y sistemas de automatización industrial. Fabricada en material aislante de alta calidad, soporta la corriente y voltaje típicos de relés de 10A, siendo compatible con la mayoría de relés undecal de 11 pines de la serie 60.13, 70.13 y equivalentes.

Características técnicas y principales

• Número de pines: 11 pines (undecal / 11-pin).
• Configuración compatible: Para relés 3PDT (3NO + 3NC).
• Corriente nominal: Hasta 10 A – 12 A (según modelo).
• Voltaje nominal: Hasta 300 V AC / 250 V AC (IEC).
• Tipo de montaje: Riel DIN 35 mm o fijación por tornillos (track mounted).
• Tipo de conexión: Terminales de tornillo (screw terminals).
• Material del cuerpo: Material aislante termoplástico resistente al impacto y al calor.
• Grado de protección: IP20.
• Temperatura ambiente: -25 °C a +55 °C (aprox.).
• Accesorios recomendados: Clip de retención del relé y riel DIN.
• Aplicación: Tableros de control industrial, automatización, maquinaria y paneles eléctricos donde se usan relés de 11 pines.
