Relé 11 pines bobina 220 VAC - contacto 220 V 3NC-3NO

Relé 11 pines bobina 220 VAC - contacto 220 V 3NC-3NO

SKU: CN 2302

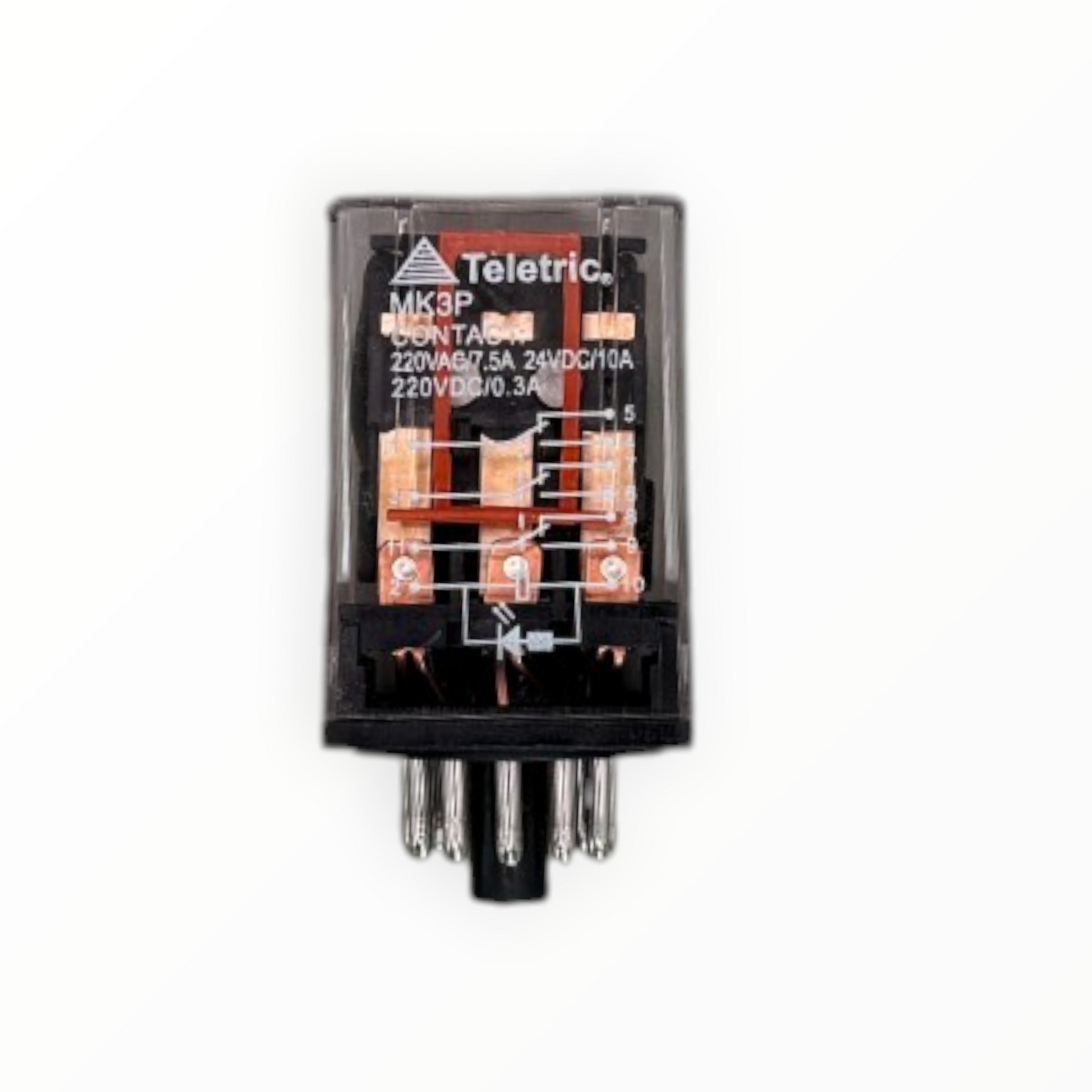

Relé enchufable de 11 pines con bobina de 220 VAC y tres contactos conmutados (3NO + 3NC), modelo MK3P. Se inserta en una base de 11 pines montada en riel DIN, así se reemplaza sin tocar el cableado del tablero. La bobina de 220 VAC se alimenta directo desde la red o desde un circuito de mando de 220 V. Sus tres conmutados permiten mandar bobinas de contactores, pilotos y alarmas desde una sola señal.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloMK3P
Configuración de contactos3NO + 3NC (3 conmutados)

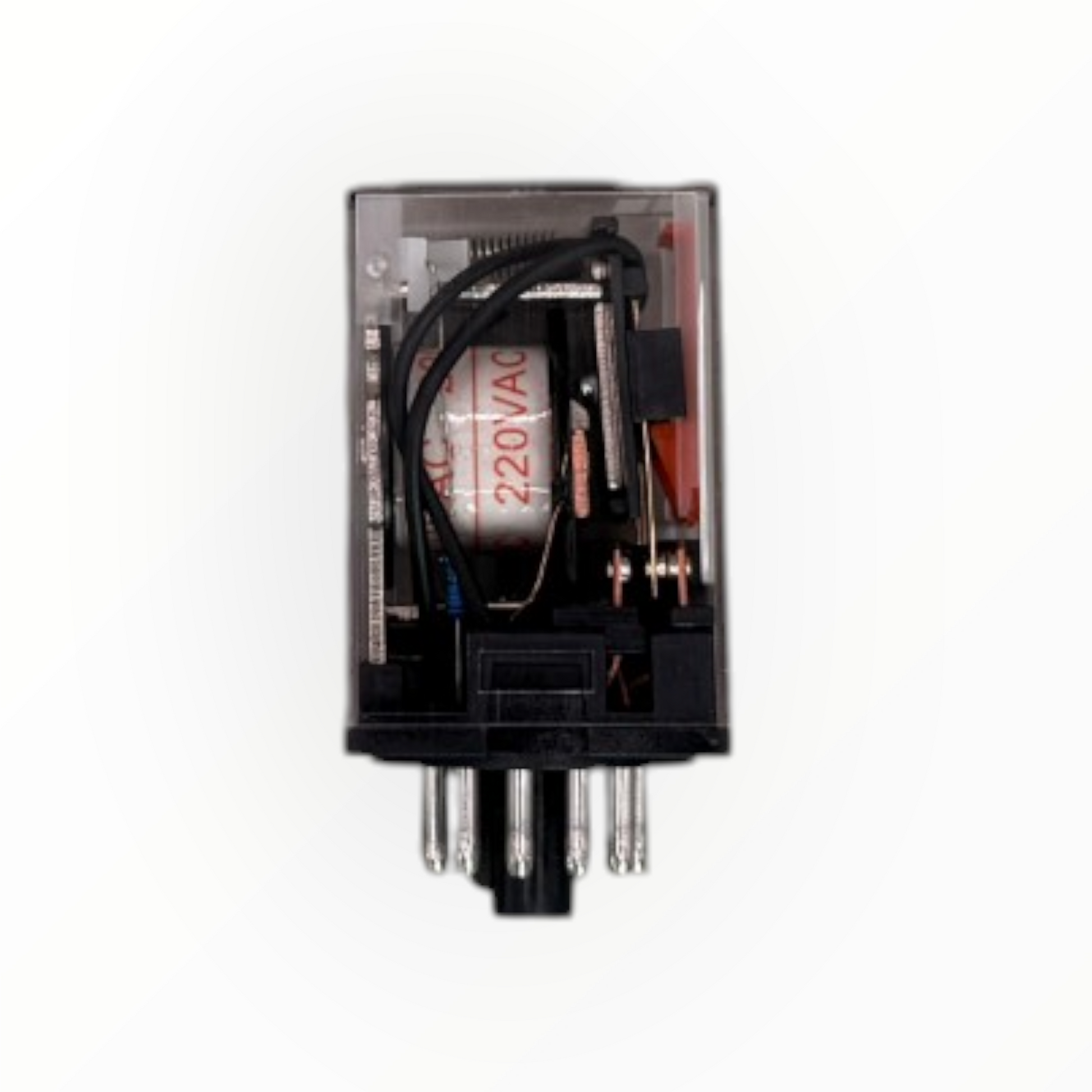

Bobina220 VAC
Capacidad de contactos7,5 A a 220 VAC; 10 A a 24 VDC; 0,3 A a 220 VDC

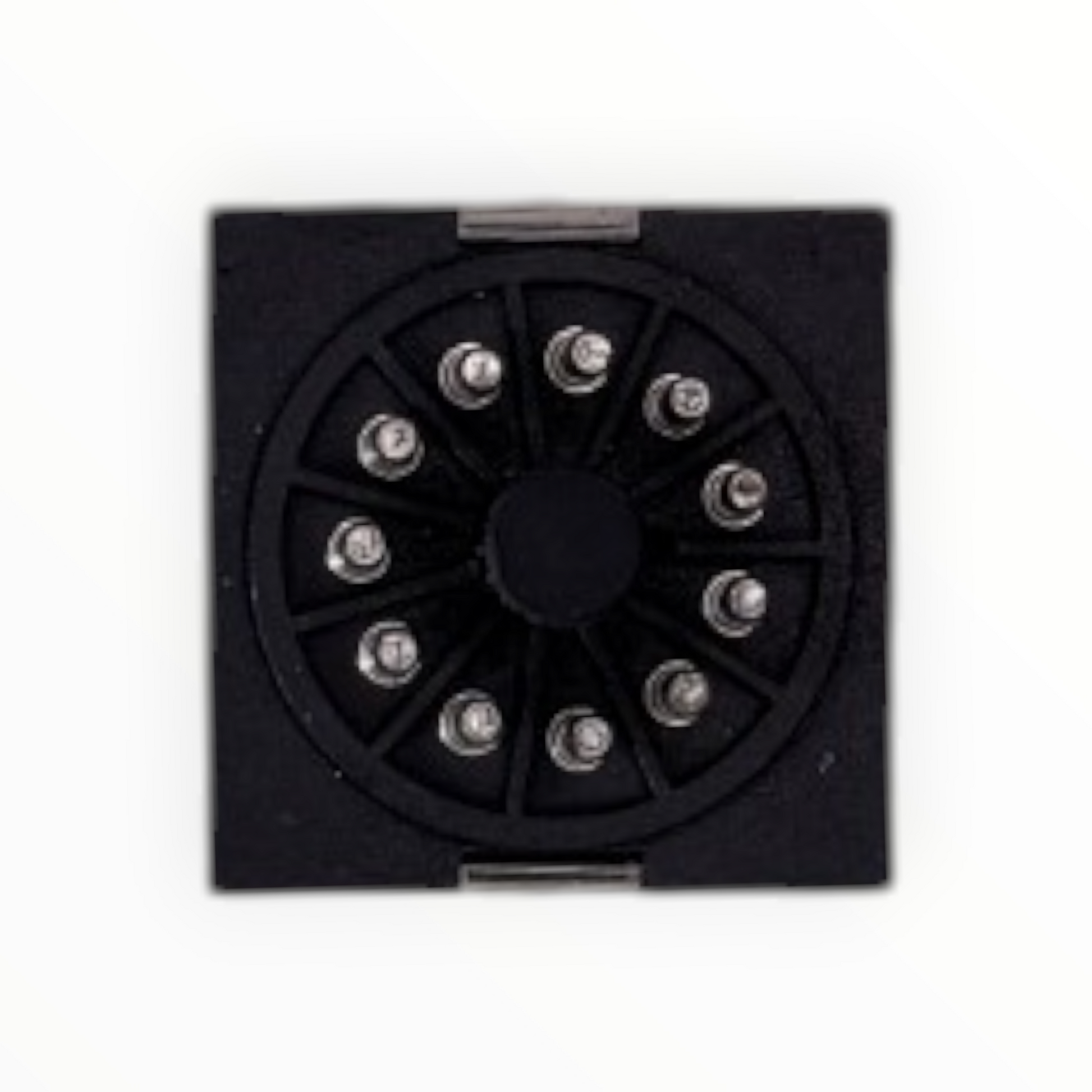

MontajeEnchufable, 11 pines, en base (se vende por separado)
IndicaciónLED en el interior de la cápsula

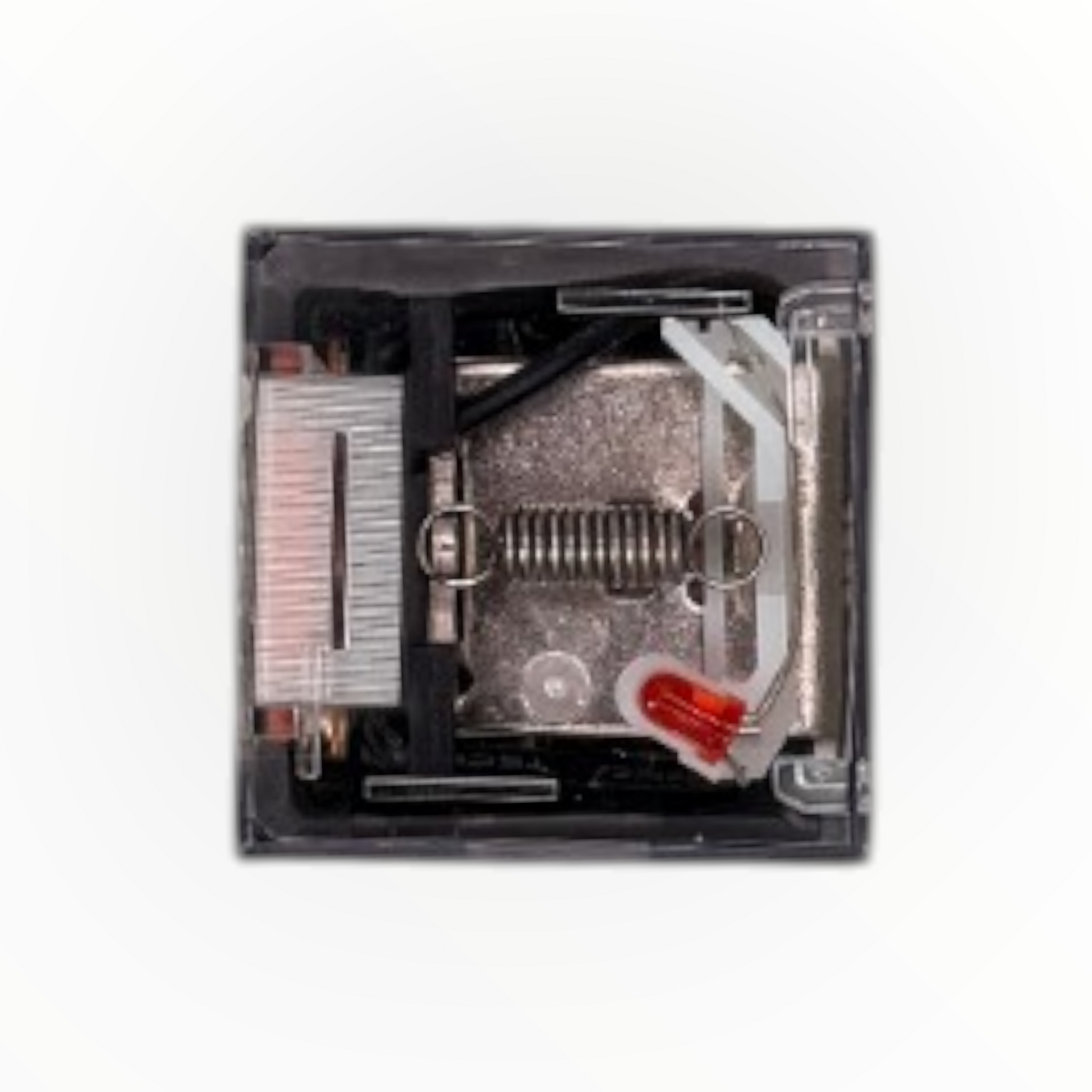

CápsulaTransparente, permite ver el estado de los contactos

Importante: la base se vende por separado. La capacidad de contactos de este modelo es de 7,5 A en 220 VAC, menor que los 10 A de los relés de 11 pines serie 60.13.

¿Cómo elegir?

Revisa la carga en la tensión en que vas a trabajar: en 220 VAC el contacto soporta 7,5 A, en 24 VDC llega a 10 A y en 220 VDC baja a 0,3 A, por lo que no sirve para cortar cargas de corriente continua en alta tensión. Si la carga es mayor, usa el relé para mandar la bobina de un contactor. Si tu señal de mando es de 12 VDC, 24 VDC o 110 VAC, elige la versión con esa bobina.
